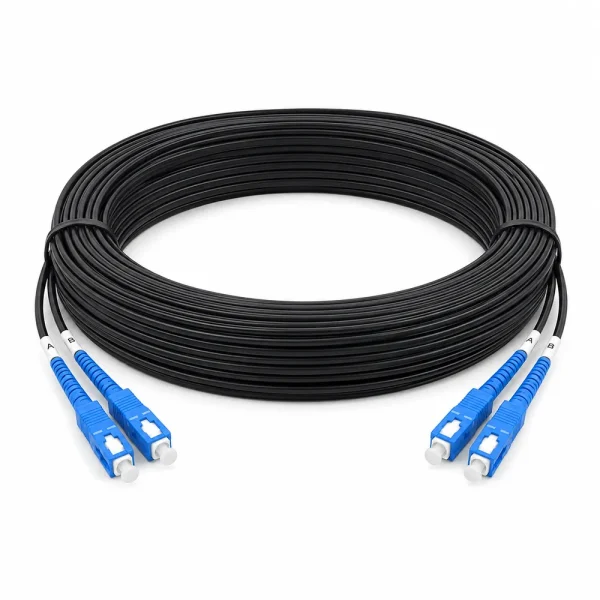

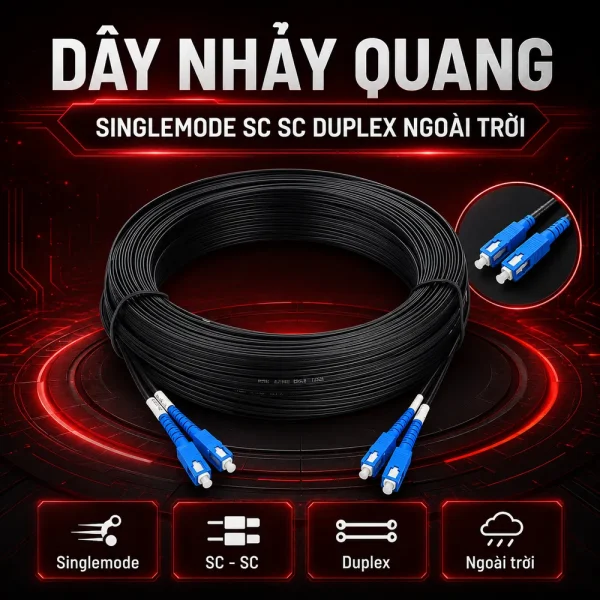

Dây nhảy quang Singlemode SC SC Duplex Ngoài Trời

Dây nhảy quang Singlemode SC SC Duplex Ngoài Trời là cáp quang đấu nối sẵn hai đầu SC, sử dụng cấu hình Duplex gồm hai đường sợi dành cho các hệ thống truyền dẫn quang Singlemode. Sản phẩm được dùng để kết nối ODF, hộp phối quang, converter, thiết bị truyền dẫn hoặc các thiết bị mạng có giao diện SC tương thích. Với đầu nối SC kích thước tiêu chuẩn, dễ thao tác và cấu hình hai sợi rõ ràng, dây phù hợp cho những tuyến cần truyền và nhận tín hiệu riêng biệt. Phiên bản ngoài trời hướng đến các vị trí có điều kiện lắp đặt phức tạp hơn phòng máy thông thường, chẳng hạn tủ kỹ thuật, nhà xưởng hoặc các đoạn kết nối đi qua khu vực chịu tác động từ môi trường.

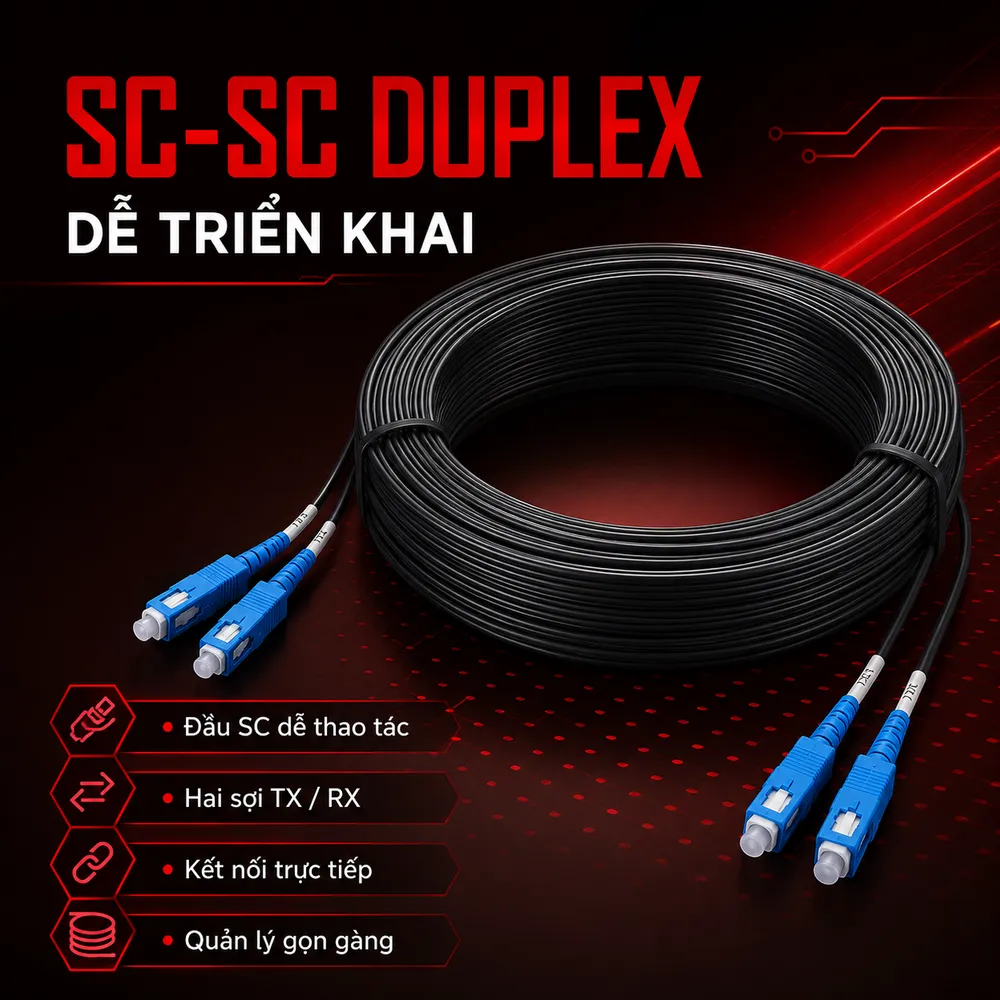

Đầu nối SC-SC Duplex phù hợp với nhiều hệ thống quang phổ biến

SC là một trong những chuẩn connector được sử dụng rộng rãi trong hệ thống cáp quang nhờ thiết kế dạng push-pull, kích thước vừa phải và thao tác cắm rút tương đối thuận tiện. Chuẩn này thường xuất hiện trên ODF, adapter quang, converter, thiết bị truyền dẫn và nhiều loại hộp phối quang. Việc sử dụng đầu SC ở cả hai phía giúp dây kết nối trực tiếp giữa hai điểm có cùng giao diện mà không cần thêm dây chuyển đổi sang LC hoặc chuẩn connector khác. Điều này giúp tuyến kết nối đơn giản hơn, hạn chế các điểm nối trung gian và thuận tiện cho công tác quản lý, kiểm tra hệ thống. Cấu hình Duplex gồm hai đường sợi đi song song, thường phù hợp với những thiết bị sử dụng một sợi để truyền tín hiệu và một sợi để nhận tín hiệu. So với sử dụng hai dây Simplex riêng biệt, Duplex giúp kỹ thuật viên dễ xác định đúng cặp kết nối hơn và hạn chế tình trạng dây rời rạc trong tủ thiết bị. Đặc điểm này đặc biệt hữu ích tại các ODF hoặc hệ thống camera, mạng LAN quang có nhiều tuyến kết nối cần được quản lý rõ ràng.

Thiết kế Singlemode phù hợp cho các tuyến truyền dẫn quang

Sản phẩm thuộc nhóm Singlemode và nên được sử dụng trong hạ tầng quang Singlemode tương ứng. Đây là yếu tố rất quan trọng bởi cùng sử dụng đầu connector SC nhưng dây Singlemode và Multimode phục vụ những hệ thống khác nhau. Trong thực tế, dây SC-SC Singlemode có thể được dùng để kết nối ODF với converter, hai hộp phối quang, thiết bị truyền dẫn hoặc các điểm kết nối trung gian trong mạng quang doanh nghiệp. Singlemode thường được lựa chọn cho các tuyến cần khả năng truyền dẫn trên khoảng cách lớn, tuy nhiên khoảng cách thực tế của hệ thống không phụ thuộc riêng vào dây nhảy. Khả năng truyền tín hiệu còn bị ảnh hưởng bởi module quang, bước sóng hoạt động, công suất phát, độ nhạy thu, suy hao của tuyến cáp chính, số lượng mối hàn và các điểm kết nối. Vì vậy, dây nhảy cần được xem là một thành phần trong toàn bộ tuyến truyền dẫn chứ không phải yếu tố quyết định duy nhất đến khoảng cách. Để hệ thống ổn định, loại sợi của dây nhảy phải đồng bộ với dây trục, pigtail và module quang đang sử dụng.

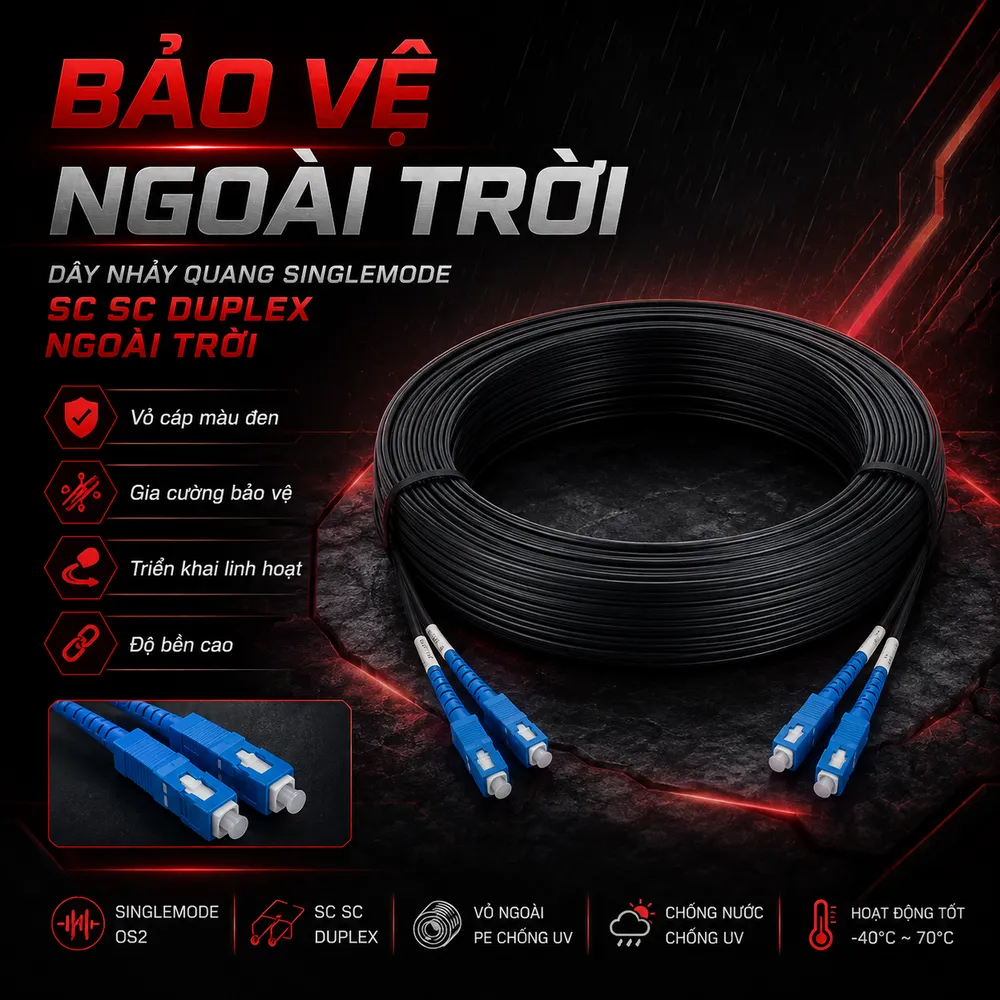

Vì sao nên lựa chọn phiên bản ngoài trời cho các vị trí kỹ thuật?

Các đoạn dây đấu nối không phải lúc nào cũng được đặt hoàn toàn trong phòng máy. Trong nhiều công trình, dây phải đi từ ODF hoặc tủ thiết bị đến hộp phối quang đặt ở vị trí khác, chạy qua máng cáp, tủ kỹ thuật, nhà xưởng hoặc khu vực có nguy cơ chịu tác động từ môi trường. Trong những trường hợp này, lựa chọn đúng nhóm Dây nhảy quang sẽ phù hợp hơn so với sử dụng dây patch cord trong nhà cho mọi vị trí. Phiên bản ngoài trời hướng đến khả năng thích nghi tốt hơn với điều kiện thi công, đặc biệt tại những tuyến cần tăng mức độ bảo vệ cho phần sợi bên trong. Tuy nhiên, việc sử dụng dây ngoài trời không có nghĩa là có thể bỏ qua các giải pháp bảo vệ khác. Nếu tuyến cáp thường xuyên chịu nắng mưa trực tiếp, có nguy cơ ngập nước, bị kéo căng, đè nén hoặc va đập mạnh, vẫn nên sử dụng ống, máng cáp hoặc phương án bảo vệ phù hợp với thiết kế công trình. Việc bố trí dây đúng tuyến cũng giúp giảm nguy cơ dây bị gập, kéo căng tại đầu connector và thuận tiện hơn khi bảo trì.

Khả năng tương thích và cách lựa chọn đúng cấu hình

Trước khi mua, cần xác định chính xác hai đầu thiết bị có sử dụng giao diện SC hay không. Nếu một đầu thiết bị dùng LC còn đầu kia sử dụng SC thì cần chọn dây LC-SC thay vì SC-SC. Tiếp theo là loại sợi. Sản phẩm này thuộc hệ Singlemode nên không nên sử dụng thay thế trực tiếp cho dây Multimode OM2, OM3 hoặc OM4 trong hệ thống đã thiết kế theo Multimode. Người dùng cũng cần xác định thiết bị sử dụng Duplex hay Simplex. Các hệ thống truyền nhận tín hiệu trên hai sợi riêng biệt thường phù hợp với Duplex, trong khi một số cấu hình BiDi có thể chỉ cần một sợi Simplex. Ngoài ra, kiểu đánh bóng của đầu connector là yếu tố cần kiểm tra. Không nên ghép các đầu nối không tương thích chỉ vì chúng cùng mang hình dạng SC. Về chiều dài, nên đo toàn bộ đường đi thực tế của dây, bao gồm đoạn qua máng cáp, thanh quản lý dây hoặc phần đi vòng trong tủ kỹ thuật. Cần để một lượng dự phòng vừa đủ nhưng tránh chọn dây quá dài khiến phần cáp dư khó quản lý.

Ứng dụng thực tế và lưu ý khi lắp đặt

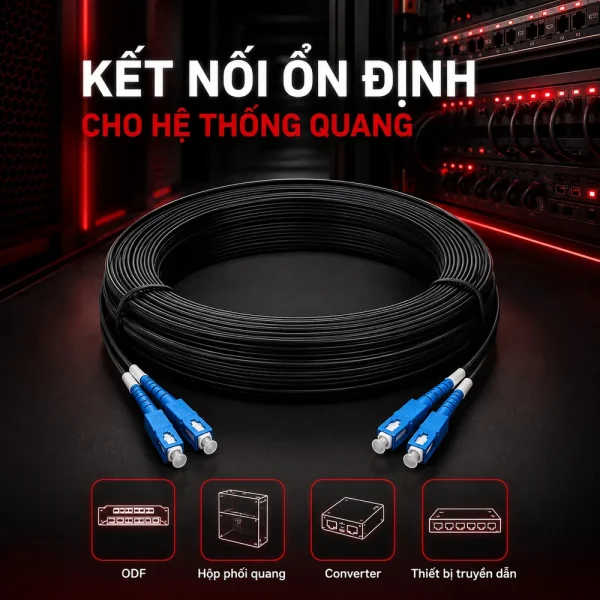

Dây nhảy quang Singlemode SC SC Duplex Ngoài Trời phù hợp với nhiều hệ thống như kết nối ODF với converter, hệ thống camera truyền dẫn quang, mạng LAN doanh nghiệp, tủ viễn thông, nhà xưởng hoặc các tuyến thiết bị có giao diện SC. Khi lắp đặt, trước tiên cần kiểm tra đúng cặp TX/RX đối với cấu hình Duplex. Nếu hai đường truyền và nhận bị đảo không đúng với thiết bị, liên kết có thể không hoạt động dù dây và module đều bình thường. Đầu connector phải được giữ sạch và không nên chạm tay trực tiếp vào bề mặt tiếp xúc quang. Khi chưa sử dụng nên giữ nắp bảo vệ để hạn chế bụi bẩn, bởi bụi trên đầu nối có thể làm tăng suy hao tại điểm kết nối. Trong quá trình kéo dây, không nên dùng đầu connector làm điểm chịu lực. Cũng cần tránh gập dây tại góc nhỏ, xoắn quá mức hoặc để vật nặng đè lên cáp. Phần dây dư nên được bố trí gọn theo tuyến quản lý cáp thay vì cuộn chặt thành nhiều vòng nhỏ.

Liên hệ Hulatech để lựa chọn cấu hình phù hợp

Dây nhảy quang Singlemode SC SC Duplex Ngoài Trời phù hợp cho những tuyến cần hai đầu SC, cấu hình hai sợi và triển khai tại khu vực kỹ thuật hoặc môi trường ngoài trời. Khi đặt hàng, cần kiểm tra đúng loại sợi, kiểu đầu nối, cấu hình Duplex và chiều dài thực tế. Khách hàng có thể liên hệ Hulatech để được hỗ trợ lựa chọn cấu hình phù hợp và nhận báo giá theo nhu cầu hệ thống.
