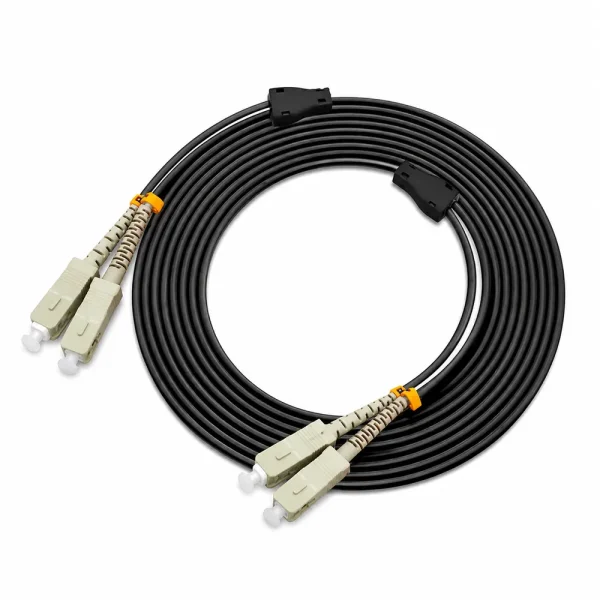

Dây nhảy quang OM2 SC SC Duplex Ngoài Trời

Trong hệ thống truyền dẫn quang, một đoạn dây nhảy tưởng chừng đơn giản lại đảm nhiệm nhiệm vụ kết nối trực tiếp giữa các thiết bị, ODF, converter hoặc điểm phối quang. Nếu dây không đúng chuẩn sợi, đầu nối không phù hợp hoặc lớp bảo vệ không đáp ứng môi trường lắp đặt, đường truyền có thể phát sinh suy hao và gây khó khăn khi vận hành lâu dài. Dây nhảy quang OM2 SC SC Duplex Ngoài Trời hướng đến những hệ thống cần đồng thời ba yếu tố: kết nối Multimode OM2 ổn định, hai đầu SC dễ sử dụng và cấu trúc cáp chắc chắn hơn cho môi trường ngoài trời. Sản phẩm sử dụng sợi OM2 50/125µm, cấu trúc Duplex, đầu SC/UPC – SC/UPC, vỏ LSZH màu đen và đường kính cáp 7,0mm.

Vì sao dây OM2 SC SC đáng cân nhắc cho hệ thống mạng?

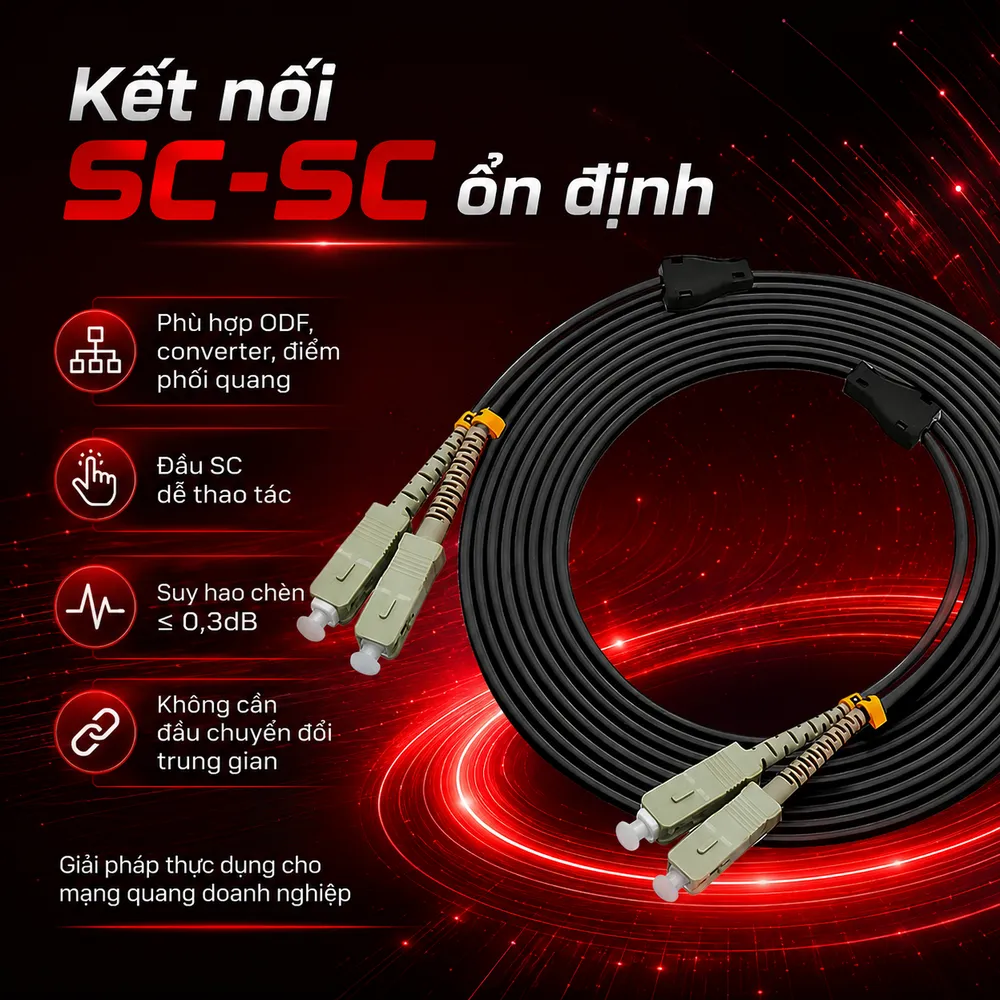

Điểm thuận tiện nhất của sản phẩm nằm ở cấu hình đã được hoàn thiện sẵn cho những tuyến sử dụng cổng SC ở cả hai đầu. Chuẩn SC có thiết kế dạng push-pull, kích thước tương đối lớn và dễ thao tác. Loại connector này xuất hiện phổ biến trên ODF, adapter quang, converter, thiết bị truyền dẫn và nhiều hệ thống mạng quang doanh nghiệp. Khi cả hai thiết bị hoặc hai điểm phối quang đều sử dụng SC, dây SC-SC giúp kết nối trực tiếp mà không cần bổ sung đầu chuyển đổi trung gian. Sản phẩm sử dụng kiểu đánh bóng UPC to UPC. Theo thông tin công bố cho phiên bản ngoài trời, suy hao chèn đạt mức ≤0,3dB, góp phần hạn chế tổn thất tín hiệu tại hai đầu kết nối. Đây là yếu tố quan trọng với những tuyến có nhiều adapter, ODF hoặc điểm đấu nối, bởi suy hao của từng thành phần sẽ cộng dồn vào ngân sách công suất quang của toàn hệ thống.

Sợi OM2 50/125µm đáp ứng tốt mạng quang nội bộ

Phần truyền dẫn của sản phẩm sử dụng sợi Multimode OM2 50/125µm. Theo IEC 60793-2-10, OM2 thuộc nhóm sợi multimode graded-index có đường kính lõi 50µm và lớp cladding 125µm. OM2 được sử dụng phổ biến cho những kết nối quang trong phạm vi ngắn đến trung bình như mạng LAN doanh nghiệp, phòng kỹ thuật, liên kết giữa các tủ mạng hoặc kết nối thiết bị quang trong cùng công trình. Điểm quan trọng khi lựa chọn là phải đồng bộ loại sợi với module quang và hệ thống cáp hiện hữu. Nếu hệ thống đang sử dụng module Multimode và tuyến cáp OM2, việc tiếp tục lựa chọn dây nhảy OM2 giúp duy trì tính đồng bộ và hạn chế các lỗi phát sinh do phối ghép sai giữa Multimode và Singlemode. Khi cần những cấu hình đầu nối khác, khách hàng có thể tham khảo thêm nhóm Dây nhảy quang để lựa chọn đúng chuẩn với thiết bị đang sử dụng.

Cấu trúc Duplex – phù hợp kết nối truyền và nhận tín hiệu

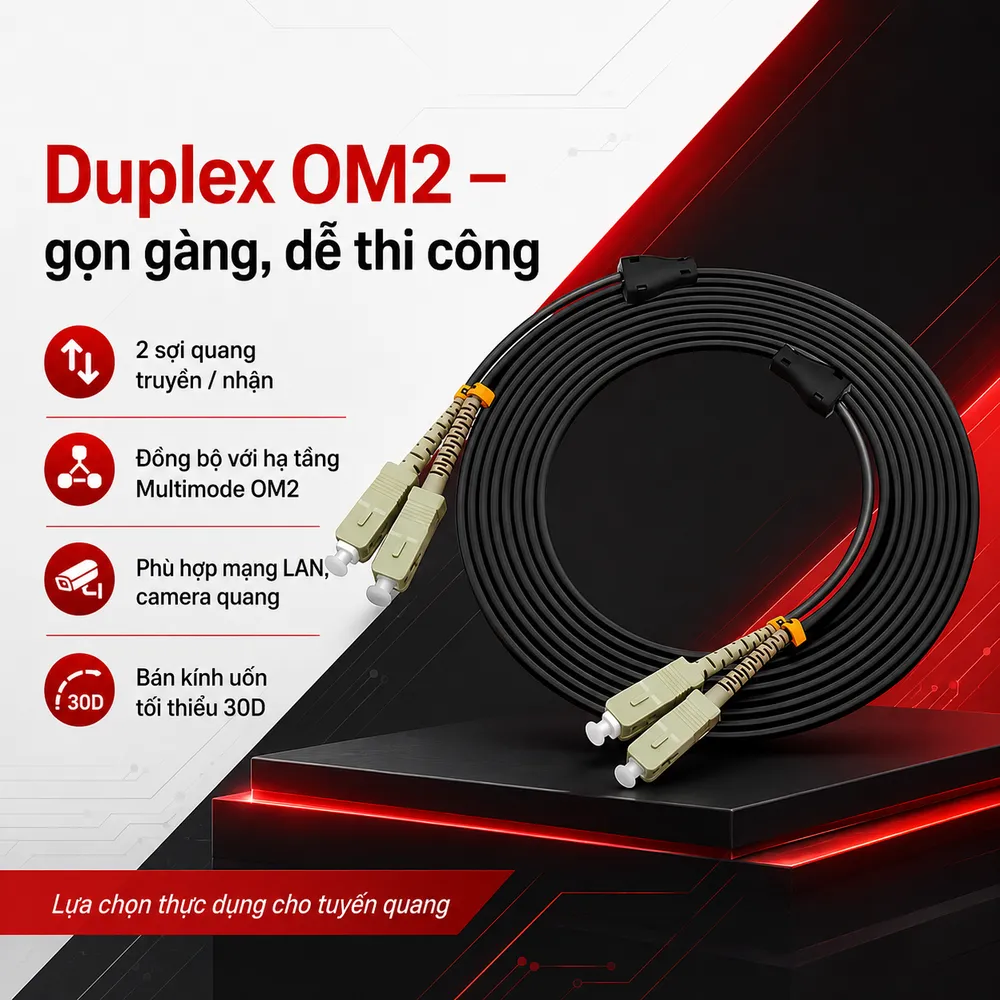

OM2 SC SC ngoài trời sử dụng cấu trúc Duplex gồm hai sợi quang. Đây là cấu hình rất phổ biến trong Ethernet quang sử dụng hai sợi, trong đó một đường phục vụ truyền tín hiệu và đường còn lại phục vụ nhận tín hiệu. Thay vì phải quản lý hai dây Simplex riêng biệt, cấu trúc Duplex giúp hai sợi được tổ chức thành cùng một tuyến. Việc đấu nối, nhận diện và bảo trì vì vậy trở nên thuận tiện hơn. Đối với phòng kỹ thuật có nhiều kết nối, đây là lợi thế thực tế bởi hệ thống dây dẫn gọn hơn và kỹ thuật viên dễ truy vết từng tuyến khi cần kiểm tra sự cố.

Điểm mạnh nổi bật nằm ở thiết kế dành cho ngoài trời

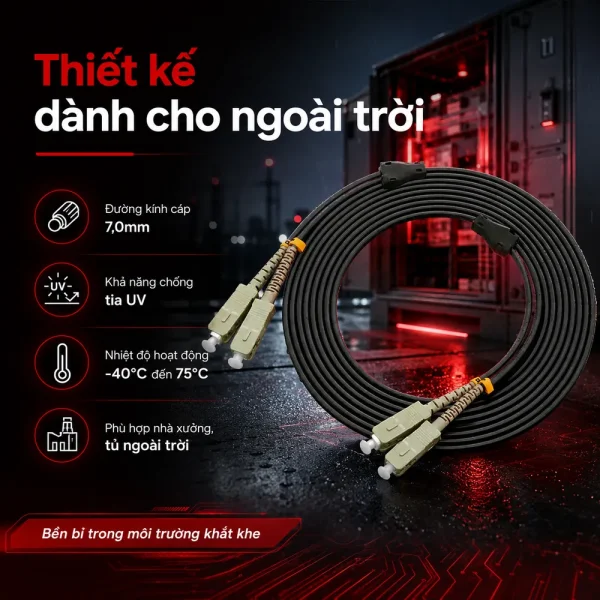

Sự khác biệt đáng chú ý của phiên bản này so với các dây nhảy OM2 dùng trong tủ rack là cấu trúc bảo vệ bên ngoài. Dây có đường kính khoảng 7,0mm, lớn hơn đáng kể so với những patch cord trong nhà 2,0–3,0mm. Vỏ cáp màu đen và được mô tả với khả năng chống tia UV, giúp sản phẩm thích hợp hơn khi phải triển khai tại các khu vực chịu tác động của môi trường. Thiết kế này phù hợp với những tuyến đi qua hộp kỹ thuật, khu vực nhà xưởng, tủ thiết bị ngoài trời hoặc vị trí kết nối giữa các khu vực của công trình. Sản phẩm có dải nhiệt độ hoạt động công bố từ -40°C đến 75°C, nhiệt độ lưu trữ từ -45°C đến 85°C. Nhờ đó, dây có khả năng thích nghi với môi trường nhiệt độ rộng hơn so với yêu cầu sử dụng thông thường trong phòng điều hòa.

Vỏ LSZH vừa bảo vệ cáp vừa hỗ trợ an toàn

Lớp vỏ ngoài sử dụng vật liệu LSZH – Low Smoke Zero Halogen. Đặc điểm quan trọng của loại vật liệu này là hạn chế lượng khói và khí chứa halogen khi xảy ra cháy. Đây là yếu tố có lợi với các tuyến cáp đi qua phòng kỹ thuật, khu vực tập trung thiết bị hoặc không gian cần chú trọng đến an toàn hệ thống. Trên phiên bản ngoài trời, lớp vỏ màu đen còn được thiết kế để tăng khả năng thích nghi với tia UV và điều kiện môi trường. Tuy nhiên, “dùng ngoài trời” không có nghĩa người dùng có thể lắp dây tùy ý. Tại những vị trí có nguy cơ chịu lực cơ học mạnh, ngập nước hoặc va đập thường xuyên, nên bổ sung ống, máng hoặc phương án bảo vệ phù hợp.

Đầu SC-SC mang lại lợi thế gì khi thi công?

SC là một trong những đầu nối quang được sử dụng rộng rãi nhờ khả năng cắm rút tương đối đơn giản. Với cấu hình SC/UPC to SC/UPC, sản phẩm đặc biệt phù hợp khi cần kết nối trực tiếp:

• ODF với ODF.
• ODF với converter quang sử dụng SC.
• Thiết bị truyền dẫn có cổng SC với hệ thống phối quang.
• Adapter SC tại hai đầu tuyến.
• Các thiết bị quang Multimode sử dụng chuẩn SC.

Việc sử dụng cùng một chuẩn connector ở hai đầu còn giúp giảm nhầm lẫn trong quá trình thi công và thay thế. Nếu hệ thống sử dụng LC ở một đầu thì nên chuyển sang phiên bản LC-SC tương ứng thay vì sử dụng thêm adapter không cần thiết.

Khi nào nên lựa chọn phiên bản OM2 SC SC ngoài trời?

Sản phẩm đặc biệt phù hợp khi hệ thống đã đáp ứng ba điều kiện: sử dụng Multimode OM2, hai đầu tuyến đều cần SC/UPC, và đoạn dây phải đi qua khu vực yêu cầu khả năng bảo vệ tốt hơn dây nhảy trong nhà. Một số ứng dụng điển hình gồm mạng LAN quang của doanh nghiệp, hệ thống camera truyền dẫn quang, kết nối giữa các tòa nhà ở phạm vi phù hợp, hệ thống nhà xưởng, ODF ngoài trời, tủ thiết bị viễn thông và các tuyến từ hộp phối quang đến converter. Nếu toàn bộ dây chỉ nằm trong tủ rack hoặc phòng máy, khách hàng có thể cân nhắc phiên bản patch cord OM2 trong nhà nhỏ gọn hơn.

Những lưu ý giúp dây hoạt động ổn định lâu dà

Dù là dây ngoài trời có cấu trúc chắc chắn, kỹ thuật thi công vẫn ảnh hưởng trực tiếp tới chất lượng đường truyền. Không nên bẻ gập dây quá mức hoặc kéo căng connector trong quá trình lắp đặt. Nhà cung cấp công bố bán kính uốn tối thiểu khoảng 30D cho sản phẩm. Đầu SC cũng cần được giữ sạch. Bụi rất nhỏ trên ferrule có thể làm tăng suy hao tại điểm tiếp xúc. Vì vậy, nên đậy nắp bảo vệ khi chưa sử dụng và vệ sinh đầu connector bằng dụng cụ chuyên dụng trước khi cắm. Trước khi đặt hàng, khách hàng nên xác nhận bốn yếu tố: OM2 hay Singlemode, SC hay LC, Simplex hay Duplex và chiều dài dây thực tế. Chỉ cần sai một trong các yếu tố này, sản phẩm có thể không phù hợp với hệ thống.

Dây nhảy quang OM2 SC SC ngoài trời – lựa chọn thực dụng cho tuyến quang

Dây nhảy quang OM2 SC SC Duplex Ngoài Trời kết hợp khá đầy đủ những yếu tố cần thiết cho một tuyến kết nối Multimode chuyên nghiệp: sợi OM2 50/125µm, hai đầu SC/UPC, cấu trúc Duplex, suy hao chèn thấp, vỏ LSZH và đường kính cáp 7,0mm chắc chắn. Sản phẩm đặc biệt phù hợp với khách hàng đã có hạ tầng OM2 và cần một giải pháp kết nối SC-SC có khả năng thích nghi tốt hơn tại khu vực ngoài trời. Liên hệ Hulatech để được tư vấn đúng chuẩn sợi quang, đầu connector, chiều dài và cấu hình dây nhảy phù hợp với hệ thống, giúp hạn chế sai sót khi lựa chọn, thi công thuận tiện và duy trì đường truyền ổn định trong quá trình sử dụng.
