Cáp mạng kèm nguồn ngoài trời CAT6 FTP HDPRO 305M

Cáp mạng kèm nguồn ngoài trời Cat6 FTP 4 đôi HDPRO 305M là dòng cáp tích hợp đường truyền dữ liệu và dây cấp nguồn, được thiết kế chuyên dụng cho camera giám sát, thiết bị an ninh và hệ thống điều khiển lắp đặt ngoài trời. Sản phẩm sử dụng 8 lõi đồng nguyên chất, có lớp lá nhôm chống nhiễu, lõi khế phân tách 4 cặp dây và thanh thép gia cường chịu lực.

Bên cạnh phần cáp mạng Cat6, sản phẩm còn tích hợp một cặp dây điện đỏ – đen tiết diện 1,5mm². Cấu trúc này giúp kỹ thuật viên đồng thời triển khai đường truyền tín hiệu và nguồn điện trên cùng một tuyến, hạn chế phải kéo nhiều loại dây riêng biệt.

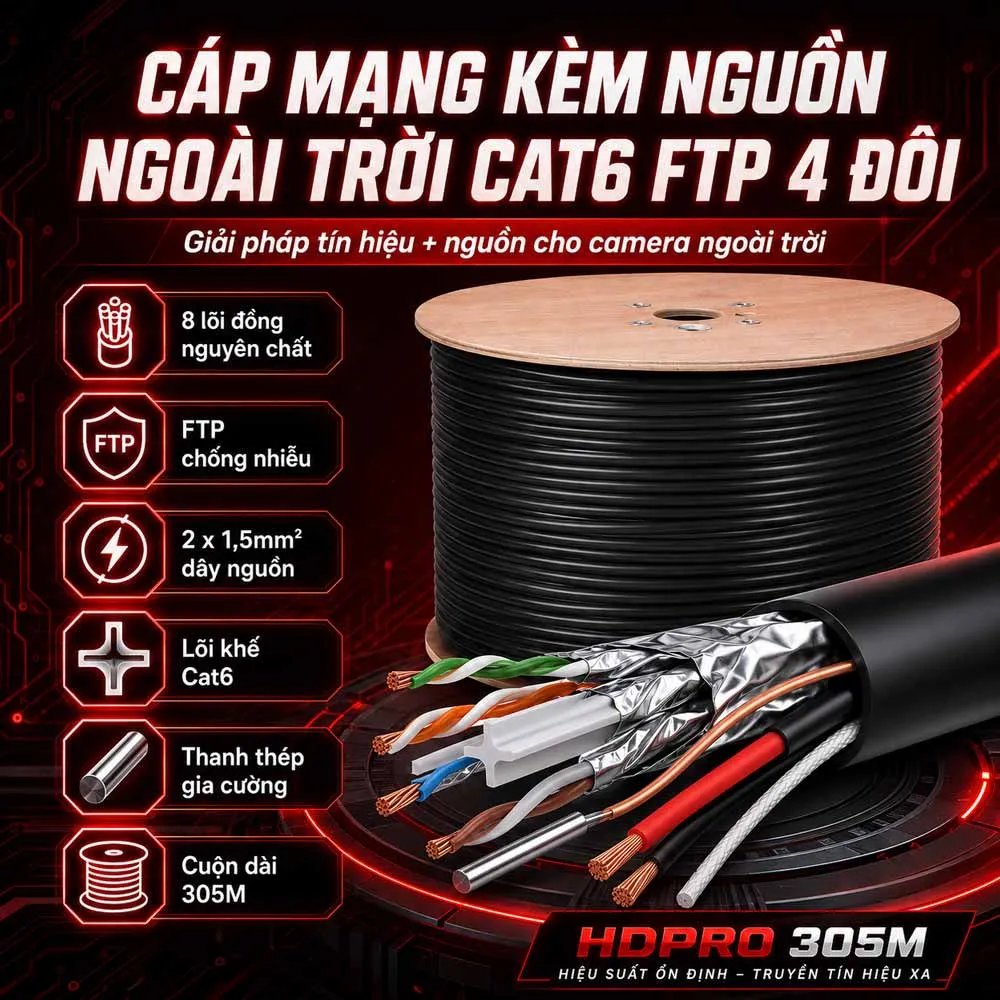

Giải pháp tích hợp mạng và nguồn dành cho hệ thống ngoài trời

Cáp mạng kèm nguồn ngoài trời HDPRO Cat6 FTP được sản xuất nhằm đáp ứng các công trình cần truyền dữ liệu và cấp điện cho thiết bị ở cùng một vị trí. Sản phẩm đặc biệt phù hợp với camera giám sát không sử dụng PoE, thiết bị kiểm soát, hệ thống an ninh và các điểm lắp đặt ở xa nguồn điện.

Những đặc điểm nổi bật của sản phẩm gồm:

• Chuẩn cáp mạng Cat6.
• Cấu trúc 4 cặp dây xoắn đôi.
• Tổng cộng 8 lõi đồng nguyên chất.
• Lớp chống nhiễu FTP bằng lá nhôm.
• Có lõi khế phân tách các cặp dây.
• Tích hợp một cặp dây nguồn đỏ – đen.
• Tiết diện dây nguồn 2 x 1,5mm².
• Có dây đồng trần dẫn mát.
• Trang bị dây dù trợ lực.
• Có thanh thép gia cường cho tuyến treo.
• Vỏ LD-PE chuyên dụng cho môi trường ngoài trời.
• Quy cách cuộn dài 305m.
• Có số mét được in trên thân dây.

Việc tích hợp mạng và nguồn giúp giảm số lượng tuyến dây cần thi công, tiết kiệm không gian trong máng hoặc ống kỹ thuật, đồng thời thuận tiện hơn khi quản lý và bảo trì hệ thống.

Theo thông tin sản phẩm, cáp được sản xuất tại Việt Nam trên dây chuyền công nghệ chuyển giao từ Trung Quốc.

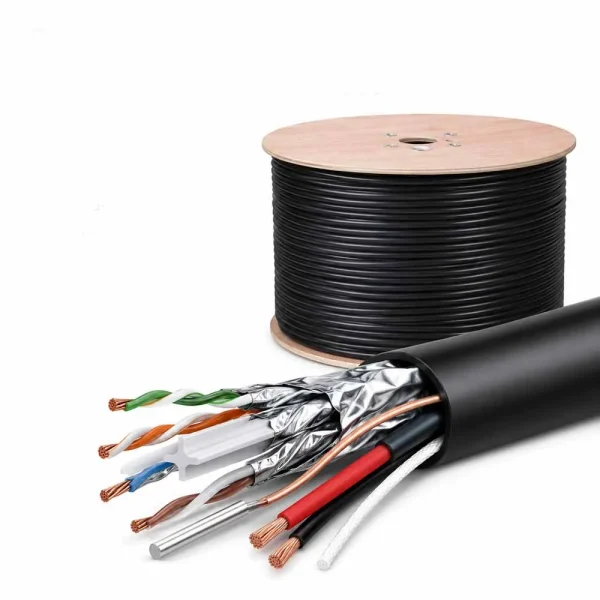

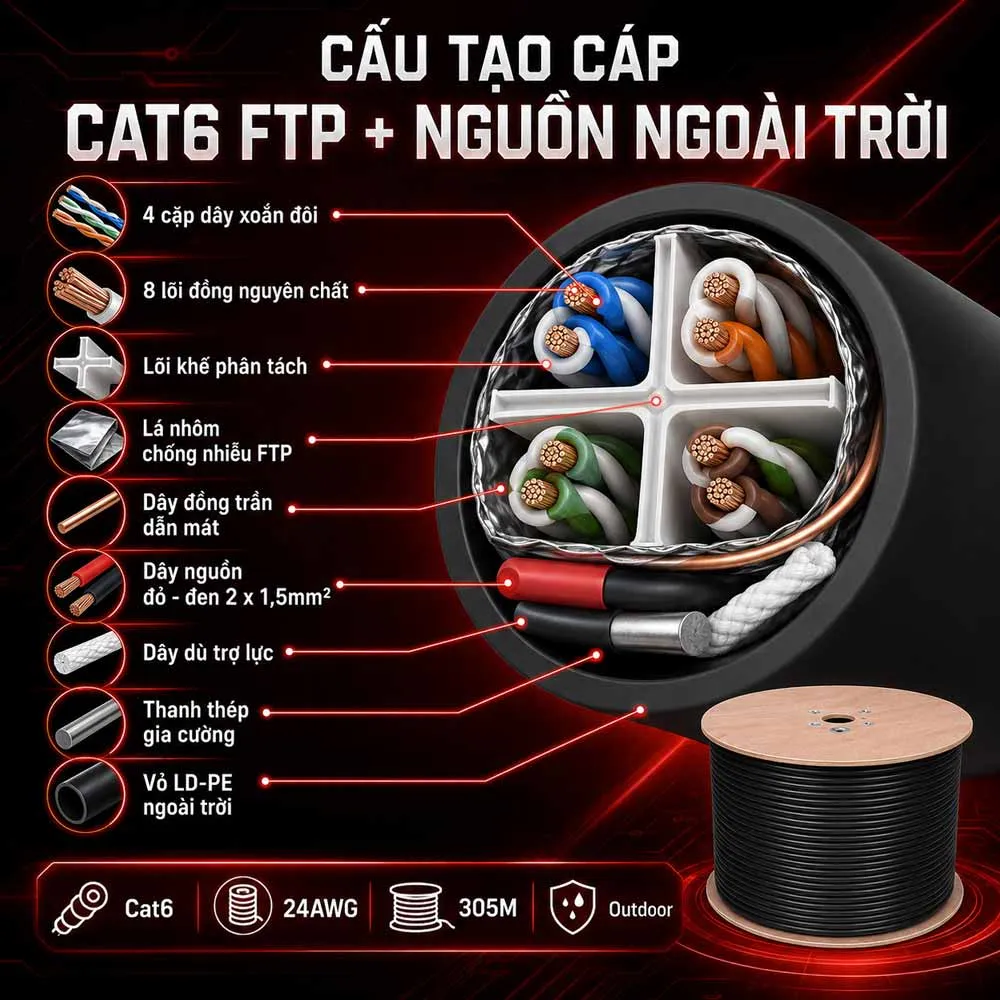

Cấu tạo lõi đồng và rãnh khế của cáp Cat6

Phần truyền dữ liệu được cấu tạo từ 8 sợi đồng nguyên chất, chia thành 4 cặp dây xoắn đôi. Mỗi cặp thường bao gồm một dây màu và một dây phối trắng tương ứng, giúp kỹ thuật viên dễ nhận biết khi bấm đầu hoặc đấu nối vào thiết bị.

Các cặp dây có bước xoắn riêng nhằm:

• Hạn chế nhiễu xuyên âm giữa các lõi.
• Giảm ảnh hưởng tín hiệu giữa các cặp dây.
• Duy trì sự ổn định của đường truyền.
• Hỗ trợ khả năng truyền dữ liệu theo chuẩn Cat6.

Theo thông tin được cung cấp, lõi dẫn có đường kính khoảng 0,52mm và kích thước 24AWG. Mỗi lõi được bao phủ bởi lớp cách điện riêng nhằm bảo vệ dây đồng và duy trì khoảng cách cần thiết giữa các sợi dẫn.

Ở trung tâm cáp là thanh nhựa hình chữ thập, còn được gọi là rãnh khế hoặc lõi khế bốn rãnh. Bộ phận này phân chia 4 cặp dây thành các khoang riêng biệt, mang lại những lợi ích như:

• Tăng khoảng cách giữa các cặp dẫn.
• Hạn chế nhiễu chéo.
• Giữ cấu trúc cáp ổn định.
• Hạn chế biến dạng khi kéo dây.
• Hỗ trợ truyền tín hiệu ở tốc độ cao.

Sự kết hợp giữa lõi đồng nguyên chất, cấu trúc xoắn đôi và rãnh khế giúp đường truyền duy trì chất lượng tốt hơn trong những hệ thống camera hoặc mạng hoạt động liên tục.

Lớp chống nhiễu và kết cấu bảo vệ ngoài trời

Cáp mạng HDPRO Cat6 được thiết kế theo cấu trúc FTP, trong đó toàn bộ phần lõi mạng được bao quanh bởi lớp lá nhôm chống nhiễu. Thành phần này giúp hạn chế ảnh hưởng của nhiễu điện từ EMI và nhiễu sóng vô tuyến RFI đến tín hiệu truyền dẫn.

Hệ thống bảo vệ của cáp gồm:

• Lớp lá nhôm dày: hỗ trợ ngăn nhiễu điện từ và sóng vô tuyến.
• Lớp plastic hoặc nylon chống ẩm: hạn chế hơi ẩm xâm nhập vào phần lõi.
• Dây đồng trần: hỗ trợ dẫn mát và kết nối lớp chống nhiễu với hệ thống tiếp địa.
• Dây dù trợ lực: giảm tác động của lực kéo lên phần lõi mạng.
• Thanh thép gia cường: hỗ trợ chịu lực cho các tuyến treo.
• Vỏ LD-PE: bảo vệ cáp trước nắng, mưa, độ ẩm và quá trình oxy hóa.

Dây treo thép có đường kính khoảng 1,2mm, được bố trí tách biệt với phần lõi mạng và có lớp vỏ bảo vệ riêng. Kết cấu này giúp tăng khả năng chịu lực kéo, hạn chế tình trạng đường dây bị võng hoặc đứt khi lắp đặt trên cao.

Vỏ LD-PE được làm từ nhựa mới, chuyên dùng cho môi trường ngoài trời. So với vỏ PVC trong nhà, LD-PE có khả năng thích nghi tốt hơn với ánh nắng, nước mưa, độ ẩm và sự thay đổi của thời tiết.

Mặc dù có thanh thép chịu lực, cáp vẫn cần được treo và cố định theo đúng kỹ thuật. Không nên để toàn bộ trọng lượng của tuyến dây tác động lên đầu nối hoặc thiết bị.

Khả năng truyền dẫn và cấp nguồn cho thiết bị

Cáp mạng kèm nguồn ngoài trời Cat6 FTP HDPRO phù hợp với các hệ thống cần truyền đồng thời tín hiệu mạng và điện năng. Phần cáp mạng có thể sử dụng cho camera IP, mạng LAN và các thiết bị điều khiển ngoài trời.

Theo thông tin sản phẩm, cáp có thể PASS Fluke Test ở khoảng cách 100m trong điều kiện thi công và hệ thống tương thích. Kết quả thực tế còn phụ thuộc vào thiết bị mạng, đầu nối, phụ kiện, kỹ thuật bấm đầu và môi trường lắp đặt.

Phần dây nguồn gồm hai lõi màu đỏ và đen, tiết diện mỗi lõi 1,5mm². Dây nguồn được bố trí tách biệt với phần cáp mạng, giúp:

• Thuận tiện nhận biết cực tính.
• Hạn chế ảnh hưởng đến cấu trúc xoắn của cáp mạng.
• Dễ bóc tách và đấu nối.
• Giảm số lượng tuyến dây phải kéo.
• Hỗ trợ cấp điện cho thiết bị ở vị trí xa.

Theo nội dung giới thiệu, cặp dây điện có thể cấp nguồn trên khoảng cách lên đến 2km. Tuy nhiên, khả năng cấp điện thực tế phụ thuộc rất lớn vào điện áp nguồn, công suất thiết bị, vật liệu dây dẫn và mức sụt áp trên toàn tuyến.

Đối với camera hồng ngoại, đèn chiếu sáng hoặc thiết bị có công suất lớn, cần tính toán sụt áp trước khi thi công. Không nên mặc định mọi thiết bị đều có thể hoạt động ổn định ở khoảng cách 2km.Ứng dụng và lưu ý khi thi công

Cáp mạng kèm nguồn ngoài trời HDPRO Cat6 FTP 305M thích hợp với:

• Camera giám sát ngoài trời.
• Camera IP cần cấp nguồn riêng.
• Hệ thống an ninh tại nhà xưởng.
• Camera tại cổng, bãi xe và khuôn viên.
• Thiết bị kiểm soát ra vào.
• Hệ thống điều khiển ngoài trời.
• Mạng LAN giữa các khu vực.
• Các tuyến treo có khoảng cách lớn.
• Công trình cần đi chung tín hiệu và nguồn.

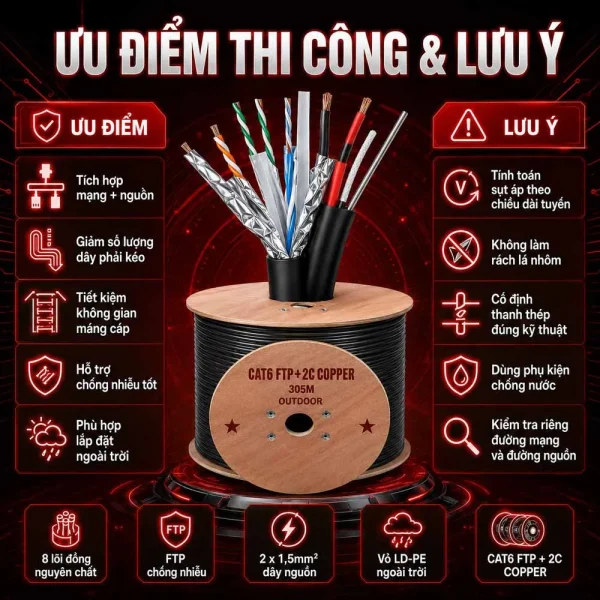

Trong quá trình thi công cần lưu ý:

• Xác định đúng cực dây nguồn đỏ và đen.
• Tính toán sụt áp theo chiều dài tuyến.
• Không cấp tải vượt khả năng của dây nguồn.
• Không làm rách lớp lá nhôm chống nhiễu.
• Kết nối dây đồng trần dẫn mát đúng kỹ thuật.
• Không làm biến dạng lõi khế.
• Giữ nguyên độ xoắn gần điểm đấu nối.
• Không để đầu nối chịu toàn bộ trọng lượng tuyến cáp.
• Cố định thanh thép vào điểm neo phù hợp.
• Sử dụng phụ kiện chống nước tại vị trí đấu nối.
• Kiểm tra riêng đường mạng và đường nguồn trước khi vận hành.

Đối với các điểm đấu nối ngoài trời, nên sử dụng hộp bảo vệ, đầu nối chống nước và xử lý kín các vị trí cắt vỏ. Điều này giúp hạn chế hơi ẩm xâm nhập vào bên trong cáp và thiết bị.

Cáp mạng kèm nguồn ngoài trời Cat6 FTP 4 đôi HDPRO 305M là giải pháp tích hợp phù hợp cho hệ thống camera, an ninh và thiết bị điều khiển ngoài trời. Sản phẩm kết hợp lõi đồng nguyên chất, lớp chống nhiễu FTP, dây nguồn 2 x 1,5mm², vỏ LD-PE cùng thanh thép gia cường, giúp đơn giản hóa quá trình thi công và nâng cao độ bền của tuyến cáp.
