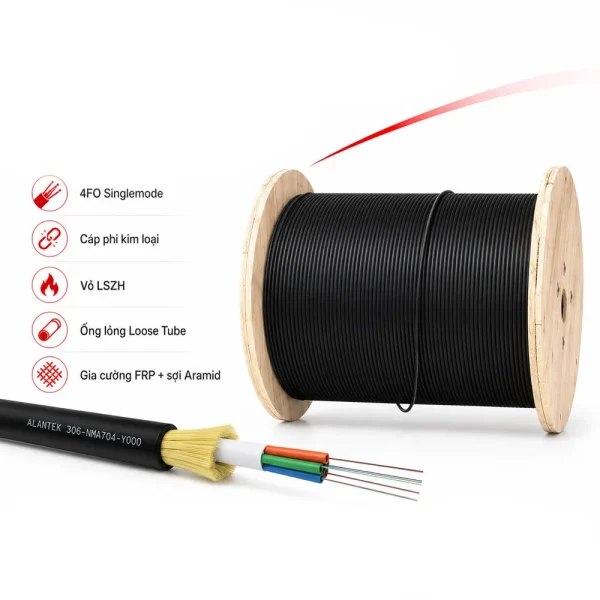

Cáp quang Alantek Singlemode 4FO 306-NMA704-Y000

Cáp quang Alantek Singlemode 4FO Indoor/Outdoor 306-NMA704-Y000 là dòng cáp quang phi kim loại được thiết kế để sử dụng linh hoạt trong cả môi trường trong nhà và ngoài trời. Sản phẩm được trang bị 4 sợi quang đơn mốt, cấu trúc ống lỏng, thành phần chịu lực trung tâm bằng nhựa gia cường FRP và lớp sợi Aramid bảo vệ phần lõi.

Lớp áo khoác LSZH giúp hạn chế khói và khí chứa halogen khi xảy ra cháy, phù hợp với đường hầm, tòa nhà, khu đô thị, nhà máy và những công trình yêu cầu cao về an toàn. Nhờ sử dụng sợi Singlemode, cáp đáp ứng tốt các tuyến truyền dẫn khoảng cách xa, cần suy hao thấp và khả năng mở rộng băng thông lâu dài.

Tổng quan về cáp quang Alantek Singlemode 4FO Indoor/Outdoor

Alantek 306-NMA704-Y000 là dòng cáp quang có dung lượng 4FO, nghĩa là bên trong sản phẩm có tổng cộng 4 sợi quang riêng biệt. Các sợi thuộc loại Singlemode, phù hợp với hệ thống truyền dữ liệu trên khoảng cách dài hơn so với cáp quang Multimode.

Theo thông tin giới thiệu sản phẩm, Alantek Communications được thành lập năm 1998 và cung cấp nhiều giải pháp liên quan đến cáp mạng đồng, cáp quang cùng phụ kiện kết nối. Mã 306-NMA704-Y000 được phát triển cho các công trình cần một loại cáp có thể chuyển tiếp giữa khu vực trong nhà và ngoài trời mà không phải thay đổi sang hai dòng cáp riêng biệt.

Những đặc điểm chính của sản phẩm gồm:

• Mã sản phẩm 306-NMA704-Y000.
• Dung lượng 4 sợi quang.
• Sử dụng sợi quang Singlemode.
• Thiết kế Indoor/Outdoor.
• Cấu trúc ống lỏng Loose Tube.
• Có hợp chất điền đầy hỗ trợ ngăn ẩm.
• Thành phần chịu lực trung tâm bằng FRP.
• Có lớp sợi Aramid gia cường.
• Cấu trúc không sử dụng thành phần kim loại theo mô tả sản phẩm.
• Áo khoác ngoài bằng vật liệu LSZH.
• Hỗ trợ hạn chế cháy lan theo IEC 60332.
• Phù hợp với tuyến truyền dẫn khoảng cách xa.
• Kết cấu gọn, thuận tiện vận chuyển và thi công.

Do không sử dụng băng thép hoặc dây gia cường kim loại, cáp phù hợp với những khu vực không cho phép dùng vật liệu dẫn điện hoặc cần hạn chế nguy cơ cảm ứng điện từ.

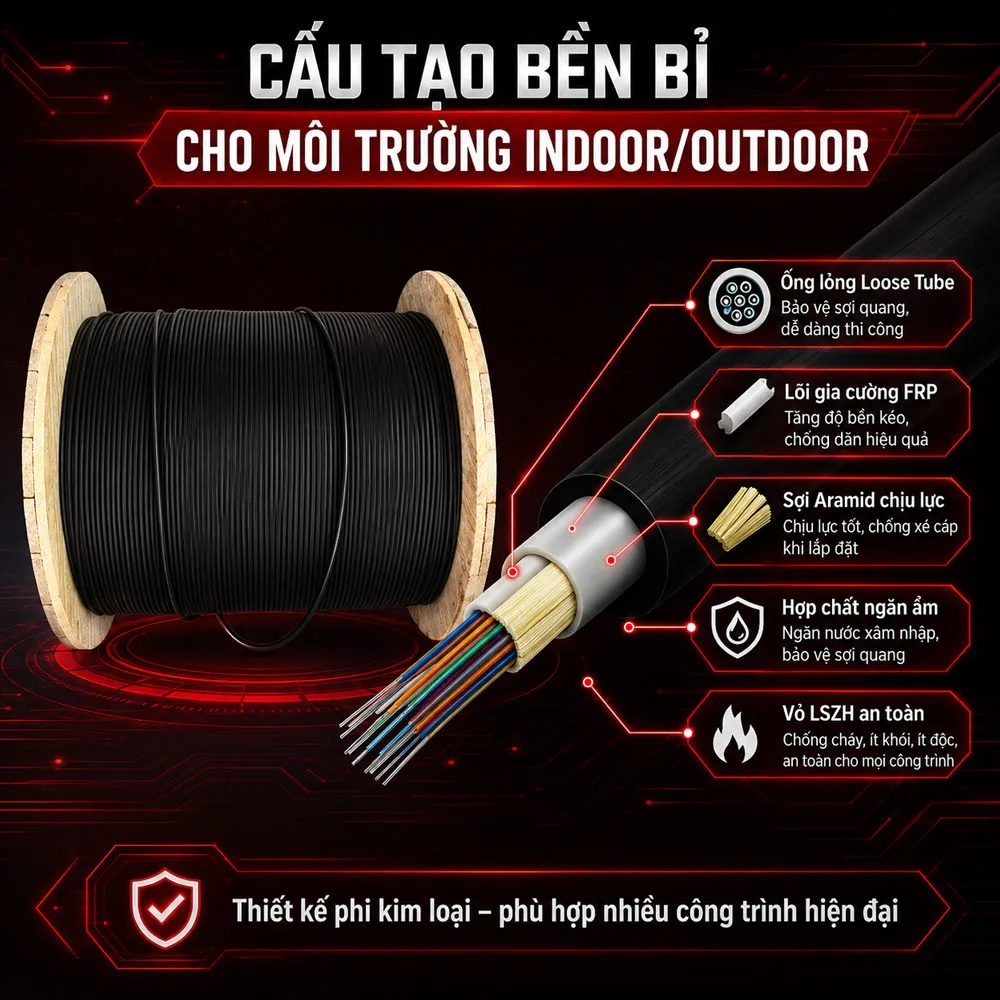

Cấu tạo của cáp Alantek 306-NMA704-Y000

Thành phần truyền dẫn chính của cáp gồm 4 sợi quang đơn mốt. Mỗi sợi truyền tín hiệu bằng ánh sáng, không sử dụng dòng điện như cáp đồng nên không chịu nhiễu điện từ theo cơ chế thường gặp ở dây mạng Ethernet.

Các sợi quang được đặt bên trong một ống lỏng có độ bền cơ học cao. Cấu trúc Loose Tube tạo khoảng không bảo vệ, giúp sợi quang không phải chịu trực tiếp toàn bộ lực kéo hoặc sự co giãn của áo khoác bên ngoài.

Ống lỏng mang lại một số lợi ích như:

• Hạn chế lực tác động trực tiếp lên sợi quang.
• Giảm ảnh hưởng của rung động và va chạm.
• Cho phép sợi dịch chuyển trong phạm vi thiết kế.
• Hạn chế tác động do thay đổi nhiệt độ.
• Bảo vệ sợi khi cáp bị uốn trong quá trình thi công.

Chiều dài của các sợi bên trong được kiểm soát phù hợp với kết cấu cơ học. Việc này giúp sợi không bị căng quá mức khi cáp chịu lực kéo, uốn cong hoặc co giãn theo nhiệt độ môi trường.

Bên trong ống lỏng có hợp chất điền đầy đặc biệt. Thành phần này hỗ trợ:

• Hạn chế nước và hơi ẩm tiếp xúc với sợi.
• Giảm khả năng nước lan dọc theo ống.
• Bảo vệ sợi trong môi trường có độ ẩm cao.
• Hạn chế hiện tượng thủy phân của vật liệu ống.
• Duy trì độ ổn định của kết cấu lõi.

Thông tin cũ mô tả ống lỏng “kín nước 100%”. Trên thực tế, hợp chất điền đầy có tác dụng hỗ trợ ngăn nước, nhưng khả năng chống nước của toàn tuyến còn phụ thuộc vào đầu cáp, măng xông, hộp phối quang và kỹ thuật làm kín tại các điểm đấu nối.

Tại trung tâm cáp là thanh chịu lực bằng FRP – Fiber Reinforced Plastic, hay nhựa gia cường sợi. Thành phần này giúp:

• Tăng khả năng chịu lực kéo.
• Giữ cấu trúc lõi ổn định.
• Hạn chế cáp bị biến dạng.
• Không dẫn điện như thành phần kim loại.
• Phù hợp với khu vực cần cáp phi kim loại.

Bao quanh phần lõi còn có các sợi Aramid. Lớp gia cường này hỗ trợ:

• Chịu lực kéo trong quá trình thi công.
• Phân tán lực tác động lên thân cáp.
• Bảo vệ ống lỏng và sợi quang.
• Giảm nguy cơ lõi bị kéo căng quá mức.
• Giữ trọng lượng cáp ở mức tương đối nhẹ.

Lớp ngoài cùng sử dụng vật liệu LSZH. Áo khoác này vừa bảo vệ kết cấu bên trong trước ma sát và tác động cơ học thông thường, vừa giúp hạn chế khói cùng khí chứa halogen khi cháy.

Hiệu suất truyền dẫn và tiêu chuẩn liên quan

Sợi quang Singlemode có lõi truyền sáng nhỏ, được thiết kế để dẫn một mode ánh sáng chính. Đặc điểm này giúp hạn chế tán sắc mode và hỗ trợ truyền tín hiệu trên khoảng cách xa với mức suy hao thấp.

Cáp phù hợp với các nhu cầu như:

• Kết nối mạng đường trục.
• Truyền dữ liệu giữa các tòa nhà.
• Camera giám sát khoảng cách xa.
• Mạng viễn thông.
• Kết nối switch quang.
• Hệ thống điều khiển từ xa.
• Mạng nội bộ trong khu công nghiệp.
• Truyền tín hiệu giữa các khu vực kỹ thuật.

Dung lượng 4FO cho phép đơn vị triển khai phân chia sợi theo nhiều phương án. Ví dụ, một cặp sợi có thể sử dụng cho đường truyền chính, trong khi cặp còn lại phục vụ hệ thống khác hoặc giữ làm dự phòng.

Hiệu suất thực tế của tuyến còn phụ thuộc vào:

• Chuẩn sợi Singlemode cụ thể.
• Bước sóng vận hành.
• Loại module quang.
• Chiều dài toàn tuyến.
• Số lượng mối hàn.
• Độ suy hao của đầu nối.
• Bán kính uốn.
• Chất lượng thi công.

Theo nội dung được cung cấp, các dòng cáp quang Alantek có liên quan đến những tiêu chuẩn sau:

• EN 50173:2002.
• ISO/IEC 11801.
• ANSI/TIA/EIA-568.3:2002.
• ANSI X3.166-1990.
• IEC 9314-3.
• IEC 60793-2-10.
• IEC 60793-2-50.
• IEC 60794-1.
• ITU-T G.652.
• ITU-T G.652A, G.652B, G.652C và G.652D.
• Các phân loại Type 1, B1.3 hoặc B4 theo tài liệu tương ứng.

Đối với mã 306-NMA704-Y000, các tiêu chuẩn cần ưu tiên kiểm tra là:

• ITU-T G.652 hoặc biến thể tương ứng.
• IEC 60793-2-50 dành cho sợi Singlemode.
• IEC 60794-1 liên quan đến cấu trúc cáp quang.
• Catalogue kỹ thuật của đúng mã sản phẩm.

Nguồn cũ cũng liệt kê OM1 và OM2 trong EN 50173 và ISO/IEC 11801. Đây là các phân loại thường áp dụng cho sợi Multimode, không phù hợp để mô tả trực tiếp một sản phẩm Singlemode.

Tương tự, IEC 60793-2-10 thường liên quan đến nhóm sợi Multimode. Vì vậy, không nên đưa OM1, OM2 hoặc tiêu chuẩn sợi Multimode vào hồ sơ của 306-NMA704-Y000 nếu tài liệu chính thức không xác nhận.

Về đặc tính cháy, sản phẩm được giới thiệu sử dụng vật liệu LSZH và đáp ứng IEC 60332. Tiêu chuẩn này liên quan đến khả năng hạn chế cháy lan trong điều kiện thử nghiệm cụ thể.

LSZH mang lại những lợi ích như:

• Hạn chế lượng khói khi cháy.
• Giảm phát sinh khí chứa halogen.
• Hạn chế khí ăn mòn thiết bị.
• Tăng mức độ an toàn trong không gian kín.
• Phù hợp với công trình đông người.

Vật liệu LSZH không có nghĩa cáp hoàn toàn không cháy. Cấp thử nghiệm cụ thể và phạm vi áp dụng cần được đối chiếu trên catalogue hoặc chứng nhận của đúng lô sản phẩm.

Ứng dụng của cáp quang Singlemode 4FO Indoor/Outdoor

Với cấu trúc phi kim loại, lớp sợi Aramid và áo khoác LSZH, sản phẩm có thể được sử dụng trong nhiều hệ thống truyền dẫn trong nhà lẫn ngoài trời.

Các ứng dụng tiêu biểu gồm:

• Mạng viễn thông.
• Kết nối giữa các tòa nhà.
• Hệ thống camera giám sát.
• Đường hầm và công trình ngầm.
• Khu đô thị và khu dân cư.
• Tòa nhà văn phòng.
• Nhà máy và khu công nghiệp.
• Trung tâm dữ liệu.
• Phòng máy chủ.
• Hệ thống quản lý tòa nhà.
• Tuyến truyền dẫn không cho phép vật liệu kim loại.
• Mạng nội bộ có khoảng cách lớn.

Trong tòa nhà, áo khoác LSZH giúp sản phẩm phù hợp hơn với các khu vực cần kiểm soát khói và khí ăn mòn. Cáp có thể được kéo qua phòng kỹ thuật, trần, máng cáp hoặc đường hầm cáp theo yêu cầu thiết kế.

Khi chuyển sang khu vực ngoài trời, cấu trúc ống lỏng và hợp chất ngăn ẩm giúp bảo vệ sợi trước thay đổi nhiệt độ và độ ẩm. Tuy nhiên, khả năng chịu thời tiết cụ thể vẫn cần được kiểm tra theo thông số áo khoác và phương thức lắp đặt do nhà sản xuất cho phép.

Trong hệ thống camera, cáp có thể kết nối các switch quang hoặc converter đặt tại nhiều khu vực với phòng giám sát trung tâm. Sợi Singlemode phù hợp với những tuyến có khoảng cách vượt khả năng truyền dẫn của cáp mạng đồng.

Tại nhà máy, tín hiệu quang ít bị ảnh hưởng bởi nhiễu điện từ từ động cơ, máy móc và biến tần. Kết cấu FRP cùng Aramid cũng giúp cáp không cần sử dụng thành phần chịu lực bằng kim loại.

Nguồn cũ đề cập ứng dụng tại tuyến đường cao thế. Với cấu trúc phi kim loại, sản phẩm có lợi thế hơn cáp băng thép trong việc hạn chế cảm ứng điện. Tuy nhiên, không nên mặc định cáp phù hợp với mọi phương thức lắp đặt gần đường cao thế.

Trước khi triển khai cần kiểm tra:

• Cáp có được phép dùng cho tuyến treo hay không.
• Lực kéo và khoảng vượt nhịp cho phép.
• Khả năng chịu gió và tải trọng.
• Khoảng cách an toàn với dây điện.
• Quy định của đơn vị quản lý điện lực.
• Sự phù hợp so với cáp ADSS chuyên dụng.

Nếu tuyến yêu cầu tự treo với khoảng vượt nhịp lớn, nên lựa chọn cáp ADSS có thiết kế cơ học phù hợp thay vì sử dụng cáp Indoor/Outdoor thông thường.

Lưu ý khi lựa chọn và thi công cáp Alantek 4FO

Trước khi đặt hàng, cần xác nhận đúng mã 306-NMA704-Y000, số lượng 4FO và loại sợi Singlemode. Việc nhầm sang phiên bản Multimode hoặc cáp có thành phần kim loại có thể ảnh hưởng đến thiết kế và khả năng tương thích của hệ thống.

Các thông tin nên được kiểm tra gồm:

• Chuẩn sợi Singlemode.
• Suy hao tại từng bước sóng.
• Đường kính ngoài của cáp.
• Trọng lượng cáp.
• Lực kéo tối đa.
• Bán kính uốn khi thi công và vận hành.
• Dải nhiệt độ sử dụng.
• Phương thức lắp đặt được cho phép.
• Chiều dài đóng gói.
• Cấp LSZH và tiêu chuẩn cháy.
• Hồ sơ xuất xứ, chất lượng của đúng lô hàng.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Duy trì bán kính uốn theo hướng dẫn.
• Không làm dập hoặc xoắn cáp.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo trực tiếp qua cạnh sắc.
• Không kẹp cáp quá chặt bằng dây rút.
• Bịt kín đầu cáp khi chưa đấu nối.
• Dùng ODF hoặc măng xông phù hợp với môi trường.
• Hàn nối bằng máy hàn quang chuyên dụng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Đánh số và quản lý từng sợi quang.
• Đo kiểm toàn tuyến sau khi hoàn thành.

Các tuyến quan trọng nên được kiểm tra bằng máy đo công suất quang hoặc OTDR. Việc đo giúp xác định:

• Tổng suy hao của tuyến.
• Vị trí mối hàn.
• Chiều dài thực tế.
• Điểm uốn bất thường.
• Đầu nối có độ phản xạ cao.
• Vị trí đứt hoặc tổn thương sợi.

Cáp quang Alantek Singlemode 4FO Indoor/Outdoor 306-NMA704-Y000 là giải pháp phù hợp cho những tuyến truyền dẫn cần khoảng cách xa, cấu trúc phi kim loại và khả năng sử dụng linh hoạt giữa môi trường trong nhà với ngoài trời. Thiết kế ống lỏng, lõi gia cường FRP, lớp sợi Aramid cùng áo khoác LSZH giúp sản phẩm đáp ứng mạng viễn thông, camera, tòa nhà, khu đô thị và nhiều công trình hạ tầng quang.
