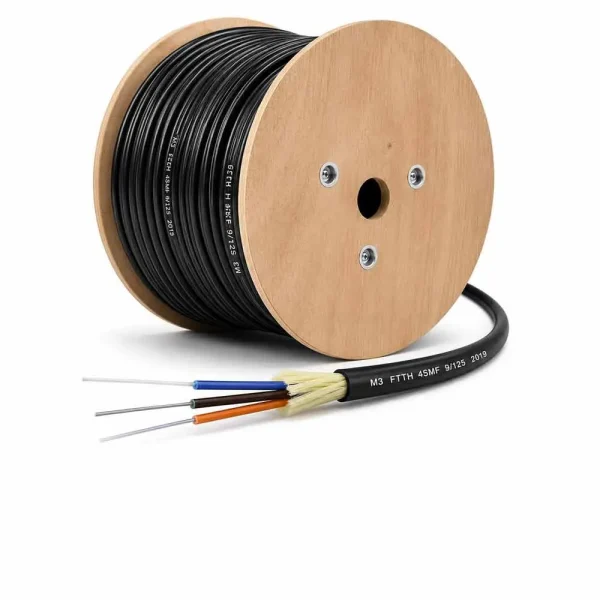

Cáp quang Alantek Singlemode 4 Fo Outdoor 306-STA704-Y000

Cáp quang Alantek Singlemode 4FO Outdoor 306-STA704-Y000 là dòng cáp quang ngoài trời có dung lượng 4 sợi, được thiết kế theo cấu trúc ống lỏng nhằm bảo vệ sợi quang trước độ ẩm, va đập và sự thay đổi của điều kiện môi trường. Sản phẩm sử dụng sợi quang đơn mốt Singlemode, phù hợp với các tuyến truyền dẫn cần khoảng cách xa và mức suy hao thấp.

Cáp được trang bị băng thép PSP để tăng cường khả năng chịu lực, chống va đập và hỗ trợ ngăn ẩm. Lớp áo khoác ngoài bằng Polyethylene giúp bảo vệ kết cấu bên trong trước tia cực tím và điều kiện thời tiết, phù hợp với mạng viễn thông, camera giám sát, khu đô thị, nhà máy và nhiều công trình hạ tầng ngoài trời.

Tổng quan về cáp quang Alantek Singlemode 4FO Outdoor

Cáp quang Alantek Singlemode 4FO Outdoor 306-STA704-Y000 thuộc dòng cáp quang ngoài trời của Alantek. Theo thông tin giới thiệu, thương hiệu Alantek được thành lập năm 1998 và cung cấp nhiều sản phẩm phục vụ hệ thống mạng như cáp quang Singlemode, Multimode, cáp mạng đồng và các phụ kiện kết nối.

Mã 306-STA704-Y000 được trang bị 4 sợi quang đơn mốt. Số lượng này phù hợp với những tuyến cần một hoặc hai đường truyền chính, đồng thời vẫn có thể bố trí sợi dự phòng tùy phương án thiết kế.

Những đặc điểm chính của sản phẩm gồm:

• Mã sản phẩm 306-STA704-Y000.
• Dung lượng 4 sợi quang.
• Loại sợi Singlemode.
• Thiết kế dành cho môi trường ngoài trời.
• Cấu trúc ống lỏng Loose Tube.
• Có hợp chất điền đầy hỗ trợ chống ẩm.
• Ống lỏng có độ bền cơ học cao.
• Trang bị băng thép PSP.
• Tăng khả năng chịu lực và chống va đập.
• Hỗ trợ ngăn nước và hơi ẩm.
• Áo khoác ngoài bằng nhựa PE.
• Có khả năng chịu ảnh hưởng của tia cực tím.
• Kết cấu tương đối gọn, thuận tiện vận chuyển và thi công.

Sợi quang truyền tín hiệu bằng ánh sáng nên không bị nhiễu điện từ theo cách thường gặp ở cáp đồng. Đặc điểm này giúp sản phẩm phù hợp với các tuyến đi qua nhà máy, khu kỹ thuật hoặc khu vực có nhiều thiết bị điện.

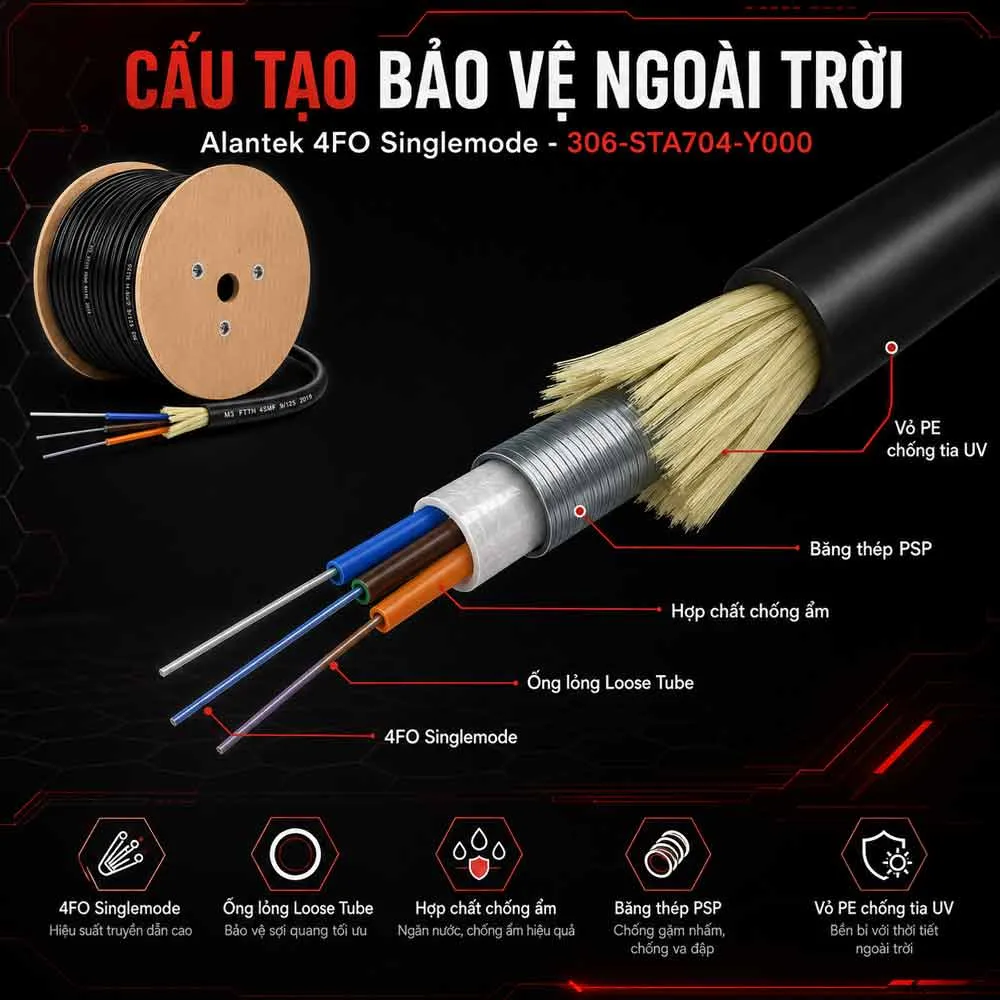

Cấu tạo bảo vệ của cáp Alantek 306-STA704-Y000

Thành phần truyền dẫn của sản phẩm gồm 4 sợi quang Singlemode. Các sợi được bố trí bên trong ống lỏng thay vì liên kết chặt trực tiếp với lớp vỏ ngoài.

Cấu trúc ống lỏng giúp tạo khoảng không bảo vệ cho sợi quang, mang lại một số lợi ích như:

• Giảm lực kéo truyền trực tiếp đến sợi.
• Hạn chế ảnh hưởng của rung động.
• Cho phép sợi dịch chuyển trong giới hạn thiết kế.
• Giảm tác động do co giãn nhiệt của lớp vỏ.
• Bảo vệ sợi khi cáp bị uốn hoặc thay đổi nhiệt độ.

Chiều dài của các sợi quang được kiểm soát phù hợp với kết cấu cơ học của cáp. Việc bố trí đúng độ dài giúp sợi không bị căng quá mức khi cáp chịu lực kéo, uốn hoặc co giãn ngoài môi trường.

Bên trong ống lỏng có hợp chất điền đầy. Thành phần này hỗ trợ:

• Hạn chế nước và hơi ẩm xâm nhập.
• Giảm khả năng nước lan dọc theo ống.
• Bảo vệ sợi quang trong môi trường ngoài trời.
• Hạn chế tác động của hiện tượng thủy phân lên ống lỏng.

Bao quanh phần lõi là băng thép PSP. Đây là lớp gia cường quan trọng, có tác dụng:

• Tăng khả năng chịu va đập.
• Hạn chế tác động từ lực ép.
• Tạo thêm lớp cản ẩm.
• Bảo vệ ống lỏng trước vật sắc.
• Hỗ trợ hạn chế tác động từ côn trùng và động vật gặm nhấm.

Lớp ngoài cùng được làm bằng Polyethylene, thường viết tắt là PE. Vật liệu này phù hợp với cáp ngoài trời nhờ khả năng:

• Chịu thời tiết tốt hơn PVC trong nhà.
• Hỗ trợ chống tia UV.
• Hạn chế nước và hơi ẩm.
• Bảo vệ cáp trước ma sát.
• Duy trì độ bền cơ học trong quá trình sử dụng.

Mặc dù cáp có cấu trúc hỗ trợ chống ẩm, các điểm đấu nối vẫn phải được bảo vệ bằng măng xông, ODF hoặc hộp phối quang phù hợp. Nước vẫn có thể xâm nhập tại đầu cáp nếu phụ kiện không được làm kín đúng kỹ thuật.

Hiệu suất truyền dẫn và tiêu chuẩn liên quan

Sợi quang Singlemode có lõi truyền sáng nhỏ và được thiết kế để truyền một mode ánh sáng chính. So với sợi Multimode, cấu trúc này giúp giảm tán sắc mode và phù hợp hơn với những tuyến có khoảng cách lớn.

Cáp có thể đáp ứng các nhu cầu như:

• Truyền dữ liệu giữa các tòa nhà.
• Kết nối mạng đường trục.
• Mạng viễn thông.
• Camera giám sát khoảng cách xa.
• Kết nối switch quang.
• Truyền dữ liệu trong khu công nghiệp.
• Hệ thống điều khiển từ xa.
• Mở rộng mạng nội bộ giữa nhiều khu vực.

Dung lượng 4FO cho phép đơn vị triển khai phân bổ các sợi theo nhiều phương án. Chẳng hạn, một cặp sợi có thể dùng cho đường truyền chính và cặp còn lại được sử dụng cho hệ thống khác hoặc làm dự phòng.

Hiệu suất thực tế của tuyến quang phụ thuộc vào:

• Loại sợi Singlemode cụ thể.
• Bước sóng vận hành.
• Chiều dài toàn tuyến.
• Số lượng mối hàn.
• Chất lượng đầu nối.
• Module quang sử dụng.
• Bán kính uốn của cáp.
• Tay nghề thi công.

Theo nội dung được cung cấp, các dòng cáp quang Alantek có liên quan đến những tiêu chuẩn sau:

• EN 50173:2002.
• ISO/IEC 11801.
• ANSI/TIA/EIA-568.3:2002.
• ANSI X3.166-1990.
• IEC 9314-3.
• IEC 60793-2-10.
• IEC 60793-2-50.
• IEC 60794-1.
• ITU-T G.652.
• ITU-T G.652A, G.652B, G.652C và G.652D.
• Các phân loại Type 1, B1.3 hoặc B4 theo tài liệu tương ứng.

Nguồn cũ cũng liệt kê ANSI/TIA/EIA-568.2 và các phân loại OM1, OM2. Tuy nhiên:

• ANSI/TIA/EIA-568.2 chủ yếu liên quan đến hệ thống cáp đồng cân bằng.
• OM1 và OM2 là các phân loại thường dùng cho sợi quang Multimode.
• IEC 60793-2-10 cũng thường liên quan đến nhóm sợi Multimode.

Trong khi đó, 306-STA704-Y000 được mô tả là cáp Singlemode. Vì vậy, các tiêu chuẩn cần ưu tiên đối chiếu cho mã sản phẩm này là ITU-T G.652, IEC 60793-2-50, IEC 60794-1 và catalogue chính thức của đúng phiên bản.

Không nên dùng OM1 hoặc OM2 để mô tả sợi Singlemode nếu tài liệu kỹ thuật của mã 306-STA704-Y000 không xác nhận.

Ứng dụng của cáp quang Alantek Singlemode 4FO ngoài trời

Nhờ lớp vỏ PE, cấu trúc ống lỏng và băng thép PSP, sản phẩm phù hợp với nhiều hệ thống hạ tầng ngoài trời.

Các ứng dụng tiêu biểu gồm:

• Mạng viễn thông.
• Kết nối giữa các tòa nhà.
• Khu đô thị và khu dân cư.
• Hệ thống camera giám sát.
• Đường hầm và công trình ngầm.
• Nhà máy và khu công nghiệp.
• Mạng nội bộ có khoảng cách lớn.
• Hệ thống điều khiển từ xa.
• Tuyến cáp đi trong cống hoặc ống kỹ thuật.
• Kết nối phòng máy với các khu vực khác.
• Mạng truyền dẫn tại môi trường khắc nghiệt.

Trong hệ thống camera, cáp phù hợp với những tuyến vượt quá khoảng cách truyền dẫn hiệu quả của cáp mạng đồng. Tín hiệu có thể được chuyển đổi thông qua converter quang hoặc switch có cổng SFP tương thích.

Tại khu đô thị, sản phẩm có thể kết nối các tòa nhà, tủ kỹ thuật, chốt bảo vệ và khu vực camera. Bốn sợi quang giúp hệ thống vừa đáp ứng nhu cầu hiện tại, vừa có thể bố trí tuyến dự phòng.

Trong nhà máy, tín hiệu quang ít bị ảnh hưởng bởi nhiễu điện từ từ máy móc, động cơ và đường điện. Tuy nhiên, cáp có băng thép PSP nên bản thân kết cấu vẫn chứa thành phần kim loại.

Nguồn cũ đề cập khả năng sử dụng tại tuyến đường cao thế. Với cấu trúc có băng thép, việc triển khai gần đường điện cao thế cần được thiết kế cẩn thận vì lớp kim loại có thể chịu ảnh hưởng của cảm ứng điện.

Trước khi thi công tại khu vực này cần đánh giá:

• Khoảng cách an toàn với đường điện.
• Khả năng cảm ứng trên băng thép.
• Yêu cầu liên kết và tiếp địa.
• Quy định của đơn vị quản lý điện lực.
• Phương án dùng cáp hoàn toàn phi kim loại nếu cần.

Với tuyến treo gần đường cao thế, cáp ADSS phi kim loại thường là phương án cần được xem xét thay vì mặc định sử dụng cáp có băng thép PSP.

Lưu ý khi lựa chọn và thi công cáp quang 4FO

Trước khi đặt hàng, cần kiểm tra đúng mã 306-STA704-Y000, dung lượng 4FO và loại sợi Singlemode. Việc nhầm sang phiên bản Multimode hoặc mã có số lượng sợi khác có thể khiến thiết bị và phụ kiện không tương thích.

Các thông tin nên được đối chiếu gồm:

• Loại sợi quang cụ thể.
• Chuẩn ITU-T của sợi.
• Suy hao tại từng bước sóng.
• Đường kính cáp.
• Trọng lượng.
• Lực kéo cho phép.
• Bán kính uốn.
• Phương thức lắp đặt.
• Chiều dài đóng gói.
• Hồ sơ xuất xứ và chất lượng.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Không bẻ cáp nhỏ hơn bán kính uốn quy định.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo cáp qua cạnh kim loại sắc.
• Không làm dập hoặc xoắn phần lõi.
• Bịt kín đầu cáp khi chưa đấu nối.
• Sử dụng măng xông quang ngoài trời phù hợp.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Đánh số và quản lý từng sợi.
• Kiểm tra tiếp địa đối với lớp kim loại nếu thiết kế yêu cầu.
• Đo kiểm toàn tuyến sau khi hoàn thành.

Nếu cáp đi trong cống hoặc ống ngầm, cần kiểm tra nước, bùn và vật cản trước khi kéo. Trường hợp chôn trực tiếp, phải xác nhận mã sản phẩm có được nhà sản xuất cho phép sử dụng theo phương thức đó hay không.

Các tuyến quang nên được đo bằng máy đo công suất quang hoặc OTDR để xác định:

• Tổng suy hao.
• Vị trí các mối hàn.
• Khoảng cách tuyến.
• Điểm uốn bất thường.
• Đầu nối có phản xạ cao.
• Vị trí đứt hoặc tổn thương sợi.

Cáp quang Alantek Singlemode 4FO Outdoor 306-STA704-Y000 là giải pháp phù hợp với những tuyến truyền dẫn ngoài trời cần khoảng cách xa và khả năng bảo vệ cơ học tốt. Cấu trúc ống lỏng, hợp chất chống ẩm, băng thép PSP cùng lớp vỏ PE chống tia UV giúp sản phẩm đáp ứng mạng viễn thông, camera, khu đô thị, nhà máy và nhiều công trình hạ tầng quang.
