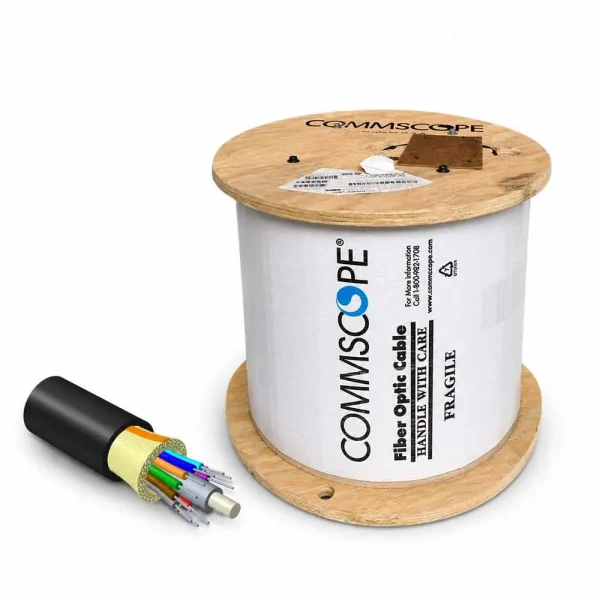

Cáp quang CommScope Indoor OM3 24FO 760070292

Cáp quang CommScope Indoor OM3 24FO 760070292 là dòng cáp quang Multimode dung lượng 24 sợi, được thiết kế cho các hệ thống truyền dẫn tốc độ cao trong nhà. Sản phẩm sử dụng sợi OM3 kích thước 50/125µm, tối ưu cho nguồn phát VCSEL và cung cấp băng thông hiệu dụng lên đến 2.000MHz·km tại bước sóng 850nm.

Cấu trúc ống đệm lỏng kết hợp phương pháp bện SZ quanh phần tử chịu lực trung tâm giúp bảo vệ sợi quang trước lực kéo, rung động và các tác động cơ học trong quá trình thi công. Với dung lượng 24FO, sản phẩm phù hợp với trung tâm dữ liệu, phòng máy chủ, mạng đường trục trong tòa nhà và những hệ thống cần triển khai nhiều kết nối quang trên cùng một tuyến cáp.

Tổng quan về Cáp quang CommScope Indoor OM3 24FO 760070292

Cáp quang CommScope Indoor OM3 24FO thuộc nhóm cáp quang đa mốt, sử dụng sợi OM3 có đường kính lõi 50µm và đường kính lớp phản xạ 125µm. Thông số này thường được ký hiệu là 50/125µm.

Sợi OM3 được tối ưu để làm việc với nguồn phát VCSEL – Vertical-Cavity Surface-Emitting Laser. Đây là loại nguồn quang thường được sử dụng trong các ứng dụng Ethernet tốc độ cao tại trung tâm dữ liệu và hệ thống mạng nội bộ.

So với OM1 và OM2, sợi OM3 có băng thông cao hơn, nhờ đó hỗ trợ tốt hơn các kết nối 10GbE, 40GbE và 100GbE trong giới hạn khoảng cách tương ứng.

Những đặc điểm chính của sản phẩm gồm:

• Thương hiệu CommScope.
• Mã sản phẩm 760070292.
• Dung lượng 24 sợi quang.
• Loại sợi Multimode OM3.
• Kích thước sợi 50/125µm.
• Tối ưu cho nguồn quang VCSEL.
• Băng thông hiệu dụng lên đến 2.000MHz·km.
• Thiết kế dành cho môi trường trong nhà.
• Cấu trúc ống đệm lỏng.
• Bện theo phương pháp SZ.
• Có phần tử chịu lực trung tâm.
• Có giải pháp hạn chế nước và hơi ẩm.
• Phù hợp với hệ thống truyền dữ liệu tốc độ cao.

Dung lượng 24FO cho phép đơn vị triển khai tổ chức nhiều kết nối quang Duplex hoặc các liên kết quang song song. Một phần sợi có thể được sử dụng cho hệ thống hiện tại, trong khi số còn lại được giữ làm dự phòng cho nhu cầu mở rộng.

Cáp quang Multimode OM3 thường có màu áo khoác Aqua để nhận diện. Tuy nhiên, màu vỏ thực tế của mã 760070292 cần được kiểm tra trực tiếp trên thân cáp hoặc catalogue của đúng phiên bản.

Cấu tạo bảo vệ và khả năng chịu lực của cáp

Cáp quang CommScope OM3 24FO được tổ chức thành nhiều nhóm sợi nhằm quản lý 24 sợi quang trong cùng một thân cáp. Các sợi được đặt trong những ống đệm lỏng và bố trí xung quanh phần tử chịu lực trung tâm.

Hệ thống 24 sợi quang OM3

Hai mươi bốn sợi quang là thành phần trực tiếp truyền tín hiệu. Tùy thiết kế hệ thống, các sợi có thể được phân bổ cho:

• Kết nối giữa các switch.
• Đường truyền máy chủ và thiết bị lưu trữ.
• Mạng đường trục giữa các tầng.
• Kết nối nhiều tủ rack.
• Hệ thống camera giám sát.
• Đường truyền chính và dự phòng.
• Các liên kết quang song song tốc độ cao.

Với liên kết Duplex thông thường, 24 sợi có thể tạo thành nhiều cặp truyền – nhận độc lập. Đối với 40G hoặc 100G, số lượng sợi sử dụng cho mỗi liên kết còn phụ thuộc vào chuẩn module và phương thức truyền.

Công nghệ ống đệm lỏng

Các sợi quang được đặt trong ống lỏng thay vì cố định chặt trực tiếp với lớp áo khoác. Thiết kế này tạo ra khoảng không bảo vệ để sợi có thể dịch chuyển trong phạm vi cho phép khi cáp bị kéo, uốn hoặc rung.

Cấu trúc đệm lỏng hỗ trợ:

• Hạn chế lực kéo tác động trực tiếp lên sợi.
• Giảm nguy cơ sợi bị căng quá mức.
• Bảo vệ sợi trước rung động và va chạm.
• Hạn chế ảnh hưởng do thay đổi nhiệt độ.
• Giảm nguy cơ gãy hoặc tổn thương lõi quang.
• Duy trì độ ổn định cơ học của cáp.

Ống đệm lỏng giúp bảo vệ sợi nhưng không có nghĩa cáp có thể bị kéo hoặc bẻ cong tùy ý. Khi thi công vẫn cần tuân thủ lực kéo tối đa và bán kính uốn do nhà sản xuất quy định.

Phương pháp bện SZ

Các ống đệm chứa sợi quang được bện quanh phần tử chịu lực trung tâm theo phương pháp SZ. Với thiết kế này, hướng xoắn được thay đổi luân phiên dọc thân cáp thay vì xoắn liên tục theo một chiều.

Phương pháp bện SZ mang lại một số lợi ích như:

• Phân bố lực kéo đồng đều hơn.
• Hạn chế áp lực tập trung lên từng ống đệm.
• Giảm nguy cơ xoắn sợi khi kéo cáp.
• Giữ các nhóm sợi ở vị trí ổn định.
• Thuận tiện khi tách ống và xử lý sợi tại ODF.

Theo thông tin sản phẩm, cáp có cấu trúc bện hai lớp nhằm tăng độ chắc chắn và khả năng bảo vệ cơ học. Cấu tạo cụ thể của từng lớp nên được đối chiếu với mặt cắt kỹ thuật của mã 760070292.

Phần tử chịu lực trung tâm

Thành phần chịu lực được bố trí tại trung tâm thân cáp, đóng vai trò tiếp nhận và phân tán lực kéo trong quá trình thi công.

Bộ phận này giúp:

• Hạn chế lực tác động lên sợi quang.
• Giữ các ống đệm đúng vị trí.
• Giảm nguy cơ biến dạng thân cáp.
• Tăng khả năng chịu uốn trong giới hạn kỹ thuật.
• Duy trì kết cấu ổn định khi kéo qua máng hoặc ống.

Ngoài thành phần chịu lực trung tâm, từng nhóm sợi có thể có thêm vật liệu gia cường nhỏ hơn để hỗ trợ bảo vệ và ổn định cấu trúc.

Giải pháp hạn chế nước và hơi ẩm

Khoảng trống trong ống đệm được bổ sung hợp chất hoặc vật liệu hỗ trợ ngăn ẩm. Thành phần này có tác dụng:

• Hạn chế nước tiếp xúc với sợi quang.
• Giảm khả năng hơi ẩm lan dọc theo ống.
• Bảo vệ phần lõi trong môi trường có độ ẩm.
• Duy trì độ ổn định của kết cấu bên trong.

Khả năng hạn chế nước của cáp không thay thế cho việc bảo vệ các điểm đấu nối. ODF, mối hàn, đầu cáp và phụ kiện vẫn phải được lắp đặt, quản lý và làm kín đúng kỹ thuật.

Băng thông OM3 và khả năng hỗ trợ Ethernet tốc độ cao

Sợi OM3 trong cáp có băng thông hiệu dụng lên đến 2.000MHz·km tại bước sóng 850nm. Thông số này được xác định theo phương pháp Effective Modal Bandwidth và phản ánh khả năng làm việc với nguồn phát laser VCSEL.

Sản phẩm có thể được sử dụng trong các hệ thống:

• Fast Ethernet.
• Gigabit Ethernet.
• 10 Gigabit Ethernet.
• 40 Gigabit Ethernet.
• 100 Gigabit Ethernet.
• Mạng lưu trữ tốc độ cao.
• Kết nối máy chủ và switch.
• Hạ tầng mạng trung tâm dữ liệu.

Khoảng cách truyền dẫn tham khảo được cung cấp gồm:

Chuẩn truyền dẫn	Khoảng cách tham khảo
Fast Ethernet	Lên đến 2.000m
10 Gigabit Ethernet	Khoảng 300m
40 Gigabit Ethernet	Khoảng 100m
100 Gigabit Ethernet	Khoảng 70m

Những giá trị này không phải mức bảo đảm cố định cho mọi công trình. Khoảng cách thực tế phụ thuộc vào:

• Chuẩn module quang.
• Phương thức truyền nối tiếp hoặc song song.
• Số lượng sợi sử dụng.
• Số mối hàn trên tuyến.
• Số cặp đầu nối.
• Suy hao của dây nhảy và adapter.
• Chất lượng thi công.
• Bán kính uốn của cáp.

Nguồn cũ ghi tốc độ tối thiểu là 40Gbps và tối đa là 100Gbps. Cách mô tả này chưa đầy đủ vì OM3 cũng có thể sử dụng cho những ứng dụng tốc độ thấp hơn như 1Gbps và 10Gbps.

Do đó, nên hiểu rằng 40G và 100G là những chuẩn tốc độ cao mà OM3 có thể hỗ trợ trong cấu hình tương thích, không phải giới hạn tốc độ tối thiểu của cáp.

Theo thông tin sản phẩm, tổng suy hao toàn tuyến tối đa được đề cập là 1,9dB. Đây cần được hiểu là ngân sách suy hao của một kênh truyền cụ thể, thường bao gồm:

• Suy hao trên chiều dài sợi.
• Suy hao tại mối hàn.
• Suy hao của adapter.
• Suy hao tại đầu connector.
• Suy hao của cassette và dây nhảy.

Không nên áp dụng mức 1,9dB cho mọi cấu hình mà chưa đối chiếu yêu cầu của module quang và tiêu chuẩn Ethernet đang sử dụng.

Để khai thác hiệu suất OM3, hệ thống nên sử dụng đồng bộ:

• Module quang Multimode hỗ trợ OM3.
• Dây nhảy OM3 50/125µm.
• Pigtail Multimode OM3.
• Adapter phù hợp.
• ODF có dung lượng tối thiểu 24FO.
• Cassette MPO/MTP nếu triển khai truyền song song.
• Đầu nối LC, SC hoặc MPO/MTP theo thiết kế.

Việc sử dụng nhầm module Singlemode, dây nhảy OM1/OM2 hoặc phụ kiện suy hao cao có thể giới hạn tốc độ và khoảng cách của toàn tuyến.

Ứng dụng của Cáp quang CommScope Indoor OM3 24FO

Với 24 sợi quang và băng thông cao, sản phẩm phù hợp với những hệ thống cần mật độ kết nối lớn nhưng chưa cần đến dung lượng 48FO.

Các ứng dụng tiêu biểu gồm:

• Trung tâm dữ liệu.
• Phòng máy chủ.
• Mạng backbone trong tòa nhà.
• Kết nối giữa nhiều tủ rack.
• Văn phòng và doanh nghiệp lớn.
• Nhà máy và khu công nghiệp.
• Trường học và bệnh viện.
• Trung tâm thương mại.
• Hệ thống camera giám sát tập trung.
• Mạng riêng nội bộ.
• Hệ thống lưu trữ dữ liệu.

Trong trung tâm dữ liệu, cáp có thể kết nối khu vực phân phối chính với các tủ rack hoặc khu vực máy chủ. Dung lượng 24 sợi cho phép triển khai nhiều kết nối Duplex, đồng thời tạo điều kiện sử dụng module MPO/MTP cho các liên kết song song.

Trong mạng backbone của tòa nhà, các sợi có thể được phân chia cho từng tầng hoặc từng phòng ban. Một số sợi được giữ làm dự phòng để hệ thống có thể mở rộng mà không cần kéo thêm tuyến cáp mới.

Tại nhà máy, tín hiệu truyền bằng ánh sáng nên không chịu nhiễu điện từ theo cơ chế của cáp đồng. Điều này phù hợp với khu vực có nhiều động cơ, biến tần và máy móc công suất lớn.

Trong hệ thống camera, 24 sợi quang có thể được phân bổ cho nhiều khu vực giám sát, giúp tập trung tín hiệu về phòng điều hành trên cùng một tuyến cáp.

Sản phẩm được thiết kế cho môi trường trong nhà, thích hợp lắp đặt trong:

• Máng cáp.
• Ống kỹ thuật.
• Trần kỹ thuật.
• Phòng máy.
• Tủ rack.
• Hộp phối quang.
• Khu vực được che chắn khỏi thời tiết.

Không nên lắp trực tiếp ngoài trời lâu dài nếu tài liệu của nhà sản xuất không xác nhận khả năng chống tia UV, nước và điều kiện khí hậu.

Tiêu chuẩn và lưu ý khi lựa chọn, thi công sản phẩm

Nguồn nội dung cũ cho rằng cáp tuân thủ ITU-T G.652D và G.655. Tuy nhiên, đây là những tiêu chuẩn thường áp dụng cho sợi quang Singlemode.

Trong khi đó, Cáp quang CommScope Indoor OM3 24FO 760070292 sử dụng sợi Multimode OM3 50/125µm. Vì vậy, không nên dùng G.652D hoặc G.655 để mô tả trực tiếp loại sợi của sản phẩm nếu catalogue chính thức không xác nhận.

Các thông tin cần ưu tiên kiểm tra gồm:

• Mã sản phẩm 760070292.
• Dung lượng 24FO.
• Loại sợi Multimode OM3.
• Kích thước 50/125µm.
• Băng thông tại bước sóng 850nm.
• Khả năng tương thích với nguồn VCSEL.
• Vật liệu áo khoác.
• Cấp phản ứng với lửa.
• Lực kéo tối đa.
• Bán kính uốn khi thi công và vận hành.
• Đường kính và trọng lượng cáp.
• Dải nhiệt độ sử dụng.
• Catalogue của đúng mã sản phẩm.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Tuân thủ bán kính uốn tối thiểu.
• Không làm dập hoặc xoắn thân cáp.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo trực tiếp qua cạnh sắc.
• Không siết dây rút quá chặt.
• Quản lý từng ống và từng sợi rõ ràng.
• Sử dụng ODF đủ dung lượng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Làm sạch đầu connector trước khi kết nối.
• Đo kiểm toàn tuyến sau khi hoàn thành.

Với các hệ thống 40G hoặc 100G, cần kiểm tra thêm:

• Số lượng sợi cần dùng cho mỗi kênh.
• Sơ đồ phân cực của đầu MPO/MTP.
• Tính tương thích của cassette.
• Suy hao của dây nhảy và đầu nối.
• Ngân sách công suất của module quang.
• Tổng suy hao toàn tuyến.

Sau thi công, cáp nên được đo bằng máy đo công suất quang hoặc OTDR để xác định tổng suy hao, chiều dài, vị trí mối hàn và những điểm uốn bất thường.

Cáp quang CommScope Indoor OM3 24FO 760070292 là giải pháp phù hợp cho hệ thống mạng trong nhà cần dung lượng sợi lớn và khả năng truyền dữ liệu tốc độ cao. Cấu trúc 24 sợi OM3 50/125µm, công nghệ đệm lỏng, phương pháp bện SZ và phần tử chịu lực trung tâm giúp sản phẩm đáp ứng tốt trung tâm dữ liệu, phòng server, mạng backbone cùng nhiều dự án hạ tầng quang.
