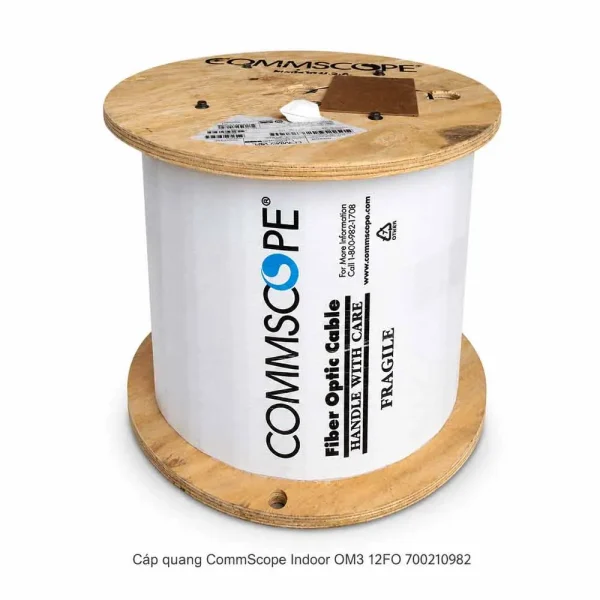

Cáp quang CommScope Indoor OM3 12FO 700210982

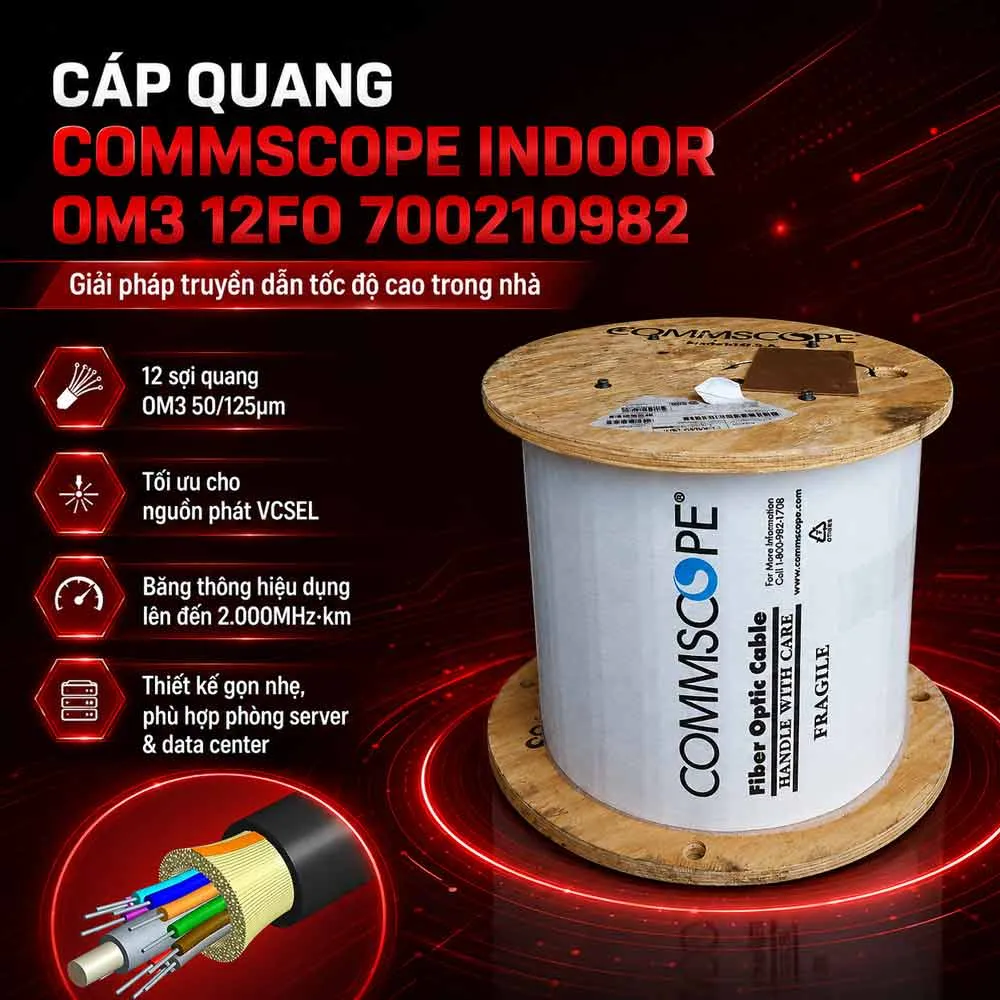

Cáp quang CommScope Indoor OM3 12FO 700210982 là dòng cáp quang Multimode trong nhà được trang bị 12 sợi OM3 kích thước 50/125µm. Sản phẩm được tối ưu cho nguồn phát VCSEL, cung cấp băng thông hiệu dụng lên đến 2.000MHz·km và phù hợp với các hệ thống cần truyền dữ liệu tốc độ cao trong phạm vi ngắn hoặc trung bình.

Với thiết kế nhỏ gọn, trọng lượng nhẹ, cấu trúc chịu lực và lớp áo khoác LSZH, cáp phù hợp để xây dựng mạng đường trục tại phòng server, trung tâm dữ liệu, văn phòng, nhà máy và các tòa nhà có mật độ kết nối quang lớn. Dung lượng 12FO cũng tạo điều kiện phân chia nhiều đường truyền hoặc dành sẵn sợi dự phòng cho nhu cầu mở rộng.

Tổng quan về Cáp quang CommScope Indoor OM3 12FO 700210982

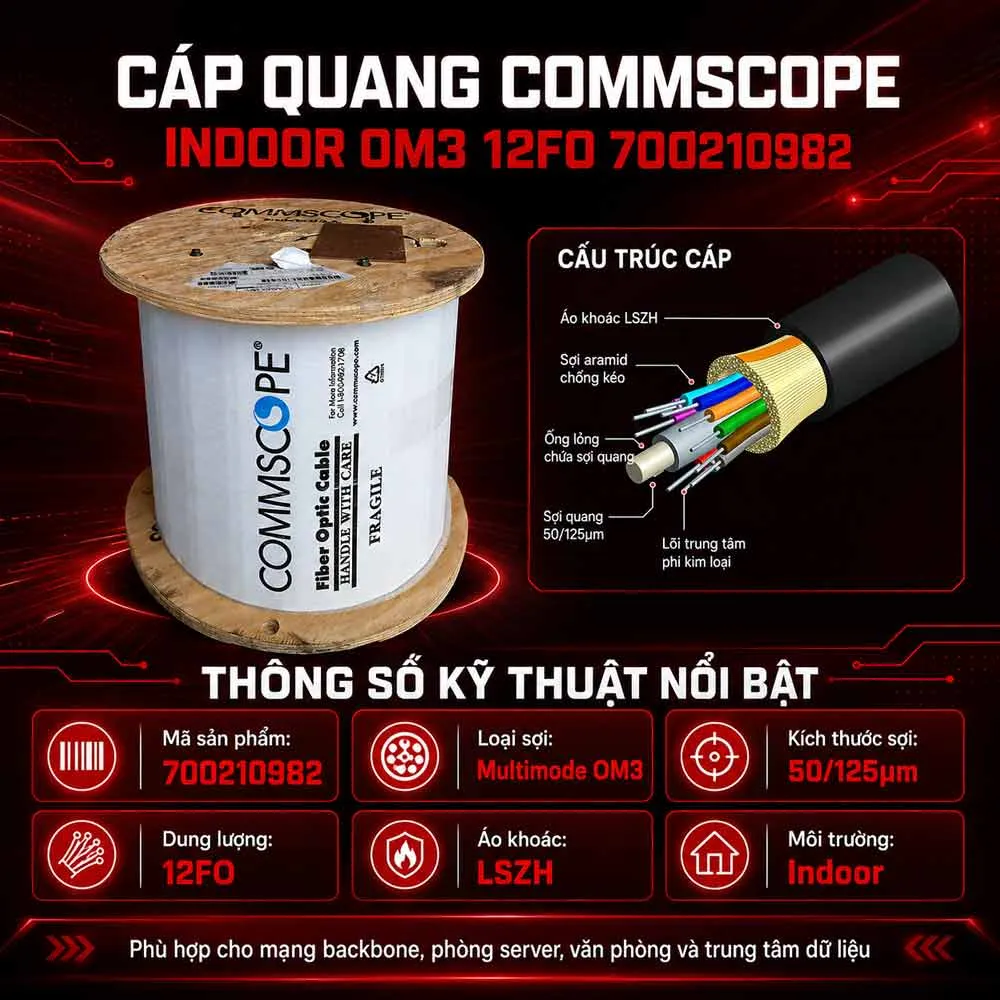

CommScope 700210982 thuộc nhóm cáp quang đa mốt OM3. Sản phẩm chứa 12 sợi quang trong cùng một thân cáp, giúp triển khai nhiều kết nối mà không phải kéo quá nhiều tuyến riêng biệt.

Mỗi sợi quang có cấu trúc 50/125µm, trong đó:

• 50µm là đường kính phần lõi truyền ánh sáng.
• 125µm là đường kính lớp phản xạ bao quanh lõi.

Sợi OM3 được tối ưu cho nguồn phát VCSEL – Vertical-Cavity Surface-Emitting Laser ở bước sóng 850nm. So với OM1 và OM2, OM3 cung cấp băng thông cao hơn, phù hợp hơn với Ethernet 10G, 40G và 100G trong giới hạn khoảng cách tương ứng.

Những thông tin chính của sản phẩm gồm:

• Thương hiệu CommScope.
• Mã sản phẩm 700210982.
• Dung lượng 12 sợi quang.
• Loại sợi Multimode OM3.
• Kích thước sợi 50/125µm.
• Tối ưu cho nguồn phát VCSEL.
• Băng thông hiệu dụng lên đến 2.000MHz·km.
• Thiết kế dành cho môi trường trong nhà.
• Áo khoác ngoài bằng vật liệu LSZH.
• Kết cấu khô, không chứa kim loại theo mô tả sản phẩm.
• Có thành phần chịu lực trung tâm.
• Có sợi tổng hợp gia cường.
• Kích thước nhỏ và trọng lượng tương đối nhẹ.
• Phù hợp với hệ thống truyền dẫn tốc độ cao.

Với 12FO, cáp có thể tạo thành nhiều kết nối Duplex độc lập. Tùy kiến trúc mạng, các sợi còn có thể được phân bổ cho đường truyền chính, camera, hệ thống quản lý hoặc giữ làm dự phòng.

Màu Aqua thường được sử dụng để nhận diện cáp và dây nhảy OM3. Tuy nhiên, màu áo khoác thực tế của mã 700210982 cần được kiểm tra trên thân cáp hoặc tài liệu kỹ thuật của đúng phiên bản.

Cấu tạo và khả năng bảo vệ sợi quang

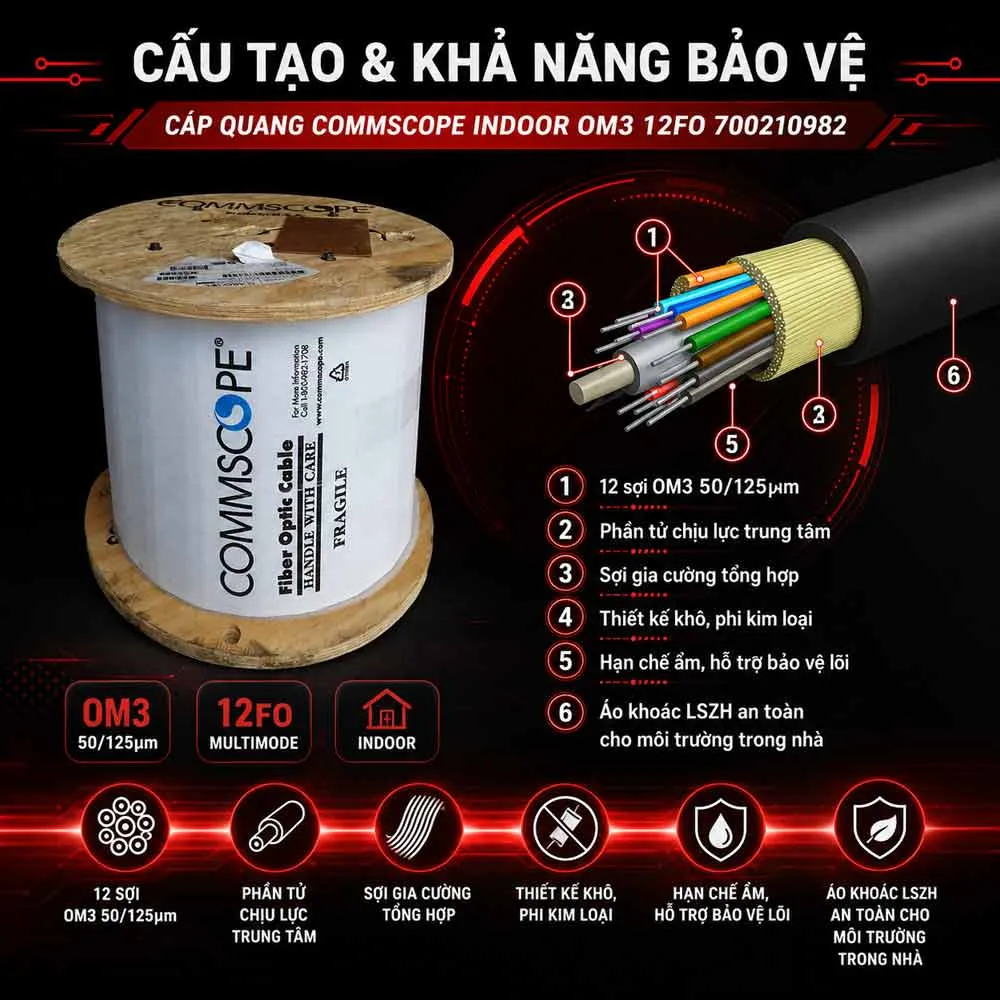

Cáp quang CommScope Indoor OM3 12FO được thiết kế với nhiều thành phần nhằm bảo vệ sợi quang trước lực kéo, uốn, rung động và tác động trong quá trình thi công.

Phần lõi truyền dẫn gồm 12 sợi quang OM3 bằng thủy tinh. Các sợi có thể được tổ chức thành nhóm để thuận tiện cho việc quản lý, hàn nối và đấu vào hộp phối quang.

Thành phần chịu lực trung tâm được bố trí trong cấu trúc lõi, có nhiệm vụ:

• Tiếp nhận lực kéo khi thi công.
• Hạn chế lực truyền trực tiếp đến sợi quang.
• Giữ kết cấu cáp ổn định.
• Giảm nguy cơ thân cáp bị biến dạng.
• Hỗ trợ cáp chịu uốn trong giới hạn kỹ thuật.

Ngoài phần tử trung tâm, cáp còn sử dụng các sợi tổng hợp chịu lực. Những sợi này giúp phân bố tải trọng trên thân cáp và bảo vệ phần lõi trước các tác động cơ học thông thường.

Nhờ kết cấu gia cường, sản phẩm có thể:

• Chịu lực kéo tốt hơn trong quá trình lắp đặt.
• Hạn chế nguy cơ sợi quang bị căng.
• Duy trì độ ổn định khi đi trong máng hoặc ống.
• Giảm tác động do rung động.
• Bảo vệ sợi khi cáp được uốn theo tuyến.

Khả năng chịu lực không có nghĩa cáp có thể bị kéo hoặc bẻ cong tùy ý. Lực kéo tối đa và bán kính uốn vẫn phải tuân theo hướng dẫn của CommScope.

Theo thông tin sản phẩm, cáp sử dụng cấu trúc vật liệu khô và không có thành phần kim loại. Thiết kế này mang lại một số lợi ích:

• Giảm trọng lượng của cáp.
• Hạn chế nguy cơ cảm ứng điện.
• Không cần xử lý tiếp địa cho thành phần kim loại.
• Thuận tiện hơn khi cắt, tuốt và xử lý.
• Giảm tải trọng lên máng cáp và kết cấu đỡ.
• Dễ vận chuyển trong công trình.

Sản phẩm còn có lớp bảo vệ hỗ trợ hạn chế nước và hơi ẩm xâm nhập. Với thiết kế khô, giải pháp chống ẩm có thể sử dụng băng hoặc sợi trương nở thay cho gel.

Cấu trúc này giúp:

• Hạn chế hơi ẩm lan dọc theo thân cáp.
• Bảo vệ sợi quang trong khu vực có độ ẩm.
• Giữ quá trình tuốt và làm sạch cáp thuận tiện hơn.
• Giảm lượng vật liệu cần xử lý khi hàn nối.

Khả năng chống ẩm của thân cáp không thay thế cho việc bảo vệ các đầu nối. ODF, đầu cáp và mối hàn vẫn phải được quản lý đúng kỹ thuật.

Bên ngoài cùng là lớp áo khoác LSZH, viết tắt của Low Smoke Zero Halogen. Vật liệu này được sử dụng nhằm:

• Hạn chế lượng khói khi xảy ra cháy.
• Giảm phát sinh khí chứa halogen.
• Hạn chế khí ăn mòn thiết bị điện tử.
• Tăng mức độ an toàn trong phòng kín.
• Phù hợp với phòng server và khu vực tập trung đông người.

LSZH không đồng nghĩa cáp hoàn toàn không cháy. Cấp phản ứng với lửa và tiêu chuẩn thử nghiệm cụ thể cần được kiểm tra trong catalogue hoặc chứng nhận của mã 700210982.

Hiệu suất truyền dẫn của sợi OM3 50/125µm

Sợi OM3 trong cáp được tối ưu cho nguồn VCSEL và có băng thông hiệu dụng lên đến 2.000MHz·km tại bước sóng 850nm. Băng thông này giúp sản phẩm đáp ứng nhiều ứng dụng Ethernet tốc độ cao.

Các chuẩn truyền dẫn có thể được triển khai gồm:

• Fast Ethernet.
• Gigabit Ethernet.
• 10 Gigabit Ethernet.
• 40 Gigabit Ethernet.
• 100 Gigabit Ethernet.
• Mạng lưu trữ tốc độ cao.
• Kết nối máy chủ và switch.
• Mạng backbone trong trung tâm dữ liệu.

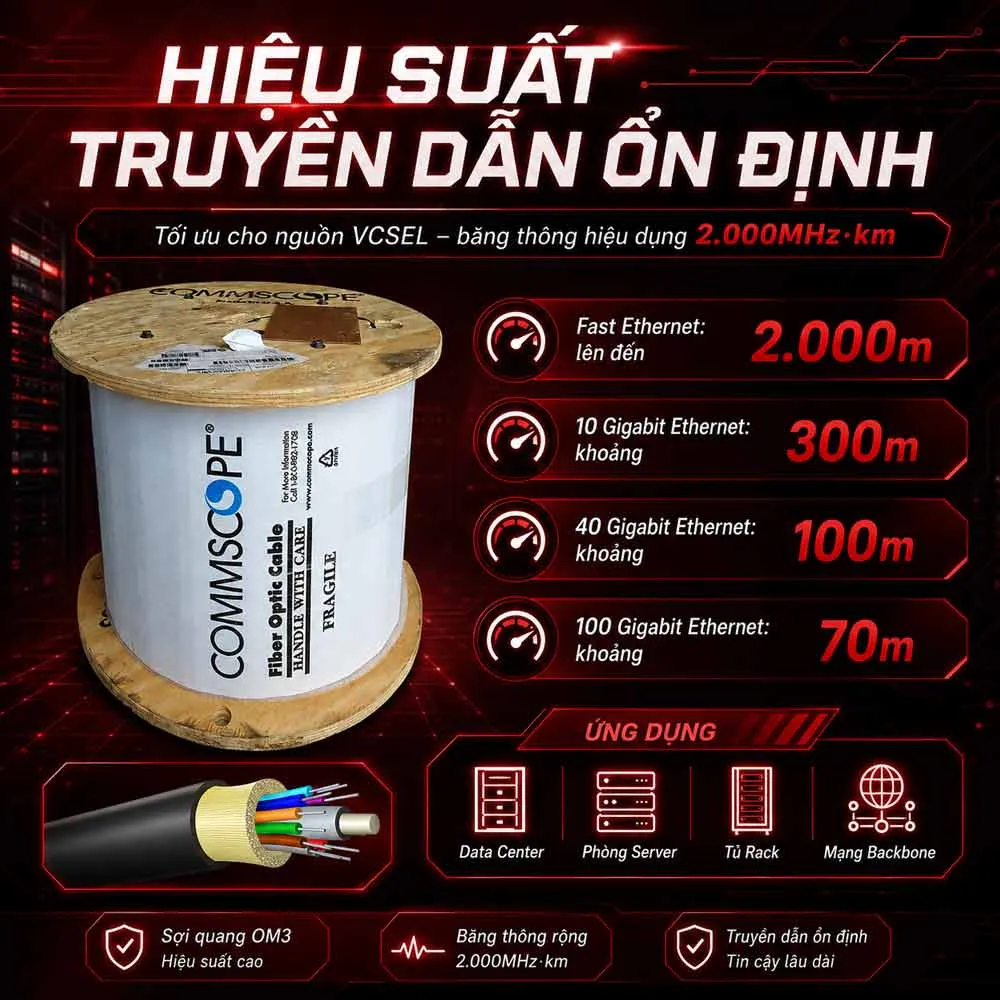

Khoảng cách truyền dẫn tham khảo của sợi OM3 được cung cấp như sau:

Chuẩn truyền dẫn	Khoảng cách tham khảo
Fast Ethernet	Lên đến 2.000m
10 Gigabit Ethernet	Khoảng 300m
40 Gigabit Ethernet	Khoảng 100m
100 Gigabit Ethernet	Khoảng 70m

Các giá trị trên không phải mức bảo đảm cố định cho mọi hệ thống. Khoảng cách thực tế còn phụ thuộc vào:

• Loại module quang.
• Phương thức truyền nối tiếp hoặc song song.
• Số lượng sợi sử dụng.
• Số mối hàn trên tuyến.
• Số cặp đầu nối.
• Suy hao của dây nhảy và adapter.
• Chất lượng thi công.
• Bán kính uốn của cáp.

Thông tin cũ cho rằng tốc độ tối thiểu của OM3 là 40Gbps và tối đa là 100Gbps. Cách diễn đạt này chưa chính xác vì OM3 vẫn có thể sử dụng cho các hệ thống 1Gbps và 10Gbps.

Nên hiểu rằng 40G và 100G là các chuẩn tốc độ cao mà OM3 có thể hỗ trợ khi sử dụng đúng module, số lượng sợi và cấu hình đường truyền.

Theo thông tin được cung cấp, tổng suy hao toàn tuyến tối đa được đề cập là 1,9dB. Đây nên được xem là ngân sách suy hao của một kênh truyền cụ thể, có thể bao gồm:

• Suy hao trên chiều dài sợi.
• Suy hao tại các mối hàn.
• Suy hao của adapter.
• Suy hao tại đầu connector.
• Suy hao của dây nhảy.
• Suy hao của cassette MPO/MTP nếu có.

Không nên áp dụng cố định mức 1,9dB cho mọi tuyến. Giới hạn thực tế phải được đối chiếu với chuẩn Ethernet và ngân sách công suất của module quang đang sử dụng.

Để khai thác hiệu suất của OM3, hệ thống nên sử dụng đồng bộ:

• Module quang Multimode hỗ trợ OM3.
• Dây nhảy quang OM3 50/125µm.
• Pigtail OM3.
• Adapter phù hợp.
• ODF có dung lượng tối thiểu 12FO.
• Cassette MPO/MTP nếu triển khai quang song song.
• Đầu nối LC, SC hoặc MPO/MTP theo thiết kế.

Việc kết hợp nhầm thiết bị Singlemode, dây nhảy OM1/OM2 hoặc phụ kiện có suy hao cao có thể làm giảm tốc độ và khoảng cách truyền dẫn.

Ứng dụng của cáp quang CommScope OM3 12FO trong nhà

Dung lượng 12 sợi giúp sản phẩm phù hợp với những hệ thống cần nhiều kết nối quang nhưng không yêu cầu số lượng lớn như dòng 24FO hoặc 48FO.

Các ứng dụng tiêu biểu gồm:

• Trung tâm dữ liệu.
• Phòng máy chủ.
• Mạng backbone trong tòa nhà.
• Kết nối giữa các tủ rack.
• Văn phòng và doanh nghiệp.
• Nhà máy và khu công nghiệp.
• Trường học và bệnh viện.
• Trung tâm thương mại.
• Hệ thống camera giám sát.
• Mạng riêng nội bộ.
• Hệ thống lưu trữ dữ liệu.

Trong phòng server, cáp có thể kết nối switch trung tâm với các tủ rack hoặc khu vực thiết bị. Mười hai sợi cho phép triển khai nhiều kết nối Duplex và vẫn có thể giữ lại sợi dự phòng.

Tại trung tâm dữ liệu, sản phẩm phù hợp với các tuyến nội bộ cần băng thông cao. Hệ thống có thể sử dụng đầu LC cho kết nối Duplex hoặc MPO/MTP trong những kiến trúc truyền quang song song.

Trong mạng backbone của tòa nhà, các sợi có thể được phân chia cho nhiều tầng hoặc khu vực. Việc kéo một tuyến 12FO giúp giảm số lượng cáp riêng và tạo điều kiện nâng cấp hệ thống về sau.

Tại nhà máy, tín hiệu quang không chịu nhiễu điện từ theo cơ chế thường gặp trên cáp đồng. Đây là lợi thế ở khu vực có nhiều máy móc, động cơ và biến tần.

Đối với camera giám sát, cáp có thể tập trung nhiều tuyến tín hiệu từ các khu vực khác nhau về phòng điều hành. Từng cặp sợi được phân bổ cho từng switch hoặc khu vực giám sát.

Do sản phẩm được thiết kế cho môi trường trong nhà, cáp thích hợp đi trong:

• Máng cáp.
• Ống kỹ thuật.
• Trần kỹ thuật.
• Phòng máy.
• Tủ rack.
• Hộp phối quang.
• Khu vực có mái che.

Không nên lắp đặt trực tiếp lâu dài ngoài trời nếu tài liệu kỹ thuật không xác nhận khả năng chịu tia UV, nước và điều kiện thời tiết.

Lưu ý khi lựa chọn và thi công mã 700210982

Nguồn nội dung cũ đề cập ITU-T G.652D và G.655. Tuy nhiên, đây là những tiêu chuẩn thường áp dụng cho sợi quang Singlemode.

Trong khi đó, Cáp quang CommScope Indoor OM3 12FO 700210982 sử dụng sợi Multimode OM3 50/125µm. Vì vậy, không nên sử dụng G.652D hoặc G.655 để mô tả trực tiếp loại sợi của sản phẩm nếu catalogue chính thức không xác nhận.

Trước khi đặt hàng cần kiểm tra:

• Đúng mã 700210982.
• Dung lượng 12FO.
• Loại sợi Multimode OM3.
• Kích thước sợi 50/125µm.
• Băng thông tại bước sóng 850nm.
• Khả năng tương thích với nguồn VCSEL.
• Vật liệu áo khoác LSZH.
• Cấp phản ứng với lửa.
• Cấu trúc khô và phi kim loại.
• Lực kéo tối đa.
• Bán kính uốn khi thi công và vận hành.
• Đường kính và trọng lượng cáp.
• Dải nhiệt độ sử dụng.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Tuân thủ bán kính uốn tối thiểu.
• Không làm dập hoặc xoắn thân cáp.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo trực tiếp qua cạnh sắc.
• Không siết dây rút quá chặt.
• Quản lý và đánh số từng sợi.
• Sử dụng ODF đủ dung lượng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Làm sạch connector trước khi kết nối.
• Đo kiểm toàn tuyến sau khi hoàn thành.

Nếu triển khai Ethernet 40G hoặc 100G, cần kiểm tra thêm:

• Chuẩn module quang.
• Số lượng sợi cần thiết cho mỗi kênh.
• Sơ đồ phân cực của đầu MPO/MTP.
• Khả năng tương thích của cassette.
• Suy hao của dây nhảy và adapter.
• Tổng ngân sách suy hao toàn tuyến.

Sau khi thi công, nên kiểm tra bằng máy đo công suất quang hoặc OTDR để xác định tổng suy hao, chiều dài, vị trí mối hàn và các điểm uốn bất thường.

Cáp quang CommScope Indoor OM3 12FO 700210982 là giải pháp phù hợp cho hệ thống mạng trong nhà cần băng thông lớn và mật độ kết nối quang ở mức vừa phải. Cấu trúc 12 sợi OM3 50/125µm, băng thông 2.000MHz·km, thiết kế khô phi kim loại và lớp áo khoác LSZH giúp sản phẩm đáp ứng tốt phòng server, trung tâm dữ liệu, mạng backbone cùng nhiều ứng dụng truyền dẫn tốc độ cao.
