Cáp quang Alantek Multimode 4 Fo Outdoor 306-STA504-Y000

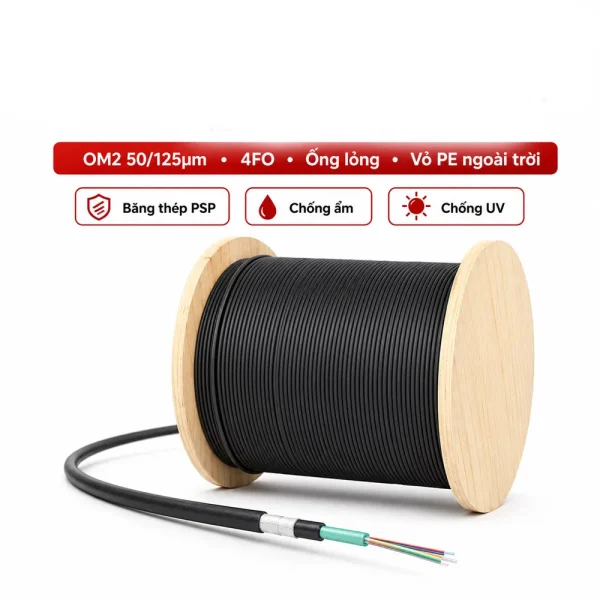

Cáp quang Alantek Multimode 4FO Outdoor 306-STA504-Y000 là dòng cáp quang ngoài trời có dung lượng 4 sợi, sử dụng sợi đa mốt OM2 với kích thước lõi 50/125µm. Sản phẩm được thiết kế theo cấu trúc ống lỏng, kết hợp hợp chất chống ẩm, băng thép PSP và lớp áo khoác PE để bảo vệ sợi quang trong điều kiện môi trường ngoài trời.

Nhờ khả năng truyền dữ liệu tốc độ cao trên khoảng cách ngắn và trung bình, cáp phù hợp với mạng LAN, mạng riêng, kết nối giữa các tòa nhà, hệ thống camera, nhà máy, khu đô thị và nhiều công trình hạ tầng quang.

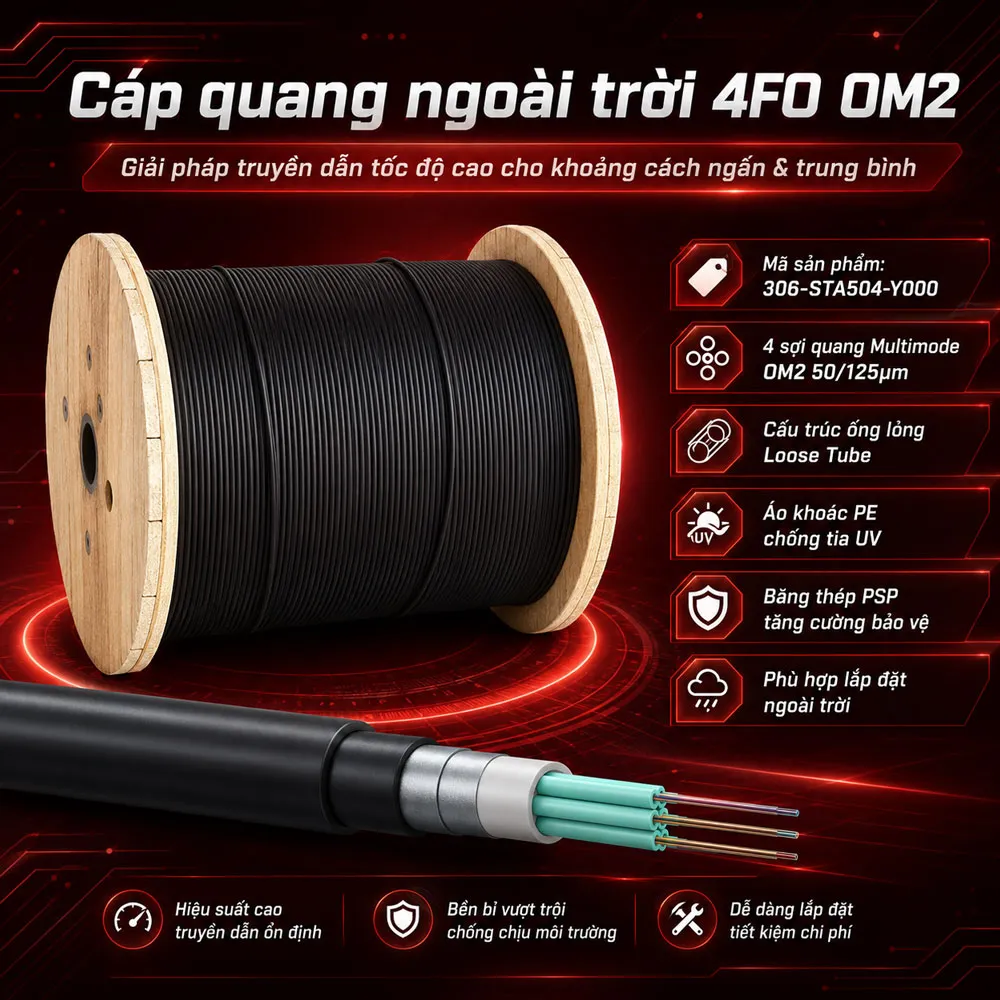

Tổng quan về cáp quang Alantek Multimode 4FO Outdoor

Alantek 306-STA504-Y000 được trang bị 4 sợi quang Multimode, hướng đến các hệ thống cần đường truyền tốc độ cao trong phạm vi giới hạn của sợi đa mốt.

Khác với cáp Singlemode dùng cho các tuyến rất xa, sợi OM2 thường được sử dụng trong mạng nội bộ, khuôn viên doanh nghiệp, trung tâm dữ liệu quy mô vừa và những tuyến kết nối giữa các thiết bị quang có khoảng cách không quá lớn.

Những đặc điểm chính của sản phẩm gồm:

• Mã sản phẩm 306-STA504-Y000.
• Dung lượng 4 sợi quang.
• Loại sợi Multimode OM2.
• Kích thước lõi và lớp phản xạ 50/125µm.
• Cấu trúc ống lỏng Loose Tube.
• Có hợp chất điền đầy hỗ trợ chống ẩm.
• Trang bị băng thép PSP.
• Tăng khả năng chịu lực và chống va đập.
• Áo khoác ngoài bằng nhựa PE.
• Hỗ trợ chống tia cực tím.
• Phù hợp với môi trường ngoài trời.
• Kết cấu gọn, thuận tiện vận chuyển và thi công.

Sản phẩm được thiết kế để hạn chế ảnh hưởng của nước, hơi ẩm, tia UV, va đập và một số tác động cơ học thường gặp trên tuyến cáp ngoài trời.

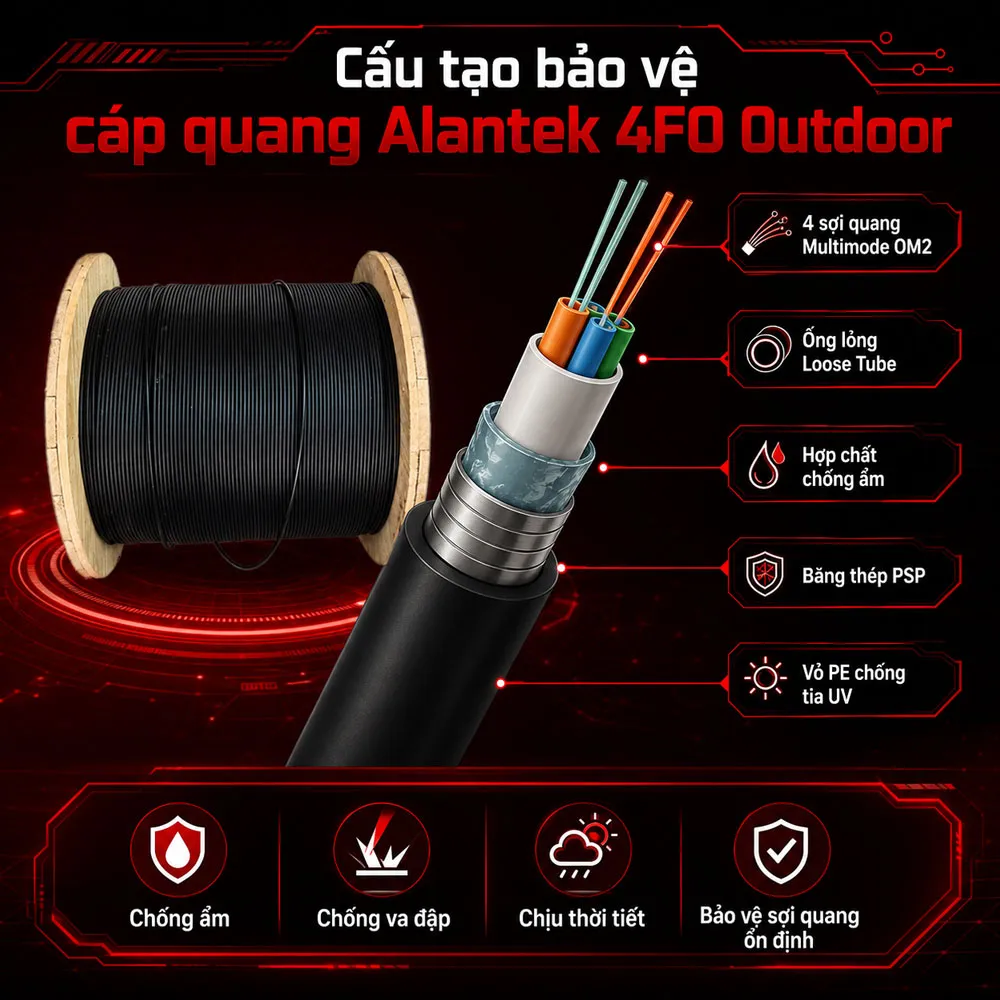

Cấu tạo bảo vệ của cáp Alantek 306-STA504-Y000

Phần truyền dẫn của cáp gồm 4 sợi quang đa mốt. Các sợi được bố trí bên trong ống lỏng thay vì liên kết chặt trực tiếp với lớp vỏ ngoài.

Cấu trúc ống lỏng mang lại một số lợi ích như:

• Hạn chế lực kéo truyền trực tiếp đến sợi quang.
• Giảm ảnh hưởng từ rung động và va chạm.
• Cho phép sợi dịch chuyển trong giới hạn thiết kế.
• Hạn chế tác động do co giãn nhiệt.
• Bảo vệ sợi khi cáp bị uốn trong quá trình lắp đặt.

Chiều dài của các sợi bên trong được kiểm soát phù hợp với kết cấu cơ học của cáp. Điều này giúp sợi quang không bị kéo căng quá mức khi lớp vỏ ngoài co giãn hoặc khi tuyến cáp chịu lực.

Ống lỏng được điền đầy bằng hợp chất hỗ trợ chống ẩm và hạn chế hiện tượng thủy phân. Thành phần này có nhiệm vụ:

• Giảm khả năng nước xâm nhập vào phần sợi.
• Hạn chế nước lan dọc theo ống.
• Bảo vệ sợi quang trong môi trường có độ ẩm cao.
• Duy trì độ bền của cấu trúc ống lỏng.

Bao quanh phần lõi là băng thép PSP. Lớp gia cường này giúp:

• Tăng khả năng chịu lực ép.
• Hạn chế tác động do va đập.
• Tạo thêm lớp cản ẩm.
• Bảo vệ ống lỏng trước vật sắc.
• Hỗ trợ hạn chế tác động của động vật gặm nhấm và côn trùng.

Lớp ngoài cùng được làm từ Polyethylene, thường viết tắt là PE. Vật liệu này phù hợp với cáp ngoài trời nhờ khả năng:

• Chịu ảnh hưởng của thời tiết.
• Hỗ trợ chống tia cực tím.
• Hạn chế nước và hơi ẩm.
• Bảo vệ cáp trước ma sát.
• Duy trì độ bền cơ học trên tuyến.

Khả năng chống nước của cáp không thay thế cho việc làm kín các điểm đấu nối. Măng xông, hộp phối quang và đầu vào cáp vẫn phải sử dụng phụ kiện phù hợp với môi trường ngoài trời.

Hiệu suất truyền dẫn của sợi quang Multimode OM2

Cáp sử dụng sợi quang OM2 có kích thước 50/125µm. Trong đó, 50µm là đường kính lõi truyền sáng và 125µm là đường kính lớp phản xạ bao quanh lõi.

Sợi OM2 thường sử dụng nguồn sáng LED và được công bố có băng thông theo phương pháp Overfilled Launch như sau:

• 500MHz·km tại bước sóng 850nm.
• 500MHz·km tại bước sóng 1300nm.

Theo dữ liệu được cung cấp, khả năng truyền dẫn tham khảo của OM2 gồm:

Chuẩn truyền dẫn	Khoảng cách tham khảo
Fast Ethernet	Lên đến 2.000m
Gigabit Ethernet	Khoảng 200m
10 Gigabit Ethernet	Khoảng 82m

Các khoảng cách này phụ thuộc vào chuẩn Ethernet, nguồn phát, module quang, đầu nối, số lượng mối hàn và chất lượng thi công. Không nên xem đây là mức đảm bảo cho mọi hệ thống.

Thông tin suy hao được cung cấp gồm:

• Mức trung bình khoảng 2,5dB/km tại một bước sóng và 0,5dB/km tại bước sóng còn lại.
• Mức tối đa khoảng 2,7dB/km và 0,7dB/km.

Do nguồn cũ chưa gắn rõ từng mức suy hao với bước sóng cụ thể, khi lập hồ sơ dự án cần đối chiếu catalogue của đúng mã 306-STA504-Y000.

Tốc độ truyền dẫn được nêu trong khoảng:

• Từ 100Mbps.
• Lên đến 10Gbps trong khoảng cách và hệ thống tương thích.

Hiệu suất của toàn tuyến còn phụ thuộc vào:

• Loại module quang.
• Bước sóng vận hành.
• Chiều dài tuyến.
• Số lượng mối hàn.
• Độ suy hao của adapter và đầu nối.
• Bán kính uốn.
• Chất lượng hàn nối.
• Tình trạng của sợi quang.

Để hệ thống hoạt động ổn định, module SFP, dây nhảy, adapter và pigtail phải cùng loại Multimode OM2 hoặc có khả năng tương thích phù hợp.

Ứng dụng của cáp quang Alantek Multimode 4FO ngoài trời

Với 4 sợi quang OM2 và kết cấu bảo vệ ngoài trời, sản phẩm phù hợp với những tuyến có khoảng cách ngắn hoặc trung bình.

Các ứng dụng tiêu biểu gồm:

• Mạng LAN trong khuôn viên doanh nghiệp.
• Kết nối giữa các tòa nhà gần nhau.
• Nhà máy và khu công nghiệp.
• Hệ thống camera giám sát.
• Khu đô thị và khu dân cư.
• Đường hầm và công trình ngầm.
• Trung tâm dữ liệu quy mô nhỏ và vừa.
• Hệ thống điều khiển nội bộ.
• Tuyến cáp đi trong ống hoặc cống kỹ thuật.
• Mạng riêng trong trường học, bệnh viện hoặc cơ quan.

Trong hệ thống camera, cáp có thể kết nối switch quang hoặc converter tại các khu vực giám sát với phòng điều hành. Bốn sợi cho phép bố trí đường truyền chính, đường dự phòng hoặc chia sẻ cho nhiều hệ thống.

Tại nhà máy, tín hiệu quang không chịu nhiễu điện từ theo cách thường gặp ở cáp đồng. Đây là lợi thế khi tuyến truyền dẫn đi qua khu vực có nhiều động cơ và máy móc.

Nguồn cũ đề cập việc sử dụng cáp tại tuyến đường cao thế. Tuy nhiên, sản phẩm có băng thép PSP nên không phải cáp hoàn toàn phi kim loại. Khi lắp đặt gần đường điện cao thế cần đánh giá:

• Khả năng cảm ứng điện trên băng thép.
• Khoảng cách an toàn với đường điện.
• Yêu cầu liên kết và tiếp địa.
• Quy định của đơn vị quản lý điện lực.
• Phương án dùng cáp ADSS phi kim loại nếu phù hợp hơn.

Không nên mặc định cáp có băng thép PSP có thể sử dụng cho mọi tuyến cao thế mà chưa có thiết kế kỹ thuật cụ thể.

Tiêu chuẩn và lưu ý khi lựa chọn, thi công cáp

Theo nội dung được cung cấp, các dòng cáp quang Alantek có thể liên quan đến những tiêu chuẩn sau:

• EN 50173:2002.
• ISO/IEC 11801.
• ANSI/TIA/EIA-568.3:2002.
• ANSI X3.166-1990.
• IEC 9314-3.
• IEC 60793-2-10.
• IEC 60794-1.
• Phân loại OM1 và OM2.

Đối với cáp quang Alantek Multimode 4FO Outdoor 306-STA504-Y000, các nội dung liên quan đến OM2, IEC 60793-2-10, ISO/IEC 11801 và ANSI/TIA/EIA-568.3 phù hợp hơn với đặc tính sợi Multimode.

Nguồn cũ đồng thời liệt kê:

• ITU-T G.652 và các biến thể G.652A/B/C/D.
• IEC 60793-2-50.
• Type 1, B1.3 hoặc B4.

Đây là các ký hiệu thường liên quan đến sợi Singlemode, không phù hợp để mô tả trực tiếp sản phẩm OM2 nếu catalogue chính thức không xác nhận. Vì vậy, không nên đưa các tiêu chuẩn Singlemode vào hồ sơ của mã 306-STA504-Y000.

Nội dung cũ cũng xuất hiện mã 306-NMA506-Y000, trong khi tên sản phẩm và các phần còn lại sử dụng mã 306-STA504-Y000. Khi đặt hàng cần kiểm tra chính xác:

• Mã sản phẩm trên nhãn cuộn.
• Dung lượng 4FO.
• Loại sợi OM2 50/125µm.
• Cấu trúc ống lỏng.
• Băng thép PSP.
• Loại vỏ PE.
• Chiều dài đóng gói.
• Catalogue và hồ sơ xuất xứ.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Duy trì bán kính uốn theo hướng dẫn.
• Không làm dập hoặc xoắn cáp.
• Sử dụng puly tại góc chuyển hướng.
• Không kéo cáp trực tiếp qua cạnh sắc.
• Bịt kín hai đầu khi chưa đấu nối.
• Sử dụng ODF hoặc măng xông ngoài trời phù hợp.
• Hàn nối bằng thiết bị chuyên dụng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Đánh số từng sợi quang.
• Đo kiểm toàn tuyến sau khi hoàn thành.

Tuyến cáp nên được kiểm tra bằng máy đo công suất quang hoặc OTDR để xác định suy hao, vị trí mối hàn, điểm uốn bất thường và chiều dài thực tế.

Cáp quang Alantek Multimode 4FO Outdoor 306-STA504-Y000 là giải pháp phù hợp cho những tuyến truyền dẫn ngoài trời có khoảng cách ngắn và trung bình. Cấu trúc ống lỏng, sợi OM2 50/125µm, băng thép PSP cùng lớp vỏ PE giúp sản phẩm đáp ứng mạng LAN, camera, khu đô thị, nhà máy và nhiều công trình hạ tầng quang.
