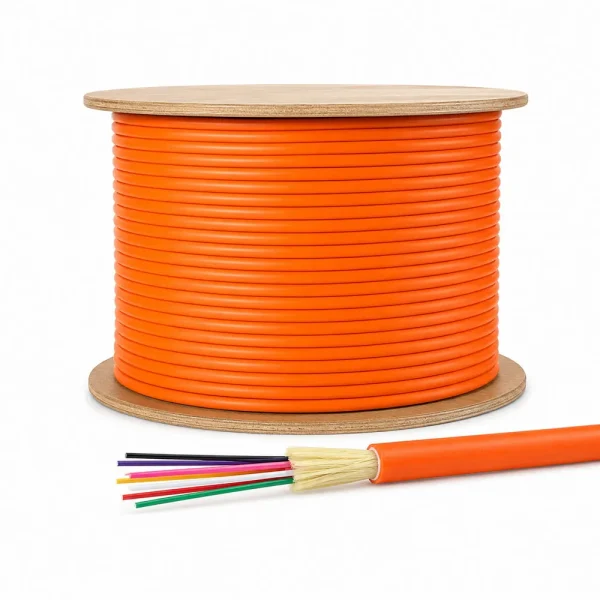

Cáp Quang Alantek 4Core Indoor MultiMode 306-553004-Y0LS

Cáp Quang Alantek MultiMode 4Core Indoor 306-553004-Y0LS là dòng cáp quang đa mốt trong nhà, được trang bị 4 sợi OM2 có kích thước lõi 50/125µm. Sản phẩm hướng đến các hệ thống mạng nội bộ cần truyền dữ liệu tốc độ cao trong phạm vi ngắn và trung bình như phòng máy, trung tâm dữ liệu, văn phòng, trường học và nhà máy.

Cáp sử dụng cấu trúc ống đệm lỏng nhằm tăng khả năng bảo vệ sợi quang trước lực kéo, rung động và hiện tượng gãy gập khi thi công. Băng thông 500MHz·km cùng khả năng hỗ trợ tốc độ từ 1Gbps đến 10Gbps trong khoảng cách tương thích giúp sản phẩm đáp ứng nhiều ứng dụng Ethernet hiện đại.

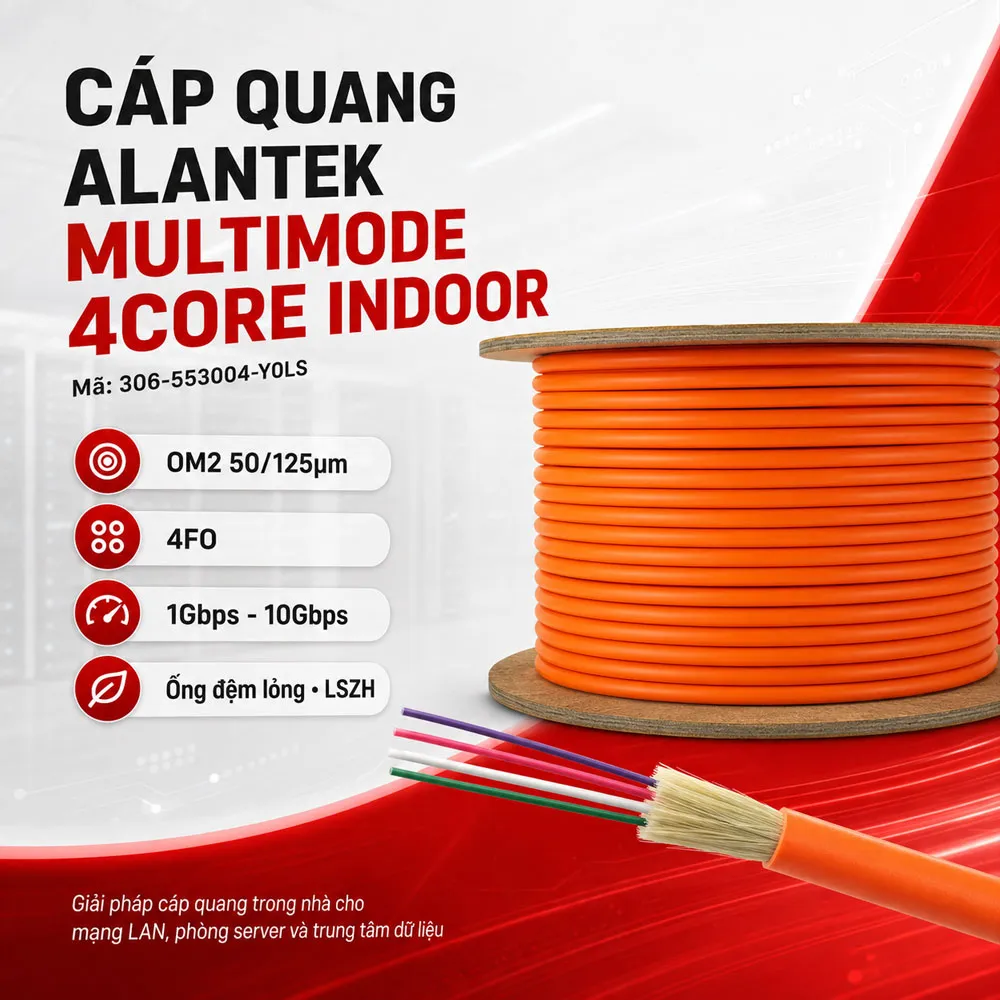

Tổng quan về Cáp Quang Alantek MultiMode 4Core Indoor

Alantek 306-553004-Y0LS là dòng cáp quang trong nhà có dung lượng 4FO, tương ứng với 4 sợi quang Multimode độc lập. Sản phẩm sử dụng sợi OM2, phù hợp với các tuyến kết nối trong tòa nhà hoặc giữa những thiết bị có khoảng cách không quá lớn.

So với sợi Singlemode chuyên dùng cho đường truyền xa, sợi Multimode OM2 có phần lõi truyền sáng lớn hơn, hỗ trợ nhiều mode ánh sáng đồng thời. Đặc điểm này phù hợp với mạng LAN, phòng máy và hệ thống nội bộ sử dụng module quang Multimode.

Những thông tin chính của sản phẩm gồm:

• Mã sản phẩm 306-553004-Y0LS.
• Dung lượng 4 sợi quang.
• Loại sợi Multimode OM2.
• Kích thước lõi và lớp phản xạ 50/125µm.
• Vật liệu lõi truyền sáng bằng thủy tinh.
• Cấu trúc ống đệm lỏng.
• Thiết kế dành cho môi trường trong nhà.
• Băng thông được công bố ở mức 500MHz·km.
• Sử dụng nguồn sáng LED theo đặc tính chung của OM2.
• Hỗ trợ tốc độ từ 1Gbps đến 10Gbps tùy khoảng cách.
• Áo khoác được giới thiệu có đặc tính LSZH.
• Độ dày lớp vỏ được cung cấp là khoảng 0,6mm.

Dung lượng 4FO cho phép bố trí một cặp sợi cho đường truyền chính và giữ cặp còn lại làm dự phòng hoặc phục vụ một hệ thống độc lập khác.

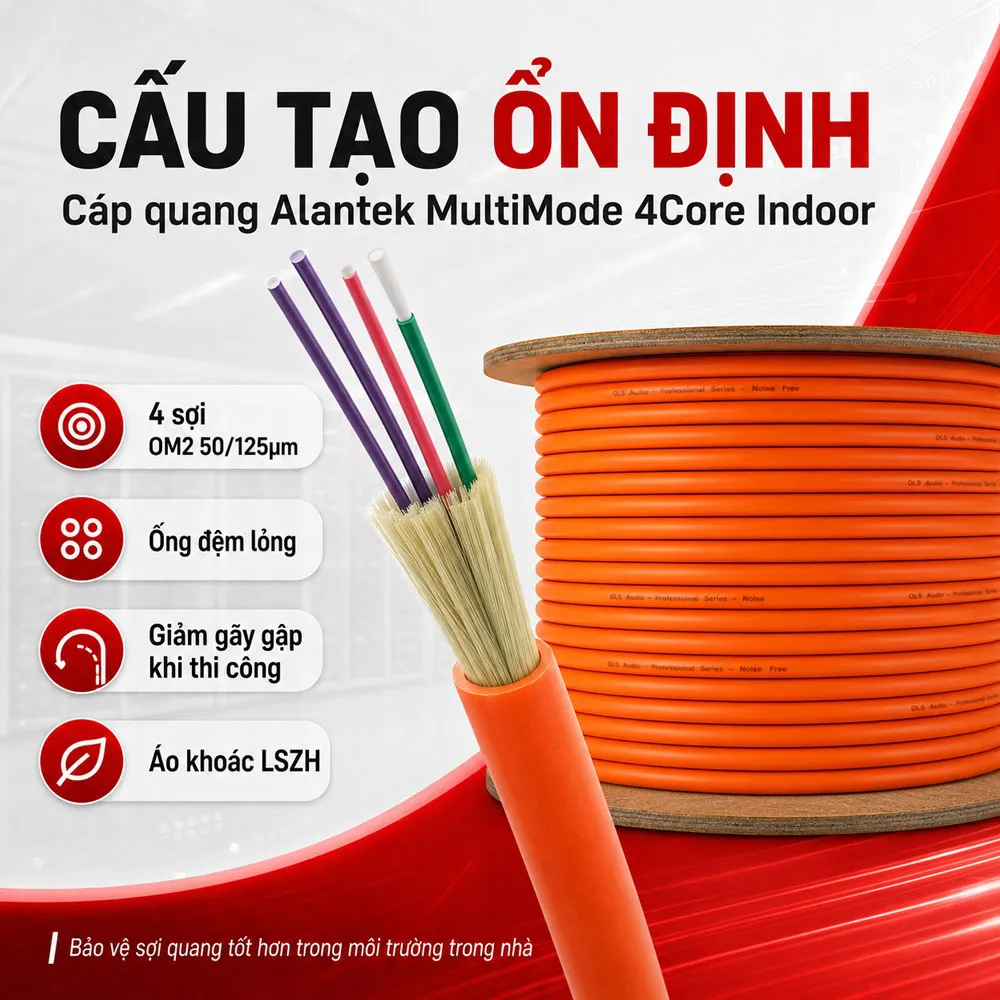

Cấu tạo ống đệm lỏng và lớp áo khoác bảo vệ

Thành phần truyền dẫn của cáp gồm 4 sợi quang Multimode bằng thủy tinh. Mỗi sợi có phần lõi đường kính 50µm và lớp phản xạ đường kính 125µm.

Các sợi được bố trí trong ống đệm lỏng thay vì liên kết chặt trực tiếp với lớp vỏ ngoài. Thiết kế này tạo ra một khoảng bảo vệ nhất định, giúp sợi quang có thể dịch chuyển trong giới hạn cho phép khi cáp bị kéo hoặc uốn.

Cấu trúc ống đệm lỏng mang lại một số lợi ích như:

• Giảm lực kéo truyền trực tiếp đến sợi quang.
• Hạn chế nguy cơ sợi bị căng quá mức.
• Giảm tác động của rung động.
• Hỗ trợ bảo vệ sợi khi cáp bị uốn.
• Hạn chế nguy cơ gãy, gập trong quá trình thi công.
• Duy trì kết cấu ổn định khi nhiệt độ thay đổi.

Ống đệm lỏng giúp tăng độ linh hoạt nhưng không có nghĩa cáp có thể bị bẻ cong tùy ý. Kỹ thuật viên vẫn phải tuân thủ bán kính uốn và lực kéo tối đa do nhà sản xuất quy định.

Bên ngoài phần lõi là lớp áo khoác bảo vệ. Nội dung nguồn có hai thông tin khác nhau:

• Phần đầu mô tả vỏ PVC dày khoảng 0,6mm.
• Phần thông số lại ghi vật liệu LSZH.

PVC và LSZH là hai loại vật liệu áo khoác có đặc tính khác nhau. Đuôi mã Y0LS có thể được dùng để nhận diện phiên bản LSZH, nhưng khi lập hồ sơ dự án vẫn cần kiểm tra trực tiếp trên thân cáp hoặc catalogue.

Vật liệu LSZH, viết tắt của Low Smoke Zero Halogen, được thiết kế nhằm:

• Hạn chế lượng khói phát sinh khi cháy.
• Giảm khí chứa halogen.
• Hạn chế khí có tính ăn mòn đối với thiết bị.
• Tăng mức độ an toàn trong phòng kín.
• Phù hợp với phòng máy và khu vực đông người.

Khả năng hạn chế cháy không đồng nghĩa sản phẩm hoàn toàn không bắt lửa. Cấp chống cháy cụ thể cần được xác định từ tài liệu kỹ thuật và chứng nhận của đúng phiên bản 306-553004-Y0LS.

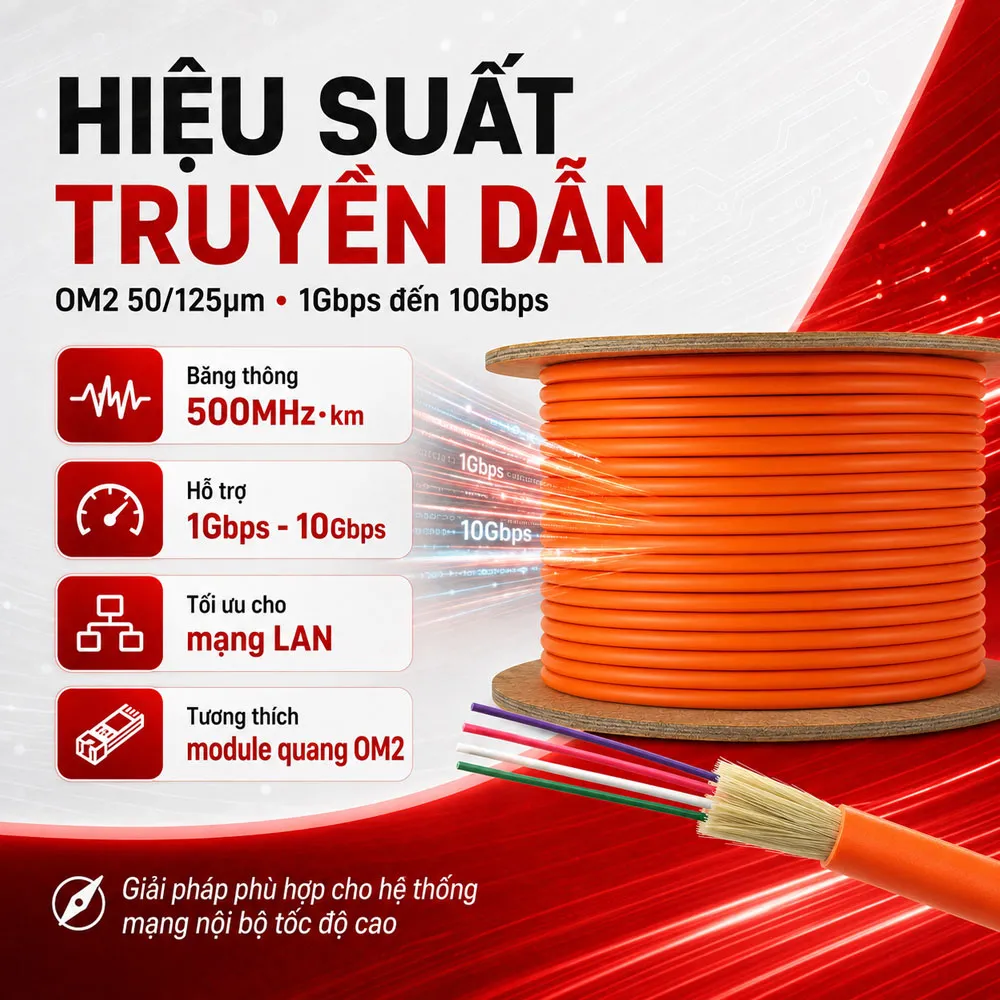

Hiệu suất truyền dẫn của sợi quang OM2 50/125µm

Sợi OM2 thường sử dụng nguồn sáng LED và có băng thông theo phương pháp Overfilled Launch đạt khoảng 500MHz·km. Đây là đặc tính phù hợp với những tuyến mạng nội bộ cần tốc độ cao nhưng có khoảng cách giới hạn.

Theo thông tin được cung cấp, sản phẩm hỗ trợ tốc độ:

• Gigabit Ethernet 1Gbps.
• 10 Gigabit Ethernet trong khoảng cách tương thích.
• Tốc độ truyền tối đa được giới thiệu là 10Gbps.

Khả năng đạt tốc độ cụ thể còn phụ thuộc vào:

• Chiều dài toàn tuyến.
• Module quang sử dụng.
• Bước sóng hoạt động.
• Số lượng mối hàn.
• Độ suy hao tại đầu nối và adapter.
• Chất lượng hàn nối.
• Bán kính uốn của cáp.
• Ngân sách công suất quang của thiết bị.

Với đặc tính chung của OM2, khoảng cách truyền dẫn sẽ giảm khi tốc độ tăng. Vì vậy, không nên hiểu rằng mọi tuyến sử dụng cáp đều có thể đạt 10Gbps ở cùng một khoảng cách.

Để đường truyền hoạt động ổn định, các thành phần nên tương thích với Multimode OM2, bao gồm:

• Module SFP hoặc SFP+ Multimode.
• Dây nhảy quang OM2 50/125µm.
• Pigtail Multimode.
• Adapter quang phù hợp.
• ODF có dung lượng tương ứng.
• Đầu nối SC, LC, FC hoặc ST theo thiết kế.

Việc sử dụng nhầm module Singlemode hoặc dây nhảy có loại sợi không tương thích có thể làm tăng suy hao và khiến kết nối hoạt động không ổn định.

Tiêu chuẩn và phạm vi ứng dụng của cáp Alantek 4FO

Theo nội dung được cung cấp, các dòng cáp quang Alantek có thể liên quan đến những tiêu chuẩn sau:

• EN 50173:2002, phân loại OM1/OM2.
• ISO/IEC 11801, phân loại OM1/OM2.
• ANSI/TIA/EIA-568.3:2002.
• ANSI X3.166-1990.
• IEC 9314-3.
• IEC 60793-2-10.
• IEC 60794, trước đây có thể được ghi là IEC 794.

Đối với Cáp Quang Alantek MultiMode 4Core Indoor 306-553004-Y0LS, các tiêu chuẩn liên quan đến OM2, IEC 60793-2-10 và hệ thống cáp quang Multimode là phù hợp hơn.

Nguồn cũ đồng thời liệt kê:

• ITU-T G.652 và các biến thể G.652A/B/C/D.
• IEC 60793-2-50.
• Type B1, B1.3 và B4.
• ANSI/TIA/EIA-568.2.

ITU-T G.652, IEC 60793-2-50 và các phân loại B1/B4 thường được dùng cho sợi Singlemode. ANSI/TIA/EIA-568.2 chủ yếu áp dụng cho cáp đồng cân bằng. Vì vậy, không nên đưa các tiêu chuẩn này vào hồ sơ của sản phẩm OM2 nếu catalogue chính thức không xác nhận.

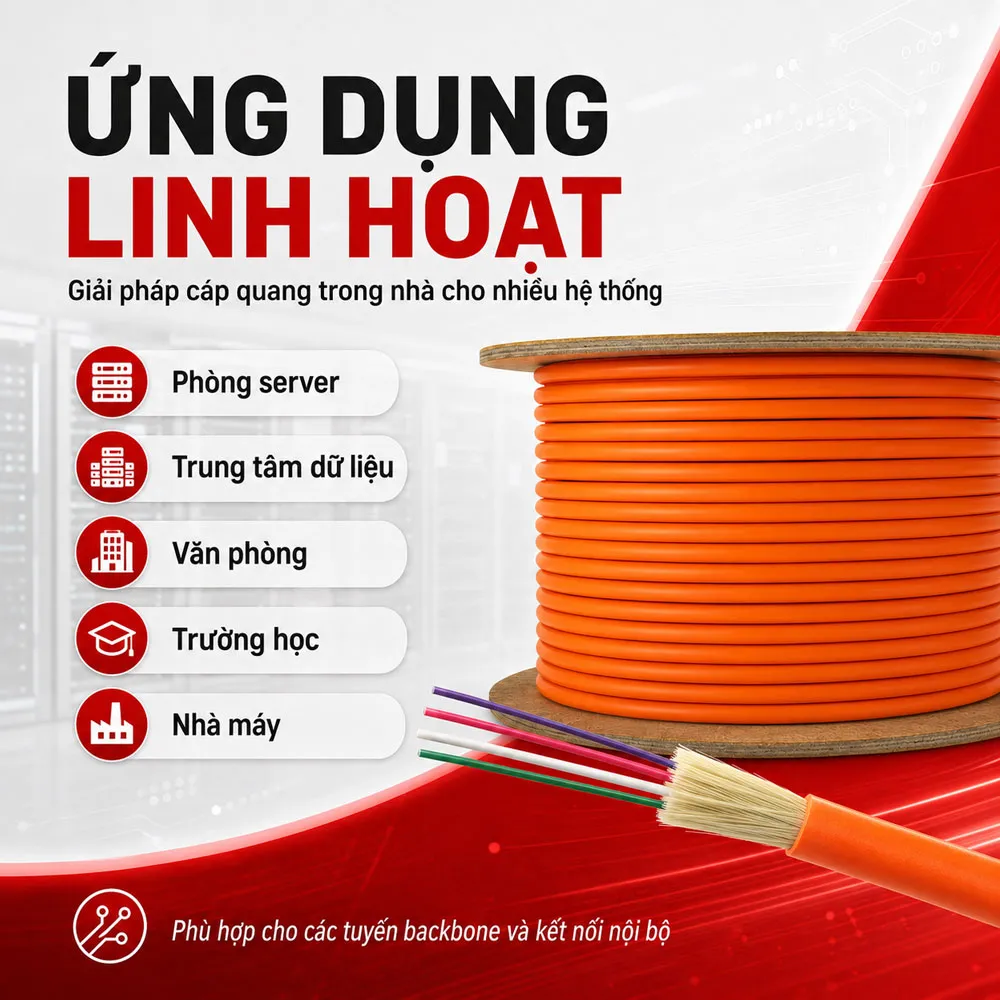

Với 4 sợi Multimode và thiết kế trong nhà, sản phẩm phù hợp với:

• Mạng LAN trong doanh nghiệp.
• Phòng server.
• Trung tâm dữ liệu quy mô nhỏ và vừa.
• Kết nối giữa các tủ rack.
• Mạng backbone giữa các tầng.
• Hệ thống camera giám sát.
• Nhà máy và khu vực sản xuất.
• Trường học và bệnh viện.
• Trung tâm thương mại.
• Hệ thống điều khiển nội bộ.

Trong phòng máy, cáp có thể kết nối switch, máy chủ hoặc thiết bị lưu trữ thông qua module quang Multimode. Bốn sợi giúp hệ thống bố trí đường truyền chính, đường dự phòng hoặc hai kết nối song song.

Tại nhà máy, tín hiệu truyền bằng ánh sáng nên không chịu nhiễu điện từ như cáp đồng. Tuy nhiên, áo khoác và cấu trúc cáp vẫn cần được bảo vệ trước lực kéo, vật sắc và các tác động cơ học.

Lưu ý khi lựa chọn và thi công cáp 306-553004-Y0LS

Trước khi đặt hàng, cần xác nhận đúng mã 306-553004-Y0LS. Trong phần hình ảnh của nội dung cũ còn xuất hiện cách ghi YOLS, có thể là lỗi nhầm giữa chữ O và số 0.

Các thông tin cần kiểm tra gồm:

• Mã sản phẩm trên thân cáp.
• Dung lượng 4FO.
• Chuẩn sợi OM2.
• Kích thước 50/125µm.
• Loại áo khoác PVC hay LSZH.
• Độ dày vỏ khoảng 0,6mm.
• Đường kính ngoài của cáp.
• Lực kéo cho phép.
• Bán kính uốn.
• Dải nhiệt độ vận hành.
• Quy cách và chiều dài đóng gói.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Không bẻ cáp nhỏ hơn bán kính uốn quy định.
• Tránh làm dập hoặc xoắn thân cáp.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo trực tiếp qua cạnh kim loại sắc.
• Không siết dây rút quá chặt.
• Bịt kín đầu cáp khi chưa đấu nối.
• Sử dụng ODF và phụ kiện phù hợp.
• Hàn nối bằng máy hàn quang chuyên dụng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Đánh số và quản lý từng sợi.
• Đo kiểm tuyến sau khi hoàn thành.

Sản phẩm được thiết kế cho môi trường trong nhà. Không nên lắp đặt trực tiếp lâu dài ngoài trời nếu tài liệu của nhà sản xuất không xác nhận khả năng chống tia UV, nước và thời tiết.

Sau thi công, nên kiểm tra bằng máy đo công suất quang hoặc OTDR để xác định:

• Tổng suy hao của tuyến.
• Chiều dài thực tế.
• Vị trí các mối hàn.
• Điểm uốn bất thường.
• Độ phản xạ tại đầu nối.
• Vị trí đứt hoặc tổn thương sợi.

Cáp Quang Alantek MultiMode 4Core Indoor 306-553004-Y0LS là giải pháp phù hợp với những hệ thống mạng trong nhà cần tốc độ từ 1Gbps đến 10Gbps trên khoảng cách tương thích. Cấu trúc 4 sợi OM2 50/125µm, ống đệm lỏng và áo khoác có đặc tính LSZH giúp sản phẩm đáp ứng tốt phòng server, trung tâm dữ liệu, mạng backbone và nhiều ứng dụng truyền dẫn nội bộ.
