Đầu cắm RJ45 Cat6 6-2111979-3

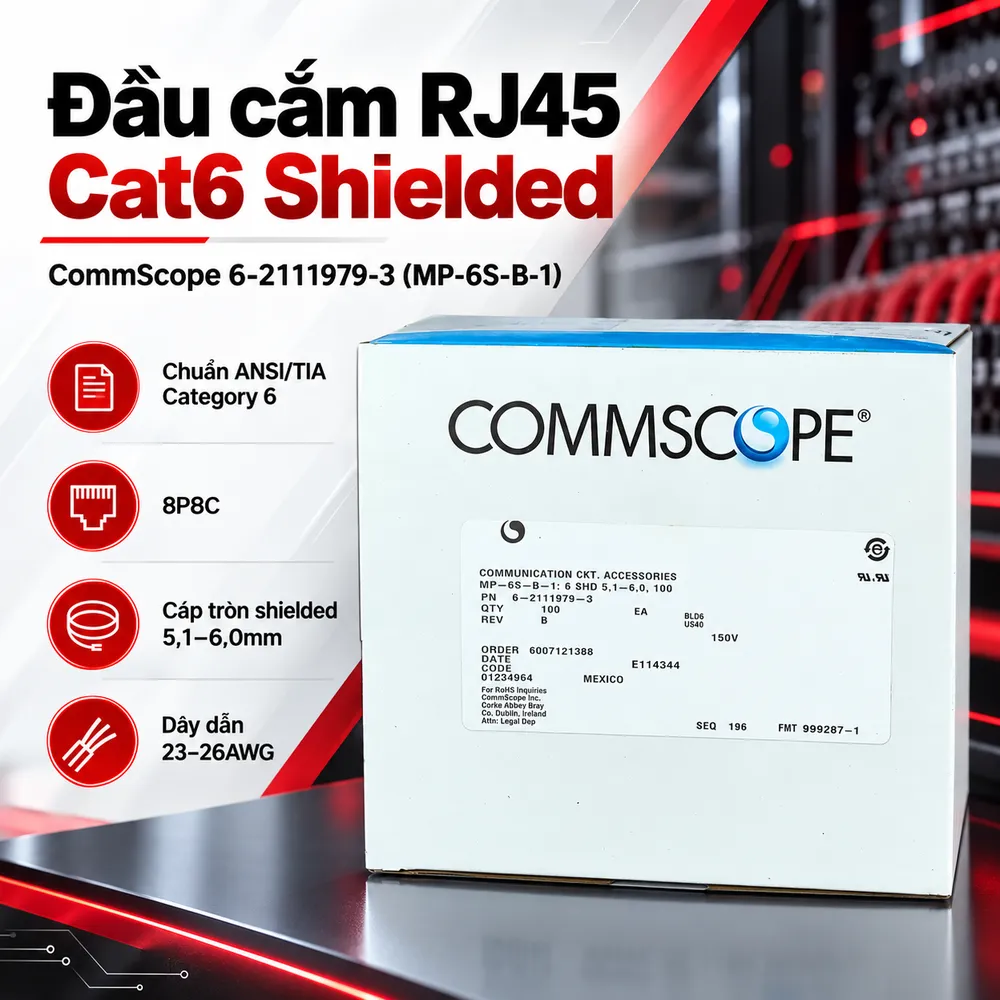

Đầu cắm RJ45 Cat6 CommScope 6-2111979-3 (MP-6S-B-1) là đầu nối modular có tám vị trí và tám tiếp điểm (8P8C), dùng để bấm cáp mạng tròn có màn chắn. Sản phẩm đáp ứng phân loại ANSI/TIA Category 6, nhận cáp đường kính ngoài 5,1–6,0mm và dây dẫn từ 23 đến 26AWG. Cấu trúc tiếp điểm mạ vàng kết hợp vỏ kim loại hỗ trợ tạo kết nối Ethernet và duy trì liên tục màn chắn khi thi công đúng kỹ thuật.

Vai trò của đầu cắm Cat6 trong đường truyền Ethernet

Đầu cắm là điểm tiếp xúc giữa bốn đôi dây trong cáp mạng và cổng RJ45 của thiết bị. Nếu lõi không được tiếp xúc đúng, đôi dây bị đảo vị trí hoặc đầu bấm không giữ chắc vỏ cáp, đường truyền có thể phát sinh lỗi, giảm tốc độ hoặc mất kết nối. CommScope 6-2111979-3 thuộc nhóm đầu cắm Cat6 có chống nhiễu, khác với đầu nhựa không màn chắn. Sản phẩm phù hợp cho việc làm dây nhảy hoặc hoàn thiện đầu cáp tròn shielded ở những vị trí có yêu cầu kết nối trực tiếp. Khả năng đạt hiệu năng Cat6 phụ thuộc cả cáp, đầu nối, cách bấm và kiểm tra nghiệm thu; riêng một đầu cắm không quyết định chất lượng toàn tuyến. Khi hoàn thiện hệ thống, việc lựa chọn Phụ kiện mạng như đầu cắm, chụp bảo vệ và dụng cụ bấm đúng kích thước giúp hạn chế lỗi đấu nối.

Cấu trúc Shielded giúp duy trì màn chắn của cáp

Vỏ chống nhiễu của 6-2111979-3 được làm từ thép không gỉ, bề mặt mạ niken. Phần vỏ này cho phép tạo tiếp xúc với màn chắn của cáp phù hợp, hỗ trợ duy trì đường che chắn tại đầu kết nối. Đây là yêu cầu cần chú ý khi sử dụng cáp F/UTP hoặc loại cáp có màn chắn tương thích. Tuy nhiên, hiệu quả chống nhiễu không chỉ phụ thuộc đầu cắm. Lớp Foil hoặc lưới chống nhiễu của cáp phải được xử lý theo hướng dẫn lắp ráp, đồng thời hệ thống kết nối và tiếp địa cần phù hợp thiết kế. Dùng đầu Shielded trên cáp không có màn chắn không tự tạo ra tuyến chống nhiễu.

Kiểm tra ba kích thước trước khi chọn đầu RJ45

Đường kính vỏ và kích thước lõi

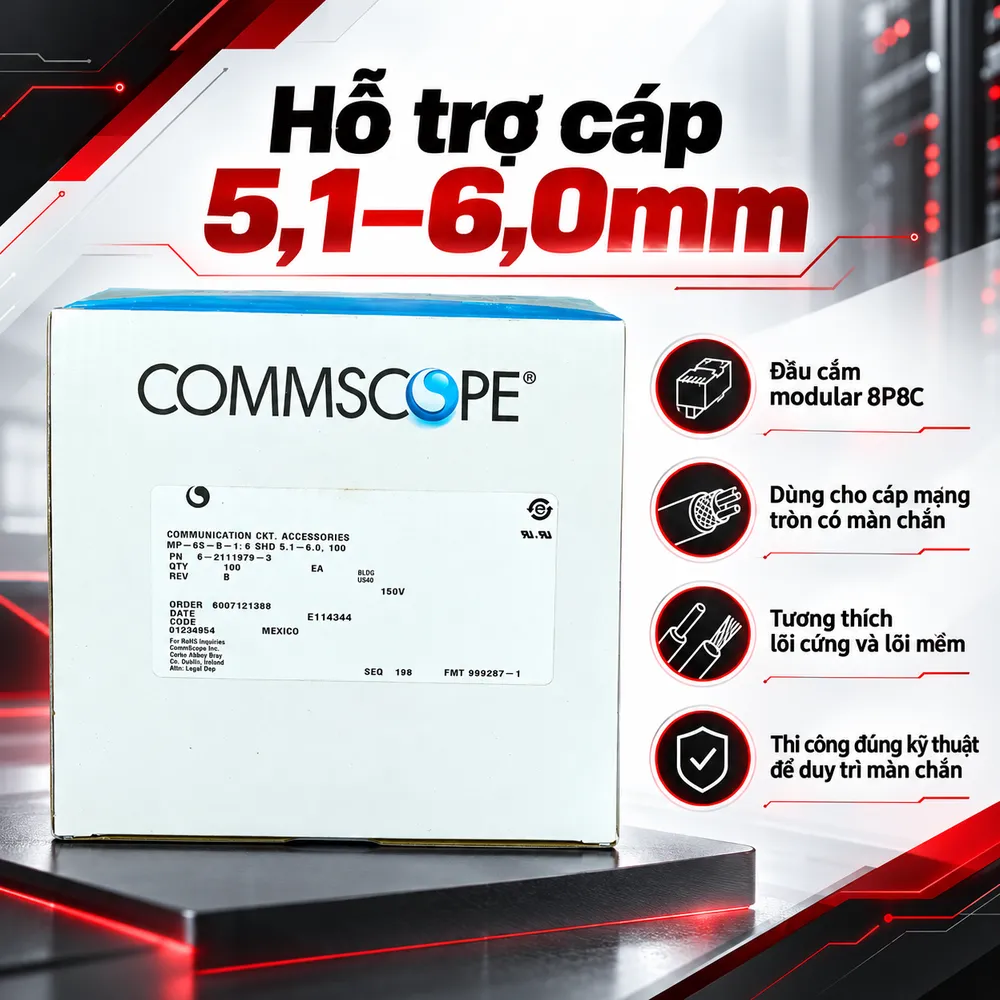

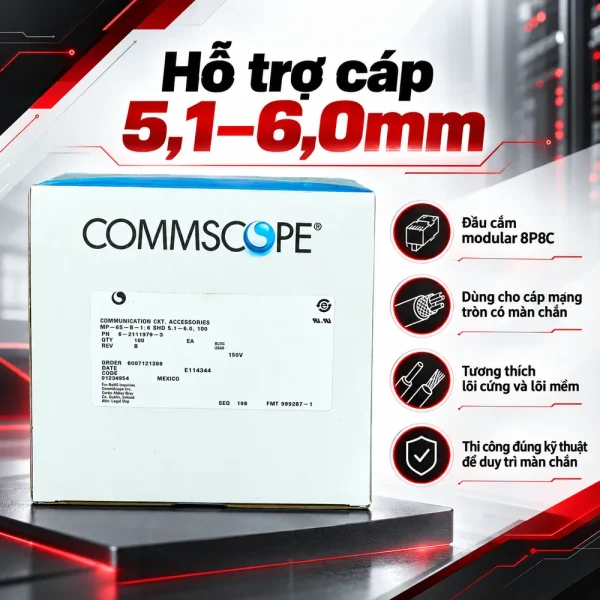

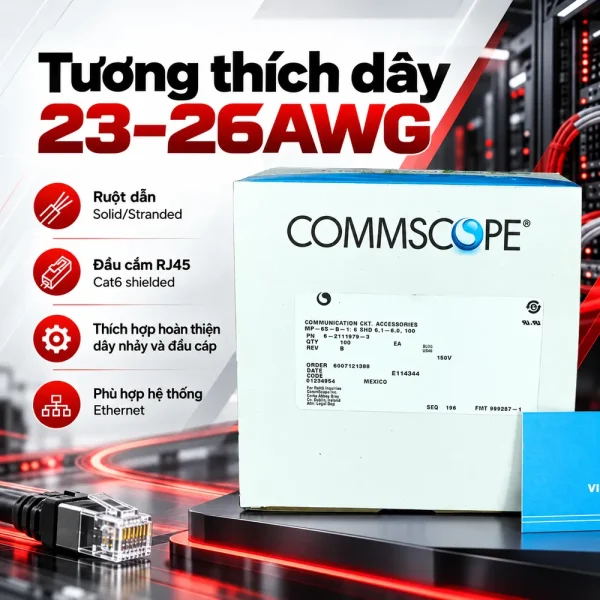

CommScope quy định đường kính ngoài cáp từ 5,1 đến 6,0mm. Cáp có vỏ quá lớn có thể không lắp vừa, còn cáp quá nhỏ có thể không được giữ chắc sau khi bấm. Không nên lựa chọn chỉ dựa trên nhãn Cat6 vì hai loại cáp cùng phân hạng vẫn có đường kính khác nhau. Đầu cắm hỗ trợ ruột dẫn lõi cứng (Solid) và lõi mềm (Stranded), trong khoảng 23–26AWG. Ngoài kích thước lõi đồng, cần kiểm tra đường kính ngoài của lớp cách điện từng sợi: 0,89–1,09mm. Đây là thông số ảnh hưởng trực tiếp tới việc sắp dây vào bộ giữ và khả năng tiếp xúc.

Cơ chế IDC và bộ dụng cụ bấm

Đầu nối sử dụng kiểu tiếp xúc IDC: các chân tiếp điểm xuyên qua lớp cách điện để chạm tới ruột dẫn. Lực bấm và khuôn bấm phải phù hợp cấu trúc đầu cắm. CommScope liệt kê dụng cụ 790163-1 và bộ khuôn 790163-2 cho nhóm đầu Shielded cỡ B 5,1–6,0mm. Trước khi thi công hàng loạt, nên kiểm tra hướng dẫn lắp ráp của đúng mã.

Vật liệu tiếp điểm và độ bền cơ học

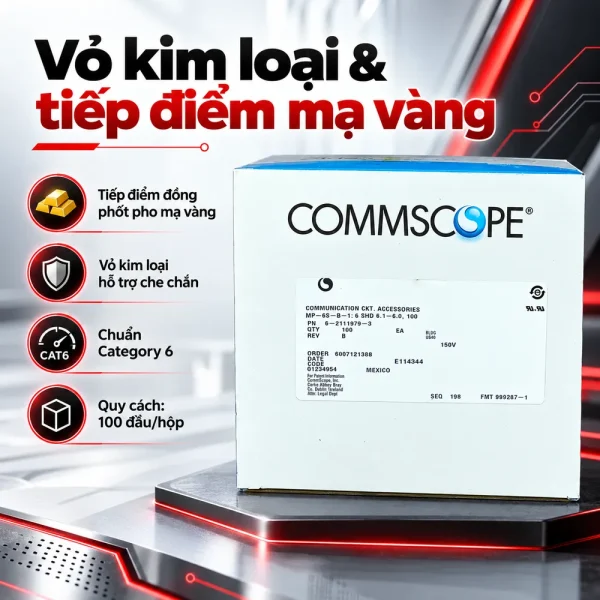

Các chân tiếp điểm được làm từ đồng phốt pho, bề mặt mạ vàng dày 1,27µm. Lớp mạ hỗ trợ duy trì bề mặt tiếp xúc, còn nền đồng phốt pho cung cấp đặc tính đàn hồi cần thiết cho thao tác cắm rút. Thân cách điện sử dụng polycarbonate gia cường sợi thủy tinh. Theo công bố của CommScope, điện trở cách điện tối thiểu đạt 500MΩ và tuổi thọ cơ học tối thiểu 750 chu kỳ cắm/rút. Dải nhiệt độ hoạt động là -10°C đến +60°C. Những giá trị này là giới hạn của đầu cắm, không đồng nghĩa toàn bộ dây nhảy sẽ đáp ứng cùng điều kiện nếu cáp hoặc phụ kiện đi kèm có giới hạn thấp hơn.

Các bước thi công cần kiểm soát

Trước tiên, xác nhận cáp có màn chắn, kiểm tra đường kính vỏ và kích thước lõi. Tiếp theo, tuốt vỏ vừa đủ, giữ chiều dài phần tháo xoắn ngắn nhất có thể theo hướng dẫn lắp ráp. Sắp xếp tám lõi theo cùng một sơ đồ T568A hoặc T568B ở hai đầu đối với dây thẳng thông thường. Sau khi đưa dây vào đúng vị trí, xử lý phần màn chắn để tiếp xúc với vỏ kim loại, lắp bộ giữ dây và bấm bằng dụng cụ tương thích. Cần kiểm tra khóa giữ cáp, vị trí từng lõi và tình trạng các chân tiếp xúc. Không nên kéo dây trực tiếp bằng lực lớn lên vị trí bấm. Sau thi công, sử dụng máy kiểm tra để phát hiện đứt, chập, đảo dây hoặc split pair. Với đường truyền yêu cầu nghiệm thu Category 6, cần phép đo chứng nhận phù hợp thay vì chỉ dựa vào đèn báo thông mạch.

Ứng dụng và lưu ý khi đặt mua CommScope 6-2111979-3

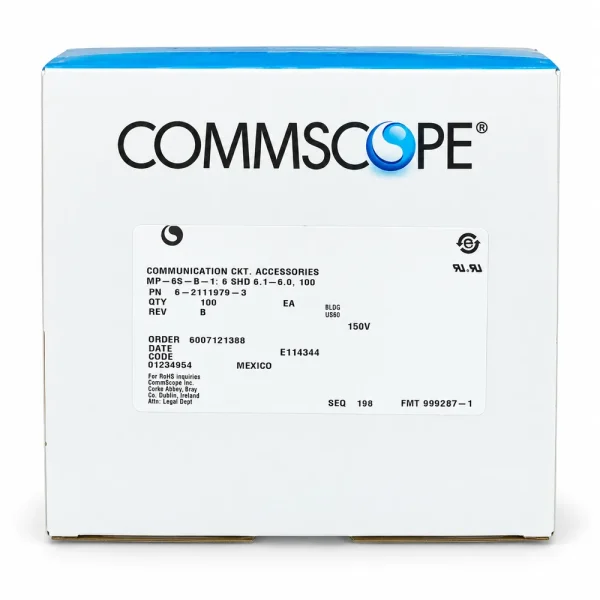

Sản phẩm phù hợp hoàn thiện đầu kết nối cáp mạng Shielded cho máy tính, switch, router, camera IP hoặc điểm truy cập có giao diện RJ45. Liên kết Gigabit Ethernet có thể sử dụng đầu Cat6 khi toàn bộ thành phần và cách lắp đặt đáp ứng yêu cầu của hệ thống. CommScope công bố quy cách đóng gói 100 đầu/túi. Trước khi đặt hàng, cần đối chiếu mã 6-2111979-3, đường kính cáp 5,1–6,0mm, dải 23–26AWG và loại kìm đang sử dụng. HulaTech hỗ trợ kiểm tra sự phù hợp của đầu cắm với mẫu cáp thực tế, tư vấn phụ kiện thi công và báo giá theo số lượng cần dùng.
