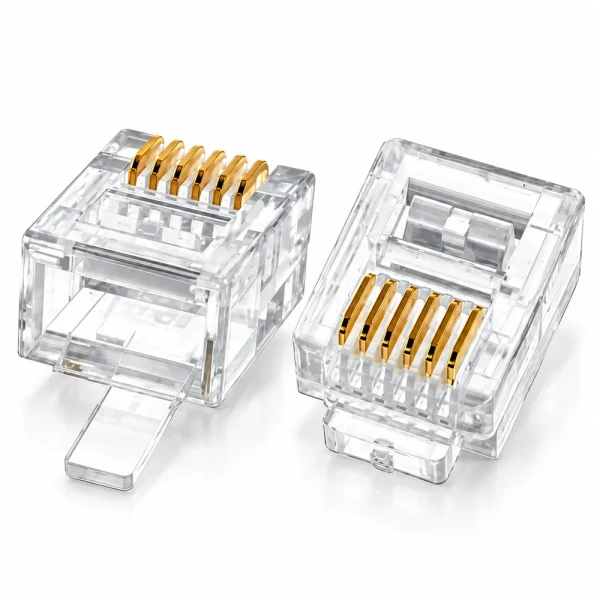

Đầu Điện Thoại HDTEC RJ12 (Mạ Vàng)

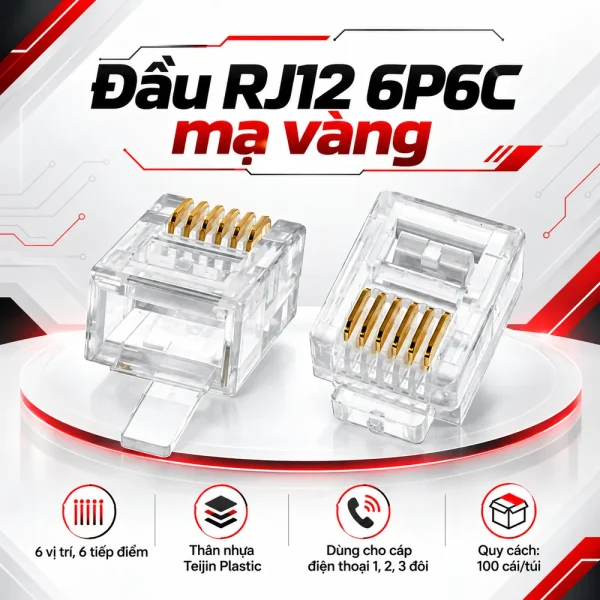

Đầu điện thoại HDTEC RJ12 (mạ vàng) là đầu nối modular có cấu trúc 6P6C, gồm sáu vị trí và sáu điểm tiếp xúc mạ vàng, dùng để hoàn thiện đầu cáp điện thoại. Sản phẩm được giới thiệu sử dụng thân nhựa Teijin Plastic, hỗ trợ cáp điện thoại 1 đôi, 2 đôi và 3 đôi, đóng gói 100 cái/túi. Đầu RJ12 phù hợp thi công đường dây thoại, tổng đài nội bộ và các thiết bị sử dụng giao diện tương thích.

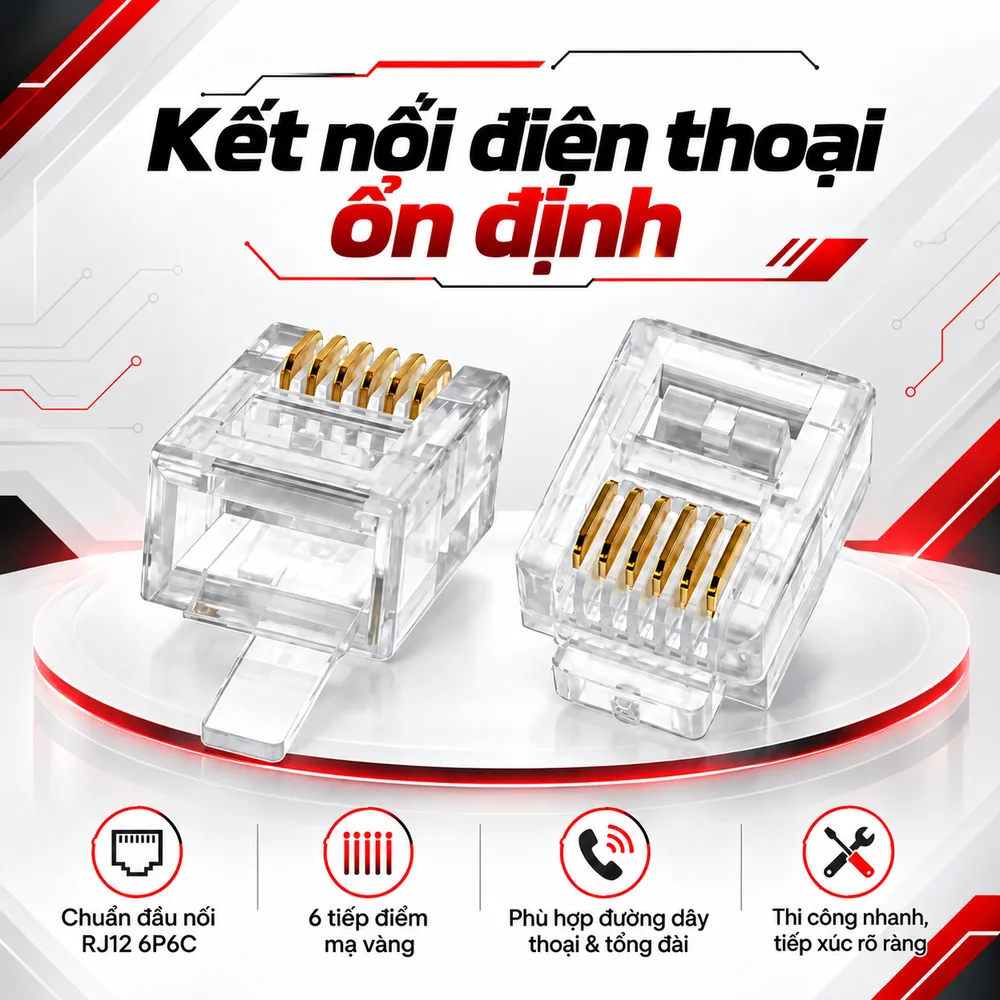

Kết nối đường dây điện thoại với cấu trúc RJ12 6P6C

HDTEC RJ12 được thiết kế với sáu vị trí tiếp điểm, trong đó cả sáu vị trí đều được trang bị chân kim loại. Cấu trúc này thường được gọi là 6P6C (6 Positions, 6 Contacts). Trong hệ thống điện thoại, số lượng đôi dây sử dụng phụ thuộc loại dịch vụ, thiết bị và sơ đồ đấu nối. Đầu 6P6C có thể được sử dụng cho các kết nối cần một, hai hoặc ba đôi dây khi kiểu cáp và cách bố trí chân phù hợp. Theo sơ đồ đấu dây điện thoại USOC thông dụng, đôi thứ nhất sử dụng hai chân giữa, vị trí 3 và 4. Đôi thứ hai sử dụng chân 2 và 5, còn đôi thứ ba sử dụng chân 1 và 6. Tuy nhiên, không phải mọi tổng đài hoặc thiết bị đều sử dụng cùng sơ đồ. Vì vậy, người thi công cần kiểm tra tài liệu kết nối trước khi bấm đầu. Đối với hệ thống cần thay thế hoặc hoàn thiện đường dây, lựa chọn Phụ kiện mạng đúng chuẩn đầu nối và số chân tiếp xúc giúp hạn chế lỗi đấu dây, thuận tiện kiểm tra khi bảo trì.

Sáu chân tiếp xúc mạ vàng có vai trò gì?

Đầu HDTEC RJ12 được giới thiệu sử dụng sáu chân tiếp xúc có bề mặt mạ vàng (Gold Plated). Các chân kim loại tạo kết nối điện giữa lõi dẫn của dây điện thoại và tiếp điểm bên trong cổng RJ12.

Hạn chế oxy hóa tại vị trí tiếp xúc

Lớp mạ vàng có đặc tính chống oxy hóa bề mặt, giúp hạn chế sự hình thành lớp ăn mòn tại những điểm tiếp xúc điện. Điều này hữu ích đối với các kết nối cần duy trì trạng thái tiếp xúc trong thời gian dài hoặc có thao tác tháo lắp khi bảo trì. Tuy nhiên, chất lượng tín hiệu không chỉ phụ thuộc lớp mạ vàng. Vật liệu nền, độ dày lớp mạ, lực tiếp xúc và chất lượng dây dẫn đều ảnh hưởng đến kết quả thực tế. Hiện chưa có datasheet chính hãng công khai xác nhận độ dày lớp mạ vàng của đúng đầu HDTEC RJ12. Do đó, không nên tự công bố giá trị 30µin hoặc 50µin khi chưa có tài liệu kỹ thuật.

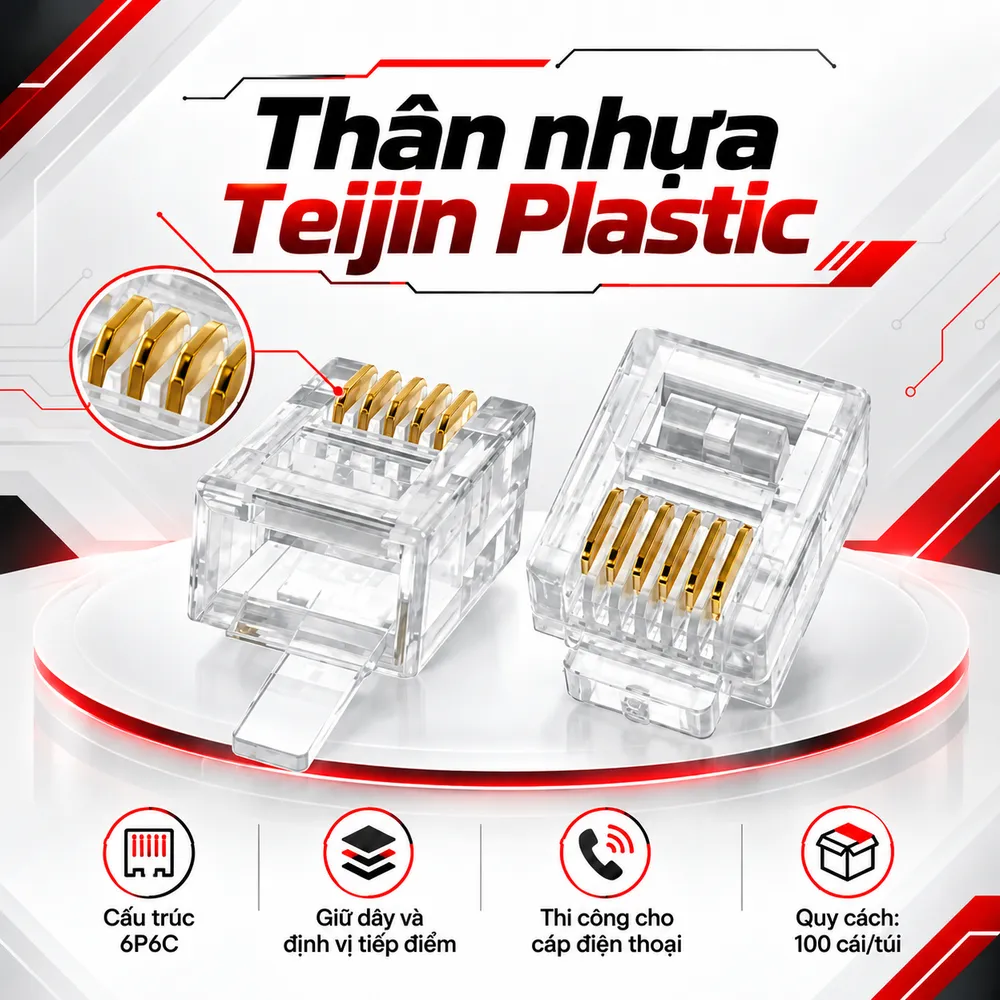

Thân nhựa Teijin Plastic và khả năng chịu tác động cơ học

Theo thông tin phân phối, đầu điện thoại HDTEC RJ12 sử dụng nhựa Teijin Plastic, được giới thiệu có độ bền và khả năng chịu lực khi lắp đặt. Thân nhựa giữ vai trò định vị các lõi dây, cách điện giữa những tiếp điểm và duy trì hình dạng đầu cắm. Phần lẫy khóa giúp cố định đầu nối bên trong cổng điện thoại tương thích. Khi sử dụng thường xuyên, chất lượng nhựa ảnh hưởng đến khả năng giữ đầu cắm và độ bền của lẫy khóa. Mặc dù sản phẩm được giới thiệu có khả năng chống va đập, chưa có kết quả thử nghiệm riêng xác nhận mức lực hoặc số chu kỳ uốn đối với đúng mã hàng. Vì vậy, khi thi công cần tránh kéo mạnh dây tại vị trí bấm, bẻ lẫy khóa quá mức hoặc đặt đầu nối dưới áp lực cơ học lớn.

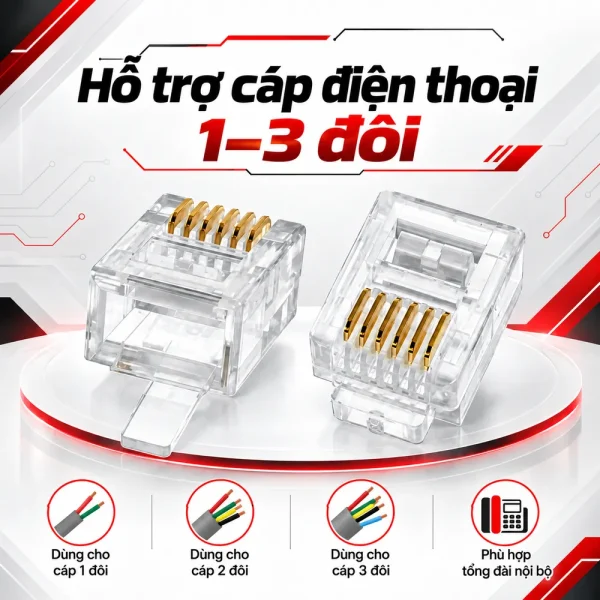

Sử dụng đầu HDTEC RJ12 cho cáp điện thoại 1, 2 và 3 đôi

Khả năng sử dụng với nhiều cấu hình dây là đặc điểm đáng chú ý của đầu RJ12 6P6C. Đối với cáp điện thoại 1 đôi: Hai dây dẫn được đấu vào vị trí tiếp điểm theo sơ đồ thiết bị, thường là hai chân giữa trong cách đấu thoại thông dụng. Đối với cáp điện thoại 2 đôi: Bốn lõi dẫn được bố trí theo sơ đồ tương ứng, trong khi các tiếp điểm còn lại có thể không sử dụng. Đối với cáp điện thoại 3 đôi: Cả sáu chân tiếp xúc có thể được sử dụng để truyền tín hiệu theo cấu hình kết nối của thiết bị. Tuy nhiên, việc đầu cắm có sáu chân không đồng nghĩa mọi loại dây điện thoại đều lắp vừa. Cần kiểm tra hình dạng cáp, tiết diện lõi, lớp cách điện và kiểu ruột dẫn.

Phân biệt RJ12 với RJ11 và RJ45

RJ12 thường được dùng để chỉ đầu modular 6P6C. Trong thực tế, tên RJ11 thường được sử dụng cho các đầu sáu vị trí nhưng chỉ có hai hoặc bốn tiếp điểm. RJ45 dùng cho Ethernet có cấu trúc 8P8C, kích thước và chức năng khác với đầu điện thoại 6P6C. Do đó, không nên sử dụng đầu HDTEC RJ12 thay thế đầu RJ45 hoặc đầu dây tay nghe 4P4C nếu chưa xác nhận giao diện thiết bị.

Các bước bấm đầu RJ12 cần kiểm soát

Để hạn chế lỗi kết nối, kỹ thuật viên cần xác định sơ đồ chân và loại dây trước khi bấm. Trước tiên, kiểm tra số lõi, tình trạng cách điện và kích thước cáp. Sau đó tuốt lớp vỏ ngoài với chiều dài phù hợp, tránh làm tổn thương lõi dẫn. Tiếp theo, sắp xếp dây theo sơ đồ của tổng đài hoặc thiết bị điện thoại. Không nên dựa hoàn toàn vào màu dây vì các loại cáp có thể sử dụng quy ước màu khác nhau. Đưa dây vào đúng rãnh của đầu cắm, bảo đảm lõi nằm tại vị trí tiếp xúc. Sử dụng kìm bấm tương thích với đầu modular 6P6C để ép chân kim loại và cố định cáp. Sau khi hoàn thiện, cần kiểm tra lẫy khóa, độ chắc chắn của dây và thông mạch từng chân. Với hệ thống nhiều đường thoại, nên đánh dấu dây để thuận tiện bảo trì.

Ứng dụng trong hệ thống điện thoại và tổng đài nội bộ

Đầu HDTEC RJ12 được sử dụng để hoàn thiện dây điện thoại trong văn phòng, cửa hàng, hệ thống tổng đài và một số thiết bị viễn thông có giao diện modular tương thích. Sản phẩm phù hợp cho công việc thay thế đầu cắm hỏng, làm mới dây kết nối hoặc bảo trì đường truyền thoại hiện hữu. Trong hệ thống tổng đài nội bộ, kỹ thuật viên cần kiểm tra sơ đồ chân của từng thiết bị. Đầu 6P6C cũng có thể xuất hiện trong những ứng dụng điều khiển chuyên dụng, nhưng không nên mặc định tương thích nếu chỉ dựa trên hình dạng cổng.

Quy cách 100 cái/túi và lưu ý khi đặt mua

Đầu điện thoại HDTEC RJ12 được phân phối theo quy cách 100 chiếc/túi, thuận tiện cho đơn vị thi công có nhiều điểm kết nối hoặc cần dự phòng phụ kiện bảo trì. Thông tin thương mại cũng đề cập chứng nhận RoHS, liên quan đến giới hạn sử dụng một số chất nguy hại. Khi công trình yêu cầu hồ sơ vật tư, cần đề nghị cung cấp tài liệu tuân thủ áp dụng cho đúng sản phẩm. Trước khi đặt mua, nên kiểm tra chuẩn 6P6C, loại cáp sử dụng, dụng cụ bấm và yêu cầu đấu nối của thiết bị. Đầu điện thoại HDTEC RJ12 mạ vàng phù hợp nhu cầu thi công và bảo trì kết nối điện thoại sử dụng giao diện sáu vị trí. HulaTech hỗ trợ tư vấn lựa chọn đầu nối, kiểm tra quy cách cáp và cung cấp báo giá theo số lượng thực tế.
