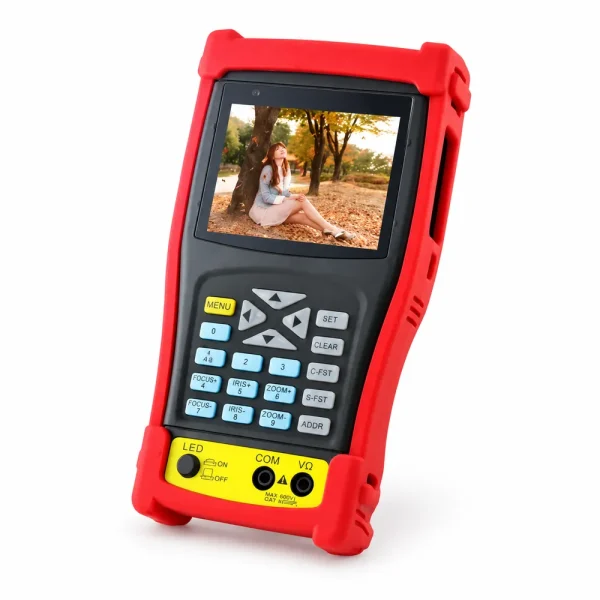

Máy test camera CCTV cao cấp Noyafa NF705

Máy test camera CCTV NOYAFA NF-705 là thiết bị chuyên dụng phục vụ lắp đặt, bảo trì và kiểm tra tín hiệu camera tại hiện trường. Máy có màn hình TFT-LCD 3,5 inch, hỗ trợ xem video analog CVBS và HD/3G-SDI, kiểm tra PTZ qua RS485, cáp Ethernet và các đại lượng điện cơ bản.

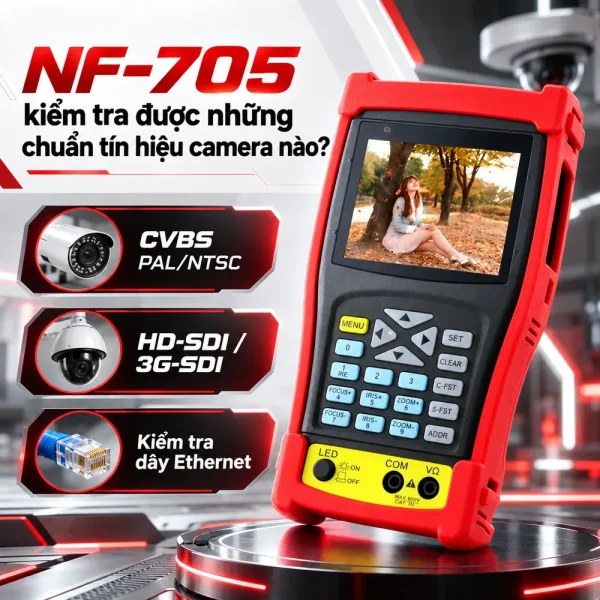

NF-705 kiểm tra được những chuẩn tín hiệu camera nào?

NF-705 nhận tín hiệu video analog CVBS theo hệ PAL hoặc NTSC, cho phép xem hình ảnh camera ngay trên màn hình. Máy cũng hỗ trợ HD-SDI và 3G-SDI, là các chuẩn truyền video số qua cáp đồng trục. Cần phân biệt HD/3G-SDI với AHD, HD-TVI và HD-CVI. Dù các chuẩn này đều có thể sử dụng đầu BNC, tín hiệu không tương đương. Tài liệu NF-705 không xác nhận giải mã AHD/TVI/CVI, vì vậy không nên khẳng định máy xem được mọi camera đồng trục độ nét cao. Tương tự, cổng kiểm tra Ethernet của NF-705 phục vụ kiểm tra đấu dây, không đồng nghĩa máy hỗ trợ tìm kiếm địa chỉ IP, đăng nhập ONVIF hay giải mã luồng RTSP. Đối với camera IP, cần thiết bị kiểm tra chuyên dụng có các chức năng tương ứng.

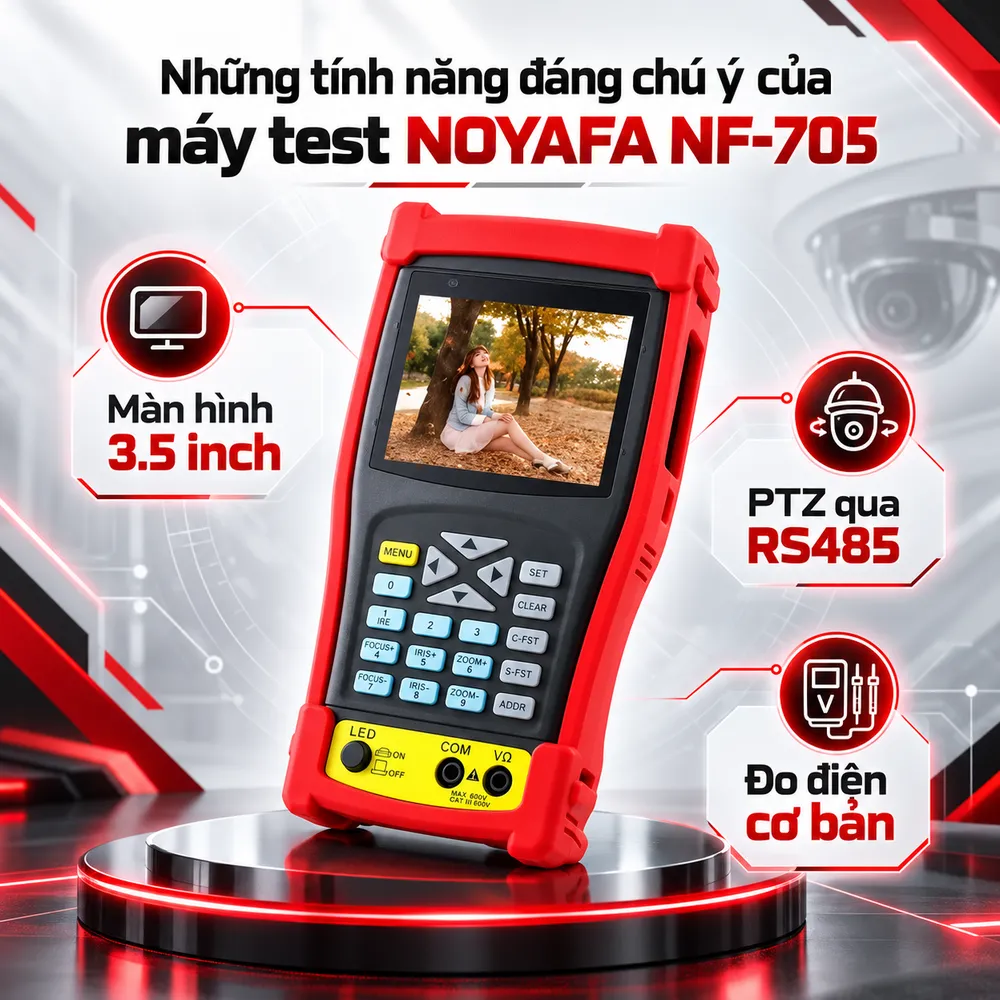

Những tính năng đáng chú ý của máy test NOYAFA NF-705

Màn hình 3,5 inch và phân tích tín hiệu video

Theo tài liệu NOYAFA, màn hình màu TFT-LCD có độ phân giải 960 × 240 pixel. Kỹ thuật viên quan sát khung hình để điều chỉnh góc lắp đặt, tiêu cự và vùng quan sát trong phạm vi camera hỗ trợ. Máy có khả năng kiểm tra mức tín hiệu video bằng đơn vị IRE hoặc mV, hỗ trợ đánh giá bất thường trên đường truyền analog.

Điều khiển PTZ và phát tín hiệu màu chuẩn

NF-705 hỗ trợ điều khiển camera quay quét PTZ thông qua RS485, với điều kiện giao thức, tốc độ truyền và địa chỉ được thiết lập phù hợp. Người dùng có thể thử quay ngang, nghiêng, thu phóng hoặc thao tác điều khiển được camera hỗ trợ. Thiết bị còn có bộ tạo tín hiệu thanh màu PAL/NTSC để thử đường video và màn hình nhận tín hiệu.

Đồng hồ vạn năng và kiểm tra cáp Ethernet

Máy tích hợp đồng hồ vạn năng kỹ thuật số, hỗ trợ đo điện áp, dòng điện, điện trở, điện dung, kiểm tra thông mạch và diode theo hướng dẫn. Chức năng kiểm tra dây Ethernet giúp đối chiếu thứ tự lõi, nhận biết một số lỗi hở hoặc chập khi sử dụng đầu nhận phù hợp. NF-705 còn hỗ trợ kiểm tra đầu vào âm thanh và dữ liệu điều khiển RS485.

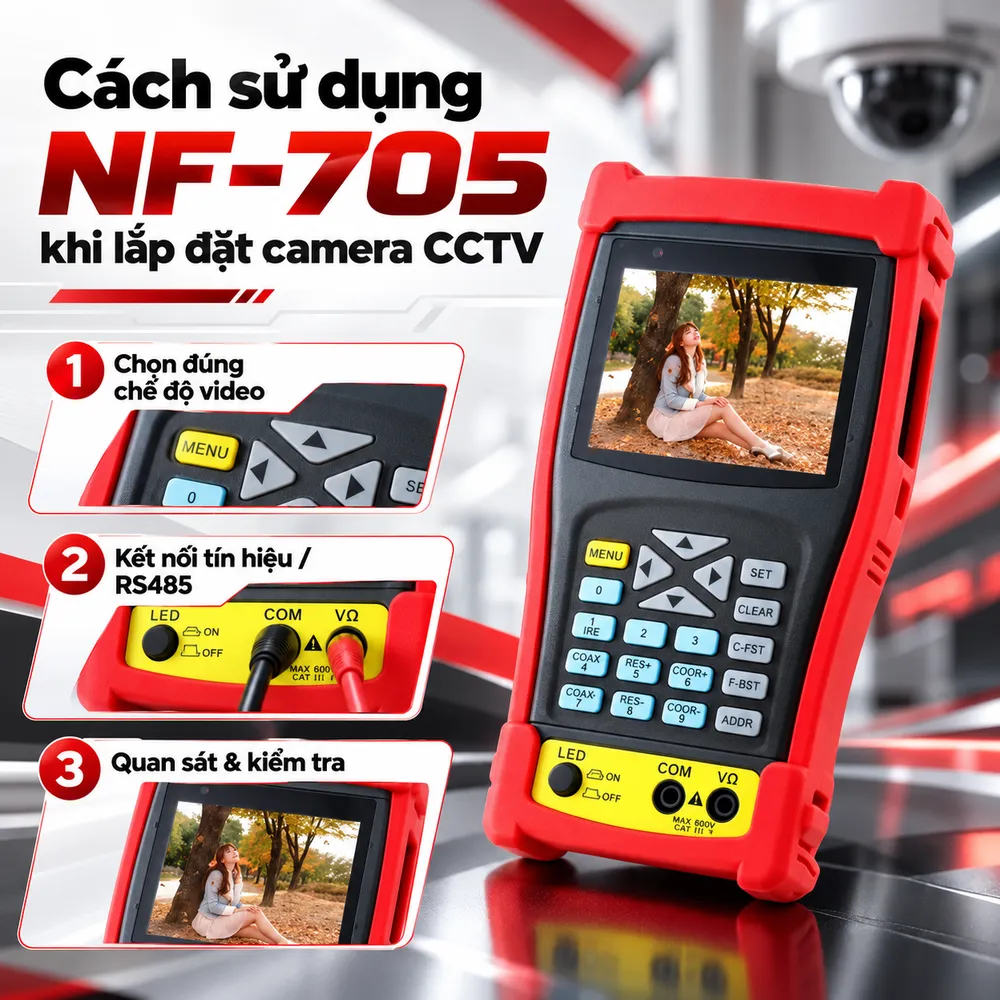

Cách sử dụng NF-705 khi lắp đặt camera CCTV

Trước khi đo, xác định chuẩn tín hiệu đầu ra của camera và kiểm tra dây, đầu BNC cùng nguồn cấp. Sạc pin, kiểm tra phụ kiện, sau đó chọn đúng chế độ video CVBS hoặc HD/3G-SDI. Cắm tín hiệu vào đầu vào tương ứng, quan sát hình và đánh giá mức tín hiệu nếu cần. Không kết luận camera hỏng chỉ vì màn hình trống khi chưa kiểm tra chuẩn tín hiệu, nguồn và kết nối. Với camera PTZ, nối cáp điều khiển RS485, thiết lập địa chỉ và baud rate theo cấu hình thiết bị. Thử từng lệnh quay, nghiêng và điều chỉnh góc nhìn. Nếu không phản hồi, đối chiếu giao thức PTZ, cực tính dây và cài đặt trước khi thay camera. Khi cần kiểm tra điện, chọn thang đo thích hợp và tuân thủ giới hạn của đồng hồ. Không đo điện trở hoặc thông mạch trên mạch đang có điện. Với cáp Ethernet, tách tuyến khỏi thiết bị hoạt động rồi kết nối đầu nhận để đối chiếu sơ đồ dây. NF-705 có đầu ra cấp nguồn camera DC 12V/1A theo hướng dẫn. Chỉ sử dụng khi camera yêu cầu đúng điện áp, dòng khởi động và công suất nằm trong khả năng đầu ra. Không dùng chức năng này để cấp cho camera PoE 48V hoặc thiết bị vượt tải.

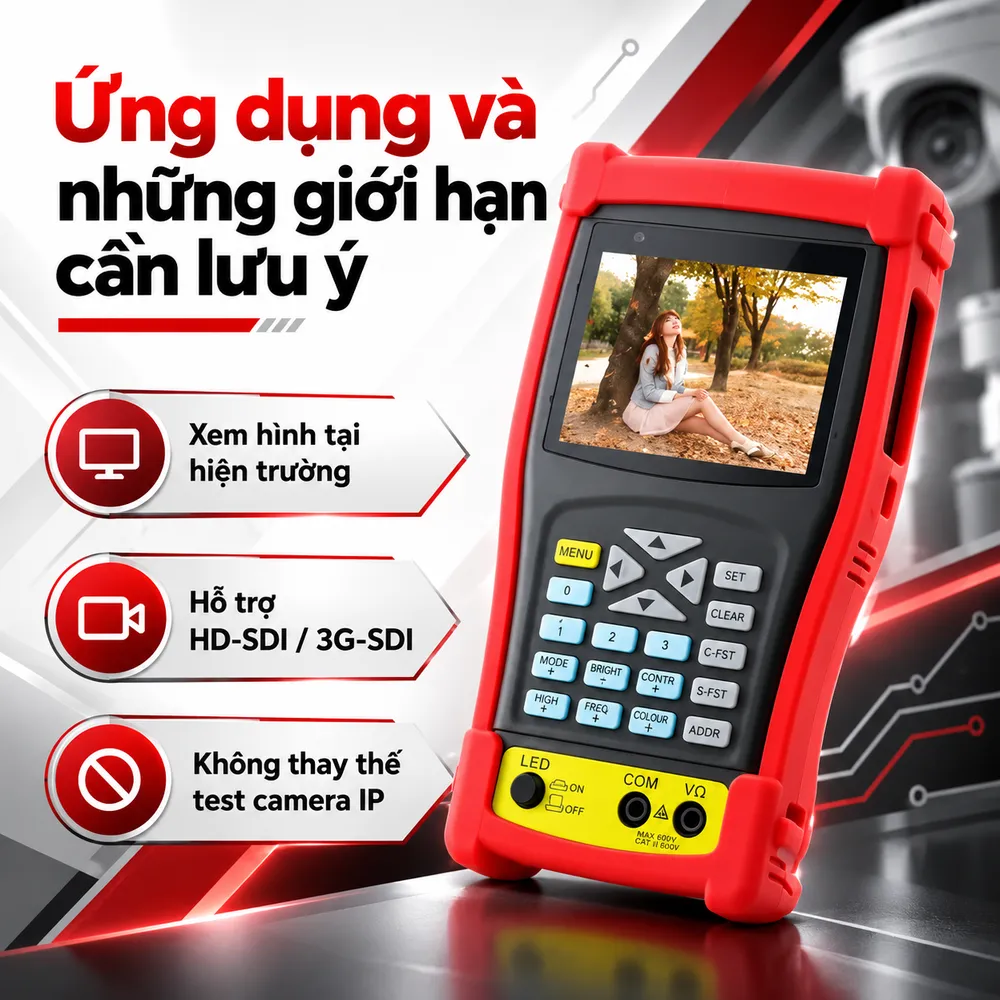

Ứng dụng và những giới hạn cần lưu ý

Trong công trình camera analog, NF-705 hỗ trợ xem hình trực tiếp tại vị trí lắp đặt thay vì cần quay về phòng điều khiển. Thiết bị hữu ích khi điều chỉnh hướng quan sát, kiểm tra tín hiệu trên dây đồng trục hoặc tìm nguyên nhân hình ảnh bị suy giảm. Với hệ thống dùng HD-SDI, kỹ thuật viên có thêm lựa chọn kiểm tra tín hiệu số tương thích. Ở tủ kỹ thuật, chức năng đồng hồ và kiểm tra cáp mạng hỗ trợ phân biệt lỗi nguồn, lỗi đầu dây với lỗi thiết bị. Tuy nhiên, kết quả thông mạch không xác nhận cáp đạt Cat5e/Cat6, còn phép đo video không thay thế thiết bị phân tích chuyên sâu. NF-705 không được công bố có chức năng cấp PoE, kiểm tra camera IP qua ONVIF hoặc hỗ trợ toàn bộ chuẩn video BNC.

Chọn mua máy test camera NOYAFA NF-705 tại HulaTech

Trước khi mua, cần đối chiếu model NF-705, loại camera thực tế và chuẩn video được sử dụng. Kiểm tra tình trạng pin lithium, màn hình, cổng BNC, RS485, que đo, bộ nhận cáp Ethernet, dây nguồn camera và bộ sạc. Phụ kiện có thể khác nhau theo lô hàng, nên yêu cầu danh sách đóng gói. Khách hàng có thể tham khảo danh mục Phụ kiện mạng và Camera an ninh tại HulaTech để chọn dụng cụ, cáp kết nối và các thiết bị phù hợp. Khi cần tư vấn hoặc báo giá NOYAFA NF-705, hãy cung cấp chuẩn CVBS, HD-SDI hoặc 3G-SDI, yêu cầu kiểm tra PTZ và cấu hình nguồn để được đối chiếu tính năng, tránh mua nhầm thiết bị không tương thích.
