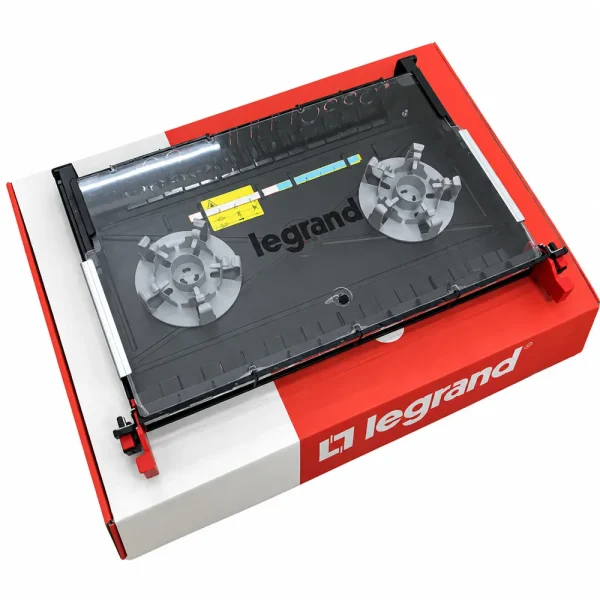

Hộp phối quang ODF Legrand 24FO

Hộp phối quang ODF Legrand 24FO là thiết bị quản lý và kết cuối cáp quang thuộc phân khúc cao cấp, phù hợp với các hệ thống mạng doanh nghiệp, phòng server, trung tâm dữ liệu và những dự án yêu cầu thiết bị đồng bộ, chất lượng ổn định. Sản phẩm nổi bật với thiết kế khác biệt so với nhiều dòng ODF kim loại thông thường: thân sử dụng vật liệu nhựa nhám, nắp mica trong suốt, cấu trúc kéo trượt và hệ thống quản lý sợi quang khoa học. Dung lượng 24FO đáp ứng tốt nhu cầu tổ chức mối hàn, dây hàn quang và adapter trong các hệ thống có số lượng kết nối vừa phải.

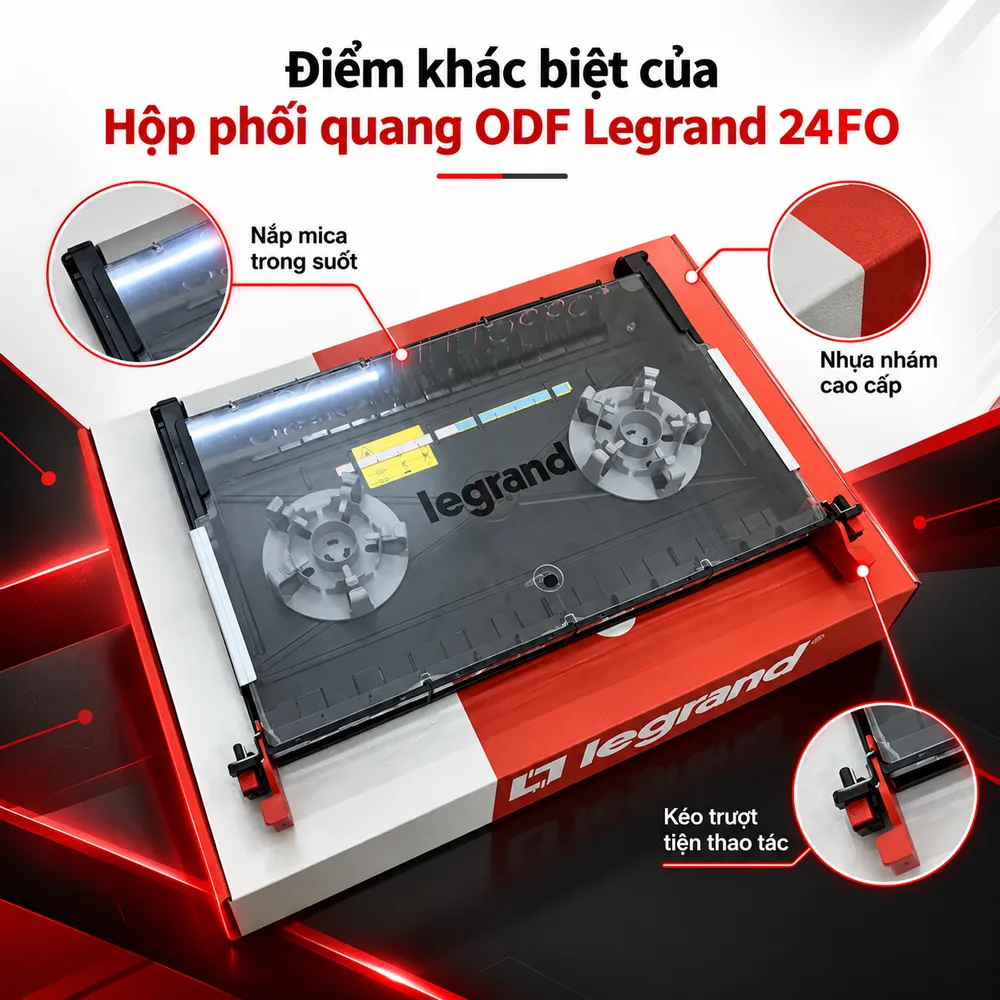

Điểm khác biệt của Hộp phối quang ODF Legrand 24FO

Một trong những điểm dễ nhận thấy nhất của Hộp phối quang ODF Legrand 24FO là thiết kế không hoàn toàn giống các loại ODF vỏ thép phổ biến trên thị trường. Phần thân chính được chế tạo từ nhựa nhám chất lượng cao, trong khi nắp phía trên sử dụng mica cứng trong suốt. Nhờ đó, kỹ thuật viên có thể quan sát khu vực bên trong mà không cần tháo toàn bộ nắp khi kiểm tra sơ bộ. Phần đáy chứa tai bắt rack được gia cường bằng kim loại nhằm tạo độ chắc chắn khi thiết bị được cố định trong tủ rack. Cách kết hợp vật liệu này giúp giảm trọng lượng tổng thể của sản phẩm xuống khoảng 2 kg, nhẹ hơn nhiều dòng ODF kim loại có cùng dung lượng. Trọng lượng nhẹ mang lại lợi thế đáng kể khi vận chuyển, lắp đặt và bảo trì. Kỹ thuật viên có thể thao tác thiết bị thuận tiện hơn trong những tủ rack có nhiều thiết bị hoặc không gian làm việc hạn chế. Thay vì sử dụng kiểu khóa chốt truyền thống, phần nắp được thiết kế theo cơ chế kéo trượt. Khi cần kiểm tra hoặc thi công, người dùng chỉ cần trượt nắp để tiếp cận khu vực bên trong. Thiết kế này giúp giảm số thao tác tháo lắp và thuận tiện hơn trong quá trình vận hành lâu dài. Sản phẩm vẫn tuân theo kích thước phù hợp với hệ thống rack tiêu chuẩn, giúp dễ dàng bố trí cùng switch, patch panel, converter và các thiết bị mạng khác. Nếu cần tham khảo thêm các dòng Hộp phối quang có dung lượng hoặc cấu trúc khác, người dùng có thể lựa chọn theo quy mô thực tế của từng hệ thống.

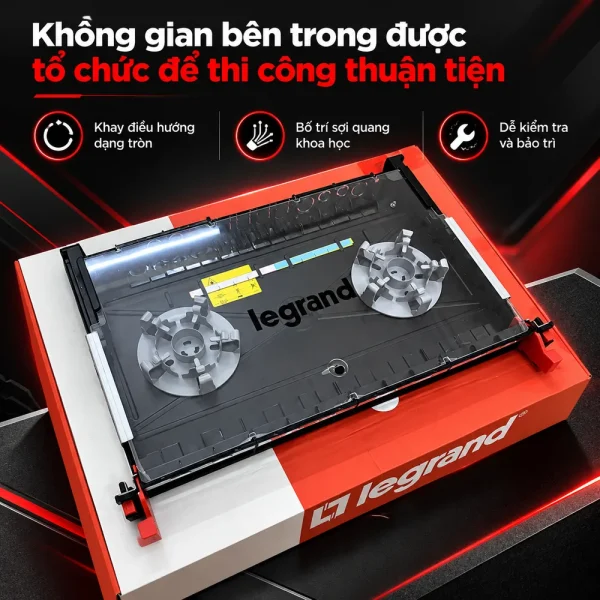

Không gian bên trong được tổ chức để thi công thuận tiện

Không gian làm việc bên trong là một trong những yếu tố đáng chú ý của ODF Legrand 24FO. Nhà sản xuất bố trí hai khay điều hướng cáp dạng tròn nhằm hỗ trợ sắp xếp các sợi quang và phần dây dư theo bố cục khoa học. Các khay điều hướng giúp hạn chế tình trạng sợi quang bị chồng chéo hoặc uốn gấp trong quá trình thi công. Với cáp quang, việc duy trì bán kính uốn phù hợp rất quan trọng bởi sợi bị gập quá mức có thể làm tăng suy hao hoặc ảnh hưởng đến độ ổn định của đường truyền. Hai khay này có thể tháo rời khi cần bố trí khay hàn quang theo cấu hình thực tế. Nhờ đó, kỹ thuật viên có thêm sự linh hoạt khi thiết kế không gian bên trong ODF. Phía sau hộp được bố trí các vị trí chờ để đưa cáp tuyến vào. Sau khi cáp được đưa vào thiết bị, từng sợi quang sẽ được xử lý, hàn với dây hàn quang và bảo vệ bằng ống co nhiệt. Các mối nối sau đó được sắp xếp tại khay hàn trước khi dây hàn được dẫn tới adapter.

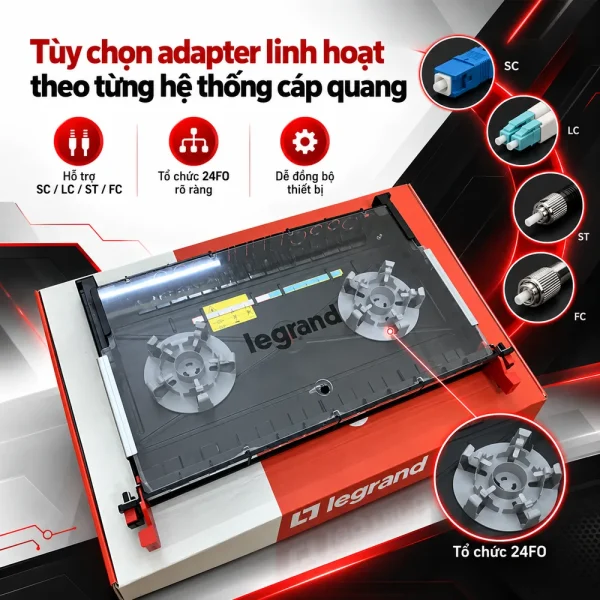

Tùy chọn adapter linh hoạt theo từng hệ thống cáp quang

Hộp phối quang ODF Legrand 24FO có khả năng triển khai với nhiều chuẩn đầu nối khác nhau tùy nhu cầu của dự án. Người dùng có thể lựa chọn adapter SC, LC, ST hoặc FC để đồng bộ với loại dây hàn và dây nhảy quang đang sử dụng. Các adapter được bố trí theo từng khay, phổ biến với cấu hình tám đầu trên một khay. Với dung lượng 24FO, hệ thống có thể được tổ chức thành nhiều nhóm kết nối rõ ràng, thuận tiện cho việc đánh số và quản lý từng tuyến. Việc lựa chọn chuẩn adapter cần được xác định ngay từ giai đoạn thiết kế hệ thống. Nếu mạng sử dụng đầu SC, dây hàn quang và dây nhảy cần lựa chọn cấu hình SC tương ứng. Tương tự, các hệ thống có mật độ cổng cao có thể cân nhắc chuẩn LC nếu cấu hình ODF và thiết bị đầu cuối phù hợp. Từ adapter ở ODF, dây nhảy quang sẽ kết nối tới switch quang, converter, module SFP hoặc các thiết bị truyền dẫn khác. Khi cần thay đổi đường kết nối, kỹ thuật viên chủ yếu thao tác với dây nhảy ở khu vực phía trước mà không phải can thiệp vào mối hàn phía trong.

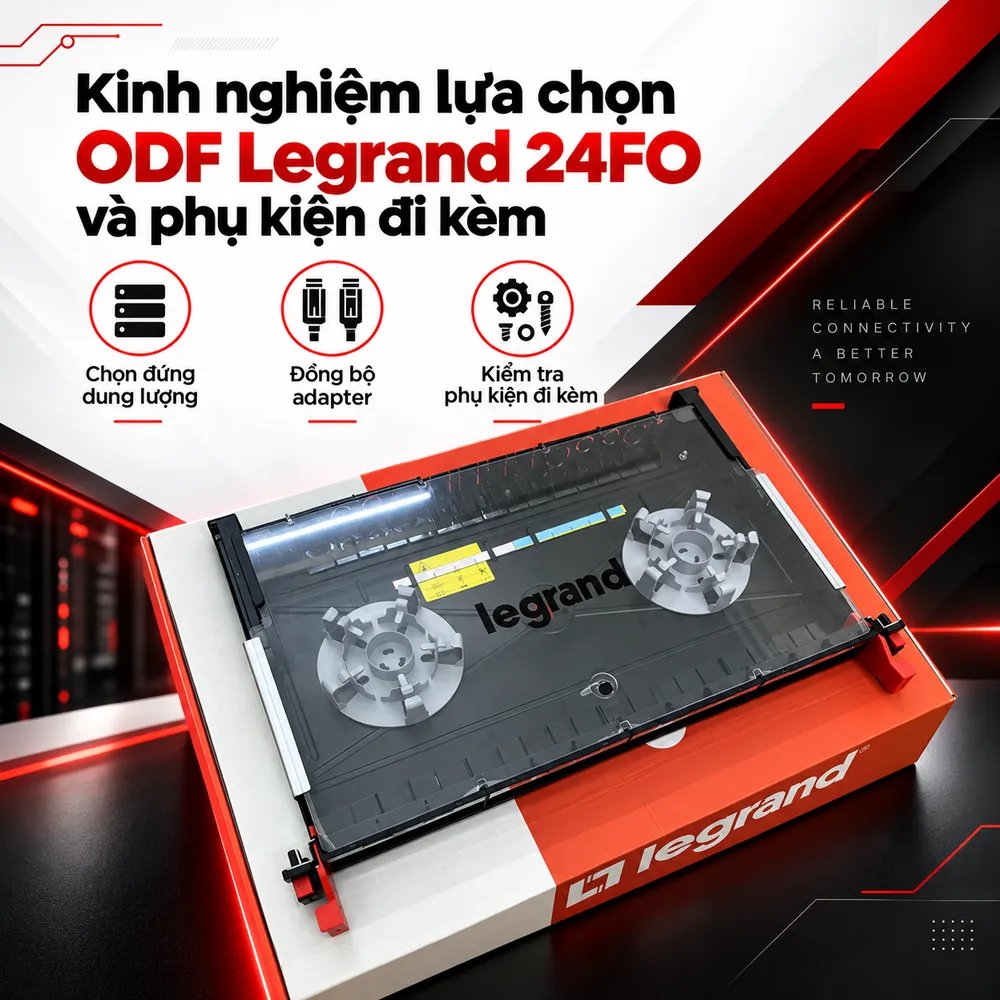

Kinh nghiệm lựa chọn ODF Legrand 24FO và phụ kiện đi kèm

Khi lựa chọn Hộp phối quang ODF Legrand 24FO, trước tiên cần xác định số lượng sợi quang thực tế của tuyến. Nếu hệ thống đang sử dụng khoảng 12 đến 20 sợi và cần thêm dung lượng dự phòng, cấu hình 24FO là lựa chọn hợp lý. Tuy nhiên, với những dự án có kế hoạch mở rộng nhanh vượt quá dung lượng này, nên cân nhắc ODF lớn hơn ngay từ đầu. Yếu tố tiếp theo là chuẩn adapter. SC, LC, ST và FC có đặc điểm và môi trường sử dụng khác nhau, vì vậy cần đồng bộ adapter với dây hàn, dây nhảy và thiết bị mạng. Người mua cũng cần lưu ý rằng một số phụ kiện như adapter, dây hàn quang, khay hàn hoặc ống co nhiệt có thể được cung cấp riêng tùy theo cấu hình bán hàng. Vì vậy, trước khi đặt sản phẩm nên kiểm tra rõ danh sách phụ kiện có trong bộ để tránh thiếu vật tư khi thi công. Khách hàng cần lựa chọn ODF Legrand, adapter, dây hàn quang, dây nhảy quang hoặc bộ phụ kiện hoàn chỉnh có thể liên hệ Hulatech để được tư vấn cấu hình phù hợp với số lượng sợi và yêu cầu thực tế của từng dự án.
