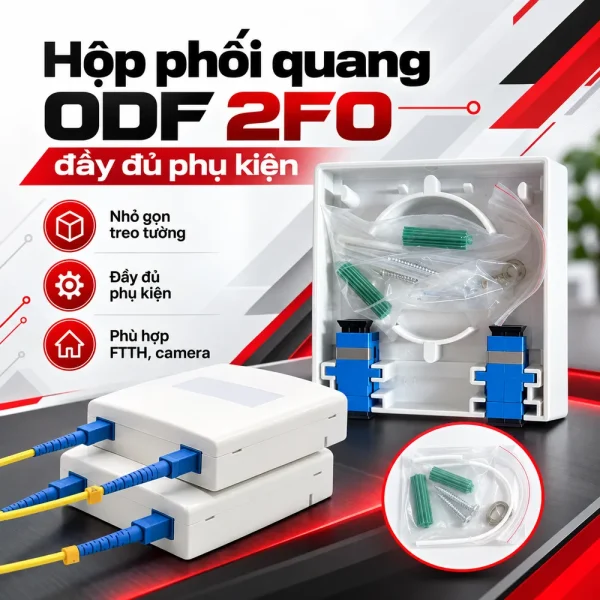

Hộp phối quang ODF 2FO treo tường đầy đủ phụ kiện

Hộp phối quang ODF 2FO đầy đủ phụ kiện là giải pháp nhỏ gọn dành cho những hệ thống cáp quang chỉ cần quản lý số lượng sợi hạn chế. Sản phẩm sử dụng vỏ nhựa, thiết kế treo tường và có khả năng bố trí tối đa 2 kết nối quang. Bộ sản phẩm đi kèm dây hàn quang, adapter và ống co nhiệt, giúp kỹ thuật viên có thể triển khai điểm kết cuối cáp thuận tiện hơn mà không phải chuẩn bị từng phụ kiện riêng lẻ. Với kích thước gọn và cấu tạo đơn giản, ODF 2FO phù hợp cho FTTH, camera, mạng nội bộ và các điểm kết nối quang tại văn phòng, cửa hàng hoặc hộ gia đình.

Hộp phối quang ODF 2FO treo tường đầy đủ phụ kiện

ODF là viết tắt của Optical Distribution Frame, được sử dụng để tập trung, bảo vệ và phân phối các kết nối cáp quang. Đối với phiên bản 2FO, hộp được thiết kế để quản lý tối đa 2 sợi quang, phù hợp với những tuyến có quy mô nhỏ và không cần sử dụng ODF dung lượng lớn. Trong quá trình thi công, cáp quang tuyến được đưa vào bên trong hộp. Các sợi quang được hàn với dây pigtail, sau đó đầu connector của pigtail kết nối vào adapter. Từ adapter, kỹ thuật viên có thể sử dụng dây nhảy quang để kết nối đến modem quang, converter, switch quang hoặc thiết bị mạng tương ứng. Khách hàng có thể tham khảo thêm các dòng Hộp phối quang ODF tại Hulatech để lựa chọn dung lượng và kiểu lắp đặt phù hợp với từng hệ thống.

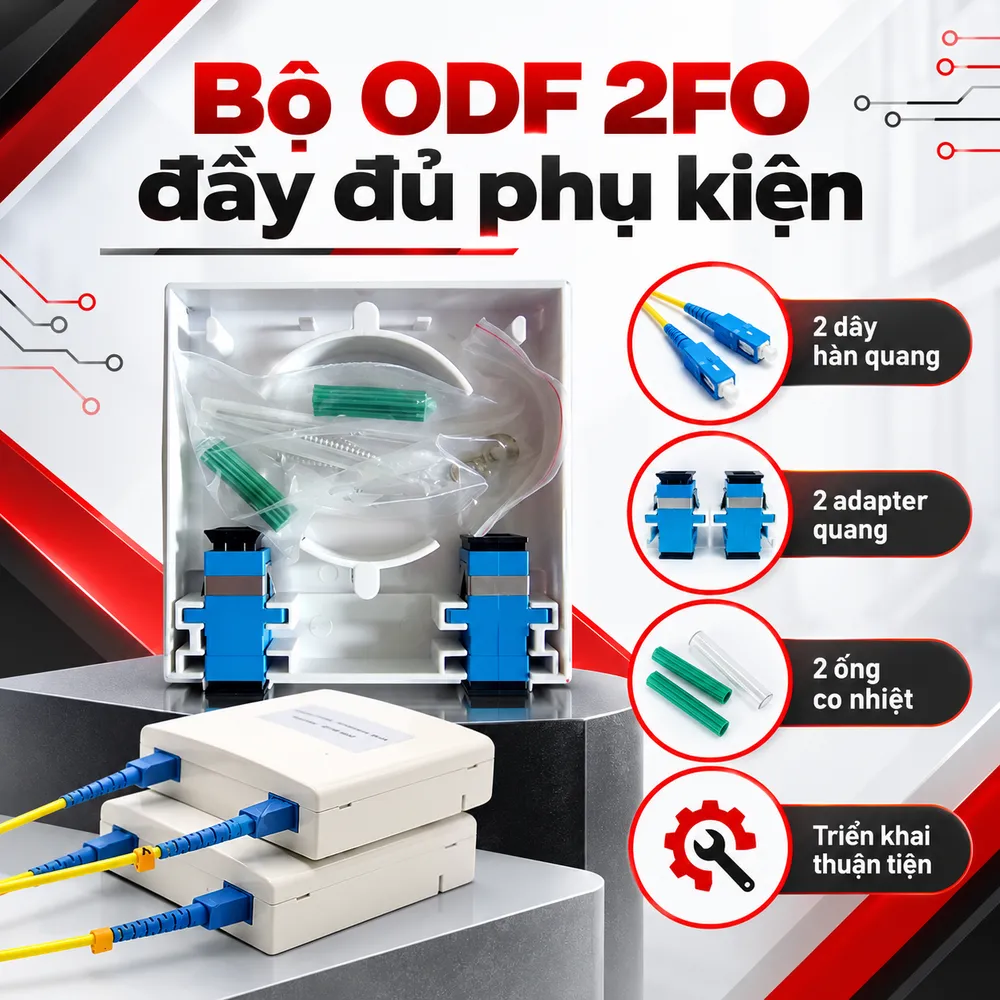

Bộ ODF 2FO đầy đủ phụ kiện gồm những gì?

Điểm thuận tiện của sản phẩm là bộ phụ kiện cơ bản đã được chuẩn bị theo dung lượng 2FO. Một bộ thông thường bao gồm 2 dây hàn quang, 2 adapter và 2 ống co nhiệt bảo vệ mối hàn. Dây hàn quang hay pigtail được sử dụng để nối sợi quang của tuyến cáp với adapter trên hộp ODF. Tùy yêu cầu của hệ thống, dây hàn có thể lựa chọn chuẩn đầu SC, LC, FC hoặc ST, đồng thời sử dụng sợi Singlemode hoặc Multimode phù hợp. Adapter đóng vai trò tạo điểm kết nối giữa pigtail bên trong hộp và dây nhảy quang ở phía ngoài. Việc lựa chọn adapter cần đồng bộ với chuẩn connector đang sử dụng để hạn chế phát sinh đầu chuyển đổi không cần thiết. Ống co nhiệt được dùng để bảo vệ vị trí sau khi hai sợi quang được hàn nối. Bộ phận này giúp cố định và hạn chế tác động cơ học trực tiếp lên mối hàn trong quá trình sắp xếp dây bên trong hộp.

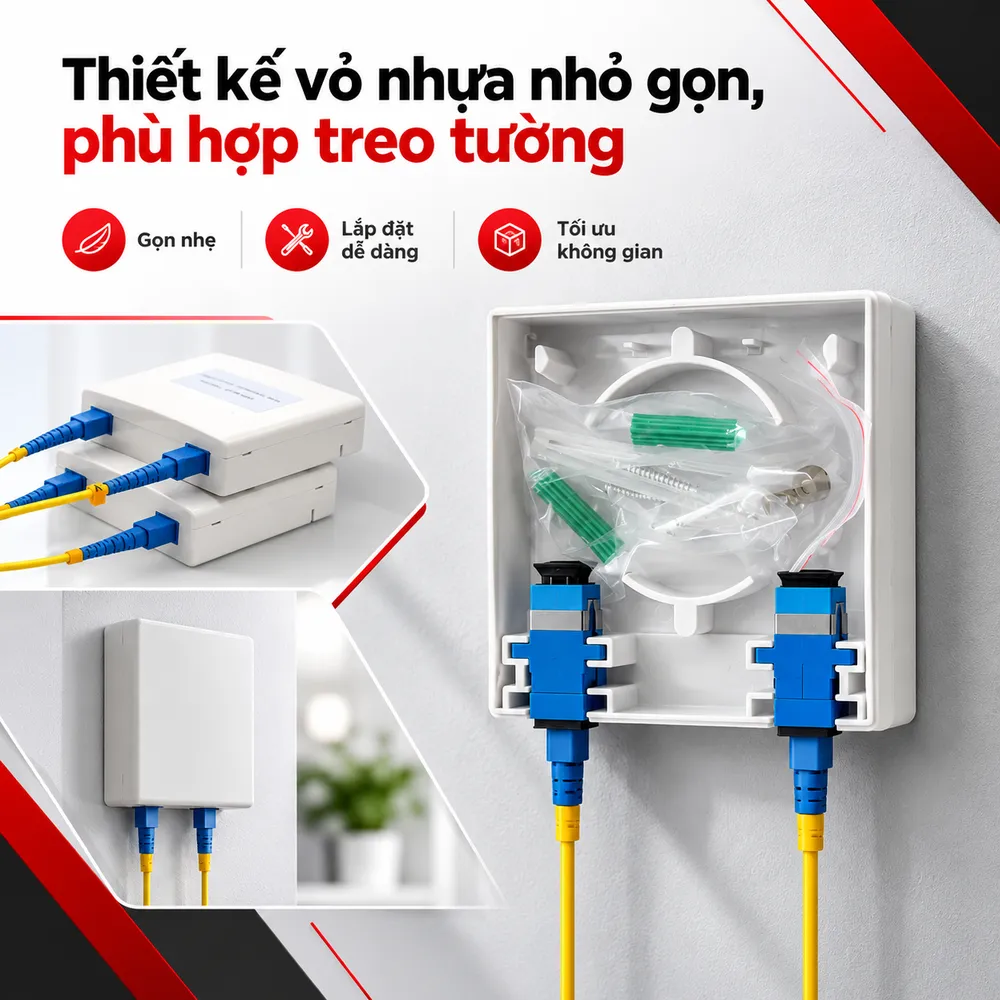

Thiết kế vỏ nhựa nhỏ gọn, phù hợp treo tường

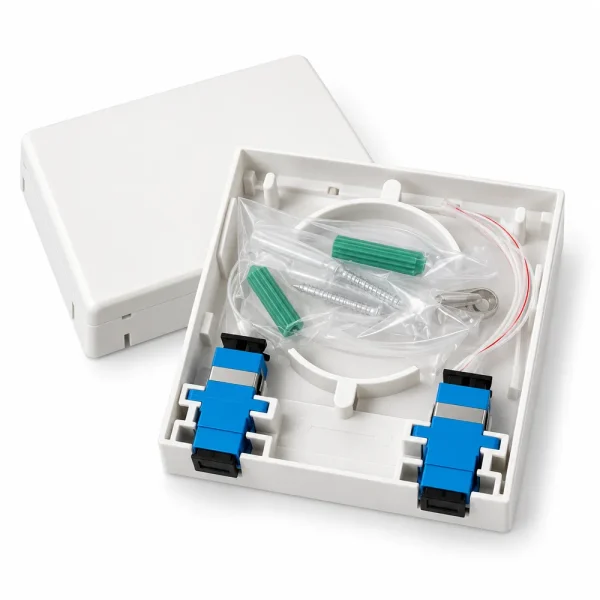

Hộp phối quang ODF 2FO sử dụng vỏ nhựa với trọng lượng nhẹ và kích thước tương đối nhỏ. Cấu trúc này phù hợp với những khu vực không có tủ rack hoặc không cần sử dụng ODF lắp rack chuyên dụng. Thiết kế treo tường giúp hộp có thể bố trí tại phòng kỹ thuật, hành lang, khu vực đặt modem hoặc điểm kết cuối cáp. Khi được lắp đúng vị trí, hộp giúp tập trung sợi quang trong một không gian riêng, giảm tình trạng mối hàn để lộ bên ngoài hoặc dây cáp bố trí thiếu gọn gàng. Bên trong hộp có không gian dành cho việc sắp xếp sợi quang dự phòng, mối hàn và các phụ kiện kết nối. Với dung lượng chỉ 2FO, thiết kế này vừa đáp ứng nhu cầu bảo vệ đường quang vừa giúp tiết kiệm diện tích lắp đặt.

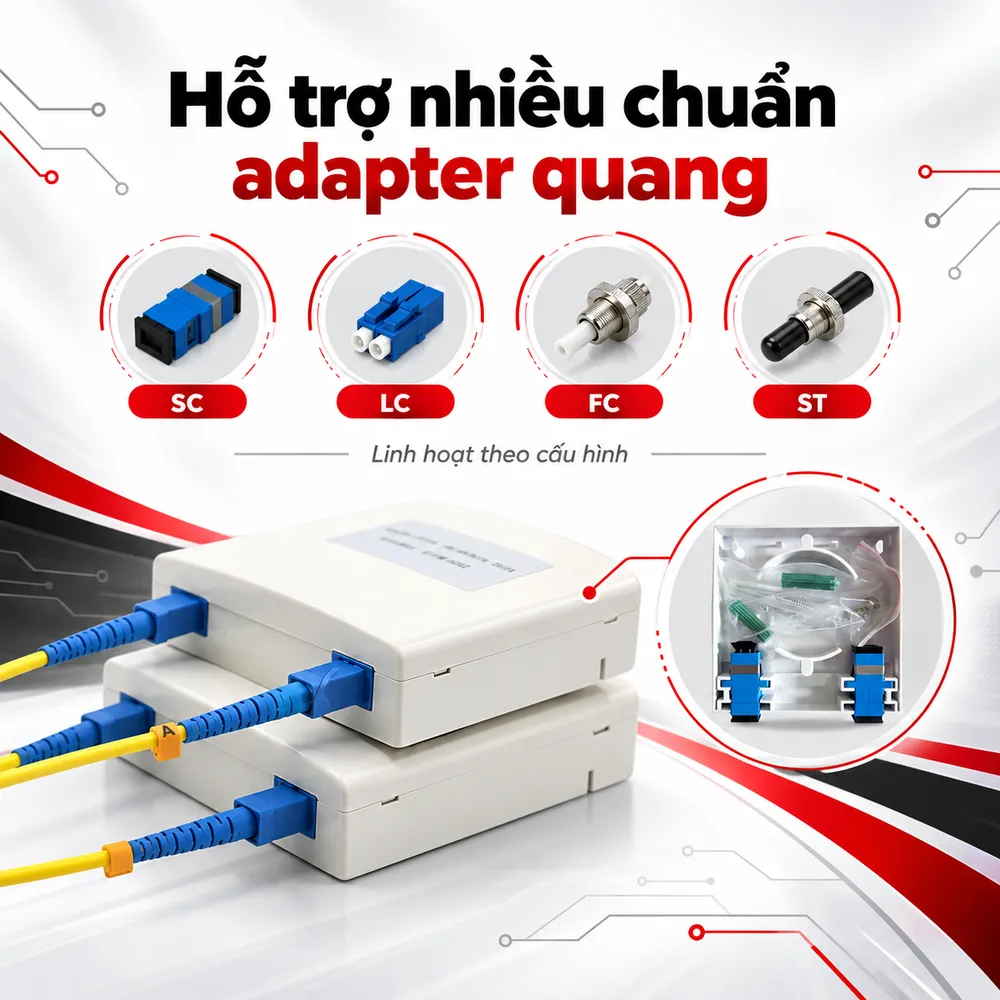

Hỗ trợ nhiều chuẩn adapter quang

Một ưu điểm đáng chú ý của ODF 2FO là khả năng sử dụng với nhiều chuẩn đầu nối phổ biến như SC, LC, FC hoặc ST, tùy theo cấu hình của hộp và yêu cầu thực tế. Trong đó, SC được sử dụng khá phổ biến tại các hệ thống FTTH và mạng quang doanh nghiệp. LC có kích thước đầu nối nhỏ gọn và thường xuất hiện trong các hệ thống thiết bị có mật độ cổng cao. FC và ST có thể được lựa chọn cho những cấu hình chuyên biệt. Với adapter phù hợp, suy hao chèn có thể ở mức khoảng ≤0,2 dB theo cấu hình phụ kiện. Đối với suy hao phản hồi, chuẩn UPC có thể đạt khoảng 55 dB, trong khi APC có thể đạt khoảng 65 dB. Giá trị thực tế còn phụ thuộc loại linh kiện, chất lượng đầu nối và quá trình thi công.

Ba chức năng chính của ODF 2FO

Hộp ODF 2FO có thể đảm nhiệm ba nhiệm vụ chính trong hệ thống cáp quang gồm hàn nối, lưu trữ sợi dự phòng và phân phối kết nối quang. Chức năng hàn nối giúp tạo điểm kết nối an toàn giữa cáp tuyến và dây pigtail. Sau khi hàn, mối nối được đặt trong khu vực bảo vệ thay vì để trực tiếp bên ngoài. Phần không gian bên trong hộp cho phép bố trí một lượng sợi quang dự phòng hợp lý. Việc giữ lại sợi dự phòng hỗ trợ kỹ thuật viên xử lý khi cần hàn lại hoặc điều chỉnh tuyến sau này. Cuối cùng, adapter trên mặt hộp tạo điểm phân phối tín hiệu ra dây nhảy quang để kết nối với thiết bị mạng. Nhờ đó, hệ thống được chia thành các khu vực rõ ràng và thuận tiện hơn khi kiểm tra. Hulatech cung cấp các dòng hộp phối quang ODF với nhiều dung lượng và cấu hình khác nhau. Khách hàng có nhu cầu mua Hộp phối quang ODF 2FO đầy đủ phụ kiện có thể liên hệ Hulatech để được tư vấn lựa chọn chuẩn adapter, loại dây hàn và cấu hình phù hợp với hệ thống cáp quang thực tế.
