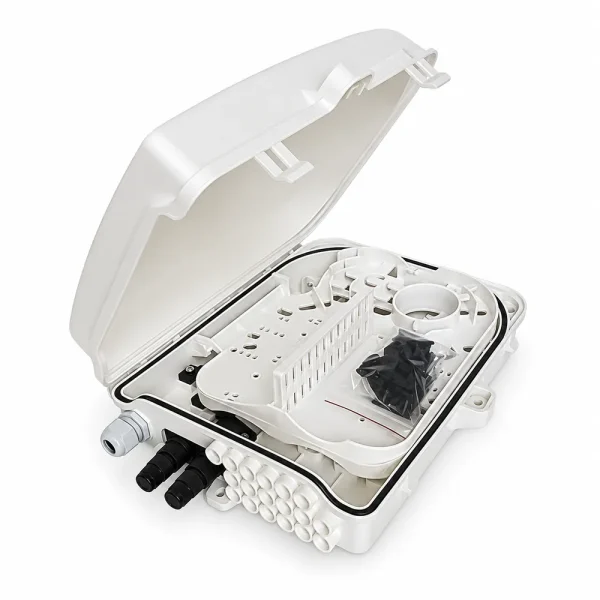

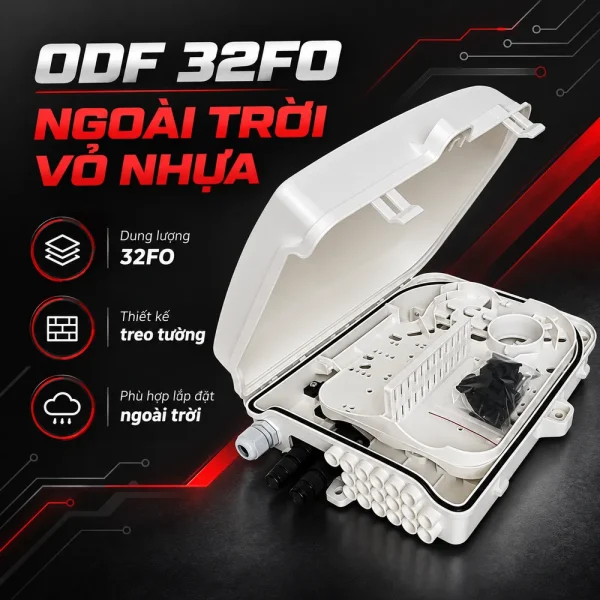

Hộp phối quang ODF 32FO ngoài trời vỏ nhựa

Hộp phối quang ODF 32FO ngoài trời vỏ nhựa là thiết bị dùng để quản lý, bảo vệ và tổ chức các điểm đấu nối trong hệ thống cáp quang. Với dung lượng 32FO, sản phẩm phù hợp cho các tuyến quang ngoài trời cần tập trung mối hàn, dây hàn quang, adapter và dây nhảy quang trong cùng một hộp bảo vệ. Vỏ nhựa chịu lực, hệ thống gioăng cao su và các đầu cáp được gia cố giúp hạn chế tác động của bụi, nước và côn trùng lên các thành phần bên trong. Phiên bản đầy đủ phụ kiện gồm adapter, dây hàn quang, ống co nhiệt và khay hàn quang.

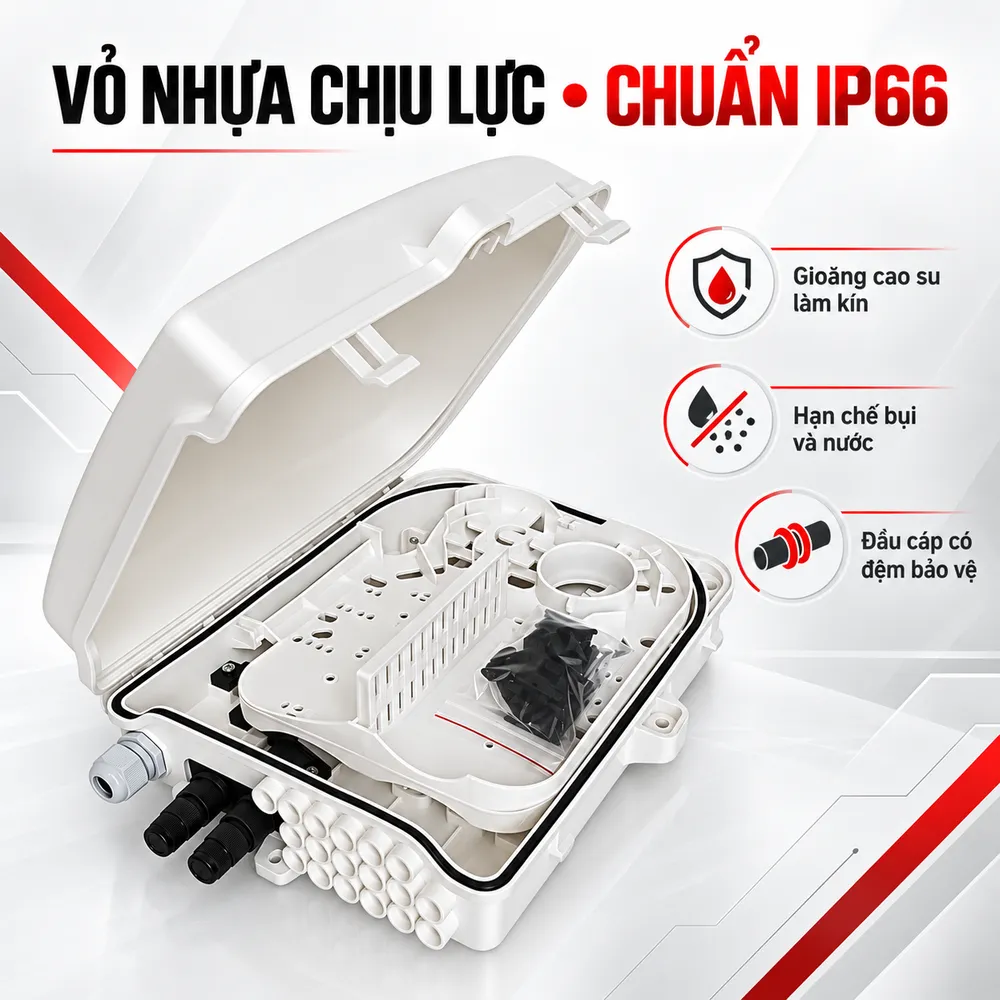

Vỏ nhựa chịu lực và khả năng bảo vệ khi lắp ngoài trời

ODF 32FO được chế tạo từ nhựa có độ cứng cao, phù hợp với các vị trí lắp đặt ngoài trời. Theo thông tin sản phẩm, phần vỏ có khả năng chịu va đập tốt, giúp bảo vệ khay hàn, adapter và sợi quang bên trong khi thiết bị chịu tác động cơ học trong quá trình sử dụng. Thiết kế vỏ kín kết hợp gioăng cao su tại bề mặt tiếp xúc giữa nắp và thân hộp giúp hạn chế nước và bụi đi vào khoang làm việc. Các lỗ cáp ở đáy hộp cũng có lớp đệm cao su để giữ cáp ổn định và tăng khả năng làm kín. Theo dữ liệu sản phẩm, các chi tiết bảo vệ đáp ứng yêu cầu IP66 về khả năng chống bụi và nước. Khách hàng có thể tham khảo thêm danh mục Hộp phối quang tại Hulatech để lựa chọn dung lượng và kiểu vỏ phù hợp với từng công trình.

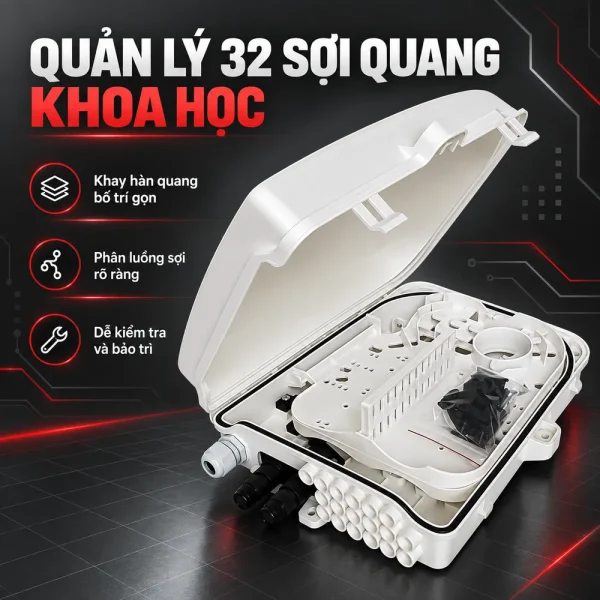

Khoang làm việc hỗ trợ quản lý 32 sợi quang khoa học

Bên trong ODF 32FO được thiết kế với các chốt định hướng đặt dọc thành hộp. Các chốt hỗ trợ phân luồng bó cáp và giữ đường đi của sợi quang theo từng khu vực, giúp hạn chế tình trạng dây chồng chéo. Khay hàn quang được bắt vít trực tiếp vào vị trí phía dưới khoang làm việc. Sau khi cáp tuyến được đưa vào hộp, từng sợi quang được tách, hàn với dây hàn quang, bảo vệ bằng ống co nhiệt rồi bố trí trên khay. Dung lượng 32FO phù hợp với hệ thống có số lượng sợi ở mức vừa nhưng cần khả năng mở rộng tốt hơn ODF dung lượng thấp. Khi từng tuyến được đánh số rõ ràng, kỹ thuật viên có thể xác định cổng và mối hàn nhanh hơn khi bảo trì.

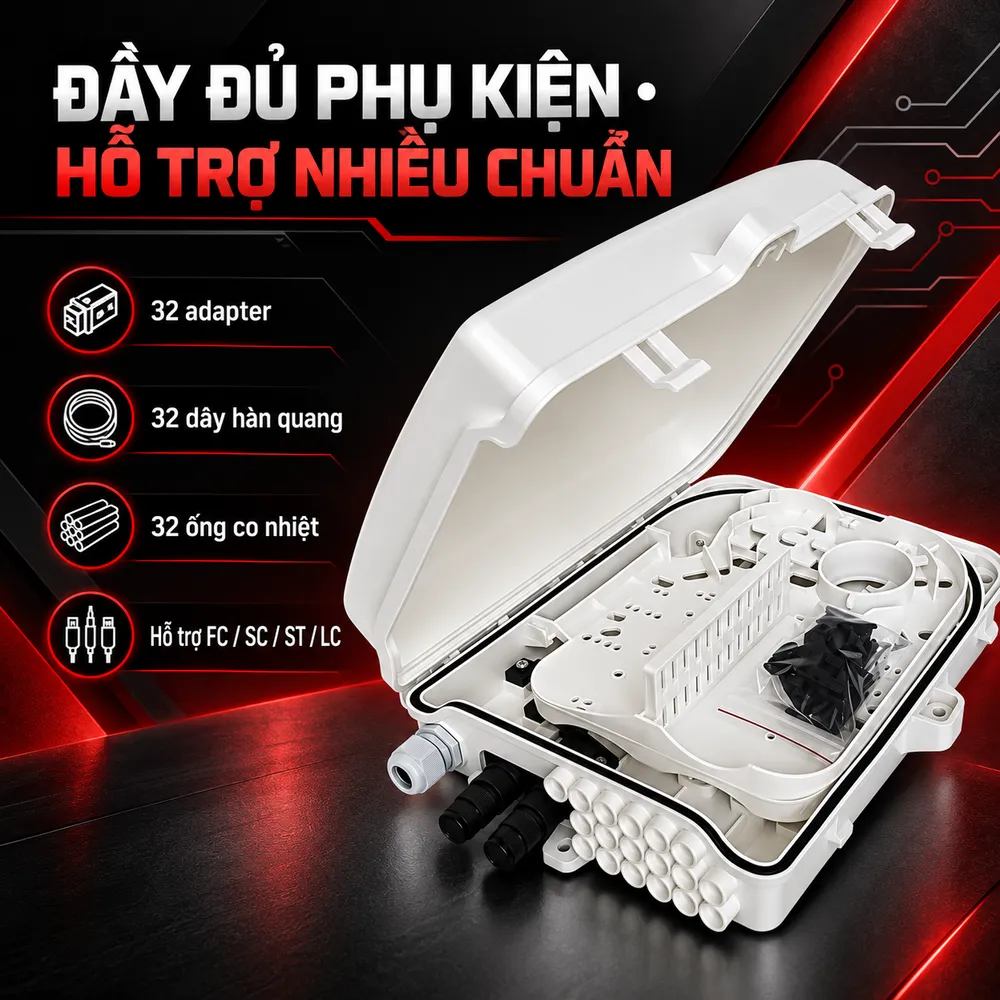

Bộ phụ kiện đầy đủ và khả năng lựa chọn chuẩn adapter

Phiên bản ODF 32FO đầy đủ phụ kiện gồm 32 adapter, 32 dây hàn quang, 32 ống co nhiệt và khay hàn quang. Đây là các thành phần cần thiết để hoàn thiện điểm đấu nối sau khi cáp quang được đưa vào hộp. Sản phẩm có thể cấu hình adapter FC, SC, ST hoặc LC tùy theo chuẩn đầu nối của hệ thống. Khi lựa chọn, cần đồng bộ adapter với dây hàn quang, dây nhảy quang và thiết bị đầu cuối để tránh sai chuẩn kết nối. Adapter tạo điểm giao tiếp giữa dây hàn bên trong và dây nhảy phía ngoài. Dây hàn quang kết nối sợi tuyến với adapter, còn ống co nhiệt bảo vệ vị trí hàn. Khay hàn giúp cố định và sắp xếp các mối nối. Cấu hình full phụ kiện giúp đơn giản hóa khâu chuẩn bị vật tư. Khách hàng vẫn nên xác nhận loại adapter và dây hàn trước khi đặt hàng.

Ứng dụng của ODF 32FO ngoài trời trong hệ thống mạng quang

ODF 32FO được sử dụng tại các điểm phân phối và đấu nối cáp quang ngoài trời. Trong mạng Fiber To The Home, hộp có thể làm điểm tập trung giữa cáp trục và các tuyến phân phối đi tới từng khu vực thuê bao. Trong hệ thống LAN hoặc WAN sử dụng đường truyền quang, ODF có thể lắp tại nhà xưởng, tòa nhà, khu công nghiệp hoặc điểm trung gian. Với hệ thống CATV, sản phẩm hỗ trợ quản lý mối hàn và tạo điểm kết nối trước khi tín hiệu được đưa đến thiết bị tiếp theo. ODF 32FO cũng phù hợp cho hệ thống camera quang, khu dân cư, kho bãi hoặc các tuyến truyền dẫn cần đặt thiết bị ngoài trời. Thiết kế treo tường giúp hộp dễ bố trí.

Lưu ý khi lắp đặt và lựa chọn ODF 32FO tại Hulatech

Trước khi thi công, cần xác định số lượng sợi quang thực tế, dung lượng dự phòng và chuẩn adapter sử dụng. Nếu hệ thống dự kiến mở rộng, nên lập sơ đồ cổng từ đầu và dành trước các vị trí chưa sử dụng. Cáp tuyến cần được cố định chắc chắn tại đầu vào trước khi tách sợi. Các sợi quang phải được bố trí theo bán kính uốn phù hợp, không bẻ gập hoặc ép chặt. Ống co nhiệt cần được đặt đúng vị trí sau khi hàn và khay hàn phải được cố định chắc chắn. Sau khi hoàn thiện, nên kiểm tra gioăng cao su, các đầu luồn cáp và phần khóa hộp để duy trì khả năng bảo vệ. Từng adapter, dây hàn và tuyến cáp nên được đánh số rõ ràng để hỗ trợ bảo trì. Hộp phối quang ODF 32FO ngoài trời vỏ nhựa đầy đủ phụ kiện phù hợp cho hệ thống cần quản lý 32 sợi quang ngoài trời. Hulatech cung cấp nhiều dòng ODF với dung lượng và chuẩn đầu nối khác nhau. Khách hàng có thể liên hệ để được tư vấn cấu hình adapter, phụ kiện đi kèm và phương án lắp đặt phù hợp.
