Hạt mạng – Đầu bấm mạng Nhanh CAT6 TAIWAN – GL-20056

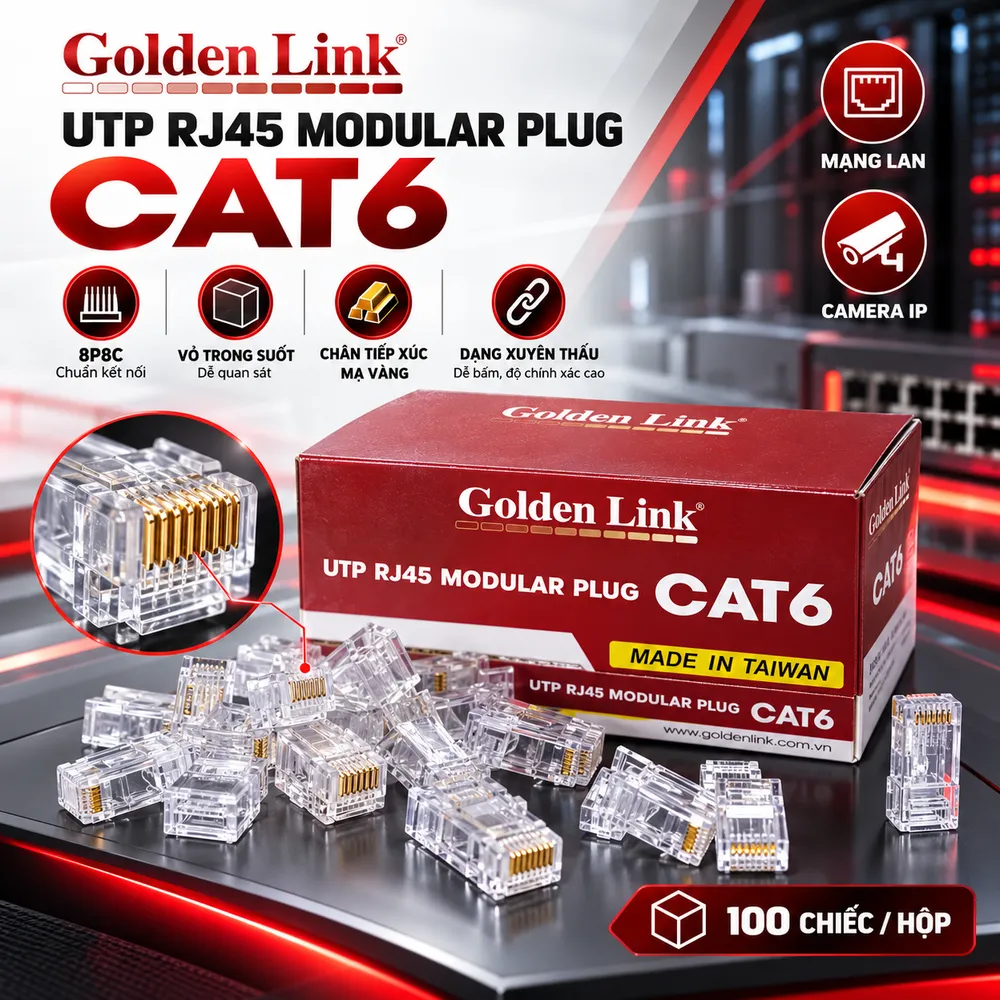

Hạt mạng Golden Link GL-20056 là đầu bấm RJ45 Cat6 UTP dạng xuyên thấu, cấu trúc 8P8C dùng cho cáp Ethernet. Thiết kế cho phép luồn các lõi dây qua đầu cắm, kiểm tra thứ tự màu và cắt dây bằng kìm tương thích. Sản phẩm được giới thiệu sản xuất tại Đài Loan, có chân tiếp xúc mạ vàng, vỏ trong suốt và quy cách 100 chiếc mỗi hộp, phù hợp mạng LAN và camera IP.

Thiết kế xuyên thấu khác đầu RJ45 thông thường thế nào?

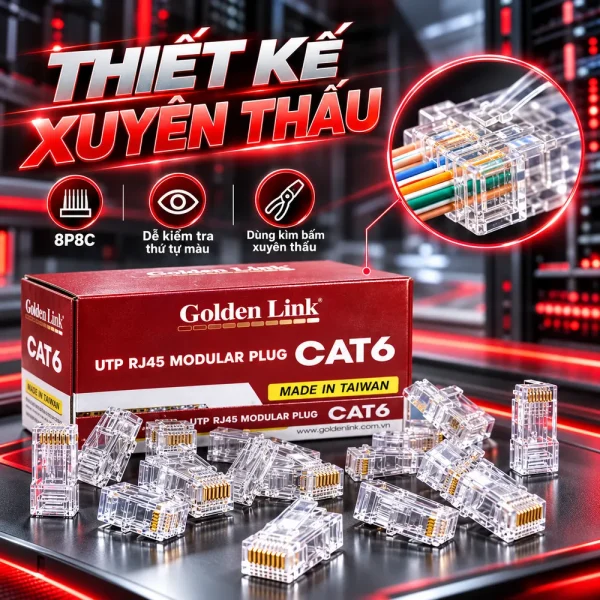

Đầu RJ45 truyền thống yêu cầu cắt đều tám lõi trước khi lắp. Dây chưa tới chân hoặc sai thứ tự có thể khó nhận biết. Với GL-20056, các lõi đi xuyên qua mặt trước, giúp quan sát màu và vị trí từng sợi trước khi ép chân kim loại. Cấu trúc này thuận tiện thi công tại tủ mạng, văn phòng hoặc công trình camera. Tuy nhiên, đầu xuyên thấu đòi hỏi kìm có cơ cấu cắt sát mặt đầu cắm. Lõi đồng nhô ra có thể gây khó cắm hoặc chạm điện ngoài ý muốn. GL-20056 là loại UTP không có lớp vỏ kim loại chống nhiễu. Với cáp FTP hoặc S/FTP cần duy trì màn chắn, hãy chọn đầu Shielded tương ứng.

Tiếp điểm mạ vàng và thân đầu cắm trong suốt

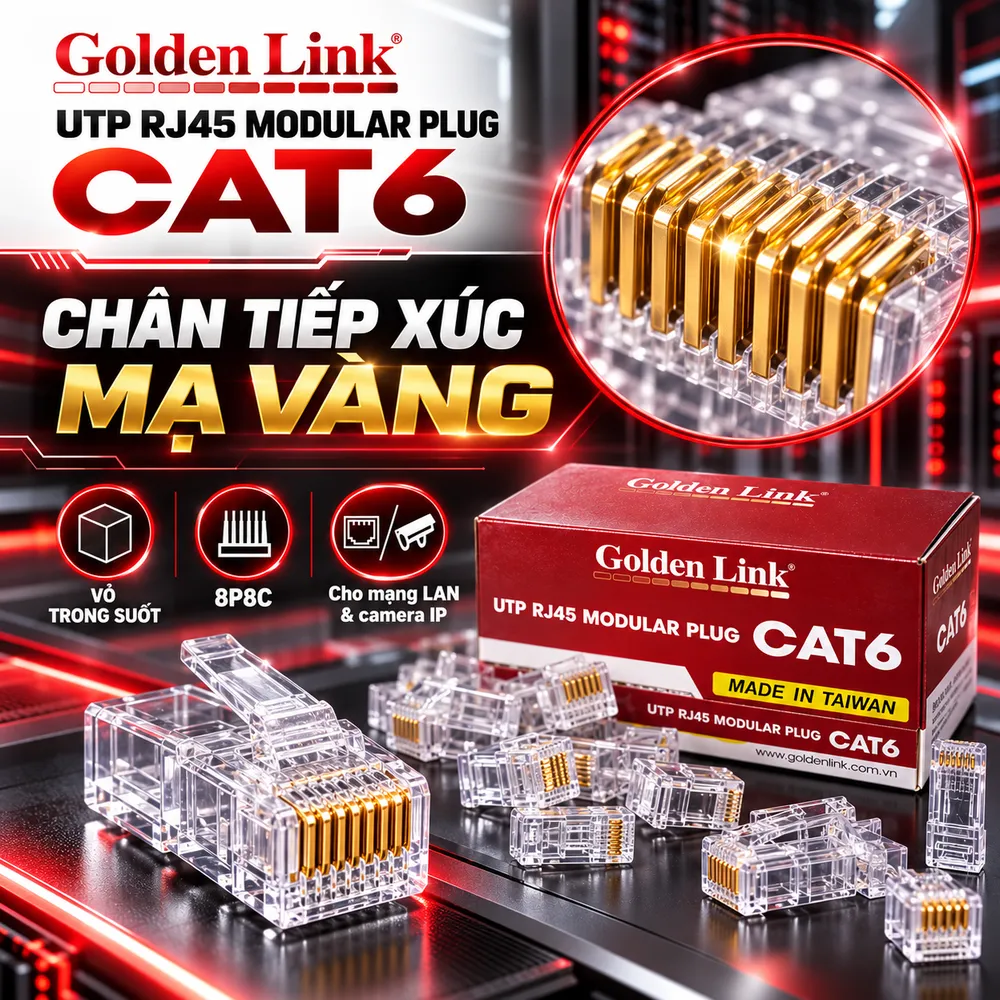

Dòng Golden Link Fast Cat6 được giới thiệu sử dụng tám chân tiếp xúc mạ vàng để hạn chế oxy hóa bề mặt. Hiệu quả tiếp xúc còn phụ thuộc vật liệu chân, độ dày mạ, kích thước lõi và lực bấm. Lớp mạ không tự tăng tốc độ khi cáp hoặc thiết bị không phù hợp. Nguồn phân phối mô tả chân ba ngạnh, nhưng mỗi dòng sản phẩm có thể khác nhau. Khi cần nghiệm thu vật tư, phải đối chiếu thông tin trên bao bì GL-20056 với tài liệu kỹ thuật của đúng lô hàng. Vỏ trong suốt giúp nhìn rõ vị trí lõi trước khi bấm. Về vật liệu, một số mô tả ghi PE, nguồn khác lại ghi Polycarbonate; chưa nên khẳng định loại nhựa cụ thể khi chưa có datasheet thống nhất cho chính mã GL-20056. Đánh giá lẫy khóa cần kết quả thử nghiệm số lần uốn hoặc độ bền cơ học.

Chọn dây Cat6 và dụng cụ thi công phù hợp

Đầu bấm được giới thiệu cho cáp Cat6 UTP, nhưng cáp Cat6 trên thị trường có nhiều đường kính vỏ, kiểu ruột dẫn và kích thước cách điện. Cáp lõi cứng thường dùng cho tuyến cố định, còn lõi mềm phổ biến trên dây nhảy. Cần xác nhận dải AWG và đường kính lõi trước khi thi công hàng loạt vì nguồn công bố chưa thống nhất. Khi chọn Phụ kiện mạng cho một tuyến cáp, nên kiểm tra đồng thời đầu RJ45, chụp bảo vệ, kìm bấm xuyên thấu và máy kiểm tra cáp. Chụp bảo vệ dạng kín phải luồn trước khi bấm. Cat6 là phân hạng thành phần cáp, không phải lời bảo đảm đường truyền luôn đạt 10Gbps. Mạng 1000BASE-T sử dụng đủ bốn đôi dây; còn 10GBASE-T đòi hỏi đánh giá tiêu chuẩn tuyến, khoảng cách, chất lượng đấu nối và điều kiện nhiễu. Không nên mặc định GL-20056 đạt 10Gbps chỉ nhờ nhãn Cat6.

Quy trình bấm đầu nhanh GL-20056

Đầu tiên, xác định sơ đồ T568A hoặc T568B và dùng thống nhất ở cả hai đầu đối với dây thẳng thông thường. Tuốt vỏ cáp vừa đủ, giữ độ xoắn từng đôi gần điểm tiếp xúc và tránh làm xước lớp cách điện của lõi. Tiếp theo, sắp xếp tám dây theo màu rồi luồn xuyên qua thân RJ45, để phần vỏ ngoài đi vào đúng vùng kẹp giữ. Quan sát mặt trước để xác nhận thứ tự tám lõi, độ thẳng và vị trí của từng sợi. Đưa đầu cắm vào kìm chuyên dụng, ép chân tiếp xúc và cắt phần dây thừa đồng thời. Kiểm tra đầu nối: lõi không nhô ra và lẫy khóa hoạt động bình thường. Việc dùng kìm thường không có lưỡi cắt đúng vị trí có thể làm đầu nối biến dạng hoặc để lõi thừa. Trước khi triển khai số lượng lớn, nên bấm thử vài mẫu cáp thực tế, quan sát chân tiếp xúc và kiểm tra kỹ kết quả đo. Dùng máy test để phát hiện đứt, chập hoặc đảo dây. Nếu đường Gigabit chỉ nhận 100Mbps, hãy kiểm tra bốn đôi dây cùng trạng thái thương lượng tốc độ của hai cổng trước khi kết luận đầu bấm hỏng. Với công trình cần chứng nhận Cat6, phép đo thông mạch không thay thế được đo suy hao và nhiễu xuyên âm bằng thiết bị chuyên dụng.

Kiểm tra nguồn gốc, chứng nhận và quy cách đóng gói

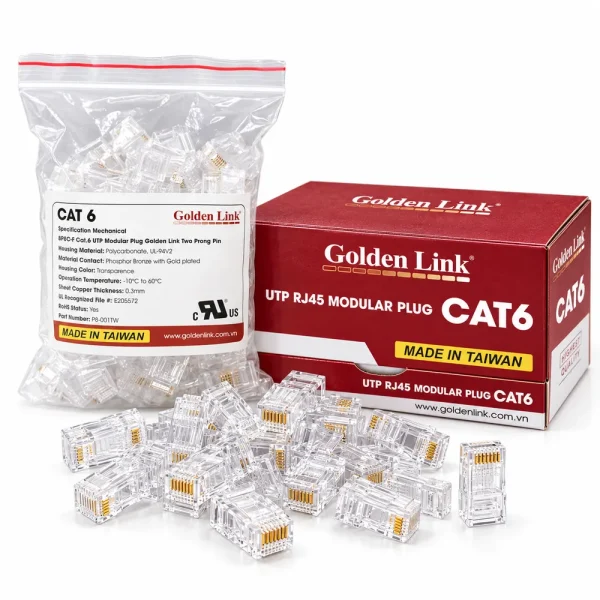

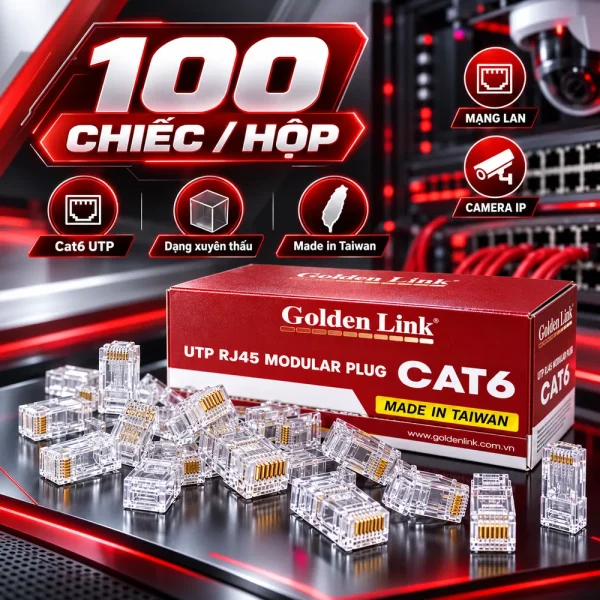

GL-20056 thường được phân phối dưới tên đầu bấm nhanh Cat6 Taiwan và quy cách 100 chiếc mỗi hộp. Trang Golden Link mô tả dòng Fast Cat6 sản xuất tại Đài Loan, nhưng trước khi nhập số lượng lớn vẫn nên đối chiếu mã trên nhãn hộp, tem hàng và chứng từ xuất xứ. Một số thông tin thương mại đề cập UL, RoHS, EIA-364-23B, ISO 9001 và kết quả Fluke Test. Đây là những loại hồ sơ có mục đích khác nhau: phép thử đầu nối, tuân thủ vật liệu, hệ thống quản lý hoặc chất lượng đường cáp. Cần yêu cầu tài liệu đúng mã và phạm vi thử nghiệm nếu dự án đòi hỏi chứng minh chính thức. Golden Link GL-20056 phù hợp đội thi công muốn quan sát thứ tự lõi ngay tại đầu bấm và rút gọn thao tác hoàn thiện dây Cat6 UTP. HulaTech hỗ trợ đối chiếu loại cáp, lựa chọn kìm xuyên thấu, xác nhận quy cách đóng gói và cung cấp báo giá theo số lượng sử dụng thực tế.
