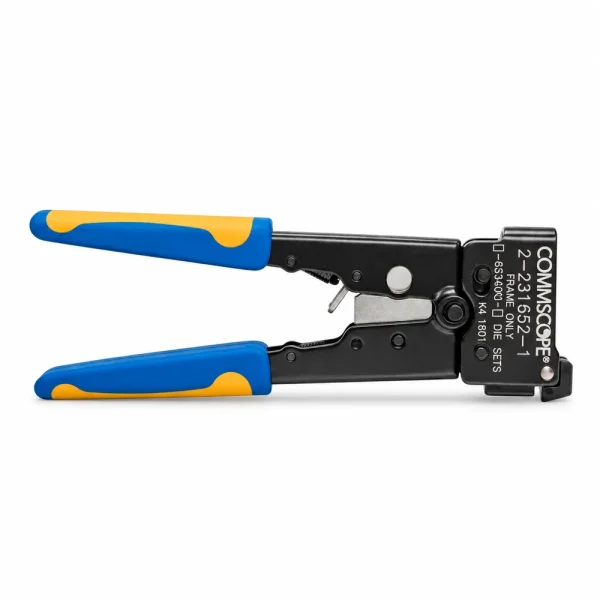

Kìm mạng Commscope Cat5e 2-231652-1

Kìm bấm mạng CommScope 2-231652-1 là bộ dụng cụ bấm đầu modular 8 vị trí, đi kèm khuôn chấm đen dành cho dòng đầu MP-88. Sản phẩm tích hợp cơ cấu cóc, dao cắt và bộ phận tuốt cáp dẹt không chống nhiễu, phục vụ hoàn thiện đầu nối cáp đồng trong hệ thống mạng nội bộ. Khi lựa chọn, cần phân biệt khuôn Cat5 theo công bố hãng với khuôn Cat5e hiệu năng cao.

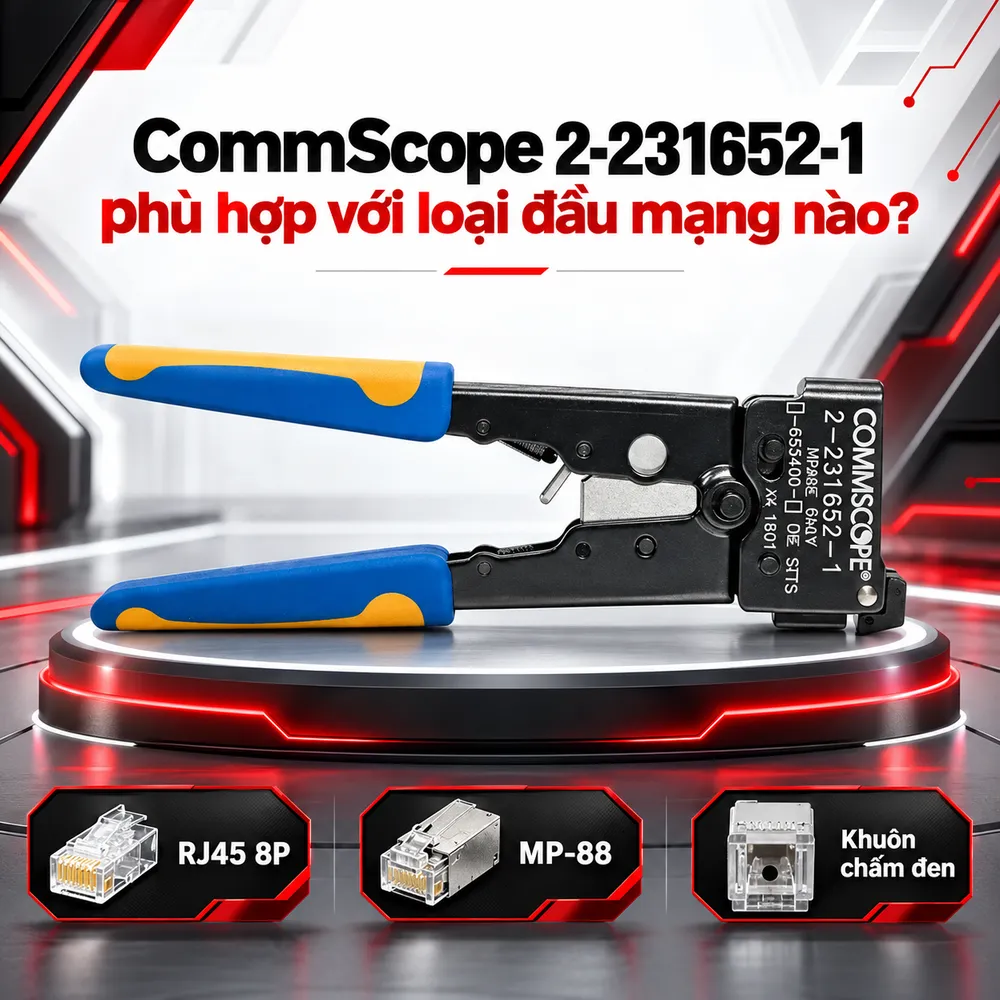

CommScope 2-231652-1 phù hợp với loại đầu mạng nào?

CommScope phân loại 2-231652-1 là bộ kìm bấm đầu modular, gồm thân kìm 2-231652-0 và bộ khuôn tám vị trí 853400-1. Khuôn có dấu chấm đen để kỹ thuật viên nhận biết cấu hình. Hãng giới thiệu sản phẩm cho đầu MP-88 và các kiểu đầu tám vị trí tương ứng theo bảng hướng dẫn. Tuy nhiên, cùng tám vị trí không có nghĩa mọi hạt RJ45 đều dùng chung khuôn. Đầu có khóa định hướng, không khóa, có lớp chắn nhiễu hoặc cấu trúc khác nhau cần được đối chiếu với tài liệu CommScope. Một điểm đáng chú ý: tài liệu đặt hàng NETCONNECT xếp mã 2-231652-1 vào nhóm Cat5, khuôn chấm đen. Khuôn Cat5e hiệu năng cao dùng mã 1-853400-0, chấm trắng, thuộc cấu hình khác. Vì vậy không nên quảng cáo kìm này mặc nhiên đạt Cat5e hoặc Cat6 chỉ dựa vào tên gọi trên thị trường.

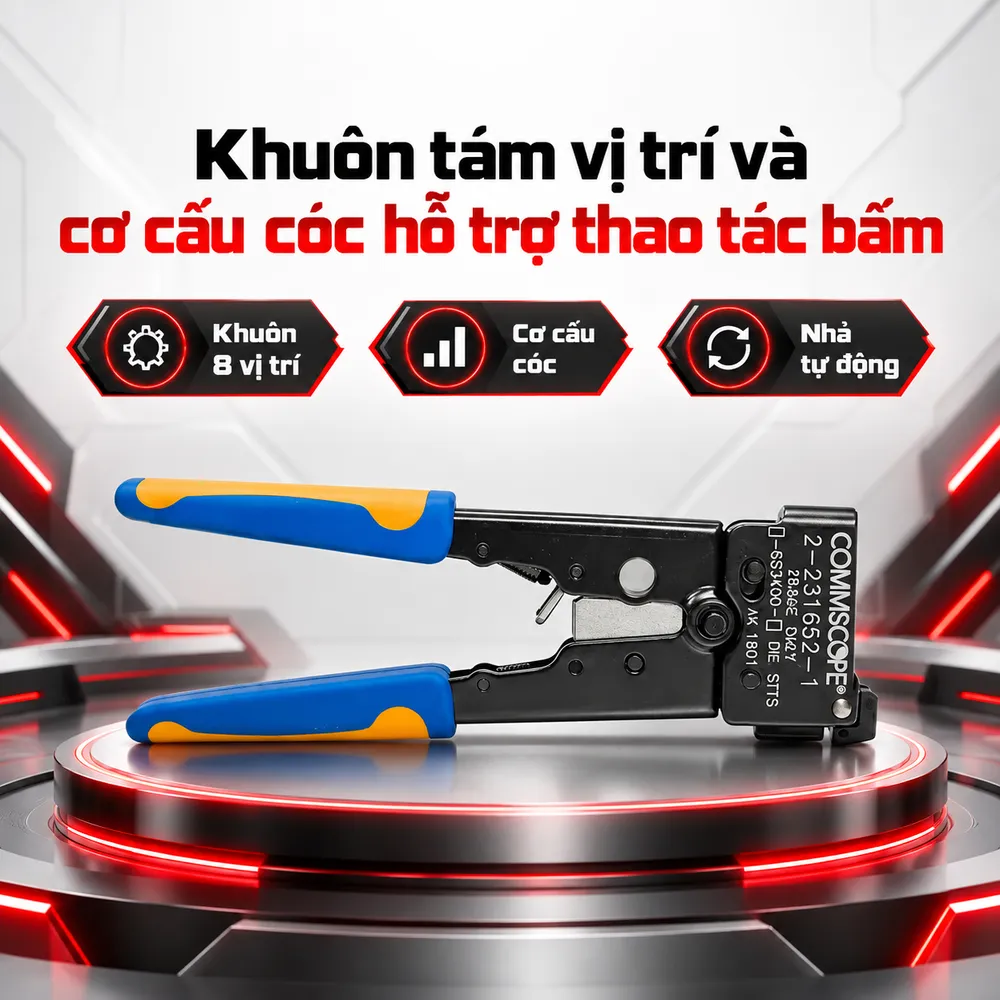

Khuôn tám vị trí và cơ cấu cóc hỗ trợ thao tác bấm

Khi đầu cắm đặt đúng vị trí, khuôn tác động lên chân tiếp điểm và bộ phận giữ cáp. Cấu trúc khuôn có thể tháo thay, nhưng việc thay đổi phải dùng đúng mã bộ khuôn và tuân theo quy trình hãng. Cơ cấu cóc yêu cầu người dùng bóp tay cầm đến hết hành trình trước khi tự nhả. Nhờ đó, thao tác ép diễn ra theo hành trình thiết kế, hạn chế dừng giữa chừng. Kìm có lẫy nhả để mở trong tình huống đầu cắm đặt sai; không được tự điều chỉnh cơ cấu cóc vì có thể làm sai chiều cao ép. Khi dùng liên tục, cần giữ tư thế phù hợp, không ép lệch đầu cắm. Hướng dẫn CommScope xác định loại kìm tay này dành cho công việc khối lượng thấp, sử dụng không liên tục; các dự án bấm số lượng lớn nên cân nhắc quy trình và dụng cụ tương ứng.

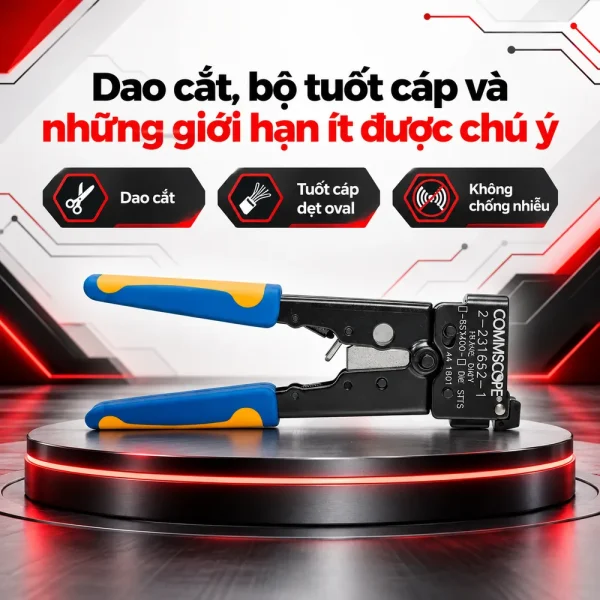

Dao cắt, bộ tuốt cáp và những giới hạn ít được chú ý

CommScope xác nhận kìm có dao cắt dây và vị trí tuốt vỏ dành cho cáp dẹt oval không chống nhiễu. Với loại cáp này, có thể cắt phẳng đầu dây, đưa dây vào khe tuốt và thao tác theo chốt hành trình được hướng dẫn. Đối với cáp tròn hoặc cáp dẹt có màn chắn, hãng yêu cầu chuẩn bị bằng dụng cụ riêng theo quy cách đầu nối. Không nên giả định kìm có thể tuốt mọi loại cáp Cat5e hay Cat6 bằng cùng một khe, vì lưỡi không phù hợp có thể làm xước cách điện lõi dẫn. Lưỡi cắt cần được giữ sạch và kiểm tra trước khi sử dụng. Không vận hành kìm khi chưa lắp khuôn vì có thể gây hư hỏng bộ phận tuốt. Chỉ dùng dao cho vật liệu trong phạm vi thiết kế, tránh cắt dây điện đang mang điện hoặc vật liệu quá cứng.

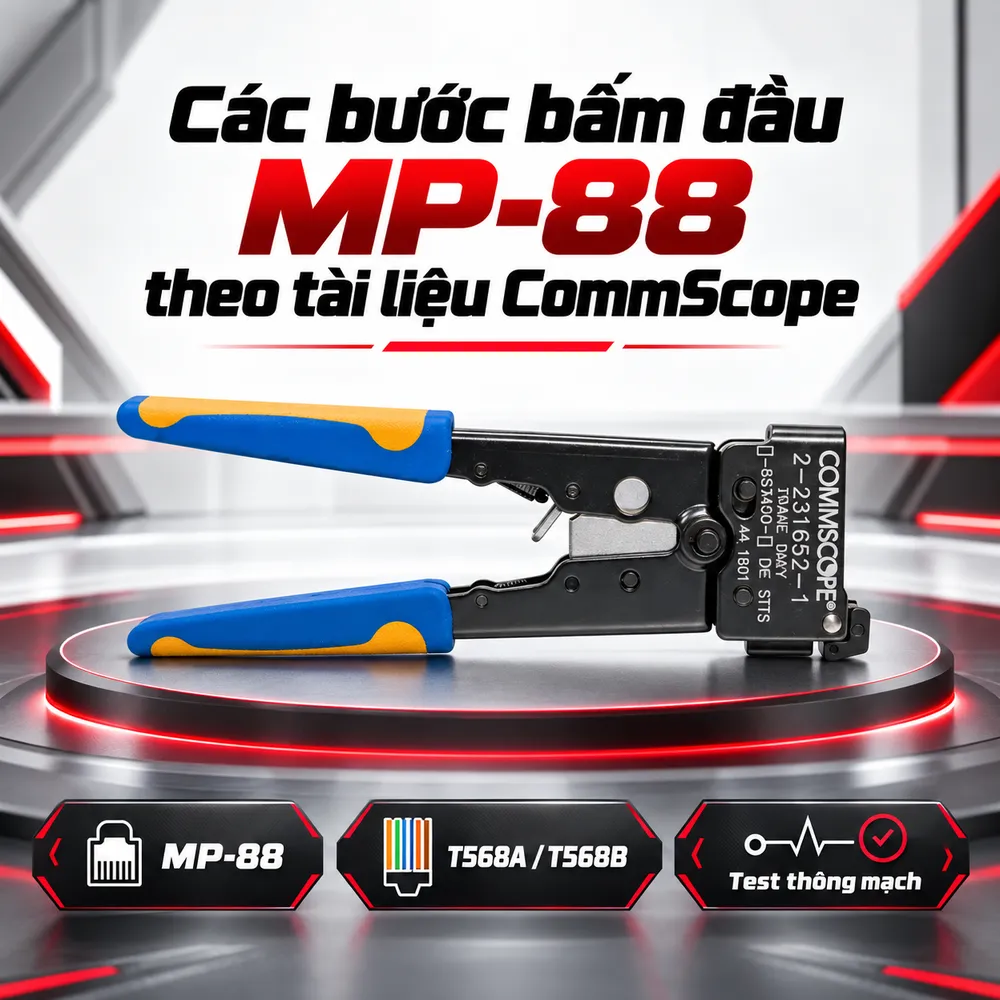

Các bước bấm đầu MP-88 theo tài liệu CommScope

Trước tiên, chọn đúng mã đầu modular và loại cáp tương thích. Kiểm tra đường kính lõi, cấu trúc cáp và sơ đồ đấu dây của công trình. Nếu làm dây Ethernet, phải duy trì thứ tự màu theo T568A hoặc T568B. Không bóc lớp cách điện của từng lõi trước khi đưa vào đầu cắm. Với cáp dẹt không chống nhiễu, cắt và tuốt bằng các vị trí được thiết kế trên kìm. Với những loại cáp khác, dùng dụng cụ chuẩn bị riêng. Đưa lõi vào đầu nối đến hết chiều sâu yêu cầu, sau đó đặt đầu cắm vào khuôn chấm đen. Kiểm tra đầu nằm sát đáy khoang khuôn; nếu đặt lệch, tiếp điểm hoặc chi tiết kẹp giữ có thể hỏng. Giữ đầu cắm đúng vị trí rồi bóp tay cầm đến khi cơ cấu cóc nhả. Lấy đầu nối ra, kiểm tra chân tiếp xúc, vỏ cáp và chiều cao ép theo yêu cầu nghiệm thu. Nếu đầu đã bấm bị lỗi, thay đầu mới thay vì bấm lại. Sau cùng, dùng máy test để kiểm tra sơ đồ dây và thông mạch trước khi kết nối thiết bị mạng.

Khi nào nên chọn CommScope 2-231652-1 cho công trình?

Bộ kìm phù hợp với kỹ thuật viên lắp đặt hoặc bảo trì tuyến cáp đồng cần gia công đầu modular MP-88 tương thích. Cơ cấu cóc và khuôn chuyên dụng hỗ trợ thao tác thống nhất, trong khi dao cắt và bộ tuốt thuận tiện cho cáp dẹt không chống nhiễu. CommScope công bố môi trường sử dụng trong nhà, đóng gói một bộ trong hộp hoặc thùng giấy. Sản phẩm có công bố tuân thủ RoHS, UK-RoHS và REACH-SVHC theo hồ sơ hãng. Tuy nhiên, các công bố vật liệu này không đồng nghĩa toàn bộ tuyến cáp sẽ đạt chứng nhận hiệu năng. Việc nghiệm thu vẫn cần cáp, đầu nối phù hợp và máy kiểm tra theo yêu cầu dự án. Trước khi đặt mua, nên đối chiếu mã khuôn 853400-1, dấu chấm đen và loại hạt dự kiến. Nếu công trình yêu cầu đầu Cat5e hiệu năng cao hoặc Cat6, hãy hỏi rõ bộ khuôn được nhà sản xuất chỉ định. Tham khảo thêm Phụ kiện mạng tại HulaTech để chọn đầu RJ45, dụng cụ kiểm tra và vật tư liên quan. Khi cần báo giá, hãy cung cấp mã đầu cắm và số lượng dự kiến.
