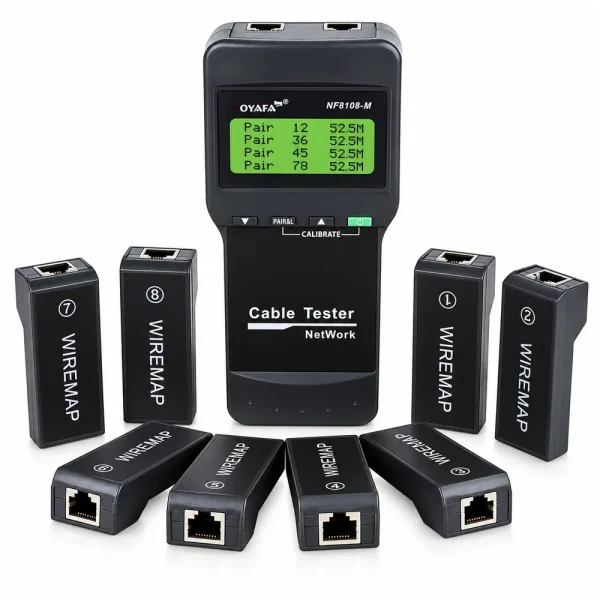

Máy test mạng Noyafa NF8108

Máy test mạng NOYAFA NF-8108 là thiết bị kiểm tra dây mạng dùng để đo chiều dài cáp xoắn đôi, xác định sơ đồ đấu nối và ước lượng khoảng cách tới điểm đứt. Máy hỗ trợ cáp Cat5e, Cat6, cùng chế độ kiểm tra thông mạch cáp điện thoại và đồng trục qua phụ kiện. Màn hình LCD hiển thị kết quả.

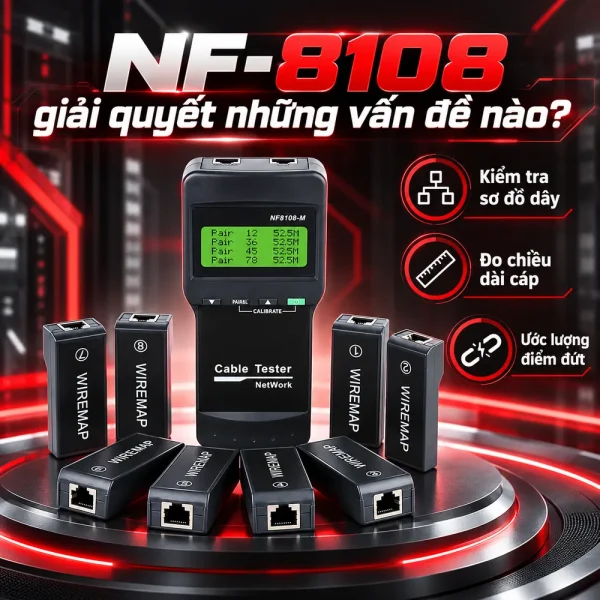

Máy test NOYAFA NF-8108 giải quyết những vấn đề nào?

Khi lắp đặt hệ thống LAN, dây mạng có thể bị đứt lõi, chập dây, đảo vị trí chân hoặc đấu sai cặp. NF-8108 cho phép kiểm tra từng chân RJ45 trước khi đưa tuyến cáp vào sử dụng. Khác máy test chỉ có đèn báo, NF-8108 hiển thị sơ đồ dây và chiều dài từng cặp trên màn hình. Chế độ đo chiều dài còn hỗ trợ khoanh vùng điểm hở mạch, giảm thao tác kiểm tra thủ công. Tuy nhiên, máy không đo tốc độ Ethernet, suy hao, xuyên âm hoặc công suất PoE; khi nghiệm thu theo tiêu chuẩn Cat6 cần thiết bị chứng nhận phù hợp.

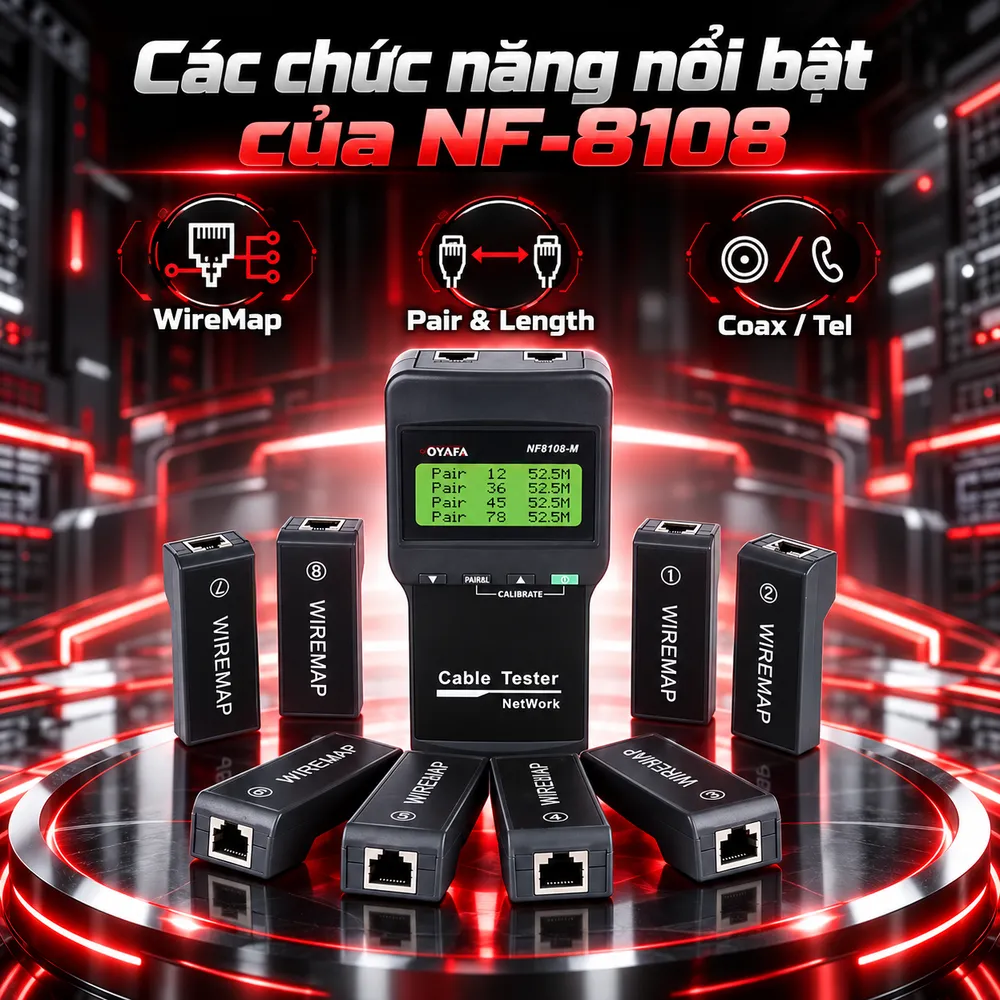

Các chức năng nổi bật của máy test mạng NF-8108

Kiểm tra sơ đồ dây bằng chế độ WireMap

Người dùng cắm hai đầu tuyến vào máy chính và đầu nhận, sau đó chọn WireMap. Màn hình thể hiện sự tương ứng của tám chân RJ45, hỗ trợ phát hiện hở, chập, đảo dây hoặc đấu sai thứ tự. Khi phát hiện chập, cần xử lý lỗi trước khi thực hiện phép đo tiếp theo.

Đo chiều dài và tìm vị trí hở mạch

Chế độ Pair & Length hiển thị chiều dài từng cặp dây xoắn. Nếu một lõi bị đứt, thiết bị có thể ước lượng khoảng cách từ máy tới điểm gián đoạn. Kết quả phụ thuộc cáp và hiệu chuẩn, không chính xác tuyệt đối. Theo hướng dẫn, máy cũng không định vị chính xác điểm ngắn mạch.

Kiểm tra cáp điện thoại và đồng trục

Chế độ Coax/Tel được dùng để kiểm tra thông mạch, nhận biết trạng thái hở hoặc chập của tuyến phù hợp. Khi kiểm tra cáp đồng trục, cần dây chuyển đổi BNC tương thích. Chức năng này không đồng nghĩa thiết bị đo chất lượng hình ảnh camera analog hay đánh giá tín hiệu truyền hình.

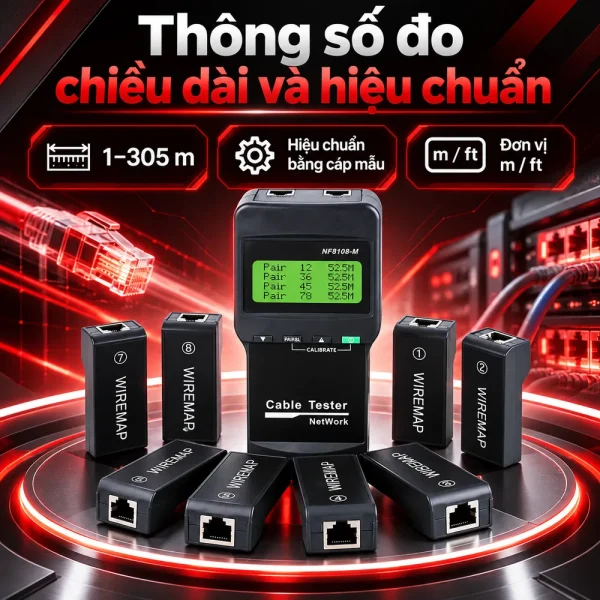

Thông số đo chiều dài và khả năng hiệu chuẩn

Theo hướng dẫn NOYAFA NF-8108 Rev1.0, phạm vi đo cáp xoắn đôi là 1–305 m, thường được nhà phân phối mô tả ngắn là 300 m. Sai số công bố khoảng 5% ở điều kiện xuất xưởng và khoảng 3% sau hiệu chuẩn theo điều kiện của hãng. Đây là độ chính xác phép đo chiều dài, không phải cam kết hiệu năng mạng. Với tuyến nhiều điểm nối, kiểm tra từng đoạn để tránh kết luận sai. Nếu số đo thay đổi giữa các lần thử, hãy kiểm tra đầu cắm, pin và hiệu chuẩn lại trước khi xác định lỗi cáp. NF-8108 cho phép đổi đơn vị mét hoặc feet. Để hiệu chuẩn, kỹ thuật viên chuẩn bị đoạn cáp mẫu cùng chủng loại, đã biết chiều dài và dài hơn 10 m, sau đó thiết lập trong mục Setup. Việc hiệu chuẩn đặc biệt hữu ích khi chuyển sang cáp có cấu trúc hoặc đặc tính truyền khác nhau. Một số bảng bán hàng ghi sai tần số 225 MHz hoặc kích thước thân. Vì thông số còn phụ thuộc phiên bản và tài liệu đi kèm, cần kiểm tra chính xác model trên máy trước khi công bố. Riêng chiều dài đo được 305 m không phải giới hạn cho phép của một kênh Ethernet tiêu chuẩn.

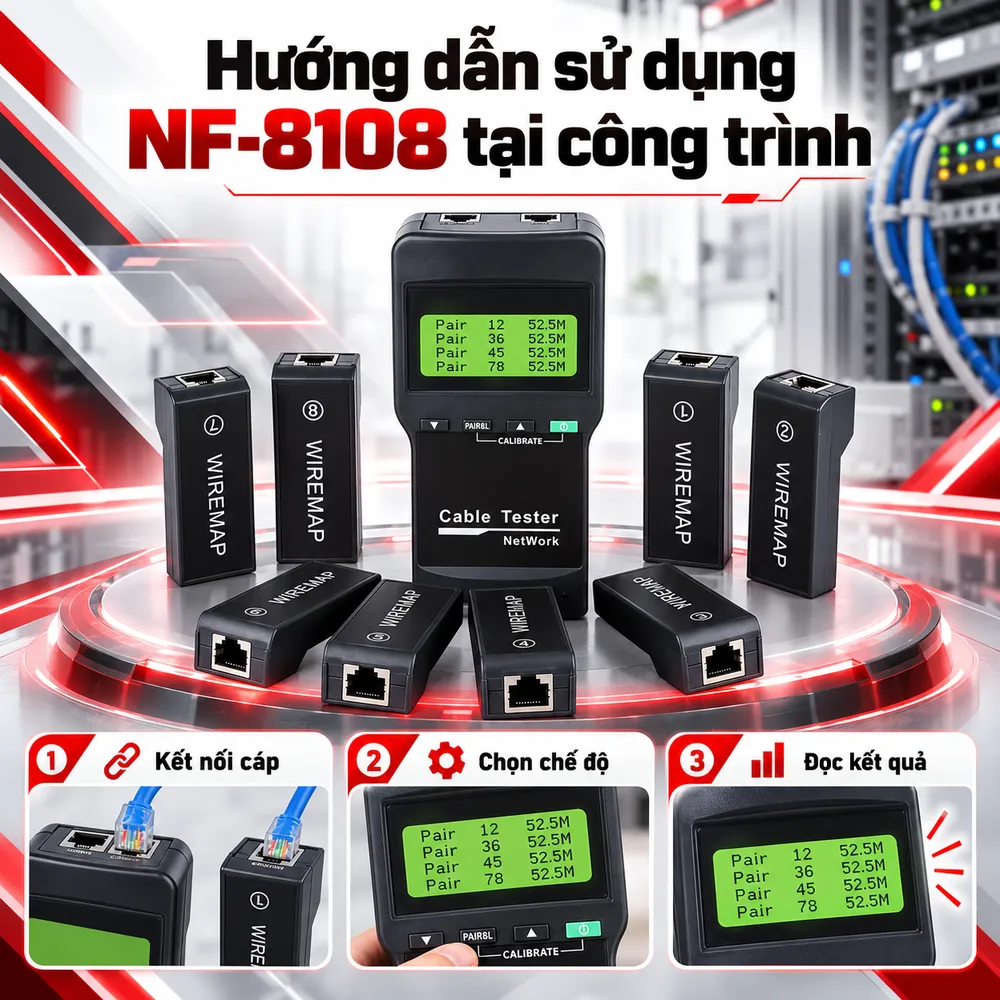

Hướng dẫn sử dụng NF-8108 tại công trình

Trước khi kiểm tra, tách cáp khỏi switch, bộ cấp nguồn PoE và các thiết bị đang hoạt động. Kiểm tra pin, đầu RJ45, cổng Master và bộ nhận từ xa. Không dùng máy đo dây điện lực đang mang điện hoặc thao tác trên tuyến ngoài trời khi có giông sét. Để kiểm tra đấu nối, gắn hai đầu cáp vào máy và đầu nhận, chọn WireMap rồi so sánh kết quả với chuẩn T568A hoặc T568B đã thiết kế. Nếu màn hình báo hở hoặc sai chân, kiểm tra lại đầu bấm, nhân mạng và điểm nối trước khi quyết định thay dây. Muốn đo chiều dài, chọn Pair & Length, quan sát giá trị của từng cặp rồi ghi nhận chênh lệch bất thường. Nếu dây đứt, đối chiếu khoảng cách đo với bản vẽ tuyến. Với cáp đồng trục hoặc dây điện thoại, dùng đúng phụ kiện và chọn Coax/Tel. Cuối cùng, sửa lỗi, kiểm tra lại bằng NF-8108 rồi kết nối thiết bị mạng để thử vận hành thực tế. Máy test thông mạch không thay thế việc đo chứng nhận cáp hoặc thử tải nguồn PoE.

Nguồn điện, giới hạn sử dụng và tư vấn mua hàng

Máy chính sử dụng nguồn 6V DC, tương ứng bốn pin AA 1,5V. Tài liệu Rev1.0 ghi thời gian chờ đến 50 giờ và chức năng tự tắt sau 30 phút không hoạt động; không nên diễn giải thành 50 giờ đo liên tục. Máy còn có cơ chế tự kiểm tra, hỗ trợ bù thay đổi nhiệt độ và dung lượng pin. Khi mua, cần kiểm tra máy chính, đầu nhận, adapter và bảo hành. Phụ kiện của NF-8108, NF-8108A và NF-8108M có thể khác nhau, vì vậy không nên mặc định bộ tiêu chuẩn gồm tám đầu nhận. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để lựa chọn máy test, kìm bấm RJ45 và đầu nối. Khi cần tư vấn hoặc báo giá NOYAFA NF-8108, hãy cung cấp loại cáp, chiều dài dự kiến và yêu cầu nghiệm thu để được đối chiếu cấu hình phù hợp.
