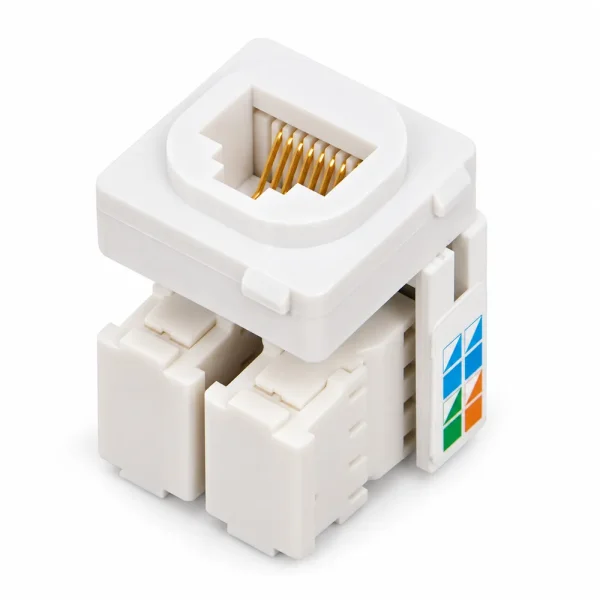

Hạt mạng Cat5e SINO S30RJ88

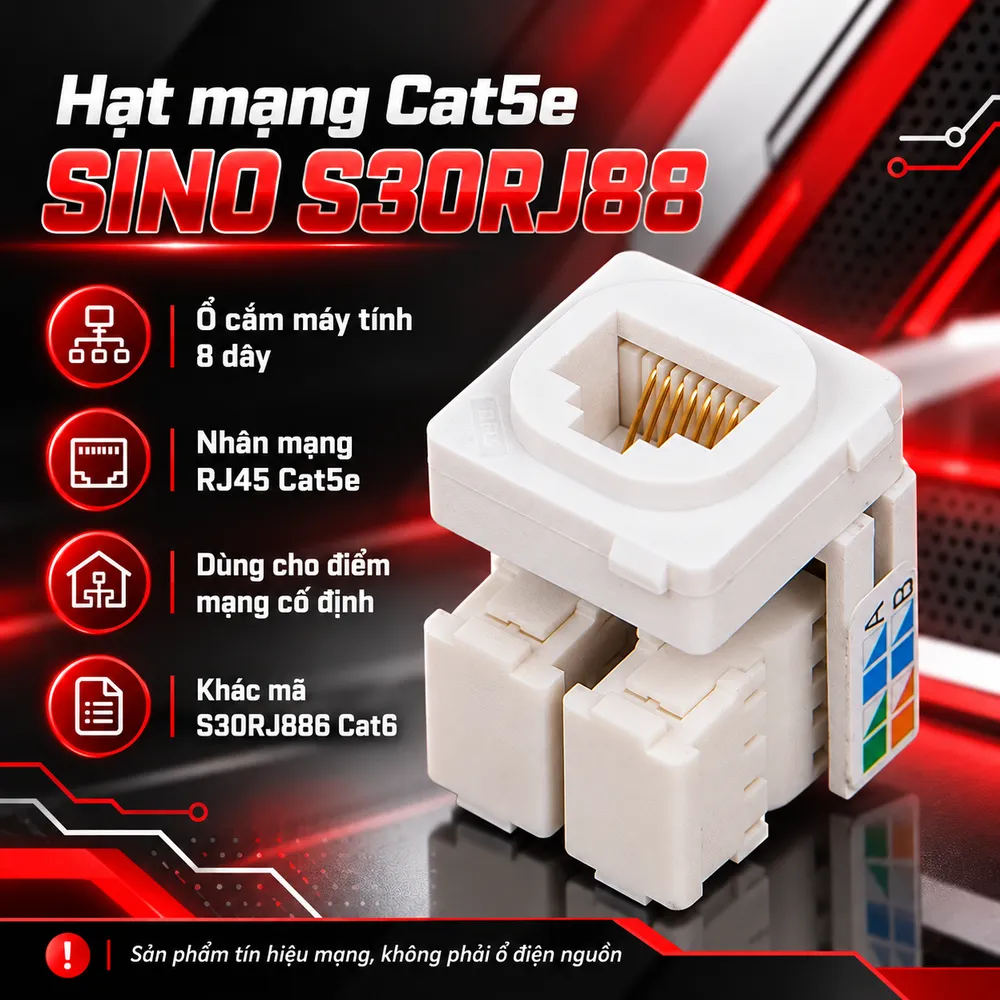

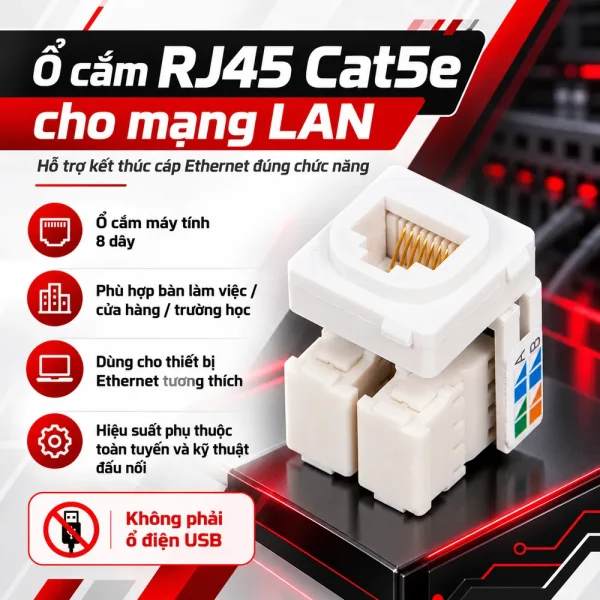

Hạt mạng Cat5e SINO S30RJ88 là nhân ổ cắm RJ45 tám dây dùng để kết thúc tuyến cáp Ethernet tại bàn làm việc, căn hộ hoặc phòng kỹ thuật. Sản phẩm được SINO gọi là “ổ cắm máy tính 8 dây”, thường phối hợp với mặt nạ S92/X và đế CK157 hoặc S2157 để tạo điểm mạng cố định. Đây là nhân mạng Cat5e, khác mã S30RJ886 thuộc nhóm Cat6 của cùng nhà sản xuất.

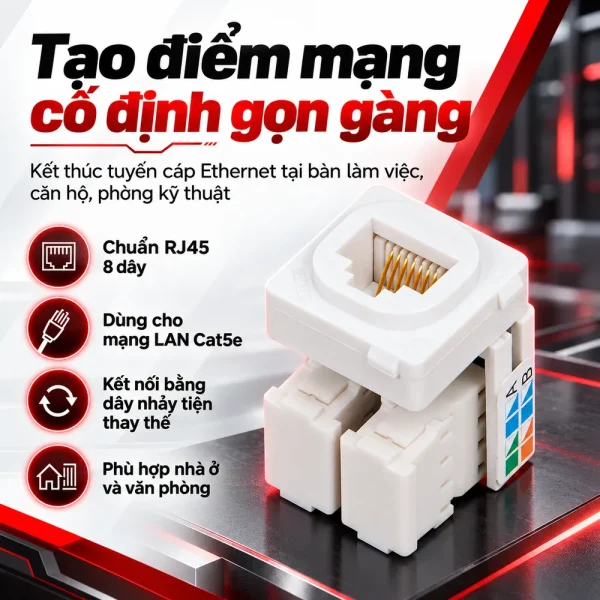

S30RJ88 giúp tổ chức điểm mạng cố định như thế nào?

Trong hệ thống cáp cấu trúc, đường dây thường chạy âm tường, qua ống luồn trước khi tới vị trí sử dụng. Nhân RJ45 đóng vai trò ổ cắm ở cuối tuyến, cho phép kết nối máy tính bằng dây nhảy mà không phải bấm lại cáp cố định mỗi lần thay thiết bị. Khi dây nhảy bị hỏng, người quản trị chỉ cần thay đoạn dây bên ngoài, giữ nguyên phần cáp cố định.

Cat5e và tám chân RJ45: hiểu đúng phạm vi sử dụng

Một nhân mạng, bốn đôi dây Ethernet

S30RJ88 là ổ cắm máy tính tám dây, tương ứng giao diện RJ45 với tám vị trí tiếp xúc. Đường truyền Gigabit Ethernet 1000BASE-T sử dụng đủ bốn đôi dây, vì vậy cả tám lõi cần được kết thúc chính xác. Nhân Cat5e có thể phục vụ kết nối Gigabit khi tuyến cáp, dây nhảy, thiết bị và chất lượng thi công đều đáp ứng yêu cầu. Một số mô tả bán hàng nói nhân S30RJ88 dùng được cho cáp Cat6. Về mặt cơ học, cáp Cat6 có thể lắp được nếu kích thước và cơ cấu đấu nối phù hợp, nhưng sử dụng nhân Cat5e không biến toàn tuyến thành Cat6. Công trình yêu cầu nghiệm thu Category 6 nên chọn nhân có phân hạng tương ứng, chẳng hạn kiểm tra mã S30RJ886 của SINO.

Vật liệu và giới hạn thông số

Các nhà phân phối mô tả thân nhân mạng sử dụng nhựa Polycarbonate hoặc vật liệu polymer, tiếp điểm là kim loại đàn hồi. Tuy nhiên, website SINO chưa công bố đầy đủ độ dày lớp mạ, dải AWG tương thích, số lần cắm rút hoặc cấp chịu cháy riêng của mã S30RJ88. Vì thế không nên tự ghi các giá trị này vào hồ sơ kỹ thuật. Đây là ổ tín hiệu dữ liệu, không phải ổ điện nguồn. Dù trang danh mục của SINO hiển thị thông tin điện áp chung cho nhiều phụ kiện, không được đấu điện lưới 220V vào cổng RJ45. Cũng không nên xem vỏ nhựa như bằng chứng sản phẩm có khả năng chống nhiễu điện từ tương đương nhân mạng bọc kim loại.

Phối hợp mặt nạ S92/X, đế CK157 và S2157

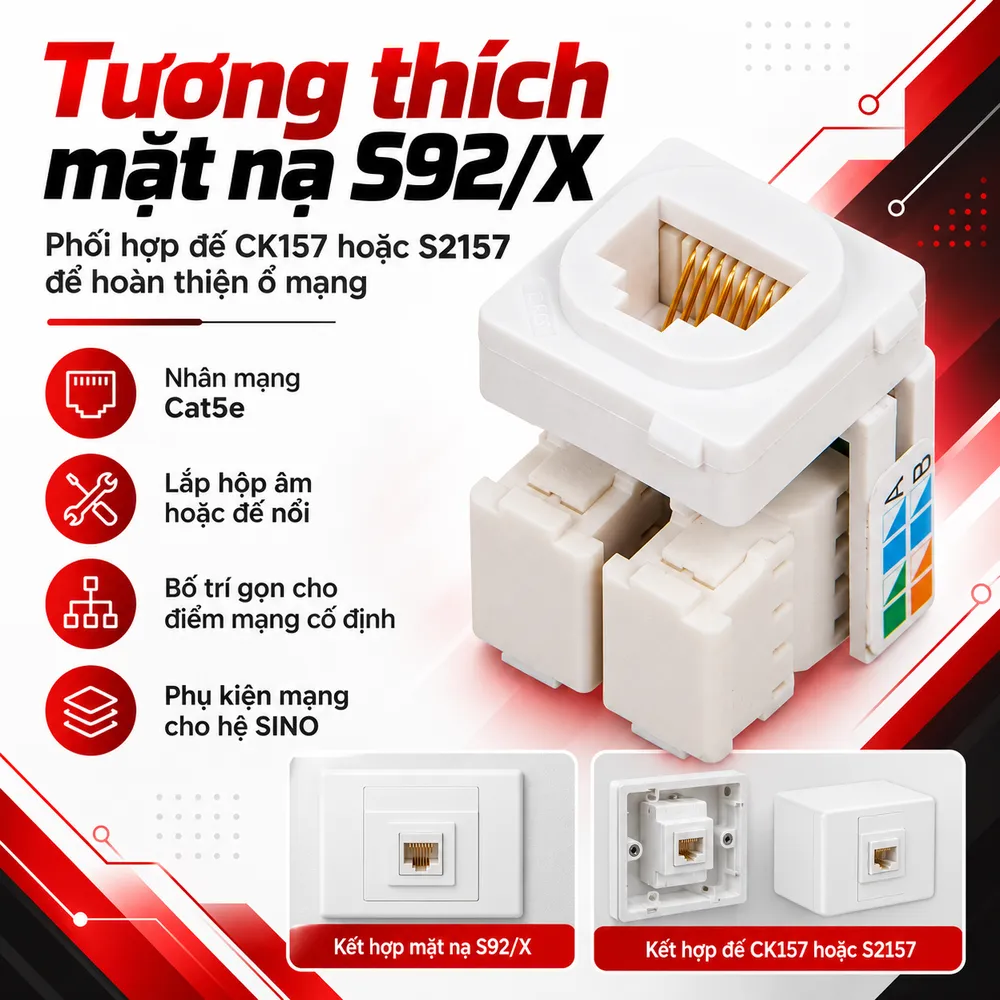

Một cấu hình lắp đặt được nhà cung cấp giới thiệu gồm mặt hai lỗ S92/X, hạt S30RJ88 và một đế phù hợp. CK157 được dùng làm đế nổi, còn S2157 là đế âm. Người mua cần phân biệt nhân mạng với cả bộ ổ cắm vì mặt nạ và đế có thể được bán riêng. Nếu công trình chỉ cần một điểm mạng, có thể tham khảo cấu hình mặt một lỗ S91/X. Với khu vực có hai máy tính hoặc máy tính và điện thoại IP, mặt hai lỗ giúp bố trí gọn hơn; mỗi cổng mạng vẫn cần nhân và đường cáp tương ứng. Trước khi đặt hàng, nên kiểm tra mã mặt, kích thước hộp, chỗ thoát dây phía sau và khả năng ăn khớp của ngàm giữ. Khi lên danh sách Phụ kiện mạng, cần tính đủ nhân RJ45, mặt nạ, đế, dây nhảy, nhãn đánh số và vật tư tổ chức cáp. Thiếu một chi tiết nhỏ có thể khiến điểm mạng chưa thể hoàn thiện dù đã kéo cáp xong.

Quy trình đấu nối và kiểm tra tại hiện trường

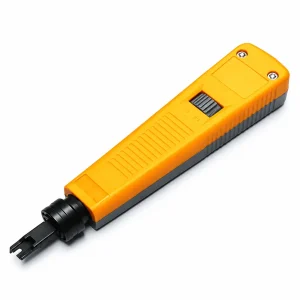

Đầu tiên, xác định vị trí lắp và kiểm tra cáp Cat5e dự kiến sử dụng. Ngắt kết nối với switch, đặc biệt nếu cổng có khả năng cấp nguồn PoE, trước khi thao tác. Chuẩn bị dụng cụ tuốt dây, dụng cụ kết thúc tương thích với cơ cấu thực tế của nhân và máy kiểm tra cáp. Tiếp theo, tuốt vỏ ngoài vừa đủ để đưa các đôi dây vào vị trí đấu nối. Hạn chế tháo xoắn quá dài vì điều này có thể ảnh hưởng đặc tính truyền dẫn. Sắp tám lõi theo sơ đồ T568A hoặc T568B được đánh dấu trên nhân, nếu có, và giữ thống nhất với đầu còn lại của tuyến. Sau khi cố định dây, kiểm tra không có lõi bị cắt đứt hoặc lỏng tiếp xúc. Gắn nhân vào mặt nạ, đưa dây gọn trong hộp và tránh gập sát điểm đấu. Sử dụng máy kiểm tra để phát hiện đứt, chập, đảo dây hoặc split pair. Nếu yêu cầu nghiệm thu Cat5e, cần máy đo chứng nhận phù hợp; tín hiệu đèn trên switch không đủ để đánh giá suy hao hay nhiễu xuyên âm của toàn tuyến.

Ứng dụng và lựa chọn mua tại HulaTech

SINO S30RJ88 phù hợp các điểm LAN cố định trong gia đình, văn phòng, cửa hàng, trường học và hệ thống thiết bị Ethernet tương thích. Với camera IP hoặc điểm truy cập Wi-Fi dùng PoE, cần đánh giá thêm cáp đồng, chiều dài tuyến và điều kiện cấp nguồn thay vì chỉ dựa trên tên hạt mạng. Khi đặt mua, nên cung cấp số điểm mạng, kiểu mặt nạ, loại đế và mã vật tư hiện có. HulaTech hỗ trợ đối chiếu S30RJ88 với các phụ kiện lắp đặt, tư vấn cách bố trí cổng và báo giá theo số lượng. Bảo hành và tình trạng hàng cần được xác nhận tại thời điểm giao dịch, thay vì mặc định theo thông tin của nhà bán lẻ khác.
