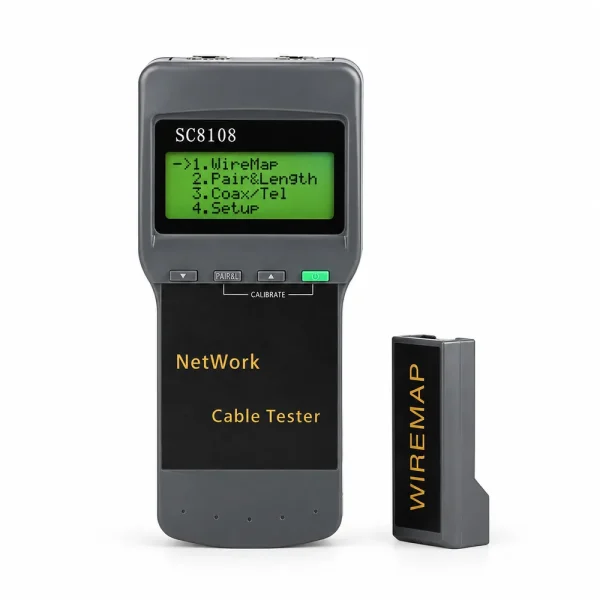

Máy test Mạng SC 8108 Chính hãng giá tốt

Máy test mạng SC 8108 là thiết bị kiểm tra cáp dùng trong thi công, bảo trì hệ thống LAN và đường dây điện thoại. Máy hỗ trợ đo chiều dài cáp xoắn đôi, kiểm tra sơ đồ chân RJ45, phát hiện lỗi đấu nối và kiểm tra thông mạch cáp đồng trục qua bộ chuyển đổi. Màn hình LCD hiển thị mét hoặc feet.

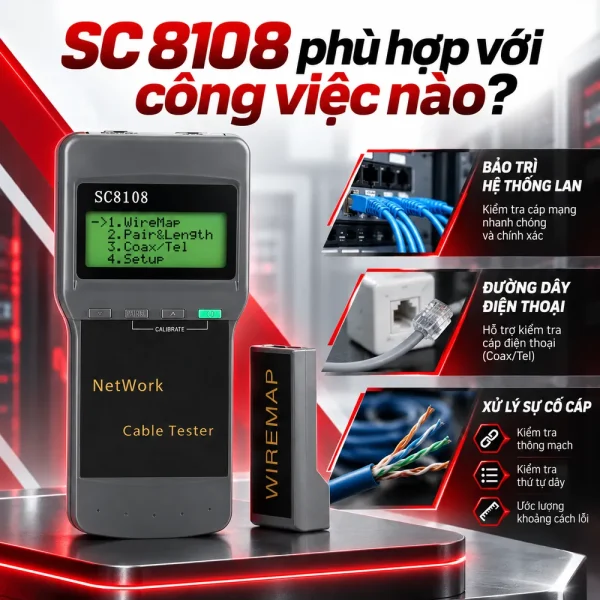

Máy test mạng SC 8108 phù hợp với công việc nào?

Trong hệ thống mạng, lỗi thường xuất hiện ở đầu bấm, nhân mạng hoặc đoạn cáp bị uốn. SC 8108 giúp kỹ thuật viên xác định cáp có thông mạch, các lõi có đấu đúng thứ tự và khoảng cách ước lượng đến điểm hở mạch. Máy được các nhà phân phối giới thiệu dưới tên SC8108, mã 3LW8108. Tài liệu SC8108-A có nhiều chức năng tương tự; cần đối chiếu phiên bản thực tế. Thiết bị không thay thế máy chứng nhận Cat6 hoặc đo công suất PoE.

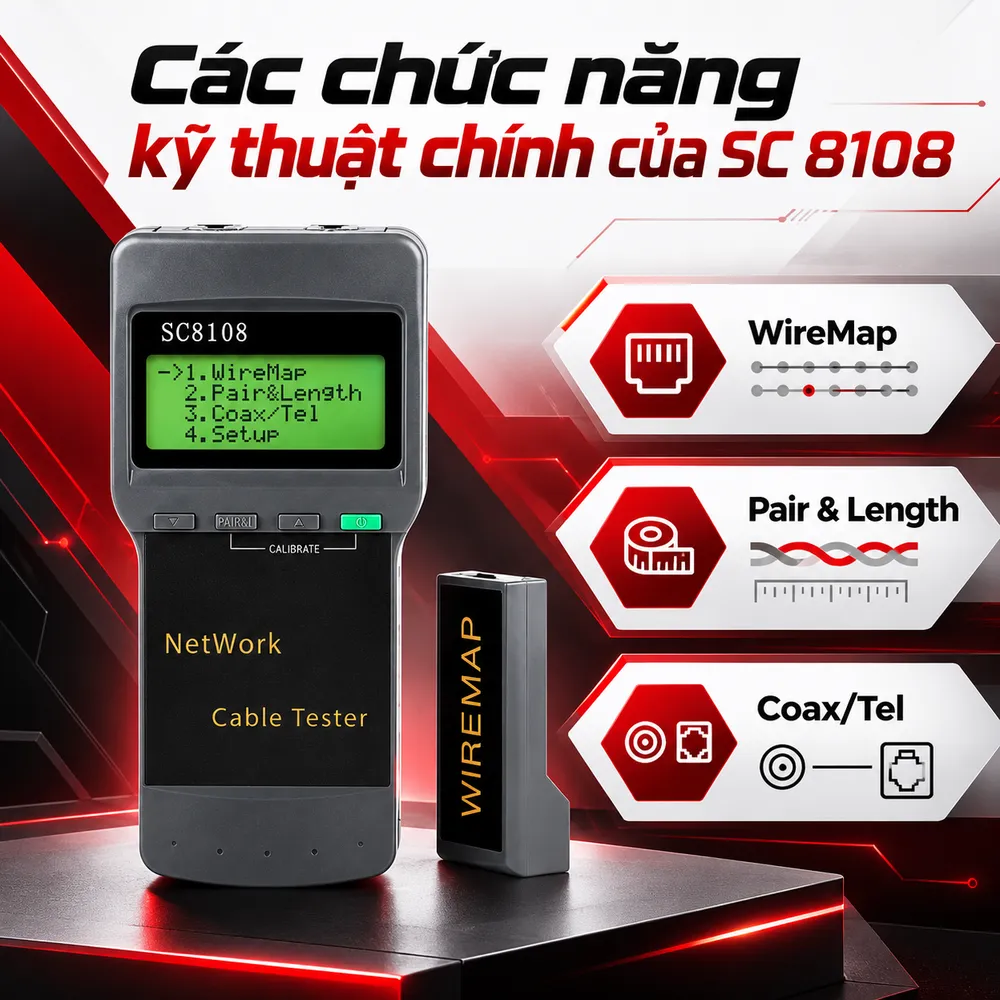

Các chức năng kỹ thuật chính của SC 8108

Kiểm tra sơ đồ dây với WireMap

Chế độ WireMap kiểm tra sự tương ứng giữa các chân RJ45 ở hai đầu tuyến. Màn hình hiển thị kết quả để nhận diện dây đứt, chập, đảo vị trí hoặc đấu chéo khác thiết kế. Cáp đấu thẳng phải phù hợp sơ đồ T568A hoặc T568B ở hai đầu.

Đo chiều dài và ước lượng vị trí đứt

Chế độ Pair & Length kiểm tra chiều dài theo từng cặp dây xoắn, đồng thời hỗ trợ khoanh vùng vị trí hở mạch. Khoảng cách ước lượng phụ thuộc cáp và hiệu chuẩn. Hướng dẫn SC8108-A nêu rõ máy không xác định được vị trí ngắn mạch chính xác tuyệt đối.

Kiểm tra đường điện thoại và cáp đồng trục

Chế độ Coax/Tel dùng để kiểm tra thông mạch, hở hoặc chập đối với dây điện thoại và cáp đồng trục. Cần adapter RJ11 hoặc BNC phù hợp. Chức năng này không có nghĩa máy đo chiều dài mọi loại cáp, cũng không phân tích được chất lượng tín hiệu hình ảnh camera.

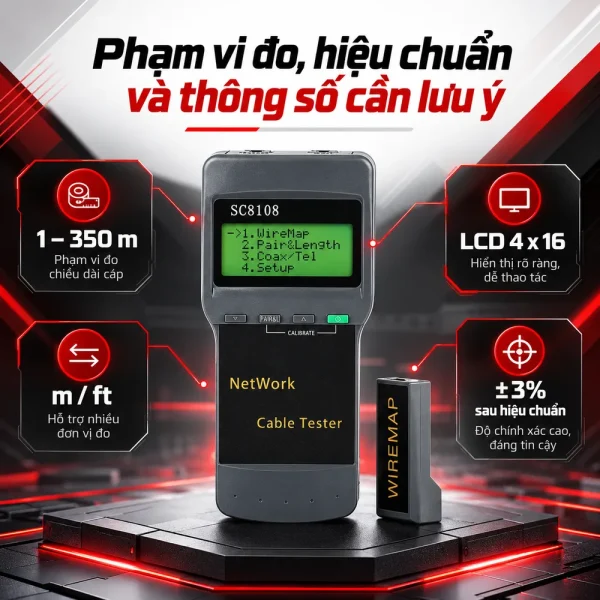

Phạm vi đo, hiệu chuẩn và các thông số cần lưu ý

Theo hướng dẫn dòng SC8108-A, phạm vi đo chiều dài cáp xoắn đôi là 1–350 m, tương đương khoảng 3–1.200 feet. Độ chính xác sau hiệu chuẩn được công bố khoảng ±3% trong điều kiện quy định với cáp mẫu dài hơn 5 m. Sai số ở trạng thái xuất xưởng khoảng ±5% đối với cáp tham chiếu được nêu trong tài liệu. Màn hình LCD hiển thị bốn dòng, mỗi dòng 16 ký tự, vùng quan sát 61,6 × 25,2 mm. Có thể đổi m/ft và hiệu chuẩn theo cáp mẫu. Cấu hình được tài liệu hướng dẫn ghi dùng bốn pin AA 1,5V, tổng 6V DC, tự tắt sau khoảng 30 phút không thao tác. Thời gian chờ 50 giờ không đồng nghĩa 50 giờ đo liên tục. Một số nội dung bán hàng đề cập tám đầu nhận ở xa mang số ID1–ID8. Không phải bộ hàng nào cũng kèm tám đầu nhận. Hãy kiểm tra danh sách đóng gói trước khi đặt mua. Đặc biệt, chiều dài đo được tới 350 m không phải giới hạn cho phép của đường truyền Ethernet. Kết quả WireMap bình thường cũng không xác nhận tuyến đạt hiệu năng truyền dữ liệu hoặc yêu cầu nghiệm thu Cat6.

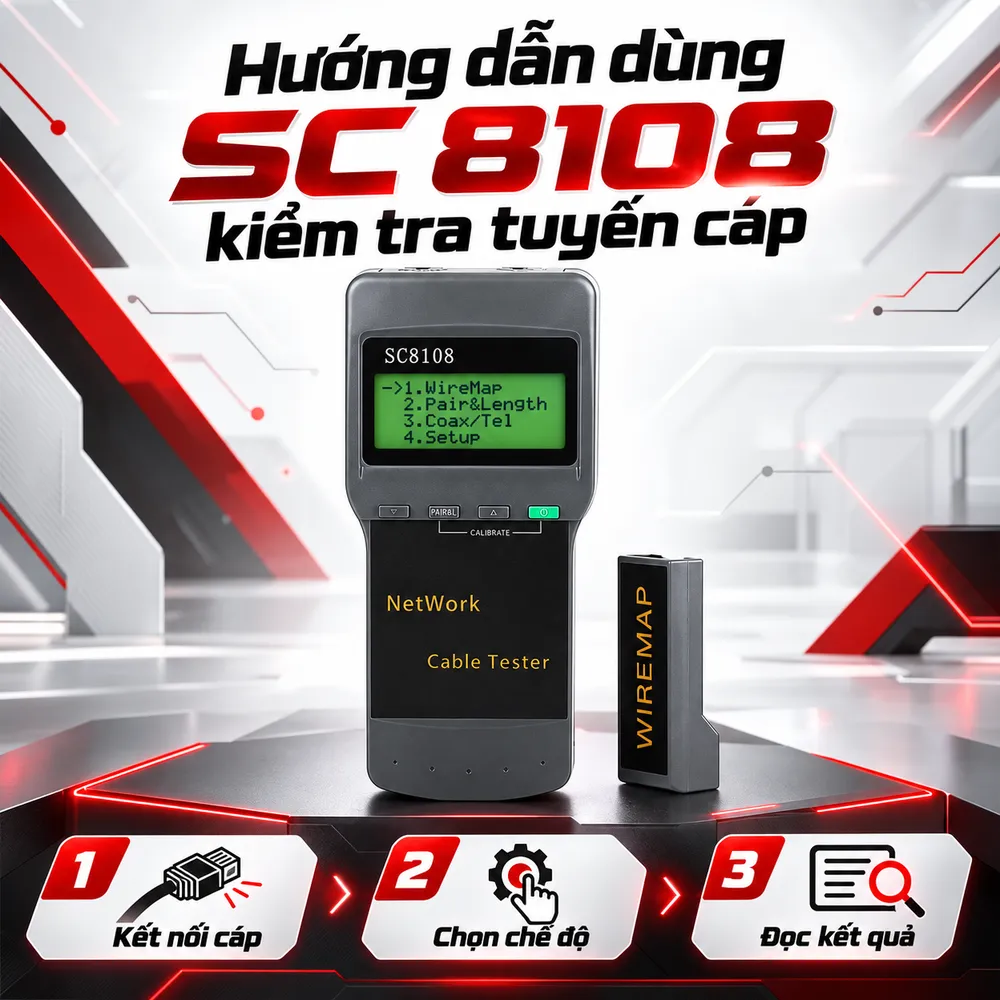

Hướng dẫn dùng SC 8108 kiểm tra một tuyến cáp mạng

Trước khi thao tác, ngắt tuyến cần đo khỏi switch, injector PoE và thiết bị đang hoạt động. Kiểm tra pin, đầu RJ45 và đầu nhận ở xa. Không sử dụng máy test thông mạch trên dây điện lực hoặc cáp đang mang điện áp ngoài giới hạn nhà sản xuất. Để kiểm tra thứ tự chân, cắm hai đầu cáp vào cổng tương ứng trên máy chính và bộ nhận, sau đó chọn WireMap. Đối chiếu từng chân với sơ đồ T568A hoặc T568B đã sử dụng khi thi công. Nếu phát hiện lỗi, kiểm tra đầu cắm, vị trí nhấn dây IDC và các điểm nối trước khi thay toàn bộ cáp. Để đo chiều dài, chọn Pair & Length rồi quan sát kết quả của từng cặp. Khi có dây hở, sử dụng khoảng cách hiển thị để xác định khu vực cần kiểm tra. Nếu kết quả bất thường, hãy thử cáp mẫu cùng loại và thực hiện hiệu chuẩn; tránh xem số đo một lần là vị trí chính xác để cắt cáp. Với dây điện thoại hoặc đồng trục, lắp đúng adapter, chọn Coax/Tel và đọc trạng thái OPEN hoặc SHORT. Sau khi sửa chữa, kiểm tra lại và kết nối thiết bị đầu cuối để thử vận hành thực tế. Trong công trình, nên thử trên đoạn cáp mẫu và lưu kết quả đo để đối chiếu.

Ứng dụng và lưu ý khi chọn mua máy test SC 8108

SC 8108 phù hợp với nhân viên IT bảo trì dây mạng văn phòng, kỹ thuật viên thi công tủ rack và đội lắp đặt camera cần kiểm tra cáp Ethernet trước khi đưa vào sử dụng. Máy giúp rà soát lỗi đấu nối nhưng không đánh giá khả năng cấp nguồn PoE, suy hao, xuyên âm theo tiêu chuẩn chứng nhận hoặc chất lượng camera analog. Trước khi mua, nên yêu cầu ảnh nhãn model 3LW8108, số lượng đầu nhận, adapter BNC/RJ11, tình trạng màn hình và chính sách bảo hành. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để lựa chọn máy test, kìm bấm RJ45 và vật tư thi công. Khi cần tư vấn hoặc báo giá, hãy cung cấp loại cáp, chiều dài tuyến và yêu cầu đo kiểm để đối chiếu đúng cấu hình.
