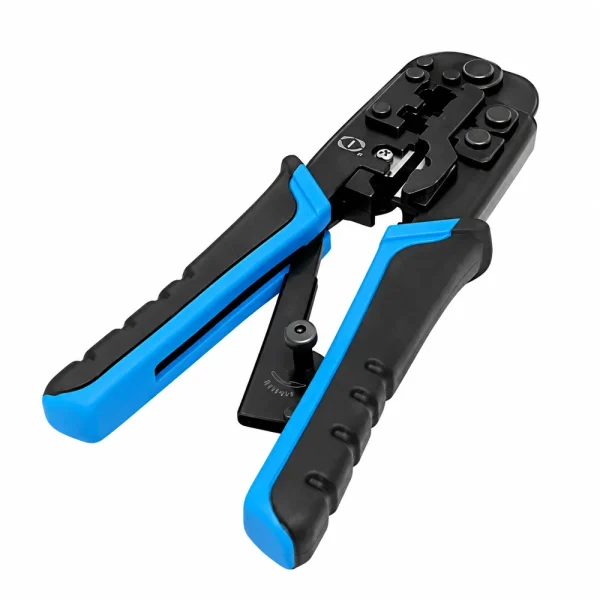

Kìm bấm mạng Talon TL-N5684R

Kìm bấm mạng Talon TL-N5684R là dụng cụ cầm tay phục vụ bấm đầu RJ45 cho cáp Ethernet và RJ11 cho dây điện thoại. Theo thông tin của các nhà phân phối, kìm có thân thép, tay cầm bọc cao su, cơ cấu trợ lực và thiết kế bấm ngang. Sản phẩm phù hợp với việc hoàn thiện đầu cáp, sửa dây mạng và bảo trì kết nối trong nhà hoặc tại công trình.

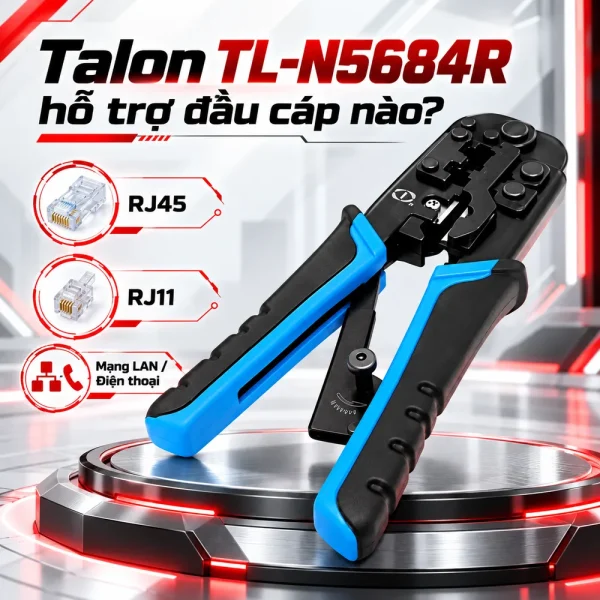

Talon TL-N5684R hỗ trợ đầu cáp nào?

Talon TL-N5684R được giới thiệu có khuôn bấm RJ45 và RJ11. Đầu RJ45 thường chỉ loại modular 8P8C sử dụng cho mạng Ethernet, kết nối máy tính, switch, router hoặc camera IP. Đầu RJ11 thường phục vụ đường điện thoại, nhưng số tiếp điểm và cách bố trí dây cần đối chiếu với thiết bị thực tế. Một số gian hàng mô tả TL-5684R hoặc mẫu mang mã gần giống là kìm bấm được RJ12. Tuy nhiên, chưa nên mặc định phiên bản TL-N5684R có khuôn phù hợp với mọi đầu sáu vị trí. Trước khi mua, cần xem ký hiệu trên khuôn và kiểm tra đầu cắm trực tiếp. Với hạt RJ45 dùng cho cáp Cat5e hoặc Cat6, khả năng tương thích còn phụ thuộc kích thước hạt, loại lõi đặc hay mềm và cấu tạo phần giữ cáp. Kìm bấm được RJ45 không đồng nghĩa mọi đầu xuyên thấu, đầu chống nhiễu hay hạt Cat6 nhiều mảnh đều sử dụng được.

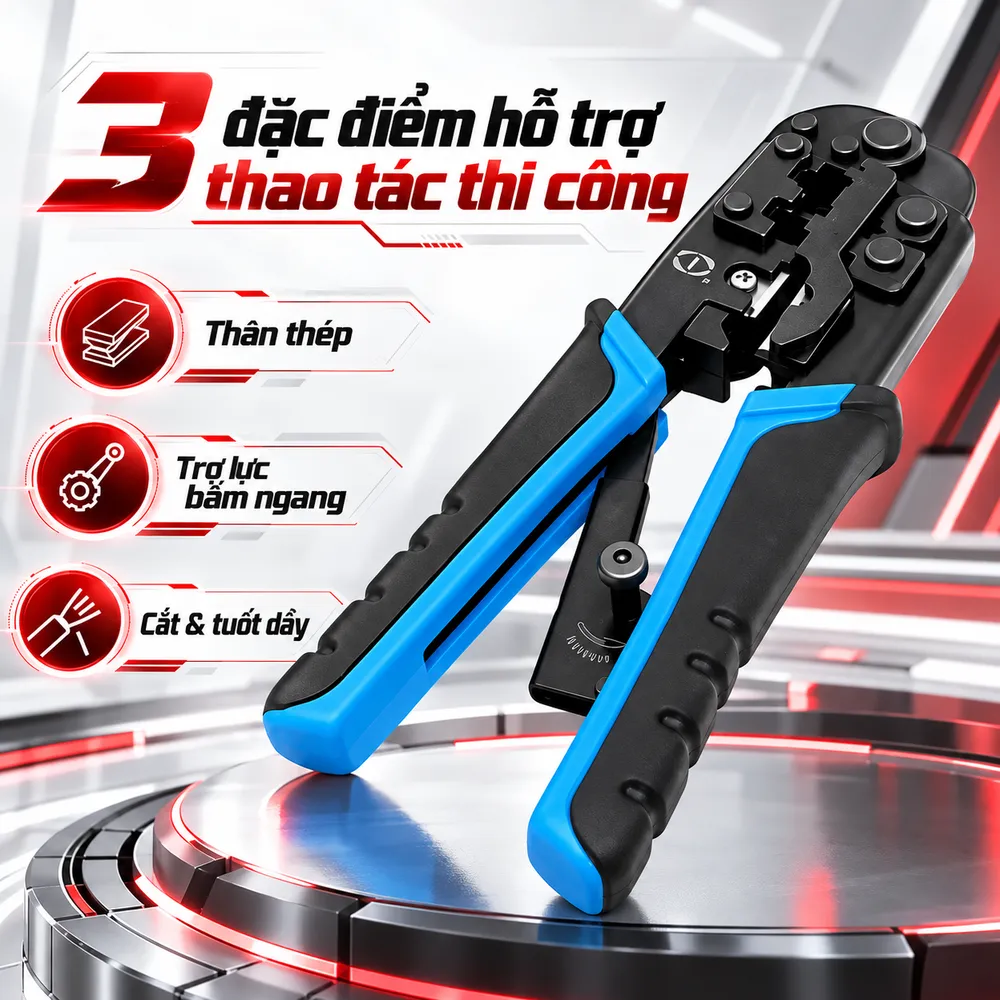

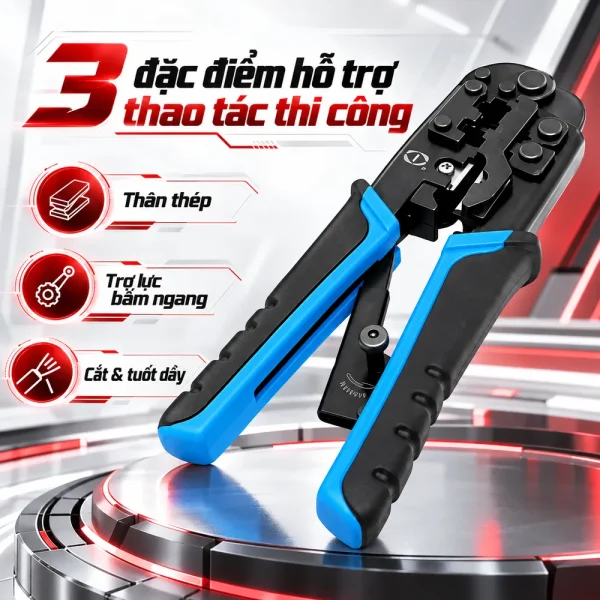

Ba đặc điểm của TL-N5684R hỗ trợ thao tác thi công

Thân thép và tay cầm bọc cao su

Thông tin phân phối mô tả thân kìm bằng thép, nhằm chịu lực khi ép tiếp điểm của đầu nối xuống lõi dẫn. Tay cầm bọc cao su có bề mặt tăng ma sát, giúp giữ kìm chắc hơn khi tay ra mồ hôi hoặc phải thao tác lặp lại. Chưa có datasheet chính hãng xác nhận mác thép hay tuổi thọ thử nghiệm, vì vậy không nên suy diễn độ bền thành số lần bấm cụ thể.

Cơ cấu trợ lực và kiểu bấm ngang

TL-N5684R được giới thiệu có cơ cấu trợ lực và hàm bấm theo phương ngang. Khi đặt hạt đúng khuôn, thao tác bóp tay cầm tạo lực ép lên các chân tiếp xúc. Cơ cấu này hỗ trợ kiểm soát hành trình, nhưng kết quả còn phụ thuộc cách đưa dây vào đầu cắm, độ phù hợp của hạt và tình trạng khuôn. Không cố ép khi đầu cắm bị lệch hoặc mắc kẹt.

Lưỡi cắt và vị trí tuốt dây

Bộ phận cắt hỗ trợ làm phẳng đầu cáp trước khi sắp xếp lõi; vị trí tuốt dây giúp tách vỏ ngoài trước khi bấm. Cần kiểm soát lực tuốt để không xước lớp cách điện của từng lõi. Với cáp mạng xoắn đôi, chỉ tháo xoắn phần cần thiết, tránh làm thay đổi đặc tính truyền dẫn. Không sử dụng kìm để cắt dây đang mang điện.

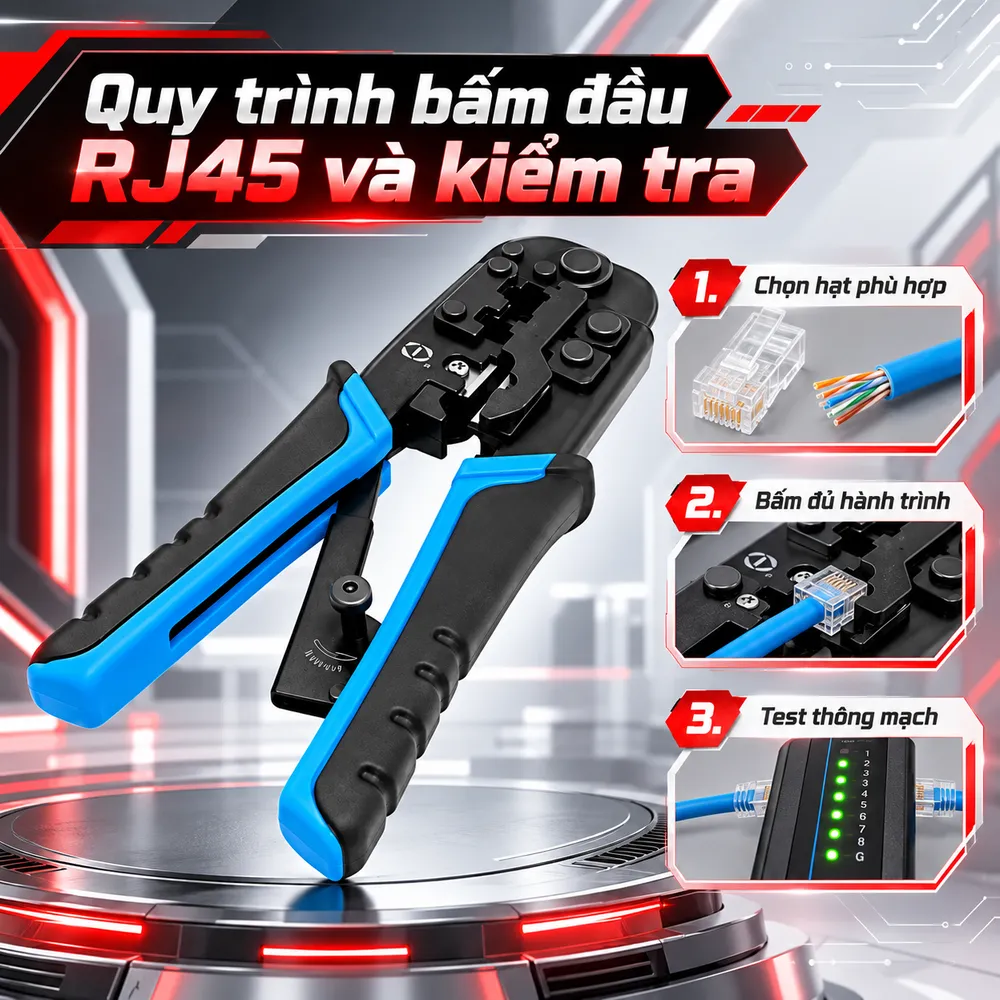

Quy trình bấm đầu RJ45 và kiểm tra sau khi hoàn thiện

Trước tiên, xác định loại cáp và chọn hạt RJ45 tương thích. Đối với mạng Ethernet, sắp xếp lõi theo T568A hoặc T568B theo thiết kế tuyến dây. Cắt đầu cáp cho phẳng, tuốt một đoạn vỏ ngoài vừa đủ rồi duỗi các lõi để đưa vào đầu cắm. Giữ các cặp dây xoắn sát tiếp điểm và tránh làm tổn thương lớp cách điện. Tiếp theo, đưa đủ tám lõi vào đúng rãnh của đầu RJ45. Quan sát xem các lõi đã tới vị trí tiếp điểm và phần áo cáp nằm trong vùng kẹp giữ. Đặt hạt vào khuôn bấm, kiểm tra hướng lắp, sau đó bóp kìm đủ hành trình. Khi lấy đầu ra, kiểm tra chân tiếp xúc, chốt giữ vỏ và dấu hiệu biến dạng. Cuối cùng, dùng máy test cáp để kiểm tra thứ tự chân, thông mạch, đứt hoặc chập dây. Nếu kết quả không đúng, nên thay đầu cắm lỗi thay vì ép đi ép lại. Máy test thông mạch chỉ xác nhận tình trạng đấu nối cơ bản, không chứng minh toàn tuyến đạt tiêu chuẩn Cat6 hoặc đáp ứng công suất cấp nguồn PoE.

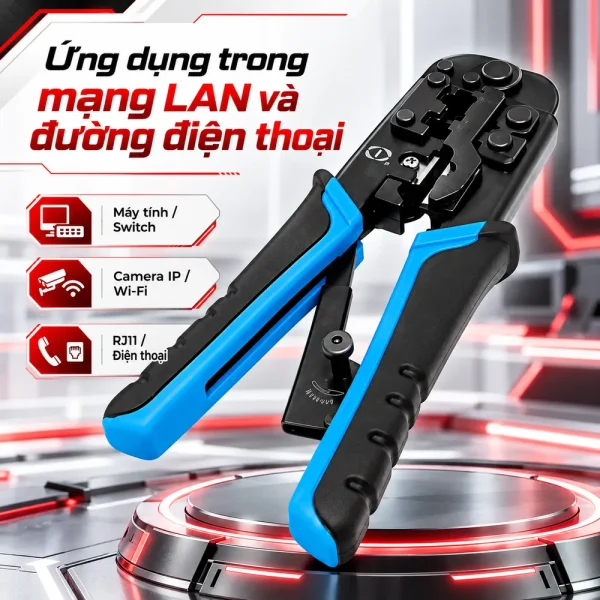

Ứng dụng trong mạng LAN và đường điện thoại

Trong văn phòng, TL-N5684R có thể dùng để làm dây kết nối máy tính, thay đầu RJ45 bị gãy chốt và sửa đường cáp từ tủ mạng tới thiết bị. Với camera IP hoặc điểm phát Wi-Fi, kìm phục vụ hoàn thiện đầu cáp Ethernet trước khi kiểm tra hoạt động trên switch. Đường điện thoại dùng đầu RJ11 tương thích cũng có thể được xử lý ngay. Với công trình nhiều tuyến cáp, nên phối hợp kìm với dao tuốt phù hợp, máy test và dụng cụ đánh nhãn. Mối bấm tốt cần cả đầu nối đúng loại, thứ tự dây chính xác và vỏ cáp được cố định chắc; bản thân kìm không thay thế thiết bị đo kiểm.

Những điều cần xác nhận trước khi chọn mua

Trước khi đặt hàng, nên kiểm tra mã TL-N5684R, hình dạng khuôn, tình trạng lưỡi cắt và cơ cấu đóng mở. Một số trang bán hàng ghi xuất xứ khác nhau hoặc dùng tên TL-5684R thay cho TL-N5684R; thông tin này cần đối chiếu nhãn sản phẩm và chứng từ. Không nên dựa vào tuyên bố sản xuất theo công nghệ châu Âu nếu thiếu tài liệu xác nhận. Sau khi sử dụng, vệ sinh vụn vỏ dây, lau khô khuôn và bảo quản nơi thoáng để hạn chế oxy hóa. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để chọn hạt RJ45, máy test và vật tư liên quan. Khi cần tư vấn hoặc báo giá Talon TL-N5684R, hãy cung cấp kiểu đầu nối, loại cáp và số lượng dự kiến để được đối chiếu cấu hình phù hợp.
