Máy test cáp mạng Noyafa NF300

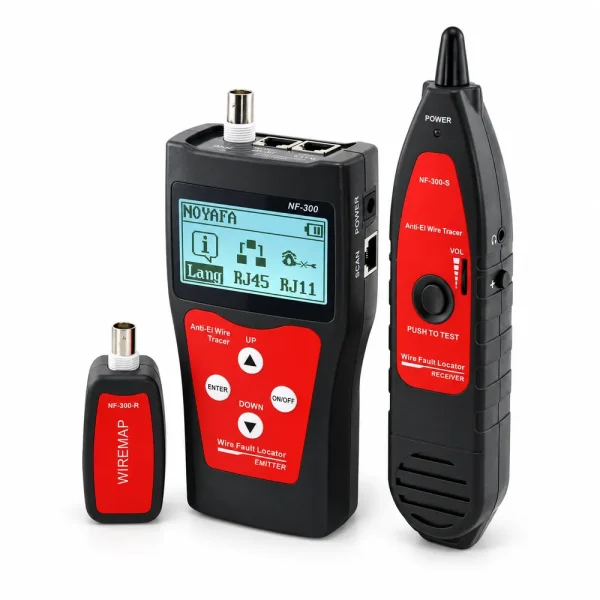

Máy test cáp mạng NOYAFA NF-300 là thiết bị đo kiểm kết hợp kiểm tra sơ đồ dây, đo chiều dài và dò tìm tuyến cáp bằng tín hiệu âm thanh. Máy hỗ trợ kết nối RJ45, RJ11, USB và BNC theo từng chức năng, phù hợp lắp đặt, bảo trì mạng LAN, điện thoại và camera đồng trục.

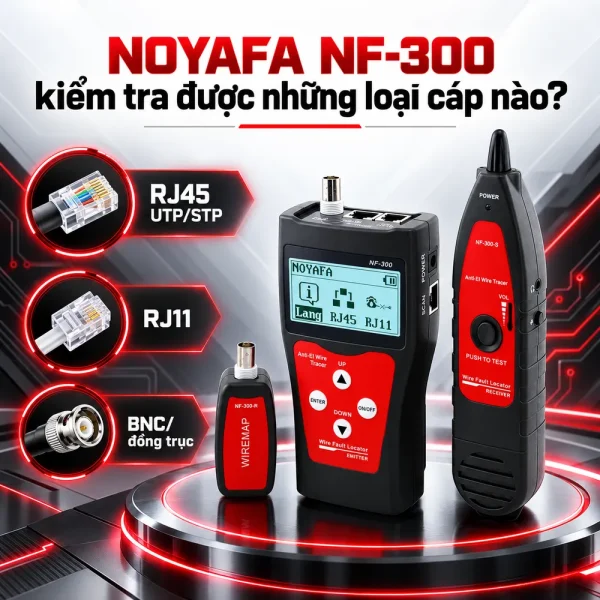

NOYAFA NF-300 kiểm tra được những loại cáp nào?

Với cáp mạng UTP hoặc STP sử dụng đầu RJ45, NF-300 hỗ trợ đối chiếu thứ tự chân, kiểm tra thông mạch, phát hiện hở mạch, chập và đấu sai dây. Thiết bị còn hỗ trợ dò tìm cáp RJ11, USB và BNC qua các cổng tương ứng, giúp nhận diện tuyến trong bó dây. Theo hướng dẫn NF-300 Rev1.0, chức năng đo chiều dài áp dụng cho cáp mạng và cáp đồng trục ở chế độ tương ứng. Tuy nhiên, trang sản phẩm NOYAFA hiện tại chỉ nhấn mạnh đo chiều dài và WireMap trên RJ45. Cần xác nhận phiên bản nếu muốn đo cáp BNC. NF-300 không phải thiết bị chứng nhận cáp Cat6, phân tích băng thông hay đo điện áp và công suất PoE.

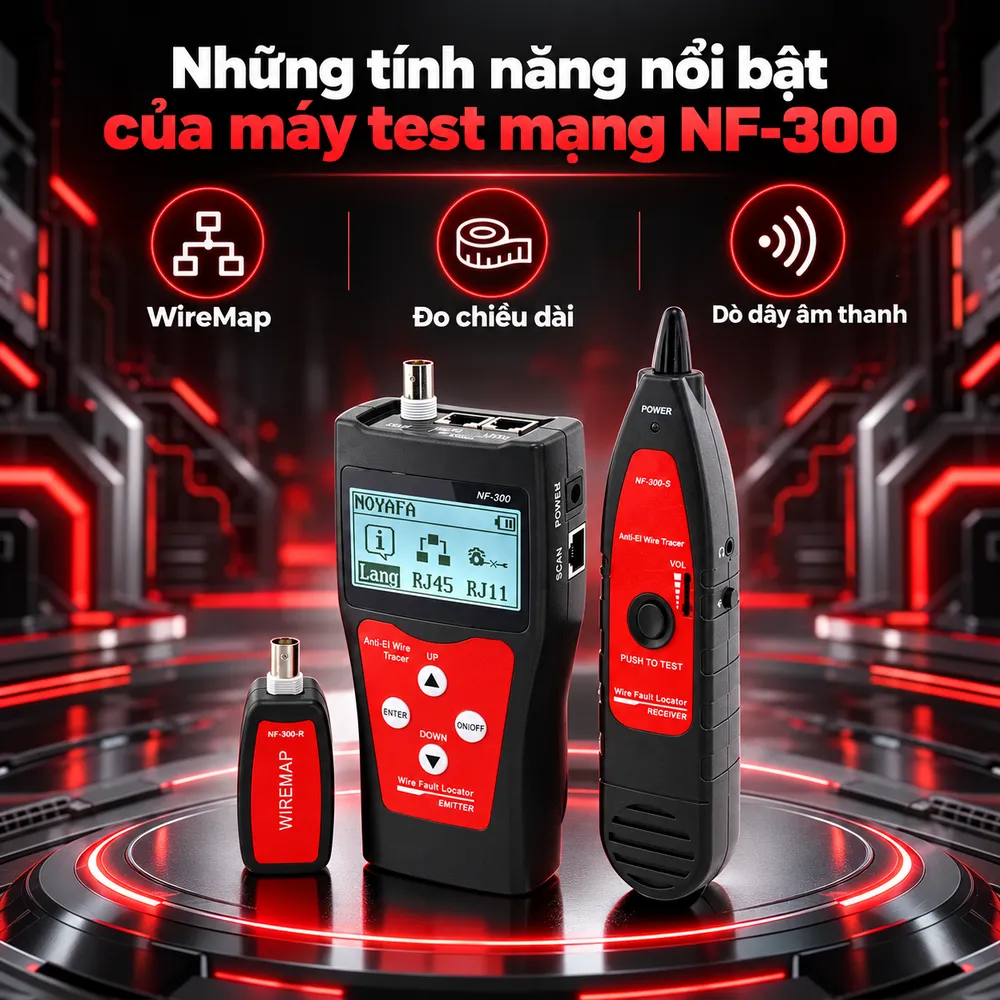

Những tính năng nổi bật của máy test mạng NF-300

Kiểm tra sơ đồ dây và các lỗi kết nối

Chế độ WireMap thể hiện vị trí các chân từ đầu phát đến đầu nhận. Kỹ thuật viên có thể phát hiện dây đứt, chập, đảo vị trí, đấu chéo hoặc sai cặp. Cần đối chiếu với sơ đồ T568A hoặc T568B.

Đo chiều dài và ước lượng vị trí hư hỏng

Màn hình LCD hiển thị chiều dài đo được và thông báo lỗi. Với trường hợp dây hở, thiết bị hỗ trợ khoanh vùng vị trí gián đoạn bằng khoảng cách ước lượng. Chức năng hiệu chuẩn cho phép sử dụng cáp mẫu cùng chủng loại, đã biết chiều dài để giảm chênh lệch phép đo. Kết quả là ước lượng, phụ thuộc hiệu chuẩn.

Dò dây âm thanh và tìm cổng switch

Bộ phát đưa tín hiệu vào cáp, đầu dò nhận tín hiệu và phát âm báo khi tới gần dây cần xác định. Có thể chỉnh độ nhạy khi các dây sát nhau. Tính năng Port Flash hỗ trợ nhận diện cổng tương ứng qua đèn nhấp nháy trên thiết bị mạng tương thích. Trong quá trình dò, tín hiệu âm thanh có thể xuất hiện trên những sợi đặt sát tuyến cần tìm. Vì vậy, nên giảm độ nhạy, kiểm tra tại nhiều vị trí và xác minh bằng phép thử sơ đồ dây trước khi đánh nhãn. Cách này hạn chế nhận nhầm cáp, đặc biệt tại các tủ phân phối đông dây.

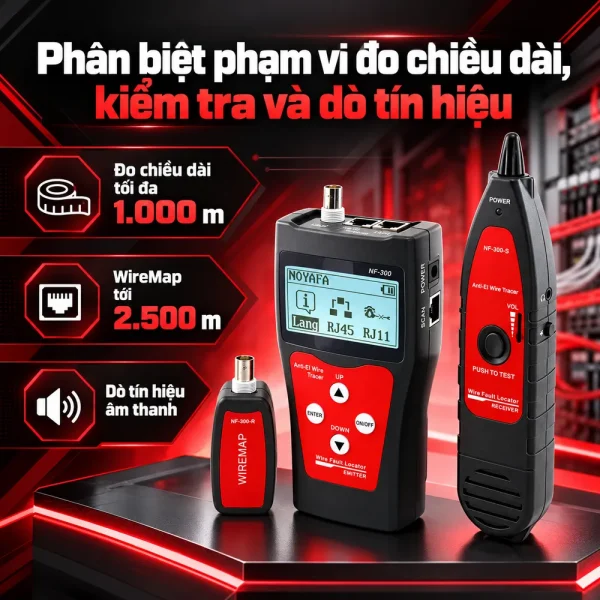

Phân biệt phạm vi đo chiều dài, kiểm tra và dò tín hiệu

Trang sản phẩm NOYAFA hiện công bố mức đo chiều dài tối đa 1.000 m và phạm vi kiểm tra sơ đồ dây tối đa 2.500 m. Trong khi đó, tài liệu Rev1.0 ghi phạm vi đo chiều dài tới 2.500 m. Cần ưu tiên hướng dẫn đúng phiên bản khi mua. Một số nhà phân phối còn nêu khoảng cách dò tín hiệu tới 3.000 m với dây mang điện và 2.000 m với dây không mang điện. Những mức này không đồng nghĩa máy đo chiều dài đến 3.000 m, không chứng minh Ethernet hoạt động ổn định. Tuyệt đối không hiểu mô tả dò dây mang điện là cho phép cắm thiết bị vào điện lưới hoặc đường dây có điện áp nguy hiểm. Hướng dẫn Rev1.0 ghi máy phát và đầu dò sử dụng pin 9V riêng. Kích thước 107 × 30 × 24 mm thuộc đầu nhận xa, không phải máy chính.

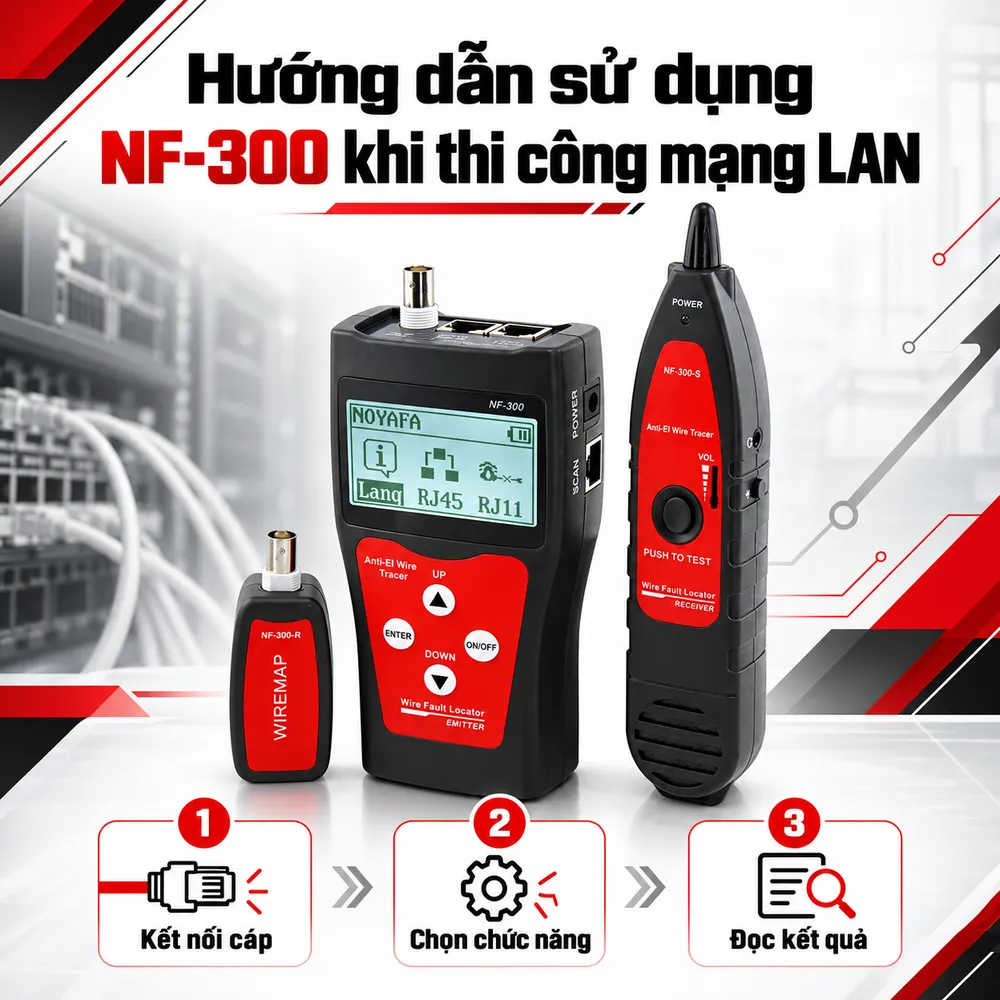

Hướng dẫn sử dụng NF-300 khi thi công mạng LAN

Trước tiên, xác định mục đích: kiểm tra thông mạch, đo chiều dài hay dò tuyến. Kiểm tra pin, các cổng trên máy phát, đầu dò và đầu nhận xa. Trước phép đo sơ đồ dây, ngắt cáp khỏi switch, nguồn PoE và thiết bị đang hoạt động để tránh gây hư hỏng hoặc đọc sai kết quả. Để kiểm tra RJ45, kết nối hai đầu cáp với cổng đo và đầu nhận theo hướng dẫn, chọn chức năng WireMap rồi đối chiếu sơ đồ trên LCD. Nếu lỗi, kiểm tra đầu RJ45 và nhân mạng trước khi thay tuyến. Khi đo chiều dài, chọn chế độ phù hợp, sử dụng cáp mẫu để hiệu chuẩn nếu cần và đọc giá trị trên màn hình. Với đầu cáp bị hở, dùng khoảng cách báo lỗi để khoanh vùng, sau đó xác nhận bằng kiểm tra thực tế. Nếu cần tìm dây chưa có nhãn, chuyển sang chế độ Scan, cắm đúng cổng phát và sử dụng đầu dò tại tủ cáp; sau khi tìm đúng dây, đánh nhãn hai đầu. Cuối cùng, kết nối lại thiết bị và thử hoạt động thực tế.

Ứng dụng thực tế và lưu ý khi chọn mua NF-300

NF-300 phù hợp kiểm tra dây nhảy, tuyến mạng âm tường, cáp điện thoại và cáp đồng trục tại văn phòng, nhà xưởng hoặc hệ thống camera. Khả năng dò dây hỗ trợ bảo trì tủ rack có nhiều tuyến chưa đánh nhãn. Khi cần nghiệm thu hiệu năng Cat5e/Cat6 hoặc đo tải PoE, kỹ thuật viên phải sử dụng thiết bị chuyên dụng. Trước khi mua, nên kiểm tra mã NF-300, phiên bản phần cứng, bộ phát, đầu dò, đầu nhận, dây chuyển RJ11, BNC và các phụ kiện thực tế. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để lựa chọn máy test, kìm bấm RJ45 và vật tư thi công. Khi cần tư vấn hoặc báo giá, hãy cung cấp loại cáp, chiều dài dự kiến và yêu cầu đo kiểm để đối chiếu đúng cấu hình.
