Máy test mạng Noyafa NF388

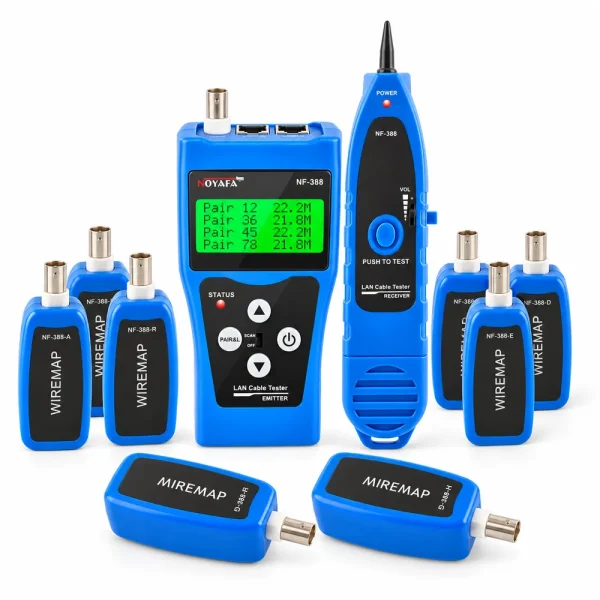

Máy test mạng NOYAFA NF-388 là thiết bị kiểm tra hệ thống cáp LAN, hỗ trợ đo chiều dài dây xoắn đôi, xác định lỗi đấu nối và dò tìm tuyến cáp. Máy có màn hình LCD, bộ thu tín hiệu cùng đầu nhận ở xa, phục vụ kỹ thuật viên lắp đặt và bảo trì mạng.

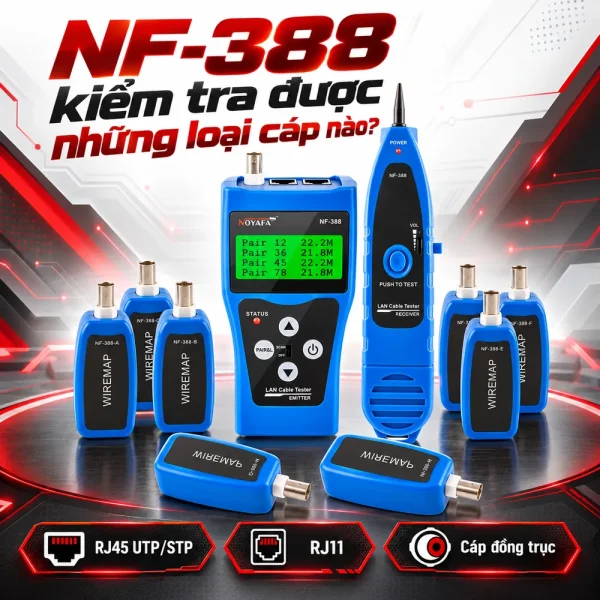

Máy test mạng NOYAFA NF-388 kiểm tra được những loại cáp nào?

NF-388 hỗ trợ kiểm tra cáp mạng xoắn đôi UTP, STP sử dụng đầu RJ45. Ngoài ra, thiết bị có thể kiểm tra thông mạch dây điện thoại RJ11 và cáp đồng trục qua bộ chuyển đổi tương ứng. Cần phân biệt việc dò cáp với đo chiều dài. Chức năng đo chiều dài và sơ đồ dây được thiết kế chủ yếu cho cáp xoắn đôi RJ45. Tuy nhiên, NF-388 không thay thế máy chứng nhận hiệu năng Cat5e, Cat6 hoặc thiết bị phân tích băng thông mạng.

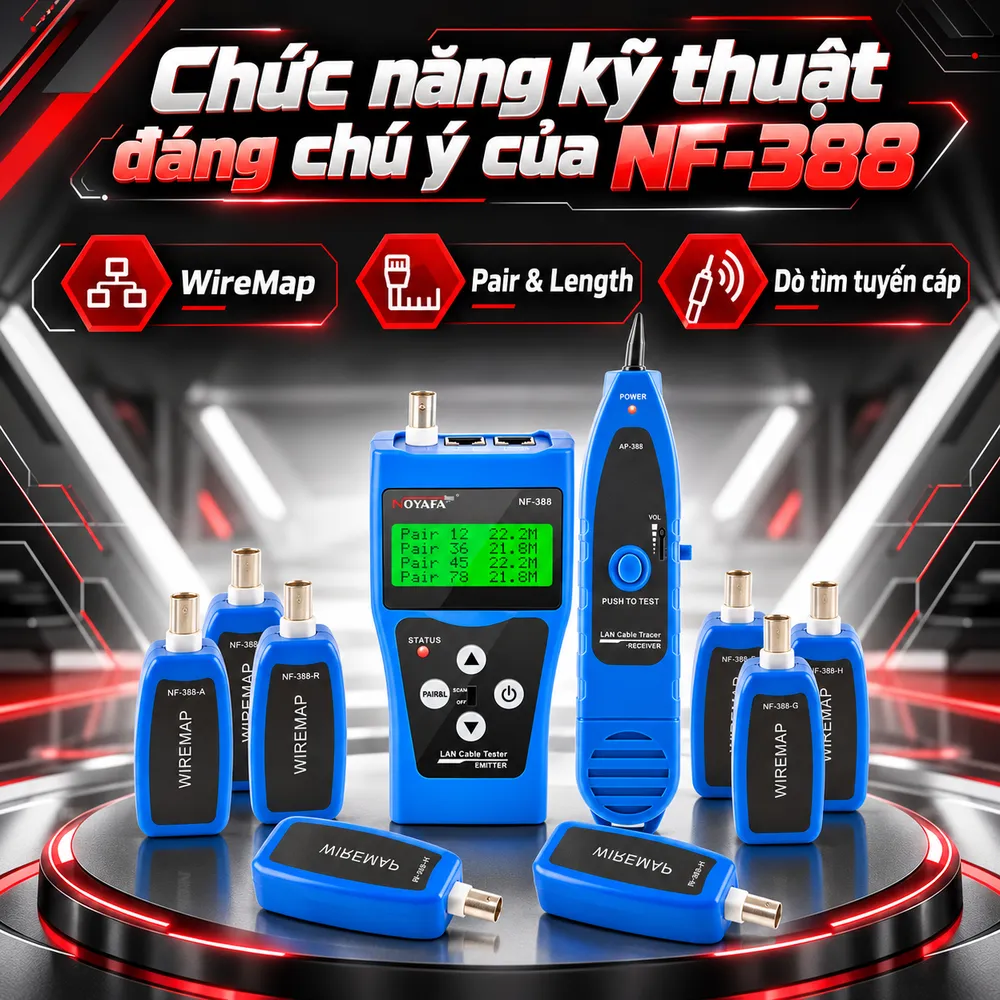

Những chức năng kỹ thuật đáng chú ý của NF-388

Kiểm tra sơ đồ dây và xác định lỗi kết nối

Chế độ WireMap hiển thị thứ tự chân RJ45 giữa máy chính và đầu nhận. Kỹ thuật viên có thể nhận biết dây hở mạch, chập, đảo thứ tự hoặc đấu chéo. Đối với cáp thoại và đồng trục, chế độ COAX/TEL kiểm tra thông mạch qua adapter RJ11 hoặc BNC.

Đo chiều dài và hiệu chuẩn theo từng loại cáp

Chế độ Pair & Length hiển thị chiều dài của các cặp dây xoắn. Với tình trạng đứt lõi, máy có thể ước lượng khoảng cách đến điểm gián đoạn trên cơ sở đặc tính truyền tín hiệu của cáp. Người dùng có thể hiệu chuẩn bằng mẫu cùng loại cáp với chiều dài đã biết. Hướng dẫn Rev1.0 yêu cầu cáp mẫu dài hơn 10 m; phép hiệu chuẩn giúp giảm sai lệch giữa các chủng loại dây. Máy hỗ trợ lựa chọn đơn vị mét hoặc feet.

Dò tìm dây và nhận diện đầu xa

Bộ phát và đầu dò âm thanh giúp lần theo dây trong bó cáp hoặc tủ kỹ thuật. Trang NOYAFA hiện giới thiệu cấu hình tám đầu nhận và chức năng nháy đèn cổng switch; cần xác nhận đúng bộ hàng nếu cần những phụ kiện này. Trang NOYAFA có thông tin chưa thống nhất về PoE: bảng thông số ghi có phát hiện PoE, nhưng bảng so sánh ghi không hỗ trợ. Vì vậy, không nên dùng NF-388 để xác minh điện áp, chuẩn cấp nguồn hoặc công suất PoE nếu chưa có tài liệu đúng phiên bản.

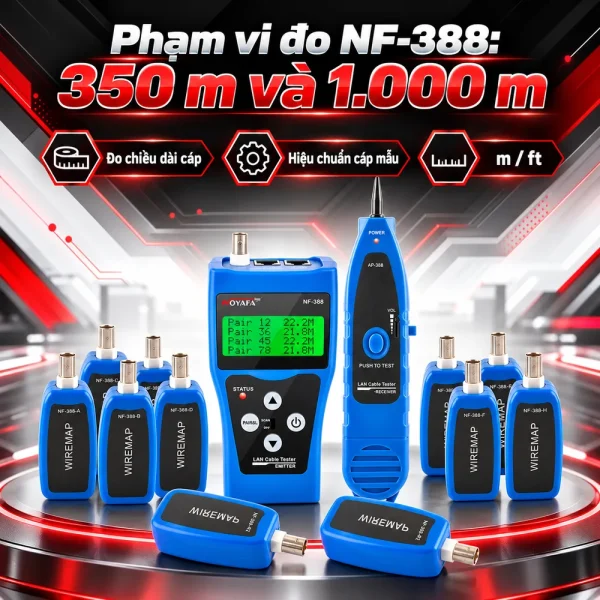

Phạm vi đo NF-388: Vì sao có thông số 350 m và 1.000 m?

Hướng dẫn NF-388 Rev1.0 ghi phạm vi đo chiều dài dây xoắn đôi từ 1 đến 350 m, độ chính xác hiệu chuẩn khoảng 3% khi dùng cáp mẫu trên 10 m và độ chính xác khi xuất xưởng khoảng 5% theo điều kiện công bố. Trong khi đó, trang sản phẩm NOYAFA hiện ghi mức tối đa 1.000 m và giới thiệu khả năng hiệu chuẩn riêng. Số liệu 1.350 m và 31.200 feet xuất hiện trong mô tả phân phối không khớp nhau và không phù hợp với tài liệu trên. Trước khi đưa thông số vào hồ sơ mua sắm, nên đối chiếu mã, phiên bản phần cứng và hướng dẫn kèm máy. Cần lưu ý phạm vi đo chiều dài không phải khoảng cách truyền Ethernet đạt chuẩn. Với hệ thống mạng đồng, giới hạn kênh truyền thông thường thấp hơn rất nhiều so với chiều dài máy có thể đo. Đừng sử dụng giá trị đo để xác nhận tuyến cáp đạt tốc độ hoặc chất lượng truyền dẫn.

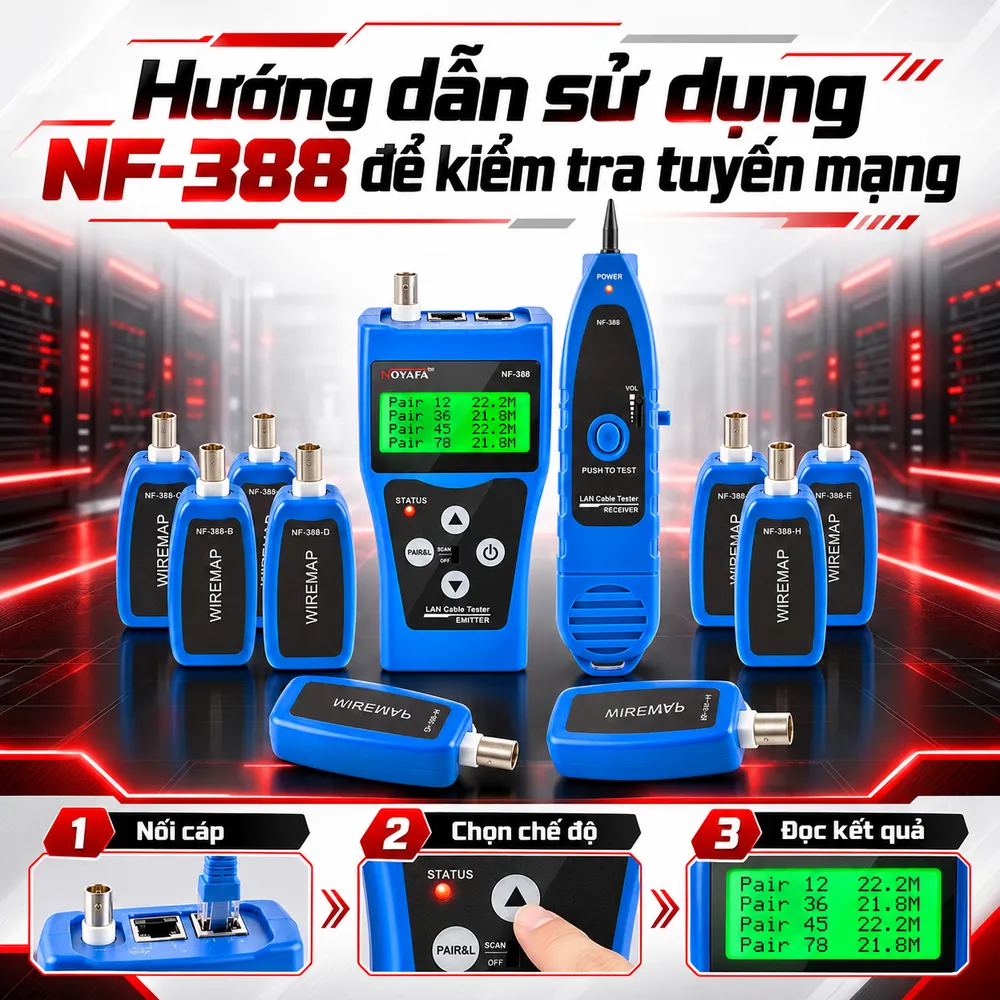

Hướng dẫn sử dụng NF-388 để kiểm tra một tuyến mạng

Trước tiên, xác định đường cáp cần đo và ngắt kết nối khỏi switch, nguồn PoE hoặc thiết bị đang hoạt động. Kiểm tra pin, cổng RJ45, đầu nhận và phụ kiện chuyển đổi. Theo tài liệu Rev1.0, hệ thống sử dụng hai pin 9V cho máy chính và bộ dò, không phải bốn viên AA như một số bảng thông số phân phối. Tiếp theo, nối hai đầu cáp vào máy chính và đầu nhận, chọn WireMap để quan sát sơ đồ chân. Nếu phát hiện lỗi, kiểm tra đầu RJ45 và vị trí nhấn IDC trước khi thay toàn bộ tuyến. Để đo chiều dài, chọn Pair & Length, kết nối dây theo hướng dẫn rồi đọc kết quả từng cặp. Nên hiệu chuẩn với cáp mẫu cùng chủng loại nếu cần kết quả nhất quán. Khi dò dây, kích hoạt chế độ phát tín hiệu, dùng đầu dò tại bó cáp và đánh dấu hai đầu sau khi xác nhận. Sau cùng, nối lại thiết bị mạng và thử kết nối thực tế. Cáp thông mạch vẫn có thể suy hao tín hiệu. Máy đo thông mạch không thể thay thế phép thử chứng nhận cáp chuyên dụng.

Ứng dụng thực tế và lưu ý khi chọn mua NF-388

NOYAFA NF-388 phù hợp với kỹ thuật viên thi công mạng văn phòng, nhà xưởng, tòa nhà và nhân viên IT cần kiểm tra cáp sau khi bấm đầu. Khi mua, hãy kiểm tra số lượng đầu nhận, adapter BNC/RJ11, bộ dò, nguồn cấp và tình trạng bảo hành. Trang sản phẩm và hướng dẫn cũ có khác biệt về phạm vi đo, vì vậy cần ưu tiên tài liệu đi kèm đúng lô máy. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để chọn máy test, dụng cụ bấm RJ45 và vật tư thi công. Khi cần tư vấn hoặc báo giá NF-388, nên cung cấp loại cáp, chiều dài tuyến và yêu cầu nghiệm thu để lựa chọn thiết bị phù hợp.
