Máy dò dây mạng PN-S

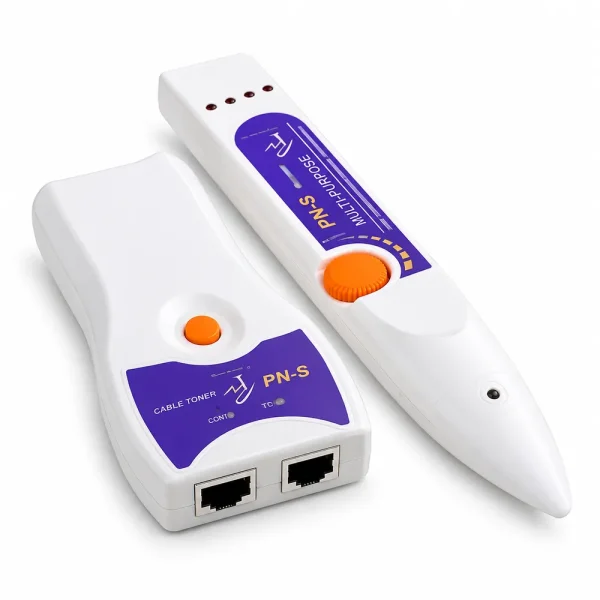

Máy dò PN-S gồm máy phát và đầu dò, giúp nhận diện cáp RJ45 hoặc dây điện thoại trong bó dây, tủ rack và tuyến âm tường. Thiết bị hỗ trợ kiểm tra thông mạch, lỗi đấu nối và dò dây bằng âm thanh. Cần phân biệt phạm vi kiểm tra 305 m với khoảng cách truyền tín hiệu ≥ 3 km do nhà phân phối công bố.

Máy dò dây mạng PN-S hoạt động như thế nào?

Trong hệ thống có nhiều cáp không nhãn, PN-S đưa tín hiệu từ máy phát vào tuyến cần tìm. Khi đầu dò tiếp cận dây mang tín hiệu, loa phát âm để nhận diện. Bộ gồm máy phát (transmitter), đầu dò (receiver) và dây kết nối. Máy phát tạo tín hiệu, đầu dò tiếp nhận dọc bó cáp, hạn chế việc tháo từng dây. PN-S hỗ trợ cáp UTP, STP dùng RJ45 và dây điện thoại. Kiểm tra BNC trên cáp đồng trục cần adapter phù hợp.

Các chức năng nổi bật của máy dò PN-S

Dò tìm dây trong bó cáp bằng âm thanh

Sau khi nối máy phát, di chuyển đầu dò quanh các sợi dây. Mức âm thanh giúp khoanh vùng cáp mang tín hiệu, hữu ích tại tủ rack hoặc các tuyến điện thoại chưa đánh dấu. Tín hiệu suy giảm theo chiều dài, lớp chắn và nhiễu; âm báo không xác nhận chất lượng truyền dữ liệu.

Kiểm tra thông mạch và lỗi đấu nối

Theo nhà phân phối, PN-S kiểm tra thông mạch, hở, ngắn mạch và đấu sai. Phạm vi phát hiện phụ thuộc chế độ đo; cần máy test sơ đồ dây để xác minh lỗi. Chưa có tài liệu chính hãng xác nhận sai số định vị điểm đứt. PN-S không được chứng minh có khả năng đo TDR.

Hỗ trợ cáp mạng, cáp thoại và BNC

PN-S kiểm tra RJ45, dây điện thoại và BNC qua adapter. Tính năng nhận biết trạng thái đường thoại cần được đối chiếu giới hạn điện áp và hướng dẫn an toàn. Trong bó cáp đông, hãy dò gần đầu phát và giảm mức nhạy khi nhiều sợi cùng phát âm. Sau khi chọn được dây nghi vấn, kỹ thuật viên có thể rút đầu cáp khỏi thiết bị mạng, đối chiếu nhãn và dùng máy test để xác nhận đúng hai đầu. Không dựa riêng vào âm thanh vì tín hiệu có thể cảm ứng sang dây nằm sát nhau.

Giải thích khoảng cách 305 m và tín hiệu ≥ 3 km

Nhà phân phối nêu phạm vi kiểm tra bằng bộ nhận đến 305 m (1.000 ft) và khoảng cách truyền tín hiệu ≥ 3 km. Hai thông số không chứng minh máy định vị lỗi chính xác trên tuyến dài 3 km. Khả năng dò phụ thuộc suy hao, nhiễu, điểm nối và pin. Mức 305 m không phải chiều dài cho phép của kênh Ethernet tiêu chuẩn; nghiệm thu cần thiết bị chuyên dụng. Khoảng cách truyền tín hiệu chưa kèm điều kiện đo về cáp, đầu nối và nhiễu. Với tuyến ngoài trời hoặc nhiều mối nối, cần thử thực tế. Thông số phân phối ghi tín hiệu 8 Vp-p, dòng máy phát ≤ 20 mA, bộ nhận ≤ 50 mA; kích thước tương ứng 136 × 62,3 × 30,8 mm và 210 × 35,3 × 30 mm. Chưa có kết quả đo kiểm độc lập.

Cách sử dụng PN-S khi dò dây tại công trình

Trước tiên, xác định tuyến cần tìm và ngắt kết nối với switch, bộ cấp PoE hoặc thiết bị đang hoạt động. Không đưa tín hiệu dò vào dây điện lực hoặc mạch có điện áp vượt giới hạn thiết bị. Kiểm tra pin 9V của máy phát và máy nhận, sau đó chọn cáp chuyển đổi tương ứng đầu RJ45 hoặc dây điện thoại. Tiếp theo, kết nối máy phát vào đầu tuyến và kích hoạt chế độ dò. Tại tủ rack hoặc hộp phối dây, đưa đầu nhận lần lượt tới các sợi nghi vấn. So sánh cường độ âm báo, di chuyển dọc đoạn dây để khoanh vùng rồi đánh dấu nhãn hai đầu sau khi xác nhận. Nếu kiểm tra lỗi đấu nối, chọn chế độ thích hợp theo hướng dẫn của bộ máy và quan sát kết quả. Nên dùng thêm máy test RJ45 để kiểm tra thứ tự tám lõi, đặc biệt khi xử lý cáp Cat5e hoặc Cat6. Sau khi hoàn tất, kết nối lại thiết bị và kiểm tra mạng thực tế. Không nghe thấy âm báo chưa đủ kết luận dây đứt. Hãy kiểm tra pin, công tắc, đầu cắm và chế độ phát, rồi đổi vị trí dò hoặc sử dụng máy test bổ sung.

Ứng dụng và lưu ý lựa chọn máy dò dây mạng PN-S

PN-S phù hợp cho kỹ thuật viên thi công mạng văn phòng, bảo trì cáp điện thoại, phân loại dây trong tủ rack và tìm tuyến cáp đi âm tường. Với hệ thống camera IP, thiết bị hỗ trợ xác định đúng tuyến Ethernet trước khi kiểm tra nguồn PoE hoặc cấu hình switch. Máy không thay thế thiết bị đo chứng nhận Cat6, đo tốc độ hoặc phân tích công suất PoE. Trước khi mua, cần kiểm tra đủ máy phát, đầu nhận, adapter BNC nếu cần, dây kẹp cá sấu, pin và phụ kiện thực tế. Một số bên bán ghi nguồn DC 9V nhưng không thống nhất số pin đi kèm; hãy xác nhận theo bộ hàng. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để chọn máy dò cáp, dụng cụ bấm và thiết bị kiểm tra. Khi cần tư vấn hoặc báo giá PN-S, nên cung cấp loại cáp, khoảng cách và mục đích kiểm tra để đối chiếu đúng cấu hình.
