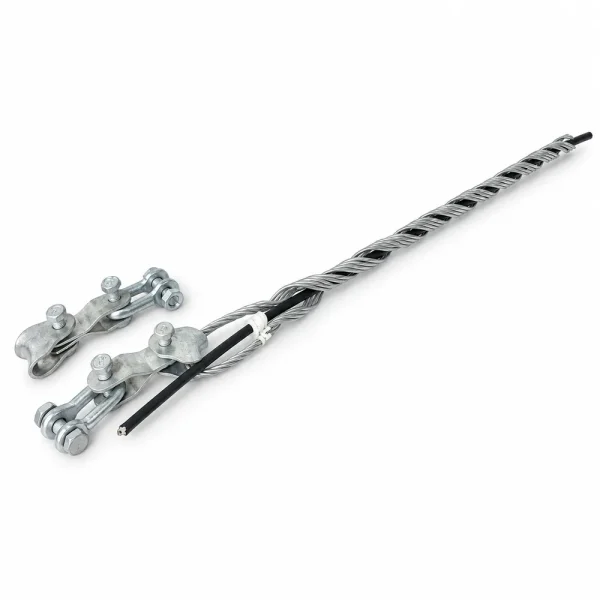

Bộ néo cáp quang treo ADSS khoảng vượt 500m

Bộ néo cáp quang treo ADSS khoảng vượt 500m là phụ kiện chuyên dụng dùng để cố định cáp quang ADSS tại các vị trí đầu tuyến, cuối tuyến, điểm chuyển hướng. Sản phẩm giúp giữ cáp căng ổn định, phân bố lực kéo đều trên thân cáp và hạn chế võng hoặc trượt trong quá trình vận hành. Với cấu tạo từ thép mạ kẽm cùng hệ thống dây néo xoắn bảo vệ, bộ néo KV500 phù hợp cho các tuyến viễn thông, điện lực.

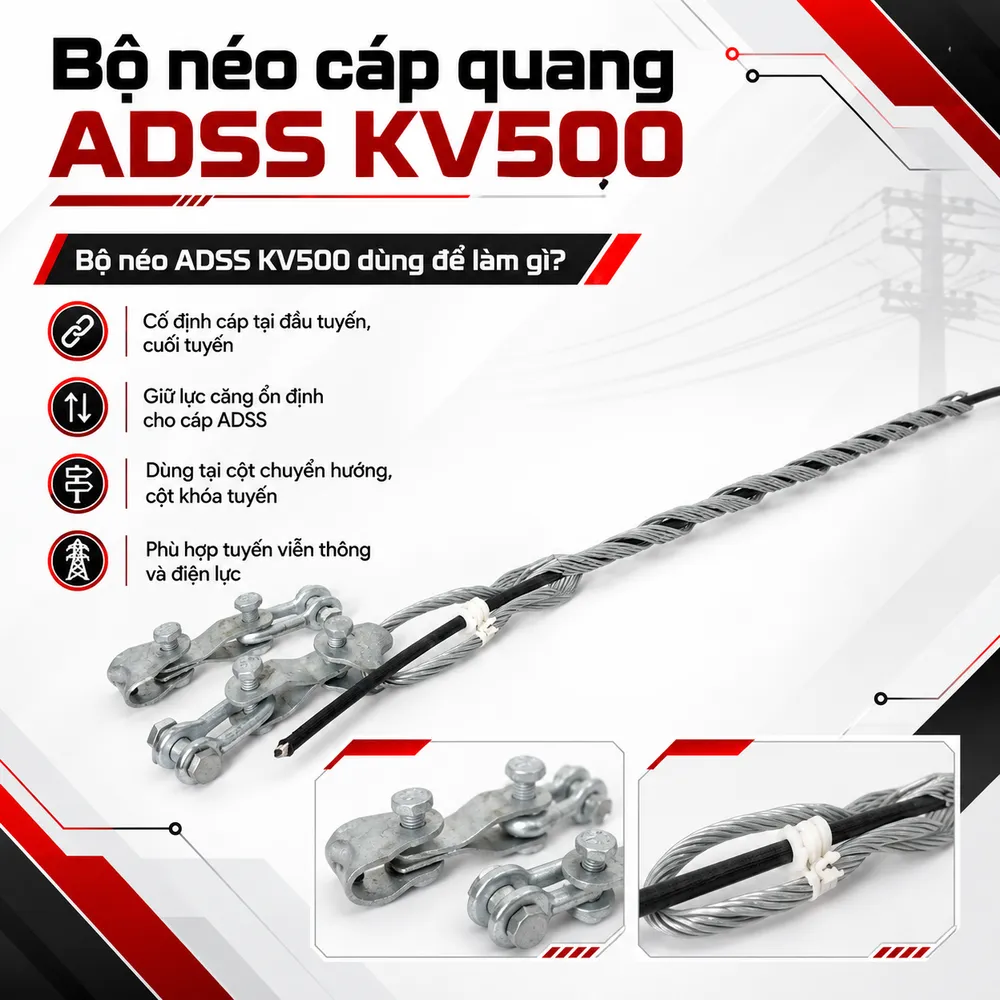

Bộ néo ADSS KV500 dùng để làm gì?

Trong hệ thống cáp quang treo, khoảng vượt càng lớn thì lực kéo tác động lên cáp và điểm neo càng cao. Bộ néo ADSS KV500 được thiết kế cho các tuyến có khoảng vượt khoảng 500m,. Sản phẩm thường được lắp tại đầu tuyến, cuối tuyến, cột chuyển hướng, cột khóa tuyến hoặc những vị trí cần chia đoạn chịu lực. Đây là một trong những Phụ kiện quang quan trọng khi triển khai cáp ADSS trên cột điện, cột bê tông hoặc các tuyến có khoảng cách cột lớn. Tùy thiết kế thực tế, hệ thống có thể sử dụng néo 1 hướng hoặc néo 2 hướng. Néo 1 hướng thường dùng khi lực kéo tập trung về một phía, trong khi néo 2 hướng phù hợp vị trí cần cân bằng lực giữa hai đoạn tuyến.

Cấu tạo bộ néo cáp quang ADSS khoảng vượt 500m

Bộ néo KV500 gồm nhiều chi tiết phối hợp để giữ cáp chắc chắn và hạn chế lực tập trung lên vỏ cáp. Các bộ phận chính thường gồm móc treo hoặc CK9, chi tiết chuyển hướng, mắt néo, dây néo xoắn bện ngoài, dây bện xoắn bảo vệ trong cùng hệ thống ốc, bulong và chốt liên kết. Mắt néo được chế tạo từ thép chịu lực mạ kẽm, có nhiệm vụ tạo điểm liên kết giữa dây néo và bộ phận cố định trên cột. Dây néo xoắn bện ngoài dài khoảng 1,1m ôm quanh lớp bảo vệ trong để tạo lực bám. Phần dây bện xoắn bảo vệ trong dài khoảng 1,4m giúp tăng diện tích tiếp xúc với cáp và phân bố lực đều hơn. Một số cấu hình cũng sử dụng còng chữ U-7, Clevis Thimble TC-5 và vòng bao dây bện Outer Rods ANZD-W.

Thép mạ kẽm giúp tăng độ bền khi lắp ngoài trời

Các chi tiết kim loại của bộ néo được làm từ thép mạ kẽm nhằm hạn chế oxy hóa và ăn mòn khi tiếp xúc với mưa, độ ẩm, ánh nắng hoặc môi trường ngoài trời. Đây là yêu cầu quan trọng vì bộ néo thường được lắp cố định trên cao và phải chịu tải trong thời gian dài. Lớp mạ kẽm giúp bề mặt kim loại bền hơn trước các tác nhân môi trường,. Tuy nhiên, độ bền thực tế vẫn phụ thuộc môi trường lắp đặt, chất lượng lớp mạ và chế độ kiểm tra định kỳ. Khi thi công, kỹ thuật viên cần kiểm tra bề mặt kim loại, đảm bảo không có vết nứt, cong vênh hoặc lớp mạ bong tróc. Các bulong và chốt phải được siết chắc, đúng vị trí và không để dây néo lệch khỏi hướng chịu lực.

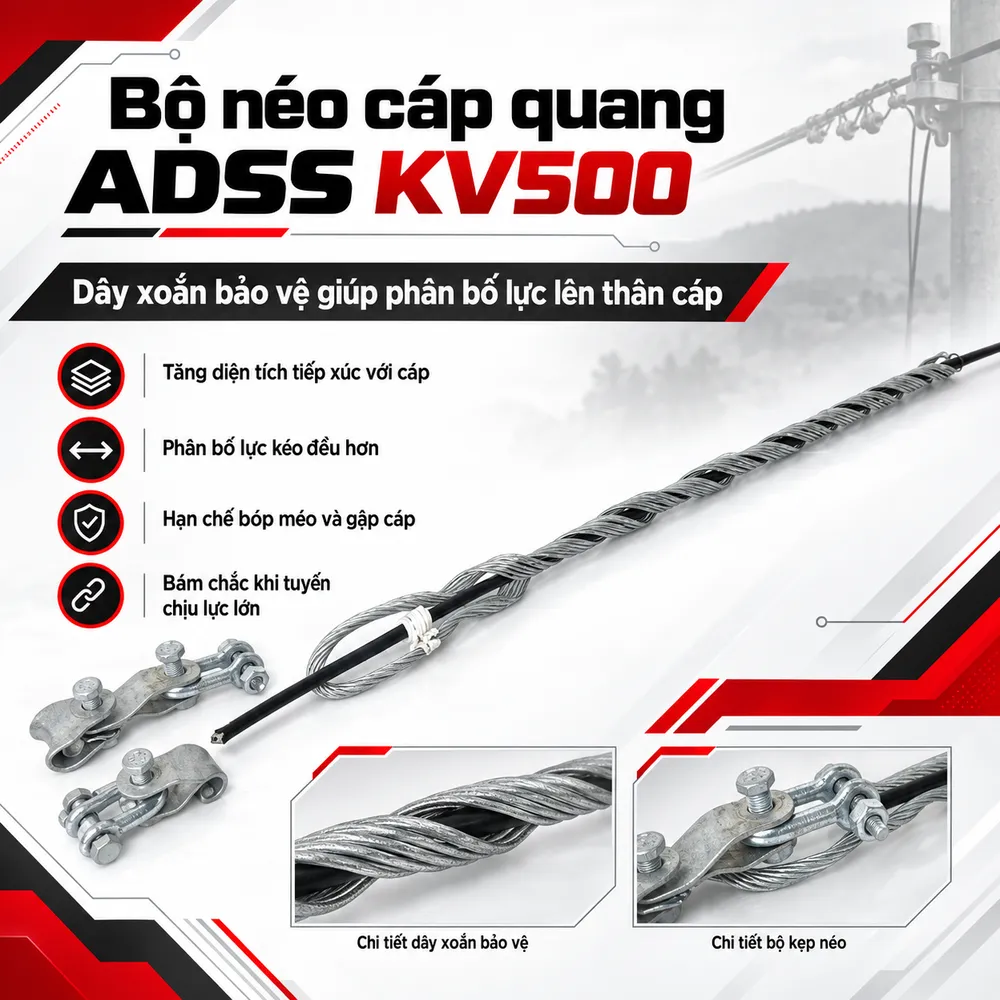

Dây xoắn bảo vệ giúp phân bố lực lên thân cáp

Điểm đáng chú ý của bộ néo KV500 là hệ thống dây xoắn bảo vệ trong và dây néo xoắn bện ngoài. Hai lớp này giúp tăng diện tích tiếp xúc với cáp, từ đó phân bố lực kéo trên một đoạn dài thay vì tập trung tại một điểm. Cách phân bố lực này giúp hạn chế nguy cơ bóp méo vỏ cáp, gập cáp hoặc tạo suy hao do lực cơ học. Dây xoắn cũng giúp bộ néo bám chắc vào thân cáp khi tuyến chịu lực căng lớn. Khi lắp đặt, kỹ thuật viên cần lựa chọn đúng bộ néo theo đường kính cáp. Nếu bộ néo quá rộng, khả năng bám có thể giảm; nếu quá chặt, cáp có thể bị ép hoặc biến dạng. Dây xoắn phải được quấn đúng chiều, đúng vị trí và không chồng chéo bất thường.

Ứng dụng và lưu ý khi lựa chọn bộ néo ADSS KV500

Bộ néo cáp quang ADSS khoảng vượt 500m phù hợp với các tuyến viễn thông, điện lực, camera đường dài và hạ tầng cáp quang treo cần vượt khoảng cách lớn. Sản phẩm hữu ích tại các tuyến đi qua đường giao thông, địa hình đồi núi, khu vực trống hoặc nơi khoảng cách giữa các cột lớn. Trước khi lựa chọn, cần xác định chính xác khoảng vượt, đường kính cáp, lực căng cho phép, kiểu cột và phương án néo 1 hướng hay 2 hướng. Không nên chọn bộ néo chỉ dựa trên tên khoảng vượt mà bỏ qua đường kính cáp và lực chịu tải. Trong quá trình thi công, cáp cần được kéo với lực phù hợp, tránh vượt quá giới hạn cho phép. Sau khi hoàn thiện, nên kiểm tra độ bám của dây xoắn, tình trạng mắt néo, bulong, chốt và toàn bộ điểm liên kết. Các tuyến có gió mạnh hoặc môi trường khắc nghiệt nên được kiểm tra định kỳ. Bộ néo ADSS KV500 giúp cố định cáp, phân bố lực và duy trì độ ổn định cho tuyến quang khoảng vượt lớn. Với kết cấu thép mạ kẽm, dây xoắn bảo vệ và hệ thống liên kết chịu lực, sản phẩm phù hợp cho nhiều dự án viễn thông và điện lực ngoài trời. Liên hệ Hulatech để được tư vấn bộ néo cáp quang ADSS khoảng vượt 500m, lựa chọn đúng đường kính cáp, cấu hình néo và phụ kiện lắp đặt cho từng công trình.
