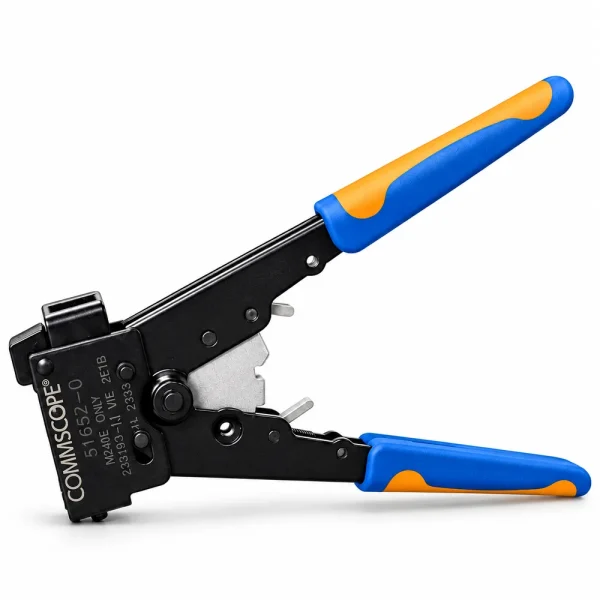

Kìm mạng AMP Cat5 chất lượng cao

Kìm mạng AMP Cat5 là dụng cụ bấm đầu modular RJ45 dùng trong thi công cáp Ethernet. Kìm sử dụng cơ cấu cóc và khuôn thay được. Điểm cần phân biệt là mã 2-231652-0 chỉ gồm thân kìm, còn bộ 2-231652-1 đi kèm khuôn Cat5 dành cho đầu MP-88.

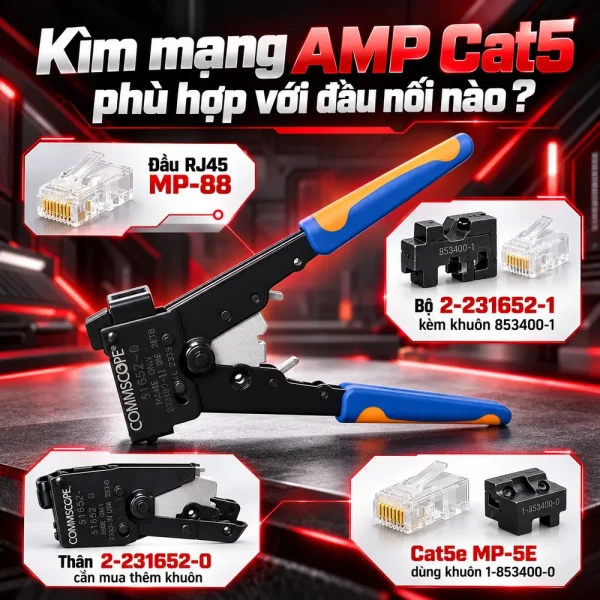

Kìm mạng AMP Cat5 phù hợp với đầu nối nào?

Đầu RJ45 tám vị trí thường dùng kết nối máy tính, switch, router hoặc camera IP. Tuy nhiên, các đầu cùng tám vị trí có thể khác cấu trúc tiếp điểm, phần giữ dây và kích thước thân. Vì vậy, phải chọn khuôn theo mã đầu cắm thay vì chỉ dựa vào nhãn Cat5. Tài liệu CommScope xác định dòng Cat5 MP-88 sử dụng khuôn 853400-1, nhận diện bằng chấm đen. Bộ kìm có sẵn khuôn này mang mã 2-231652-1. Nếu mua thân 2-231652-0, kỹ thuật viên phải đặt thêm khuôn phù hợp trước khi bấm. Đây là khác biệt cần kiểm tra ngay trước khi mua. Khuôn Cat5e MP-5E sử dụng mã 1-853400-0, đánh dấu chấm trắng. Không nên xem khuôn Cat5 và Cat5e là tương đương hoặc tự suy luận sản phẩm hỗ trợ Cat6. Mỗi tổ hợp đầu cắm, loại cáp và khuôn phải được kiểm tra theo danh mục của hãng. Một số nhà bán hàng dùng tên AMP Cat5 cho các mã dụng cụ khác nhau. Nhìn màu cán kìm chưa đủ xác định cấu hình. Nên đối chiếu part number trên thân kìm, nhãn hộp và mã khuôn để tránh mua nhầm bộ không có khuôn.

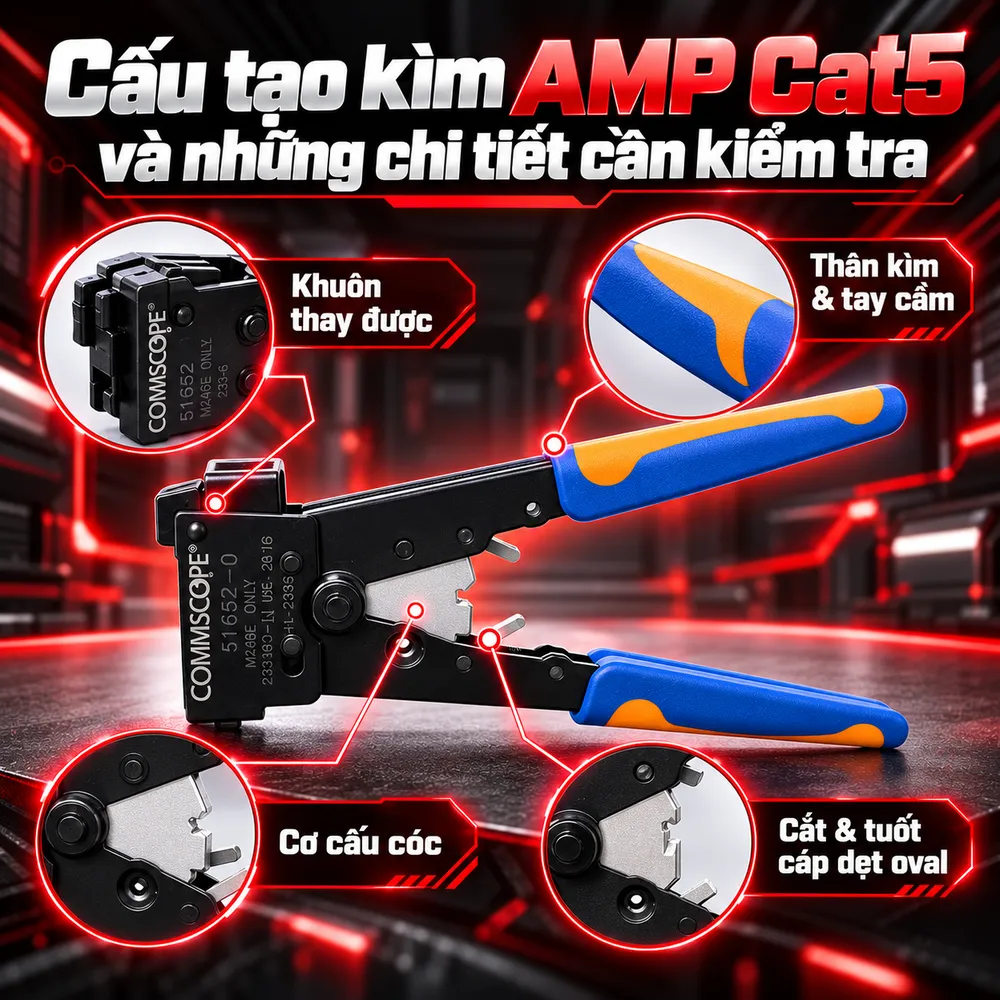

Cấu tạo kìm AMP Cat5 và những chi tiết cần kiểm tra

Thân kìm, tay cầm và cơ cấu cóc

Thân kìm được nhà phân phối mô tả bằng thép chịu lực, cán bọc nhựa giúp tăng độ bám. Cơ cấu cóc duy trì hành trình ép cho đến khi hoàn tất, hạn chế việc người dùng dừng giữa chừng. Tuy nhiên, hãng không công bố trong tài liệu đã đối chiếu rằng toàn bộ thân là thép đúc khối hoặc có tuổi thọ cố định; không nên coi đó là thông số xác nhận.

Khuôn bấm có thể tháo và thay

Bộ khuôn gồm vị trí đỡ đầu cắm và chi tiết ép tiếp điểm, được giữ trên thân bằng vít. Dấu màu giúp nhận biết khuôn đang lắp. Chỉ thay bằng mã khuôn CommScope chỉ định. Không dùng khuôn sai kích thước để tránh biến dạng chân tiếp xúc hoặc phần giữ cáp.

Dao cắt và vị trí tuốt cáp

Theo hướng dẫn CommScope, dòng kìm này tích hợp bộ phận cắt, tuốt dành cho cáp dẹt oval không chống nhiễu. Cáp tròn hoặc cáp có màn chắn phải được chuẩn bị bằng dụng cụ thích hợp khác. Khi vệ sinh, tránh chạm lưỡi sắc.

Vì sao phải chọn đúng khuôn trước khi bấm đầu Cat5?

Khuôn bấm quyết định vị trí đặt đầu cắm và đường đi của chi tiết ép. Đầu Cat5 MP-88 có kết cấu khác đầu Cat5e hai mảnh hay đầu Cat6 với bộ dẫn dây chuyên dụng. Dùng sai khuôn có thể làm lệch chân tiếp điểm, lỏng cáp hoặc nứt đầu cắm. Trước khi bấm, cần kiểm tra: mã đầu nối được ghi trên bao bì, cấu tạo và kích thước cáp, cùng mã khuôn lắp trên kìm. Cáp dùng lõi đặc hoặc lõi mềm cũng phải phù hợp với tiếp điểm của đầu cắm. Bấm thành công không chứng minh tuyến đạt hiệu năng. Thân kìm thay khuôn hỗ trợ bảo trì nhiều loại đầu nối hãng chỉ định. Dù vậy, không phải mọi khuôn hay đầu RJ45 bán trên thị trường đều có thể lắp và sử dụng với thân AMP này.

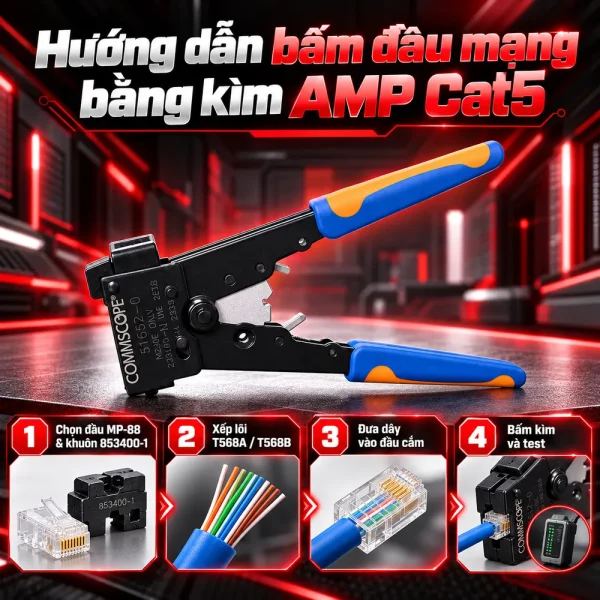

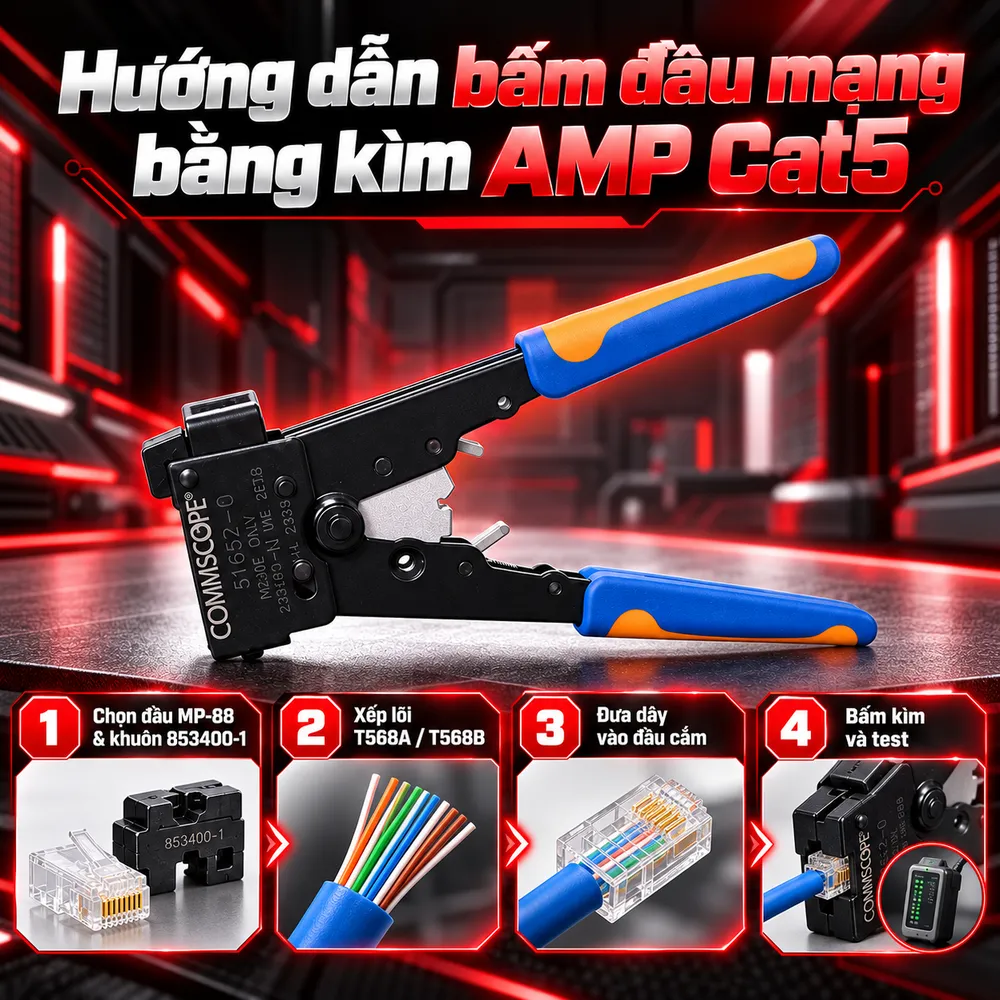

Hướng dẫn bấm đầu mạng bằng kìm AMP Cat5

Đầu tiên, xác nhận đang dùng đầu MP-88, khuôn chấm đen và loại cáp được đầu cắm hỗ trợ. Chọn sơ đồ T568A hoặc T568B theo thiết kế. Cắt đầu dây phẳng và tuốt lớp vỏ ngoài đúng chiều dài hướng dẫn; không làm xước lớp cách điện của từng lõi. Tiếp theo, sắp xếp tám lõi theo thứ tự màu đã chọn, giữ các cặp xoắn sát vị trí tiếp điểm rồi đưa dây vào đầu cắm. Kiểm tra từng lõi đã đến cuối rãnh và phần áo cáp nằm ở vùng giữ dây. Đặt đầu cắm đúng chiều trong khuôn, bóp tay cầm đến khi cơ cấu cóc nhả hoàn toàn, sau đó lấy đầu ra quan sát. Dùng máy test kiểm tra thông mạch, thứ tự chân, hở hoặc chập dây. Nếu đầu nối lỗi, nên thay đầu mới thay vì ép đi ép lại. Với dự án yêu cầu chứng nhận Cat5, cần đo kiểm bằng thiết bị phù hợp; máy test thông mạch thông thường không thay thế phép đo hiệu năng.

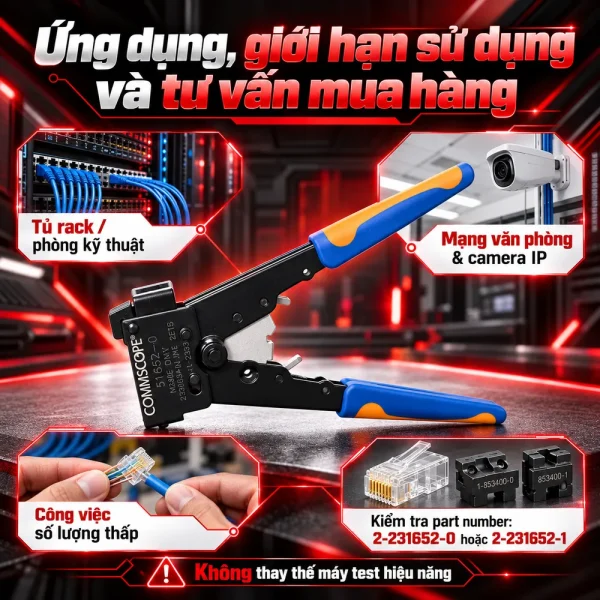

Ứng dụng, giới hạn sử dụng và tư vấn mua hàng

Kìm AMP Cat5 phù hợp khi hoàn thiện dây mạng cho máy tính, thiết bị văn phòng hoặc bảo trì các tuyến Ethernet đang sử dụng đầu MP-88. Công cụ phục vụ thao tác tại tủ rack và phòng kỹ thuật. CommScope xác định dòng kìm cầm tay phục vụ công việc số lượng thấp, không nên mặc định phù hợp sản xuất liên tục. Trước khi đặt mua, cần hỏi rõ bộ hàng là thân 2-231652-0 hay bộ 2-231652-1 đã có khuôn 853400-1. Kiểm tra cơ cấu cóc, lưỡi cắt và bảo hành. Không dùng kìm trên dây đang mang điện hoặc sử dụng khuôn không được hãng chỉ định. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để lựa chọn kìm bấm, đầu RJ45 và thiết bị kiểm tra. Khi cần tư vấn hoặc báo giá, nên cung cấp mã đầu cắm, loại cáp và số lượng đầu nối cần thi công để đối chiếu cấu hình phù hợp.
