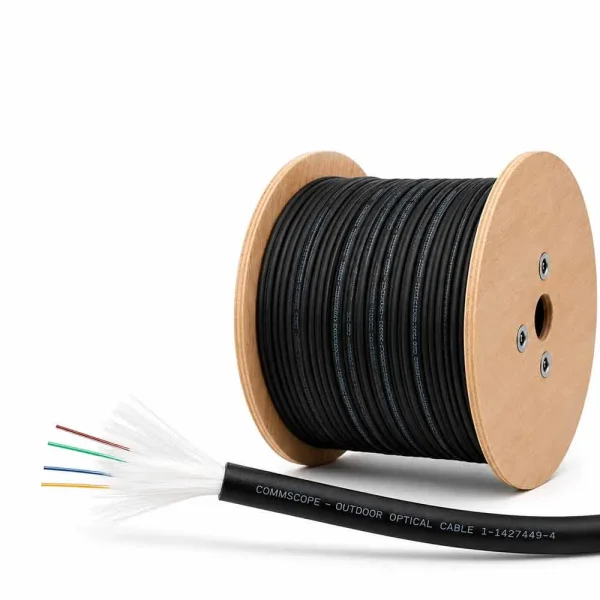

Cáp quang Single mode 4fo Commscope ngoài trời 1-1427449-4

Cáp quang Singlemode 4FO CommScope ngoài trời 1-1427449-4 là dòng cáp quang 4 sợi được thiết kế cho các tuyến truyền dẫn cần khoảng cách lớn, mức suy hao thấp và khả năng vận hành ổn định trong môi trường ngoài trời. Sản phẩm trước đây được biết đến dưới tên cáp quang AMP 4F và tiếp tục được phát triển dưới thương hiệu CommScope sau quá trình chuyển đổi thương hiệu AMP NETCONNECT.

Cáp sử dụng sợi quang đơn mốt Singlemode, cấu trúc ống đệm lỏng bện SZ quanh phần tử chịu lực trung tâm và lớp áo khoác PE chứa Carbon Black. Thiết kế này giúp bảo vệ sợi quang trước lực kéo, độ ẩm, tia cực tím và những tác động cơ học thường gặp trong quá trình thi công.

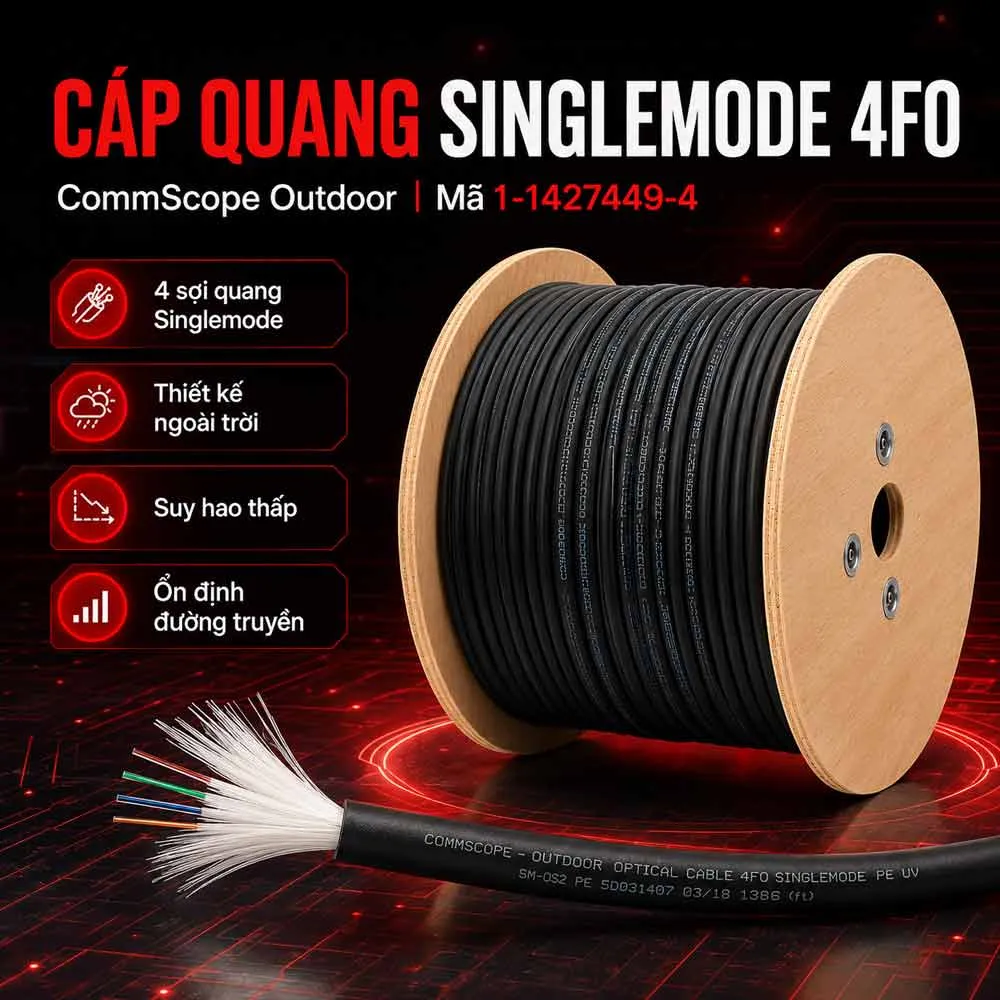

Tổng quan về cáp quang Singlemode 4FO CommScope ngoài trời

CommScope 1-1427449-4 được trang bị 4 sợi quang Singlemode trong cùng một thân cáp. Dung lượng 4FO phù hợp với một hoặc hai kết nối quang Duplex, đồng thời cho phép bố trí sợi dự phòng tùy theo kiến trúc của hệ thống.

Sợi quang Singlemode có phần lõi truyền sáng nhỏ, giúp hạn chế tán sắc mode và hỗ trợ truyền dữ liệu trên khoảng cách lớn. Sản phẩm phù hợp với mạng viễn thông, kết nối giữa các tòa nhà, nhà máy, hệ thống camera và những tuyến mạng đường trục ngoài trời.

Những đặc điểm chính của sản phẩm gồm:

• Thương hiệu CommScope, trước đây thuộc dòng AMP NETCONNECT.
• Mã sản phẩm 1-1427449-4.
• Dung lượng 4 sợi quang.
• Sử dụng sợi quang Singlemode.
• Thiết kế cho môi trường ngoài trời.
• Cấu trúc ống đệm lỏng.
• Bện SZ quanh phần tử chịu lực trung tâm.
• Có giải pháp hạn chế nước và hơi ẩm xâm nhập.
• Kết cấu nhỏ gọn, thuận tiện vận chuyển.
• Áo khoác PE chứa Carbon Black.
• Hỗ trợ chống tia cực tím.
• Phù hợp với các tuyến truyền dẫn khoảng cách xa.

Với 4 sợi quang, hệ thống có thể sử dụng một cặp cho đường truyền chính và giữ hai sợi còn lại làm dự phòng. Một phương án khác là tổ chức hai kết nối độc lập trên cùng tuyến cáp.

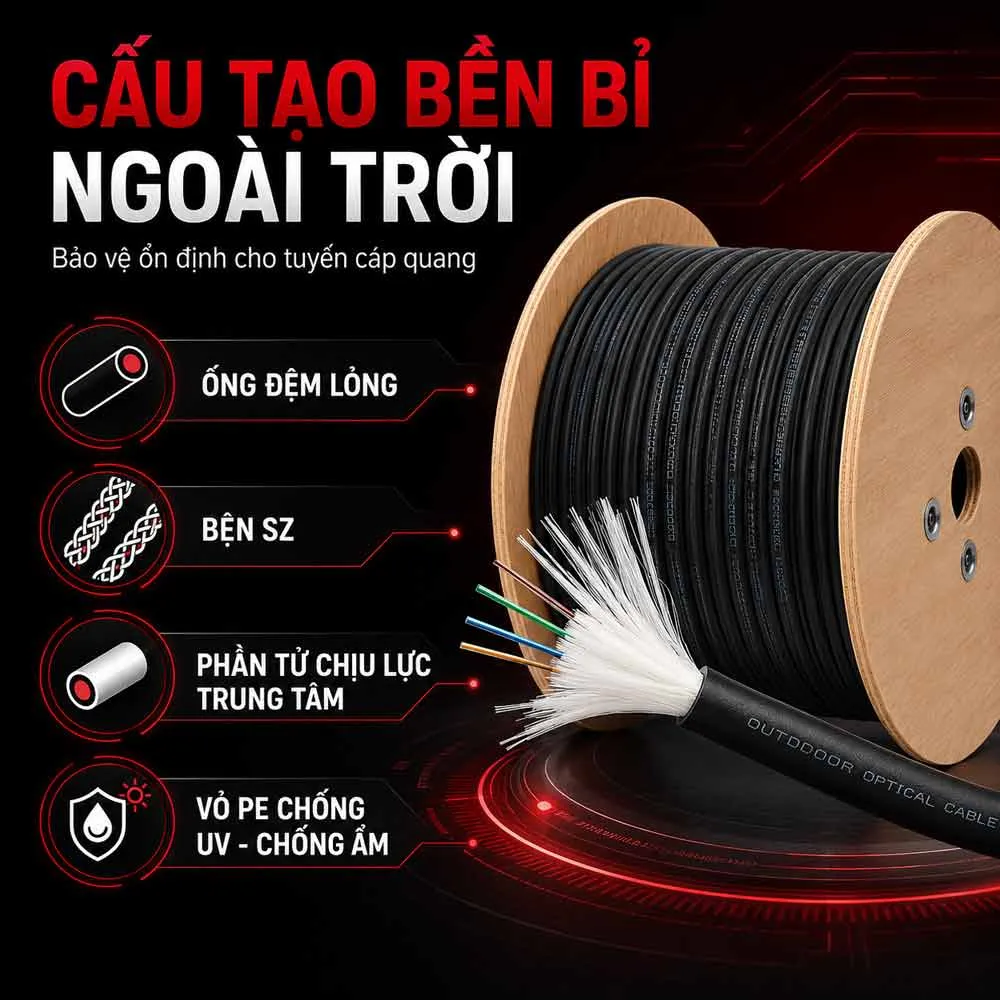

Cấu trúc ống đệm lỏng và khả năng bảo vệ sợi quang

Các sợi quang bên trong cáp được đặt trong ống đệm lỏng thay vì cố định chặt trực tiếp vào lớp vỏ. Sợi có một khoảng dịch chuyển nhất định trong phạm vi thiết kế, giúp hạn chế lực tác động trực tiếp lên phần lõi truyền sáng.

Cấu trúc ống đệm lỏng mang lại những lợi ích như:

• Giảm lực kéo truyền trực tiếp đến sợi quang.
• Hạn chế nguy cơ sợi bị căng quá mức.
• Bảo vệ sợi trước rung động và va chạm.
• Giảm ảnh hưởng do thay đổi nhiệt độ.
• Hạn chế hiện tượng gãy hoặc tổn thương sợi.
• Duy trì độ ổn định cơ học của tuyến cáp.

Ống đệm giúp tăng khả năng bảo vệ nhưng không đồng nghĩa cáp có thể bị kéo hoặc bẻ cong tùy ý. Khi thi công vẫn cần tuân thủ lực kéo tối đa và bán kính uốn được quy định cho đúng phiên bản sản phẩm.

Các ống chứa sợi quang được bố trí quanh phần tử chịu lực trung tâm theo phương pháp bện SZ. Với kiểu bện này, hướng xoắn thay đổi luân phiên dọc thân cáp thay vì xoắn liên tục theo một chiều.

Phương pháp bện SZ hỗ trợ:

• Phân bố lực kéo đều hơn trên thân cáp.
• Giảm áp lực tập trung lên từng ống đệm.
• Hạn chế nguy cơ xoắn sợi trong quá trình kéo.
• Giữ kết cấu phần lõi ổn định.
• Thuận tiện khi tách và xử lý sợi tại điểm đấu nối.

Phần tử chịu lực trung tâm đóng vai trò tiếp nhận lực kéo chính trong quá trình thi công. Nhờ đó, các sợi quang không phải trực tiếp chịu toàn bộ tải trọng tác động lên thân cáp.

Kết cấu này giúp cáp phù hợp với những tuyến đi qua:

• Ống hoặc cống kỹ thuật.
• Máng cáp ngoài trời có bảo vệ.
• Khuôn viên nhà máy.
• Khu đô thị.
• Hệ thống camera.
• Các khu vực có địa hình lắp đặt phức tạp.

Phương thức chôn trực tiếp, treo cột hoặc kéo qua khoảng vượt cần được xác nhận bằng catalogue của đúng mã 1-1427449-4. Không nên mặc định cáp phù hợp với mọi kiểu lắp đặt chỉ dựa trên tên gọi Outdoor.

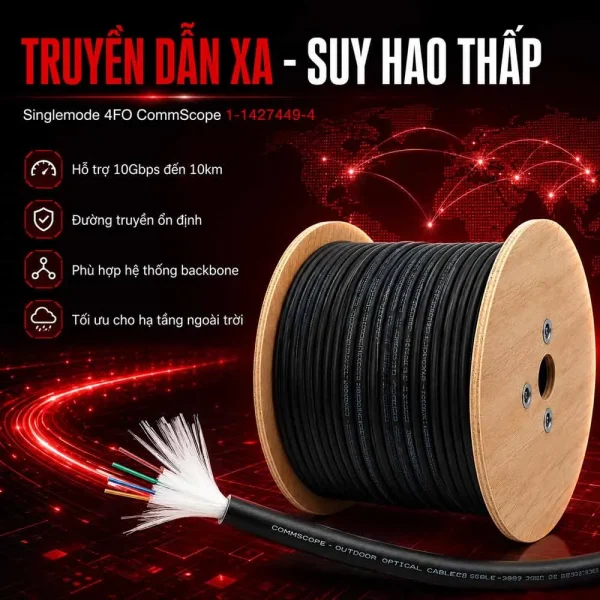

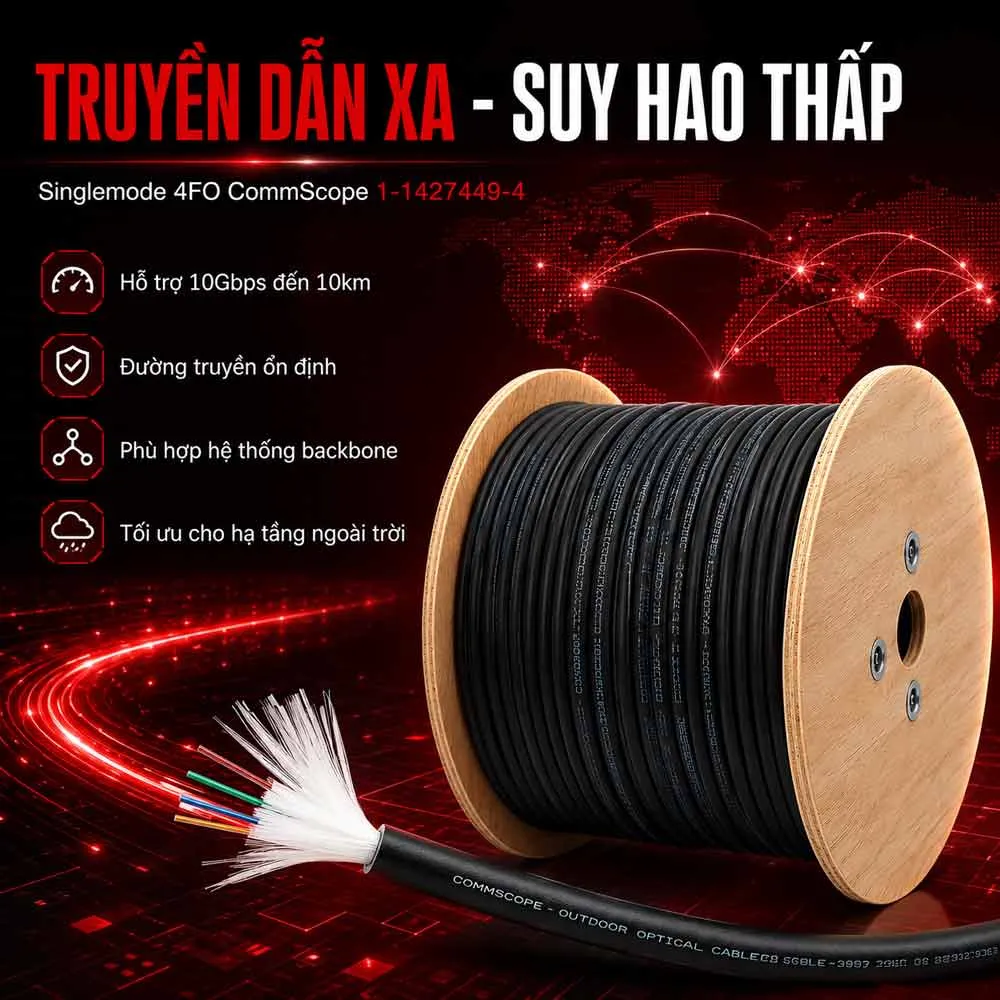

Khả năng truyền dẫn của 4 sợi quang Singlemode

Theo thông tin sản phẩm, cáp quang Singlemode 4FO CommScope ngoài trời 1-1427449-4 có thể tham gia hệ thống truyền dẫn tốc độ 10Gbps với khoảng cách lên đến 10km.

Khả năng này phù hợp với những ứng dụng như:

• Kết nối giữa các tòa nhà.
• Kết nối văn phòng với nhà máy.
• Mạng đường trục trong khu công nghiệp.
• Truyền tín hiệu camera khoảng cách xa.
• Kết nối switch quang.
• Hệ thống điều hành và giám sát.
• Mạng viễn thông nội bộ.

Mức 10Gbps trên khoảng cách 10km không chỉ do cuộn cáp quyết định. Đường truyền cần sử dụng module quang và phụ kiện tương thích với chuẩn Singlemode.

Các yếu tố ảnh hưởng đến tốc độ và khoảng cách thực tế gồm:

• Loại sợi Singlemode cụ thể.
• Chuẩn module SFP hoặc SFP+.
• Bước sóng hoạt động.
• Công suất phát của module.
• Độ nhạy thu của thiết bị.
• Chiều dài toàn tuyến.
• Số lượng mối hàn.
• Suy hao tại adapter và connector.
• Chất lượng thi công.

Chỉ sử dụng sợi Singlemode không tự động bảo đảm kết nối luôn đạt 10Gbps ở khoảng cách 10km. Thiết bị tại hai đầu phải hỗ trợ đúng tốc độ, bước sóng và phạm vi truyền dẫn.

Các thành phần nên được lựa chọn đồng bộ gồm:

• Module quang Singlemode.
• Dây nhảy quang Singlemode.
• Pigtail Singlemode.
• Adapter phù hợp.
• Hộp phối quang ODF.
• Măng xông quang ngoài trời.
• Đầu nối SC, LC, FC hoặc ST theo thiết kế.

Sau khi lắp đặt, tuyến nên được kiểm tra bằng máy đo công suất quang hoặc OTDR. Việc đo kiểm giúp xác định tổng suy hao, chiều dài thực tế, vị trí mối hàn và những điểm uốn bất thường.

Lớp chống ẩm và vỏ PE chứa Carbon Black

Khoảng trống giữa sợi quang và bề mặt bên trong của ống đệm được mô tả là có hợp chất đặc biệt nhằm hạn chế nước xâm nhập.

Thành phần này hỗ trợ:

• Giảm khả năng nước tiếp xúc với sợi quang.
• Hạn chế hơi ẩm lan dọc theo ống.
• Bảo vệ phần lõi trong môi trường ẩm.
• Duy trì độ ổn định của cấu trúc cáp.
• Hạn chế nguy cơ hư hại do nước.

Nguồn nội dung cũ đồng thời cho biết cáp được thiết kế bằng “vật liệu hoàn toàn khô”. Cấu trúc khô và hợp chất điền đầy dạng gel là hai phương pháp chống nước khác nhau.

Tùy thiết kế thực tế, mã 1-1427449-4 có thể sử dụng:

• Hợp chất điền đầy trong ống đệm.
• Băng hoặc sợi trương nở chống nước.
• Cấu trúc lõi khô.
• Giải pháp kết hợp theo thiết kế của CommScope.

Vì vậy, không nên khẳng định cáp vừa hoàn toàn khô vừa được điền đầy gel nếu chưa kiểm tra mặt cắt kỹ thuật hoặc catalogue của đúng mã sản phẩm.

Bên ngoài cùng là lớp vỏ PE chứa Carbon Black. Vật liệu này phù hợp với cáp ngoài trời nhờ những đặc tính như:

• Hỗ trợ chống tia cực tím.
• Hạn chế lão hóa do ánh nắng.
• Bảo vệ cáp trước nước và độ ẩm.
• Giảm nguy cơ nứt bề mặt.
• Hạn chế hiện tượng phồng hoặc thủng vỏ.
• Có độ bền cơ học phù hợp với điều kiện ngoài trời.

Carbon Black giúp tăng khả năng hấp thụ và hạn chế tác động của tia UV lên vật liệu PE. Nhờ đó, lớp áo khoác có thể duy trì độ bền tốt hơn khi tiếp xúc với ánh sáng mặt trời.

Khả năng chịu thời tiết của vỏ PE không thay thế cho việc bảo vệ đầu cáp và các mối nối. Măng xông, ODF, đầu vào cáp và điểm hàn vẫn phải được làm kín đúng kỹ thuật.

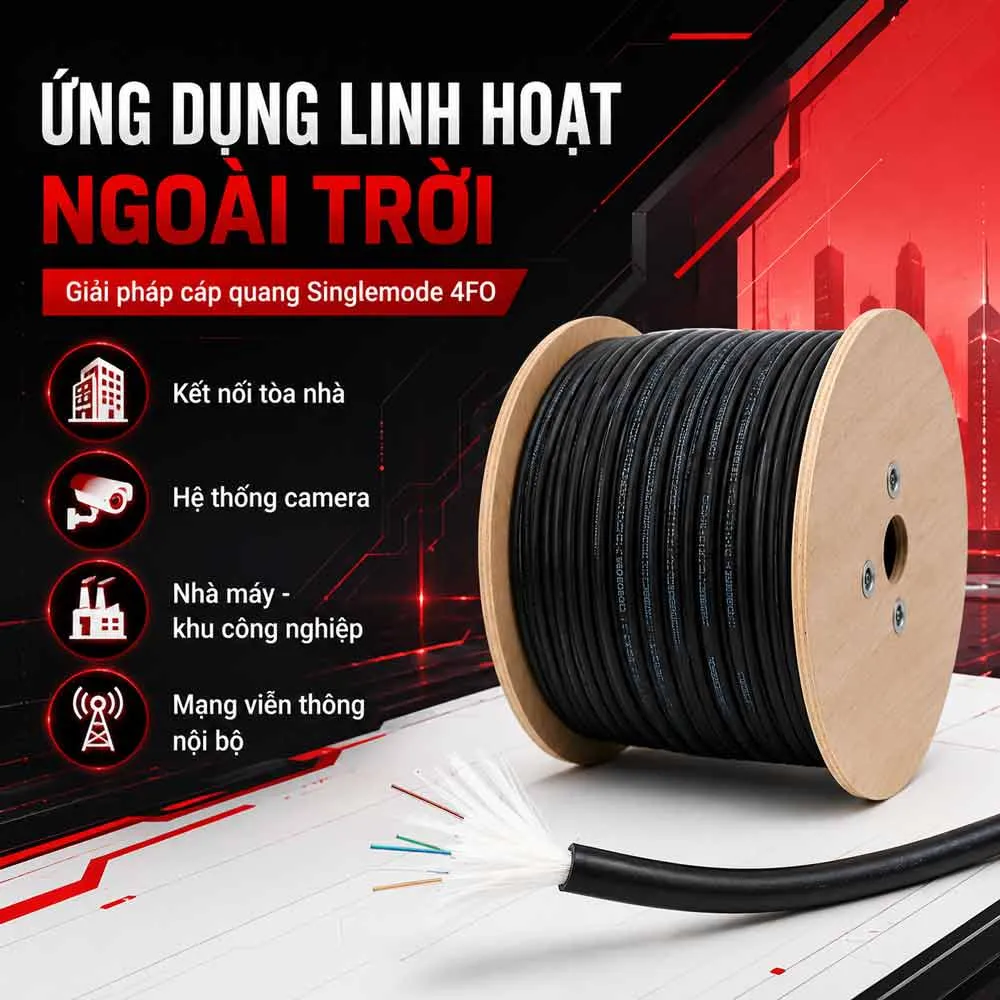

Ứng dụng và lưu ý khi thi công cáp CommScope 4FO ngoài trời

Nhờ sử dụng sợi Singlemode, cấu trúc ống lỏng và vỏ PE, sản phẩm phù hợp với nhiều hệ thống truyền dẫn ngoài trời.

Các ứng dụng tiêu biểu gồm:

• Mạng viễn thông.
• Kết nối giữa các tòa nhà.
• Nhà máy và khu công nghiệp.
• Khu đô thị và khu dân cư.
• Hệ thống camera giám sát.
• Tuyến mạng trong khuôn viên doanh nghiệp.
• Trường học, bệnh viện và cơ quan.
• Hệ thống điều khiển từ xa.
• Mạng đường trục có khoảng cách lớn.
• Tuyến cáp trong ống hoặc cống kỹ thuật.

Trong hệ thống doanh nghiệp, cáp có thể kết nối phòng máy trung tâm với các tòa nhà hoặc khu vực vận hành nằm cách xa nhau. Bốn sợi giúp triển khai đường truyền chính và dự phòng trên cùng một tuyến.

Tại nhà máy, tín hiệu quang không chịu nhiễu điện từ theo cơ chế thường gặp ở cáp đồng. Đây là lợi thế khi tuyến đi gần động cơ, máy móc hoặc thiết bị công suất lớn.

Đối với hệ thống camera, cáp phù hợp với những vị trí vượt quá khoảng cách truyền dẫn của dây mạng đồng. Tín hiệu có thể được chuyển qua switch quang hoặc converter Singlemode tương thích.

Trước khi đặt hàng cần kiểm tra:

• Đúng mã 1-1427449-4.
• Dung lượng 4FO.
• Loại sợi Singlemode.
• Chuẩn sợi quang cụ thể.
• Cấu trúc chống nước.
• Loại vật liệu gia cường.
• Áo khoác PE chứa Carbon Black.
• Lực kéo tối đa.
• Bán kính uốn.
• Dải nhiệt độ sử dụng.
• Phương thức lắp đặt được cho phép.
• Chiều dài và quy cách đóng gói.

Trong quá trình thi công cần lưu ý:

• Đặt cuộn cáp trên giá nhả phù hợp.
• Không kéo vượt lực cho phép.
• Tuân thủ bán kính uốn tối thiểu.
• Không làm dập hoặc xoắn thân cáp.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo cáp trực tiếp qua cạnh sắc.
• Bịt kín hai đầu khi chưa đấu nối.
• Sử dụng măng xông hoặc ODF ngoài trời phù hợp.
• Hàn nối bằng thiết bị chuyên dụng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Đánh số và quản lý từng sợi.
• Đo kiểm toàn tuyến sau khi hoàn thành.

Nếu cáp được kéo trong cống hoặc ống ngầm, cần kiểm tra nước, bùn và vật cản trước khi thi công. Trường hợp chôn trực tiếp hoặc treo trên cột, phải xác nhận mã sản phẩm được CommScope cho phép sử dụng theo phương thức tương ứng.

Cáp quang Singlemode 4FO CommScope ngoài trời 1-1427449-4 là giải pháp phù hợp với những tuyến cần khoảng cách truyền xa, dung lượng sợi vừa phải và khả năng bảo vệ trước điều kiện môi trường. Cấu trúc ống đệm lỏng, bện SZ, phần tử chịu lực trung tâm, giải pháp ngăn ẩm và vỏ PE chứa Carbon Black giúp sản phẩm đáp ứng mạng viễn thông, camera, nhà máy cùng nhiều dự án hạ tầng quang ngoài trời.
