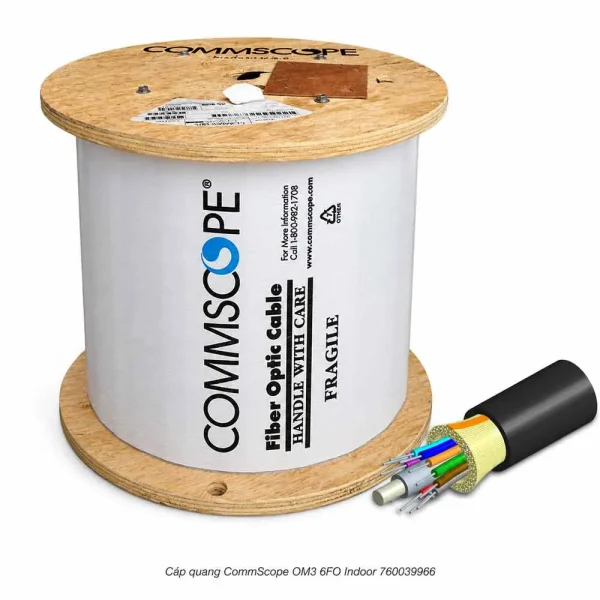

Cáp quang Commscope OM3 6FO Indoor 760039966

Cáp quang CommScope OM3 6FO Indoor 760039966 là dòng cáp quang Multimode trong nhà được trang bị 6 sợi OM3 có kích thước 50/125µm. Sản phẩm hướng đến những hệ thống cần truyền dữ liệu tốc độ cao trong phạm vi ngắn và trung bình như phòng máy chủ, trung tâm dữ liệu, mạng đường trục trong tòa nhà và hạ tầng mạng tại nhà máy.

Sợi OM3 được tối ưu cho nguồn phát VCSEL, cung cấp băng thông hiệu dụng lên đến 2.000MHz·km tại bước sóng 850nm. Kết cấu đệm lỏng, phần tử chịu lực trung tâm, phương pháp bện SZ và áo khoác LSZH giúp cáp quang duy trì độ ổn định trong quá trình kéo, đấu nối và vận hành.

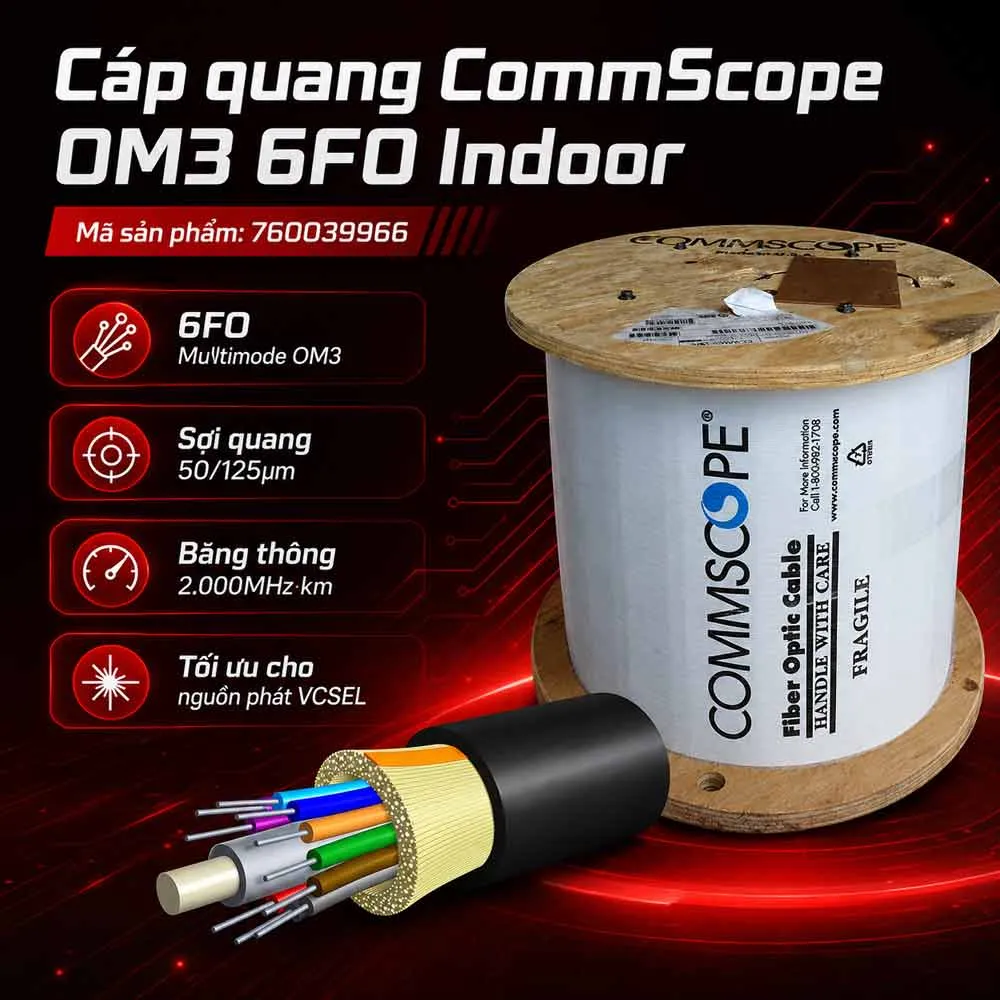

Tổng quan về cáp quang CommScope OM3 6FO Indoor 760039966

CommScope 760039966 có dung lượng 6FO, tương ứng với 6 sợi quang Multimode được tích hợp trong cùng một thân cáp. Số lượng này cho phép tổ chức ba kết nối Duplex độc lập hoặc phân bổ sợi cho đường truyền chính, hệ thống dự phòng và những nhu cầu mở rộng khác.

Mỗi sợi OM3 có cấu trúc 50/125µm, trong đó:

• 50µm là đường kính lõi truyền ánh sáng.
• 125µm là đường kính lớp phản xạ bao quanh lõi.

So với OM1 và OM2, sợi OM3 có băng thông cao hơn và được tối ưu cho nguồn phát laser VCSEL tại bước sóng 850nm. Đặc tính này giúp sản phẩm phù hợp với các ứng dụng Ethernet tốc độ cao trong hệ thống mạng nội bộ.

Những thông tin chính của sản phẩm gồm:

• Thương hiệu CommScope.
• Mã sản phẩm 760039966.
• Dung lượng 6 sợi quang.
• Loại sợi Multimode OM3.
• Kích thước sợi 50/125µm.
• Tối ưu cho nguồn phát VCSEL.
• Băng thông hiệu dụng lên đến 2.000MHz·km.
• Thiết kế dành cho môi trường trong nhà.
• Cấu trúc ống đệm lỏng.
• Các ống được bện theo phương pháp SZ.
• Có phần tử chịu lực trung tâm.
• Có sợi tổng hợp gia cường.
• Áo khoác ngoài bằng vật liệu LSZH.
• Kết cấu khô, phi kim loại theo thông tin sản phẩm.
• Kích thước tương đối gọn và trọng lượng nhẹ.

Sáu sợi quang giúp sản phẩm linh hoạt hơn loại 2FO hoặc 4FO. Hệ thống có thể sử dụng hai hoặc bốn sợi cho nhu cầu hiện tại và giữ phần còn lại làm dự phòng khi cần bảo trì hoặc mở rộng.

Màu Aqua thường được sử dụng để nhận diện sợi và dây nhảy OM3. Tuy nhiên, màu áo khoác thực tế của cáp cần được kiểm tra trực tiếp trên thân sản phẩm hoặc catalogue của đúng mã 760039966.

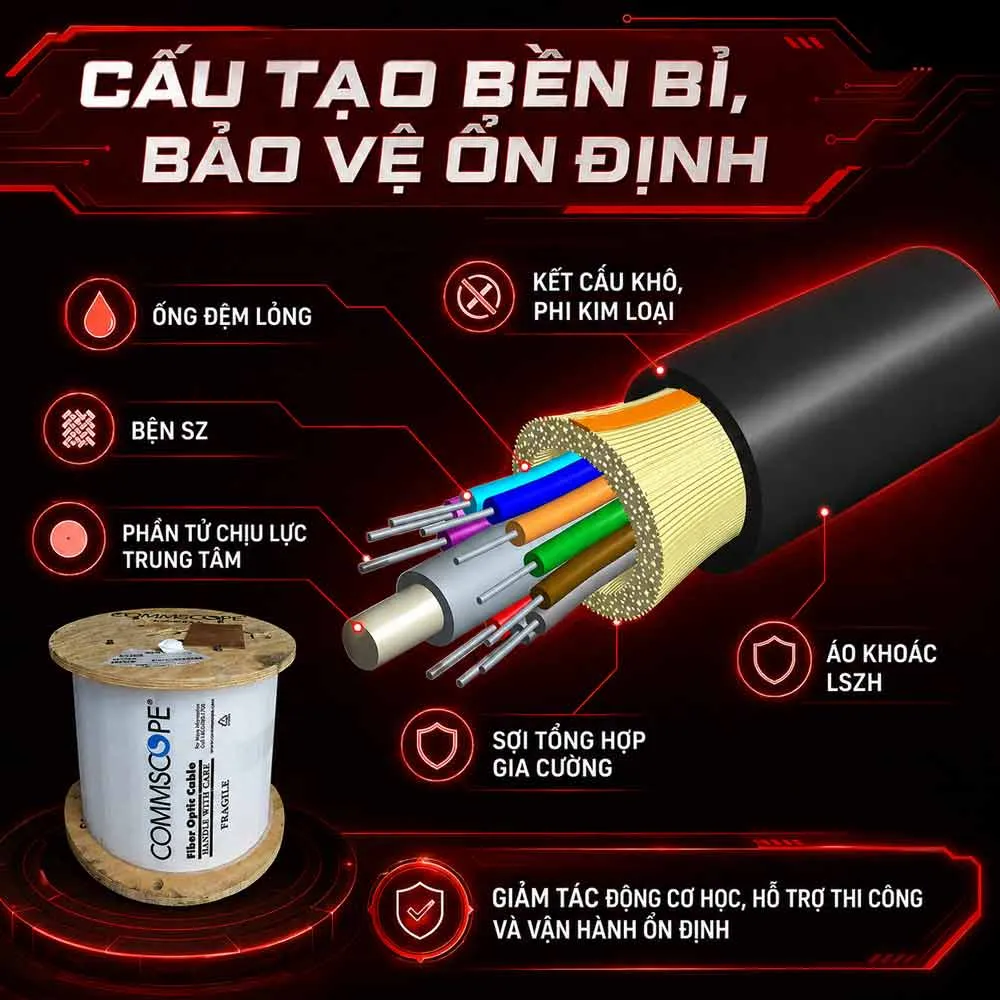

Cấu tạo bảo vệ của cáp quang CommScope OM3 6FO

Cáp được thiết kế với nhiều lớp nhằm bảo vệ sáu sợi quang trước lực kéo, uốn cong, rung động và độ ẩm trong quá trình thi công.

Thành phần truyền dẫn chính là các sợi OM3 bằng thủy tinh. Tín hiệu được truyền dưới dạng ánh sáng nên không chịu nhiễu điện từ theo cơ chế thường gặp trên cáp đồng.

Ống đệm lỏng bảo vệ sợi quang

Các sợi được bố trí bên trong những ống đệm lỏng riêng. Thiết kế này không cố định sợi quá chặt với phần áo khoác, tạo khoảng không để sợi dịch chuyển trong phạm vi cho phép khi thân cáp bị kéo hoặc uốn.

Công nghệ đệm lỏng hỗ trợ:

• Giảm lực kéo truyền trực tiếp đến sợi quang.
• Hạn chế nguy cơ sợi bị căng quá mức.
• Bảo vệ sợi trước rung động và va chạm.
• Giảm ảnh hưởng của thay đổi nhiệt độ.
• Hạn chế hiện tượng gãy hoặc tổn thương lõi.
• Duy trì độ ổn định cơ học của cáp.

Cấu trúc này giúp cáp linh hoạt hơn khi đi trong máng hoặc ống kỹ thuật. Tuy nhiên, kỹ thuật viên vẫn phải tuân thủ bán kính uốn và lực kéo tối đa do nhà sản xuất quy định.

Phương pháp bện SZ

Các ống đệm được bện xung quanh phần tử chịu lực trung tâm theo phương pháp SZ. Hướng xoắn thay đổi luân phiên dọc theo thân cáp thay vì chỉ xoắn liên tục về một phía.

Thiết kế bện SZ mang lại một số lợi ích như:

• Phân bố lực kéo đều trên thân cáp.
• Hạn chế lực tập trung vào một ống đệm.
• Giảm nguy cơ xoắn sợi trong quá trình thi công.
• Giữ các nhóm sợi ở vị trí ổn định.
• Thuận tiện khi tách ống tại điểm đấu nối.

Thông tin ban đầu đề cập cấu trúc bện hai lớp. Chi tiết về số lớp, cách bố trí ống và vật liệu gia cường nên được đối chiếu với mặt cắt kỹ thuật của đúng mã sản phẩm.

Phần tử chịu lực trung tâm

Bộ phận chịu lực được đặt ở trung tâm cáp, có nhiệm vụ tiếp nhận lực kéo và giữ kết cấu lõi ổn định.

Thành phần này giúp:

• Hạn chế lực tác động lên sợi quang.
• Giữ các ống đệm đúng vị trí.
• Giảm nguy cơ thân cáp bị biến dạng.
• Hỗ trợ chịu uốn trong giới hạn kỹ thuật.
• Tăng độ ổn định khi kéo qua máng hoặc ống.

Cáp còn sử dụng các sợi tổng hợp gia cường để phân tán tải trọng. Thiết kế phi kim loại giúp giảm trọng lượng và hạn chế nguy cơ cảm ứng điện.

Giải pháp hạn chế nước và hơi ẩm

Nguồn nội dung cũ đồng thời đề cập hợp chất điền đầy trong ống và cấu trúc vật liệu khô hoàn toàn. Đây là hai phương pháp chống nước khác nhau nên cần kiểm tra catalogue để xác định cấu tạo thực tế.

Tùy phiên bản, cáp có thể sử dụng:

• Hợp chất điền đầy trong ống đệm.
• Sợi hoặc băng trương nở chống nước.
• Cấu trúc khô kết hợp vật liệu ngăn ẩm.
• Giải pháp kết hợp theo thiết kế của nhà sản xuất.

Các thành phần này hỗ trợ:

• Hạn chế nước và hơi ẩm tiếp xúc với sợi.
• Giảm nguy cơ ẩm lan dọc theo thân cáp.
• Bảo vệ kết cấu lõi trong khu vực có độ ẩm.
• Duy trì độ ổn định của đường truyền.
• Thuận tiện hơn khi xử lý nếu sử dụng cấu trúc khô.

Khả năng ngăn ẩm của thân cáp không thay thế việc bảo vệ đầu nối. ODF, mối hàn và đầu cáp vẫn phải được quản lý đúng kỹ thuật.

Áo khoác LSZH

Lớp ngoài cùng sử dụng vật liệu LSZH, viết tắt của Low Smoke Zero Halogen. Loại áo khoác này được thiết kế nhằm:

• Hạn chế lượng khói khi xảy ra cháy.
• Giảm phát sinh khí chứa halogen.
• Hạn chế khí có tính ăn mòn thiết bị.
• Tăng mức độ an toàn trong không gian kín.
• Phù hợp với phòng máy và khu vực đông người.

LSZH không có nghĩa cáp hoàn toàn không cháy. Cấp phản ứng với lửa và tiêu chuẩn thử nghiệm cần được kiểm tra trên catalogue hoặc chứng nhận của đúng lô sản phẩm.

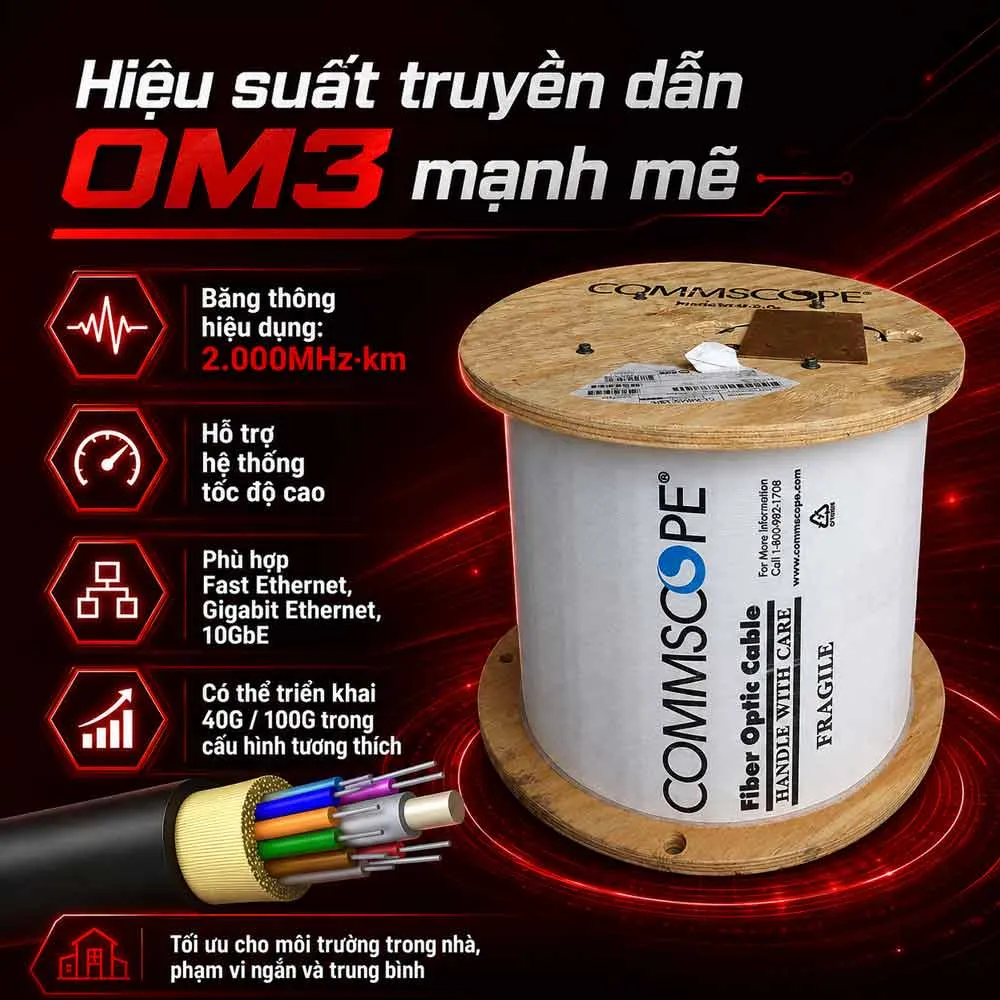

Hiệu suất truyền dẫn của sợi Multimode OM3

Sợi OM3 trong cáp có băng thông hiệu dụng lên đến 2.000MHz·km tại bước sóng 850nm. Thông số này thường được xác định theo phương pháp Effective Modal Bandwidth khi sử dụng nguồn phát laser.

Sản phẩm có thể được triển khai trong các hệ thống:

• Fast Ethernet.
• Gigabit Ethernet.
• 10 Gigabit Ethernet.
• Ethernet 40G.
• Ethernet 100G.
• Kết nối switch và máy chủ.
• Mạng lưu trữ dữ liệu.
• Hệ thống backbone trong phòng máy.

Khoảng cách truyền dẫn tham khảo của OM3 gồm:

Chuẩn truyền dẫn	Khoảng cách tham khảo
Fast Ethernet	Lên đến 2.000m
10 Gigabit Ethernet	Khoảng 300m
40 Gigabit Ethernet	Khoảng 100m
100 Gigabit Ethernet	Khoảng 70m

Các giá trị trên không phải mức bảo đảm cho mọi tuyến. Khoảng cách thực tế còn phụ thuộc vào:

• Loại module quang.
• Phương thức truyền nối tiếp hoặc song song.
• Số lượng sợi sử dụng.
• Chiều dài toàn tuyến.
• Số lượng mối hàn.
• Số cặp đầu nối.
• Suy hao của adapter và dây nhảy.
• Bán kính uốn.
• Chất lượng thi công.

Nguồn cũ ghi tốc độ tối thiểu là 40Gbps và tối đa là 100Gbps. Cách mô tả này chưa chính xác vì OM3 vẫn có thể hoạt động trong các hệ thống 1Gbps và 10Gbps.

Nên hiểu rằng 40G và 100G là những chuẩn tốc độ cao mà sợi OM3 có thể hỗ trợ trong cấu hình tương thích, không phải giới hạn tốc độ thấp nhất của cáp.

Thông tin sản phẩm cũng đề cập tổng suy hao toàn tuyến tối đa khoảng 1,9dB. Đây cần được xem là ngân sách suy hao của một cấu hình kênh truyền cụ thể, có thể bao gồm:

• Suy hao trên chiều dài sợi.
• Suy hao tại mối hàn.
• Suy hao của adapter.
• Suy hao tại đầu connector.
• Suy hao của dây nhảy.
• Suy hao tại cassette nếu có.

Không nên áp dụng cố định mức 1,9dB cho mọi công trình. Giới hạn thực tế phải được đối chiếu với module quang và chuẩn Ethernet được lựa chọn.

Do sản phẩm có 6FO, khả năng triển khai 40G hoặc 100G còn phụ thuộc vào công nghệ module. Một số chuẩn quang song song cần 8, 12 hoặc nhiều sợi hơn, trong khi những module khác có thể truyền trên hai sợi bằng kỹ thuật ghép bước sóng.

Trước khi thiết kế cần xác định:

• Số lượng sợi mà module yêu cầu.
• Loại đầu nối LC hay MPO/MTP.
• Phương thức truyền tín hiệu.
• Ngân sách suy hao của module.
• Khoảng cách hỗ trợ của thiết bị.

Để phát huy hiệu suất OM3, hệ thống nên sử dụng đồng bộ:

• Module quang Multimode hỗ trợ OM3.
• Dây nhảy OM3 50/125µm.
• Pigtail OM3.
• Adapter phù hợp.
• ODF có dung lượng tối thiểu 6FO.
• Đầu nối LC, SC hoặc MPO/MTP theo thiết kế.

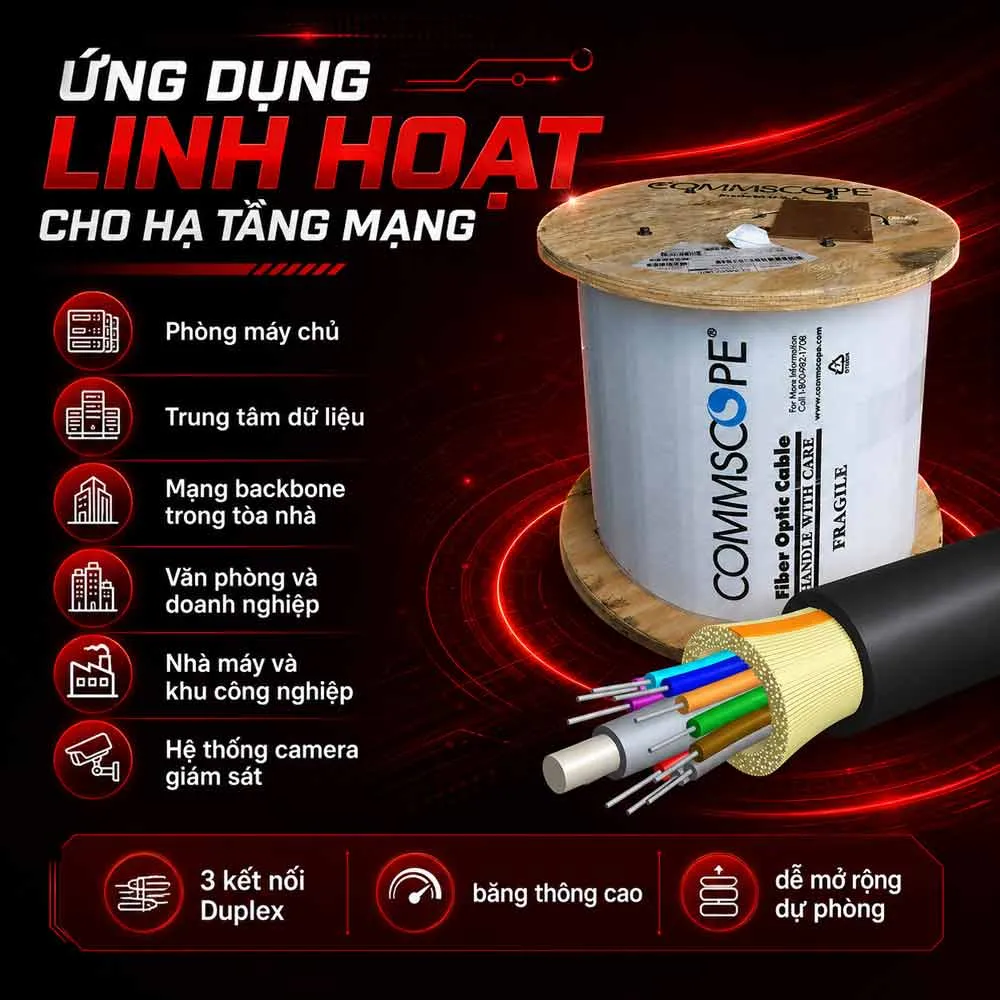

Ứng dụng của cáp quang CommScope OM3 6FO Indoor

Với 6 sợi quang và băng thông cao, sản phẩm phù hợp với những công trình cần nhiều hơn hai kết nối Duplex nhưng chưa cần đến dung lượng 12FO, 24FO hoặc 48FO.

Các ứng dụng tiêu biểu gồm:

• Phòng máy chủ.
• Trung tâm dữ liệu quy mô nhỏ và vừa.
• Mạng backbone trong tòa nhà.
• Kết nối giữa các tủ rack.
• Văn phòng và doanh nghiệp.
• Nhà máy và khu công nghiệp.
• Trường học và bệnh viện.
• Trung tâm thương mại.
• Hệ thống camera giám sát.
• Mạng riêng nội bộ.
• Hệ thống lưu trữ dữ liệu.

Trong phòng server, cáp có thể tạo ba kết nối Duplex giữa switch, máy chủ, thiết bị lưu trữ hoặc các tủ rack. Một phần sợi cũng có thể được giữ làm dự phòng.

Tại trung tâm dữ liệu, OM3 phù hợp với những tuyến nội bộ cần băng thông cao nhưng khoảng cách không quá lớn. Việc sử dụng 6FO giúp hệ thống linh hoạt hơn khi phân chia đường truyền.

Trong mạng backbone của tòa nhà, các sợi có thể được phân bổ cho nhiều tầng hoặc khu vực. Một tuyến 6FO giúp giảm số lượng cáp riêng và tạo điều kiện mở rộng hệ thống.

Tại nhà máy, tín hiệu quang không chịu nhiễu điện từ theo cơ chế của cáp đồng. Đây là lợi thế tại khu vực có động cơ, biến tần và máy móc công suất lớn.

Đối với hệ thống camera, cáp có thể tập trung nhiều đường truyền từ các khu vực giám sát về phòng điều hành thông qua switch hoặc converter quang Multimode tương thích.

Do được thiết kế cho môi trường trong nhà, cáp phù hợp lắp đặt trong:

• Máng cáp.
• Ống kỹ thuật.
• Trần kỹ thuật.
• Phòng máy.
• Tủ rack.
• Hộp phối quang.
• Khu vực được che chắn khỏi thời tiết.

Không nên lắp đặt trực tiếp lâu dài ngoài trời nếu tài liệu của nhà sản xuất không xác nhận khả năng chịu tia UV, nước và điều kiện khí hậu.

Tiêu chuẩn và lưu ý khi lựa chọn, thi công cáp

Nguồn nội dung cũ đề cập ITU-T G.652D và G.655. Tuy nhiên, đây là những tiêu chuẩn thường áp dụng cho sợi quang Singlemode.

Trong khi đó, cáp quang CommScope OM3 6FO Indoor 760039966 sử dụng sợi Multimode OM3 50/125µm. Vì vậy, không nên dùng G.652D hoặc G.655 để mô tả trực tiếp loại sợi của sản phẩm nếu catalogue chính thức không xác nhận.

Trước khi đặt hàng cần kiểm tra:

• Đúng mã 760039966.
• Dung lượng 6FO.
• Loại sợi Multimode OM3.
• Kích thước 50/125µm.
• Băng thông tại bước sóng 850nm.
• Khả năng tương thích với nguồn VCSEL.
• Vật liệu áo khoác LSZH.
• Cấp phản ứng với lửa.
• Cấu trúc khô hay điền đầy.
• Thiết kế phi kim loại.
• Lực kéo tối đa.
• Bán kính uốn.
• Đường kính và trọng lượng cáp.
• Dải nhiệt độ sử dụng.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Tuân thủ bán kính uốn tối thiểu.
• Không làm dập hoặc xoắn thân cáp.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo trực tiếp qua cạnh sắc.
• Không siết dây rút quá chặt.
• Đánh số và quản lý từng sợi.
• Sử dụng ODF đủ dung lượng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Làm sạch connector trước khi kết nối.
• Đo kiểm toàn tuyến sau khi hoàn thành.

Sau thi công, nên kiểm tra tuyến bằng máy đo công suất quang hoặc OTDR để xác định:

• Tổng suy hao.
• Chiều dài thực tế.
• Vị trí mối hàn.
• Điểm uốn bất thường.
• Độ phản xạ tại đầu nối.
• Vị trí đứt hoặc tổn thương sợi.

Cáp quang CommScope OM3 6FO Indoor 760039966 là giải pháp phù hợp với những hệ thống mạng trong nhà cần dung lượng sợi vừa phải và khả năng truyền dữ liệu tốc độ cao. Cấu trúc 6 sợi OM3 50/125µm, băng thông 2.000MHz·km, công nghệ đệm lỏng, thiết kế phi kim loại và áo khoác LSZH giúp sản phẩm đáp ứng tốt phòng server, trung tâm dữ liệu, mạng backbone cùng nhiều ứng dụng truyền dẫn nội bộ.
