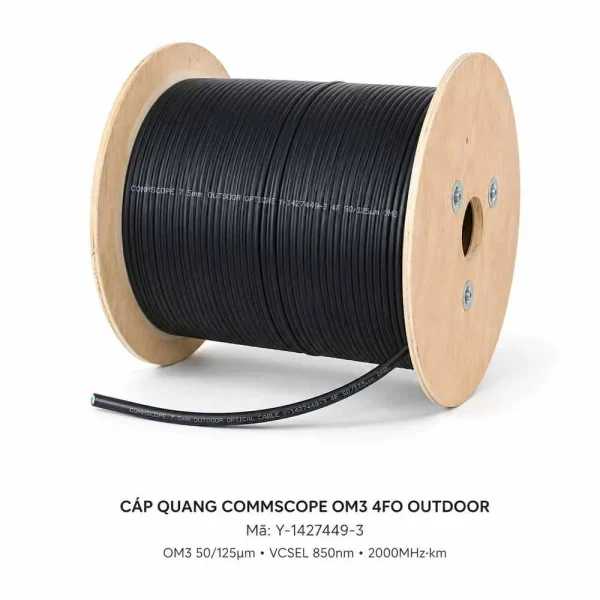

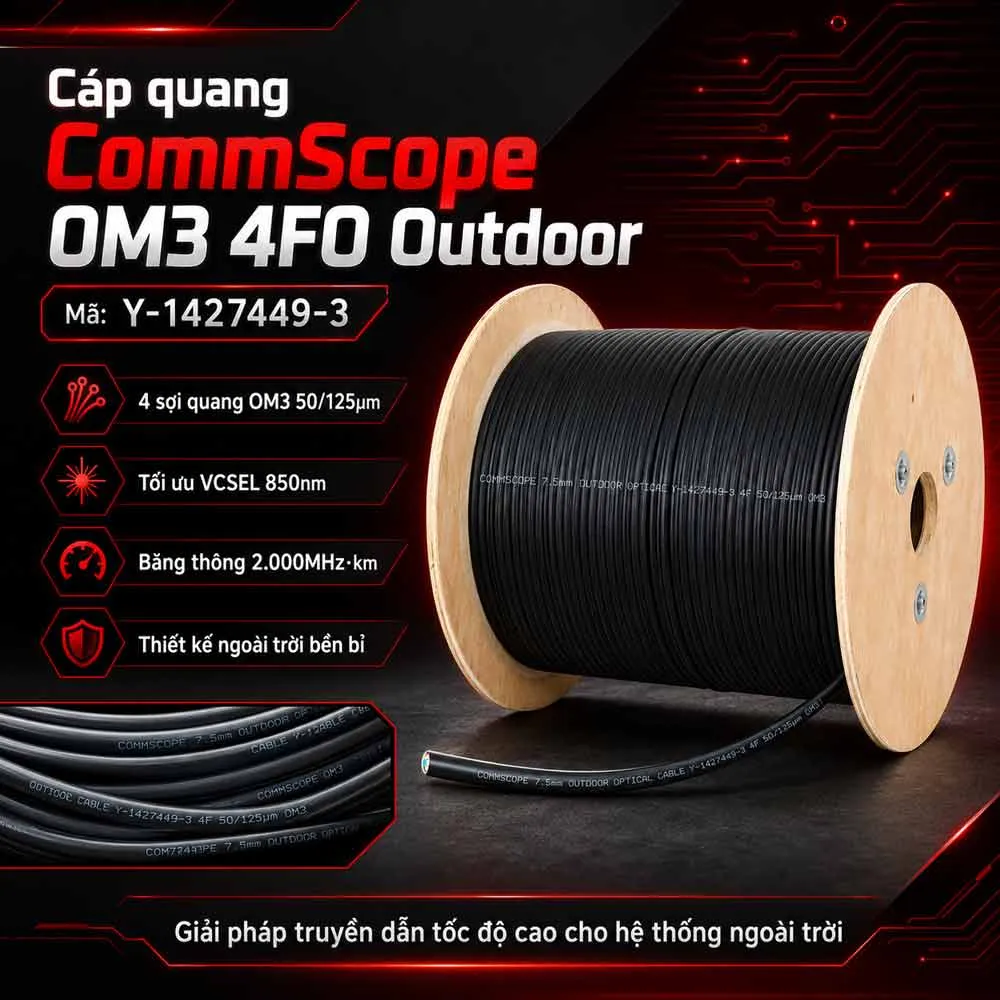

Cáp quang Commscope OM3 4FO Outdoor Y-1427449-3

Cáp quang CommScope OM3 4FO Outdoor Y-1427449-3 là dòng cáp quang Multimode ngoài trời được trang bị 4 sợi OM3 kích thước 50/125µm. Sản phẩm được tối ưu cho nguồn phát laser VCSEL tại bước sóng 850nm, cung cấp băng thông hiệu dụng lên đến 2.000MHz·km và phù hợp với những hệ thống mạng cần tốc độ cao trong phạm vi ngắn hoặc trung bình.

Cáp sử dụng thành phần chịu lực trung tâm, lớp sợi Aramid gia cường, vật liệu hỗ trợ chống ẩm và áo khoác PE có độ bền cơ học phù hợp với môi trường ngoài trời. Dung lượng 4FO có thể phục vụ hai kết nối Duplex độc lập hoặc bố trí một cặp sợi cho đường truyền chính và một cặp làm dự phòng.

Tổng quan về cáp quang CommScope OM3 4FO Outdoor Y-1427449-3

Sản phẩm thuộc dòng cáp quang CommScope NETCONNECT, trước đây được biết đến với thương hiệu AMP NETCONNECT. Cáp mạng được thiết kế cho các hệ thống truyền dẫn quang Multimode cần tốc độ cao, khả năng chịu lực và mức độ bảo vệ phù hợp với điều kiện thi công ngoài trời.

Mỗi sợi quang OM3 có cấu trúc 50/125µm, trong đó:

• 50µm là đường kính phần lõi truyền ánh sáng.
• 125µm là đường kính lớp phản xạ bao quanh lõi.

Sợi Multimode có lõi lớn hơn sợi Singlemode, cho phép nhiều mode ánh sáng cùng lan truyền trong lõi. Tuy nhiên, điều này không đồng nghĩa cáp tự động truyền đồng thời nhiều bước sóng; số bước sóng và phương thức truyền còn phụ thuộc vào module quang cùng kiến trúc hệ thống.

Những thông tin chính của sản phẩm gồm:

• Thương hiệu CommScope NETCONNECT.
• Mã sản phẩm Y-1427449-3.
• Dung lượng 4 sợi quang.
• Loại sợi Multimode OM3.
• Kích thước sợi 50/125µm.
• Tối ưu cho nguồn phát VCSEL 850nm.
• Băng thông hiệu dụng lên đến 2.000MHz·km.
• Thiết kế dành cho môi trường ngoài trời.
• Có phần tử chịu lực trung tâm.
• Sử dụng sợi Aramid gia cường.
• Có vật liệu hỗ trợ chống nước và hơi ẩm.
• Áo khoác ngoài bằng nhựa PE.
• Được đóng trên cuộn gỗ phục vụ vận chuyển và thi công.

Cáp quang Multimode thường được phân thành các nhóm OM1, OM2, OM3 và OM4. Sự khác nhau giữa các nhóm không chỉ nằm ở kích thước lõi mà còn liên quan đến nguồn phát, băng thông và khoảng cách hỗ trợ đối với từng chuẩn Ethernet.

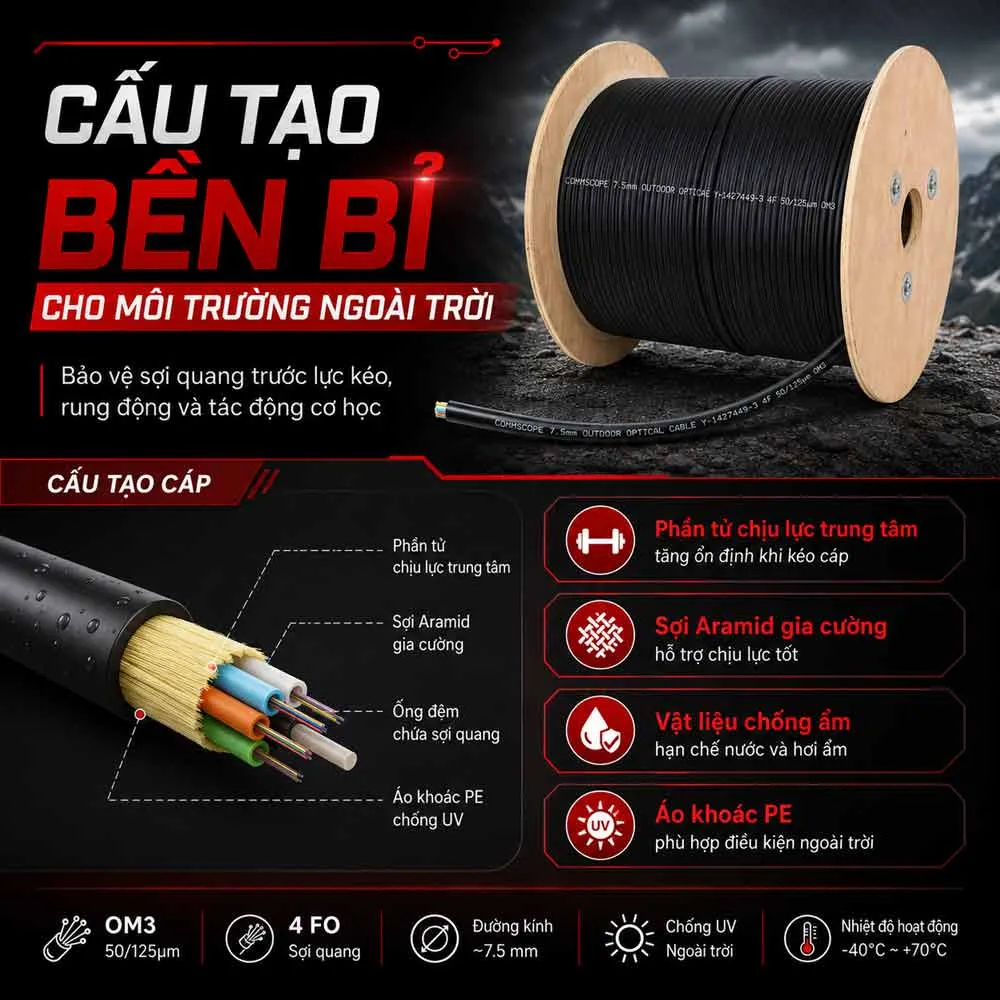

Cấu tạo và khả năng bảo vệ của cáp CommScope 4FO Outdoor

Phần truyền dẫn của cáp gồm 4 sợi quang OM3 được bố trí xung quanh thành phần chịu lực trung tâm. Cấu trúc này giúp phân tán lực kéo, giữ các sợi ổn định và hạn chế tác động cơ học trong quá trình thi công.

Thành phần chịu lực trung tâm đóng vai trò tiếp nhận lực kéo và lực uốn chính của thân cáp. Nhờ đó, các sợi quang không phải trực tiếp chịu toàn bộ tải trọng phát sinh khi kéo cáp qua ống, cống hoặc máng kỹ thuật.

Bộ phận này hỗ trợ:

• Giữ cấu trúc cáp ổn định.
• Hạn chế thân cáp bị biến dạng.
• Phân tán lực kéo trên toàn tuyến.
• Giảm nguy cơ sợi quang bị căng quá mức.
• Hỗ trợ cáp chịu uốn trong giới hạn kỹ thuật.

Bao quanh phần lõi là lớp sợi Aramid. Đây là vật liệu gia cường có trọng lượng nhẹ nhưng khả năng chịu kéo tốt, giúp:

• Tăng độ bền cơ học của cáp.
• Hạn chế lực nén và lực kéo tác động lên sợi quang.
• Bảo vệ phần lõi trước rung động và va chạm.
• Giảm nguy cơ tổn thương sợi trong quá trình thi công.
• Duy trì kết cấu gọn hơn so với một số giải pháp gia cường kim loại.

Cáp còn được bổ sung sợi hoặc vật liệu chống thấm nhằm hạn chế nước và hơi ẩm lan vào phần lõi. Thành phần này có tác dụng:

• Giảm khả năng hơi ẩm tiếp xúc với sợi quang.
• Hạn chế nước lan dọc theo thân cáp.
• Bảo vệ kết cấu bên trong tại môi trường có độ ẩm.
• Hỗ trợ duy trì độ ổn định của đường truyền.

Khả năng chống ẩm của thân cáp không thay thế việc bảo vệ đầu nối. Măng xông, ODF, đầu cáp và các mối hàn vẫn phải được làm kín bằng phụ kiện phù hợp với điều kiện ngoài trời.

Lớp ngoài cùng sử dụng nhựa PE có độ đàn hồi và khả năng chịu thời tiết tốt hơn lớp PVC trong nhà thông thường. Áo khoác PE giúp bảo vệ cáp trước:

• Tia cực tím.
• Nước và độ ẩm.
• Ma sát trong quá trình kéo.
• Các tác động cơ học thông thường.
• Sự thay đổi của điều kiện môi trường.

Màu Aqua thường được dùng để nhận diện sợi và dây nhảy OM3 trong nhà. Tuy nhiên, cáp Outdoor có vỏ PE thường có thể sử dụng màu đen để tăng khả năng chống UV. Vì vậy, màu áo khoác thực tế của mã Y-1427449-3 cần được kiểm tra trên đúng cuộn cáp hoặc catalogue sản phẩm.

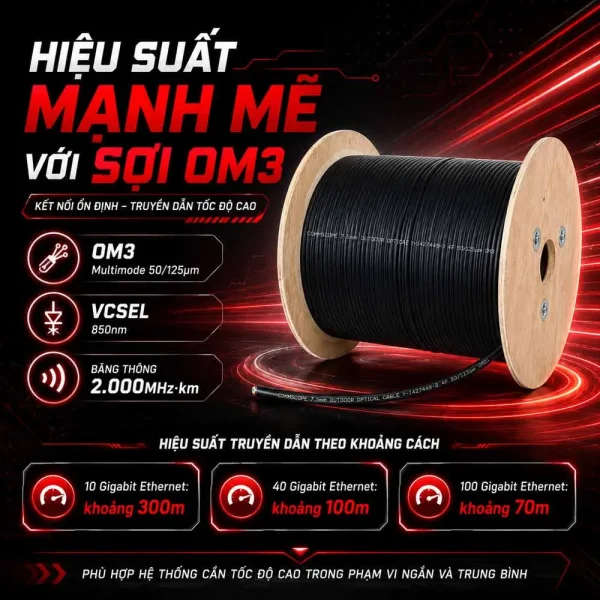

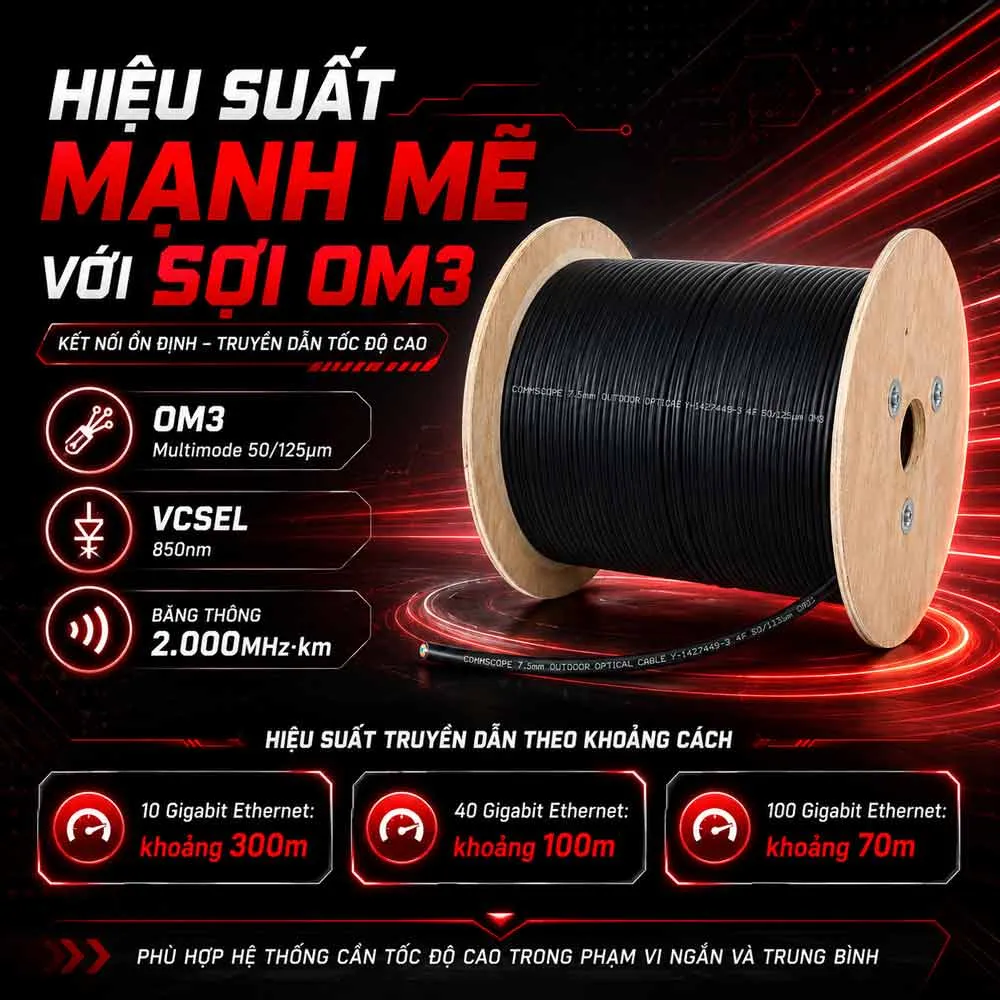

Hiệu suất OM3 và các tiêu chuẩn truyền dẫn được hỗ trợ

Sợi OM3 trong cáp được tối ưu cho nguồn phát VCSEL, không phải “VSCEL” như cách viết trong nội dung cũ. Sợi có băng thông hiệu dụng lên đến 2.000MHz·km tại bước sóng 850nm, được đánh giá theo phương pháp Effective Modal Bandwidth.

Đặc tính này giúp cáp phù hợp với nhiều ứng dụng như:

• IEEE 802.3 Ethernet.
• Gigabit Ethernet.
• 10 Gigabit Ethernet.
• Ethernet 40G.
• Ethernet 100G.
• ATM.
• FDDI.
• Mạng lưu trữ và mạng riêng tốc độ cao.

Khoảng cách truyền dẫn tham khảo của sợi OM3 gồm:

Chuẩn truyền dẫn	Khoảng cách tham khảo
Fast Ethernet	Lên đến 2.000m
10 Gigabit Ethernet	Khoảng 300m
40 Gigabit Ethernet	Khoảng 100m
100 Gigabit Ethernet	Khoảng 70m

Các mốc trên phụ thuộc vào loại module quang, phương thức truyền, số lượng sợi sử dụng, đầu nối và tổng suy hao của kênh truyền. Đây không phải khoảng cách được bảo đảm cho mọi cấu hình.

Thông tin cũ mô tả tốc độ tối thiểu là 40Gbps và tối đa là 100Gbps. Cách diễn đạt này chưa đầy đủ vì cáp OM3 vẫn có thể được sử dụng cho các hệ thống 1Gbps và 10Gbps. Nên hiểu 40G và 100G là những chuẩn tốc độ cao mà OM3 có thể hỗ trợ khi toàn bộ hệ thống tương thích.

Với dung lượng 4FO, khả năng triển khai 40G hoặc 100G cần được kiểm tra theo công nghệ của module quang:

• Một số module truyền song song cần 8 hoặc nhiều sợi hơn.
• Một số module có thể hoạt động trên hai sợi bằng phương pháp ghép bước sóng.
• Loại đầu nối có thể là LC Duplex hoặc MPO/MTP.
• Khoảng cách phụ thuộc vào chuẩn module cụ thể.

Tổng suy hao tuyến tối đa 1,9dB được nêu trong thông tin sản phẩm cần được hiểu là ngân sách suy hao của một kênh truyền xác định, có thể bao gồm:

• Suy hao trên chiều dài sợi.
• Suy hao tại các mối hàn.
• Suy hao của adapter.
• Suy hao tại đầu connector.
• Suy hao của dây nhảy.
• Suy hao từ cassette hoặc bộ chuyển đổi nếu có.

Không nên áp dụng cố định mức 1,9dB cho mọi công trình. Giới hạn thực tế phải được đối chiếu với thông số của module quang hai đầu.

Theo nội dung được cung cấp, các dòng cáp CommScope NETCONNECT có thể được thiết kế và kiểm tra theo:

• TIA/EIA-568-B.
• Telcordia GR-409-CORE.
• IEC 793-1 và IEC 794-1 theo cách gọi cũ.
• ISO/IEC 11801.
• ICEA-640.

Khi sử dụng cho hồ sơ dự án, cần kiểm tra phiên bản tiêu chuẩn và catalogue dành riêng cho mã Y-1427449-3, thay vì mặc định toàn bộ tiêu chuẩn của dòng sản phẩm đều áp dụng cho mọi phiên bản.

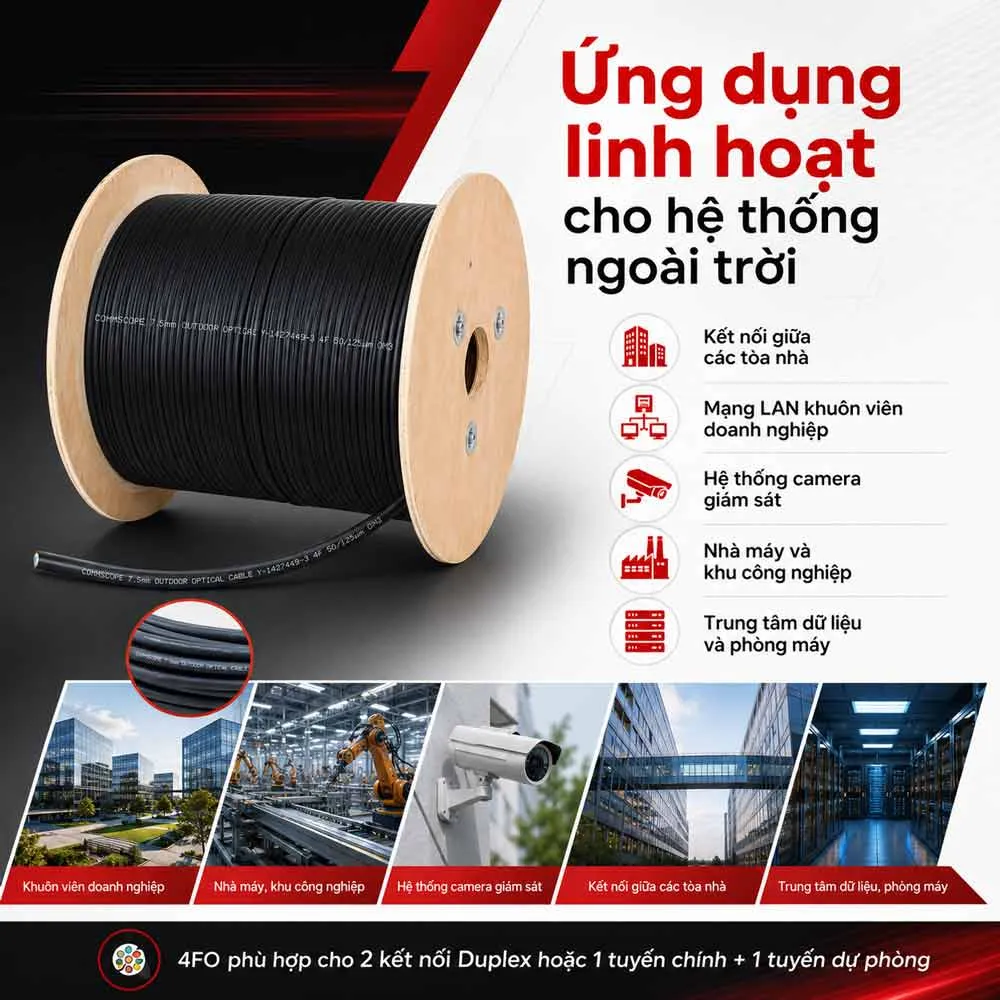

Ứng dụng và khả năng tương thích với phụ kiện quang

Cáp quang CommScope OM3 4FO Outdoor phù hợp với những tuyến truyền dẫn ngoài trời có khoảng cách ngắn hoặc trung bình, cần băng thông cao và số lượng sợi vừa phải.

Các ứng dụng tiêu biểu gồm:

• Kết nối giữa các tòa nhà gần nhau.
• Mạng LAN trong khuôn viên doanh nghiệp.
• Nhà máy và khu công nghiệp.
• Hệ thống camera giám sát.
• Trung tâm dữ liệu và phòng máy.
• Trường học, bệnh viện và khu đô thị.
• Hệ thống điều khiển nội bộ.
• Mạng riêng tốc độ cao.
• Tuyến cáp đi trong ống hoặc cống kỹ thuật.

Trong hệ thống mạng doanh nghiệp, 4 sợi có thể được tổ chức thành hai kết nối Duplex giữa switch, tủ rack hoặc các khu vực khác nhau. Một cặp cũng có thể được dành làm dự phòng để sử dụng khi cần bảo trì.

Tại nhà máy, tín hiệu quang không chịu nhiễu điện từ theo cơ chế thường gặp ở cáp đồng. Đây là lợi thế khi tuyến đi qua khu vực có động cơ, biến tần và máy móc công suất lớn.

Trong hệ thống camera, sản phẩm phù hợp với những tuyến vượt giới hạn của cáp mạng đồng. Tín hiệu có thể được truyền qua switch hoặc converter quang Multimode tương thích với OM3.

Theo nội dung được cung cấp, cáp tương thích với các phương pháp hoàn thiện đầu nối như:

• Đầu nối sử dụng keo Epoxy và mài Polish.
• Đầu quang LightCrimp.
• Đầu quang LightCrimp Plus.
• Bộ dụng cụ chia sợi Splitter Kit phù hợp.
• Các đầu nối quang tương ứng với loại sợi Multimode.

Khả năng tương thích cụ thể còn phụ thuộc vào:

• Đường kính cáp.
• Kích thước sợi và lớp coating.
• Loại đầu connector.
• Bộ chia hoặc fan-out kit.
• Dụng cụ thi công.
• Quy trình hoàn thiện đầu nối của nhà sản xuất.

Trong nhiều công trình hiện đại, phương án hàn Pigtail vào ODF thường thuận tiện hơn bấm trực tiếp connector tại hiện trường. Cách lựa chọn phụ thuộc vào yêu cầu suy hao, thiết bị sẵn có và phương pháp nghiệm thu.

Cáp được đóng trên cuộn gỗ nhằm:

• Bảo vệ sản phẩm khi vận chuyển.
• Hạn chế thân cáp bị gập hoặc xoắn.
• Thuận tiện đưa cuộn lên giá nhả cáp.
• Hỗ trợ kéo cáp liên tục trên tuyến dài.
• Giúp quản lý chiều dài còn lại trên cuộn.

Lưu ý khi lựa chọn và thi công mã Y-1427449-3

Trước khi đặt hàng, cần xác nhận chính xác Cáp quang CommScope OM3 4FO Outdoor Y-1427449-3, tránh nhầm với phiên bản Singlemode, số lượng sợi khác hoặc loại cáp trong nhà.

Các thông tin cần kiểm tra gồm:

• Đúng mã Y-1427449-3.
• Dung lượng 4FO.
• Loại sợi Multimode OM3.
• Kích thước 50/125µm.
• Băng thông tại bước sóng 850nm.
• Loại áo khoác PE.
• Màu vỏ thực tế.
• Cấu trúc gia cường.
• Khả năng chống nước.
• Đường kính và trọng lượng cáp.
• Lực kéo tối đa.
• Bán kính uốn.
• Dải nhiệt độ vận hành.
• Phương thức lắp đặt được cho phép.

Trong quá trình thi công cần lưu ý:

• Đặt cuộn gỗ trên giá nhả cáp phù hợp.
• Không kéo cáp vượt lực cho phép.
• Tuân thủ bán kính uốn tối thiểu.
• Không làm dập hoặc xoắn thân cáp.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo trực tiếp qua cạnh sắc.
• Bịt kín hai đầu cáp khi chưa đấu nối.
• Sử dụng măng xông hoặc ODF phù hợp với môi trường.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Đánh số và quản lý từng sợi rõ ràng.
• Làm sạch connector trước khi kết nối.
• Đo kiểm toàn tuyến sau khi hoàn thành.

Nếu cáp được đi trong cống hoặc ống ngầm, cần kiểm tra nước, bùn và vật cản trước khi kéo. Trường hợp chôn trực tiếp, phải xác nhận mã sản phẩm được CommScope cho phép sử dụng theo phương thức này.

Sau thi công, tuyến nên được kiểm tra bằng máy đo công suất quang hoặc OTDR để xác định:

• Tổng suy hao.
• Chiều dài thực tế.
• Vị trí các mối hàn.
• Điểm uốn bất thường.
• Độ phản xạ tại đầu nối.
• Vị trí đứt hoặc tổn thương sợi.

Cáp quang CommScope OM3 4FO Outdoor Y-1427449-3 là giải pháp phù hợp cho những hệ thống ngoài trời cần băng thông cao, số lượng sợi vừa phải và khả năng bảo vệ cơ học tốt. Cấu trúc 4 sợi OM3 50/125µm, phần tử chịu lực trung tâm, lớp Aramid, vật liệu chống ẩm và vỏ PE giúp sản phẩm đáp ứng mạng LAN, camera, nhà máy cùng nhiều tuyến kết nối quang giữa các khu vực.
