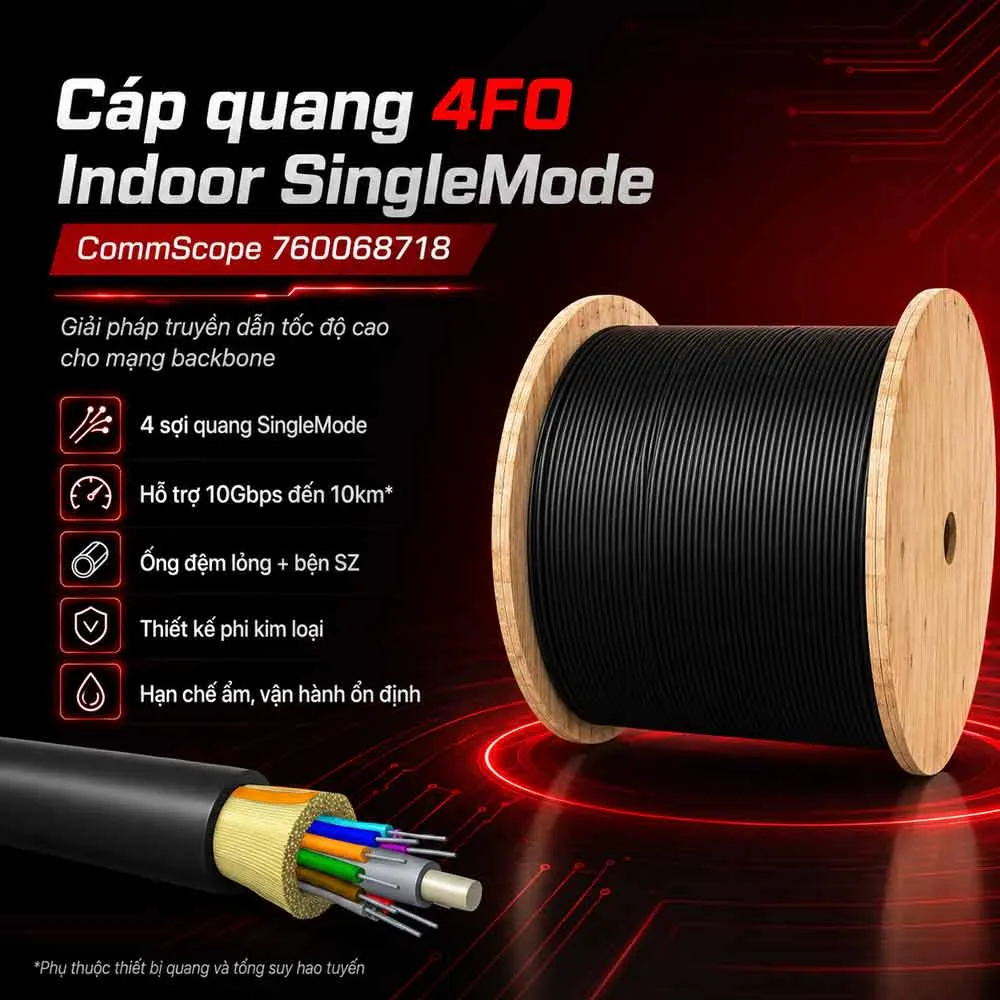

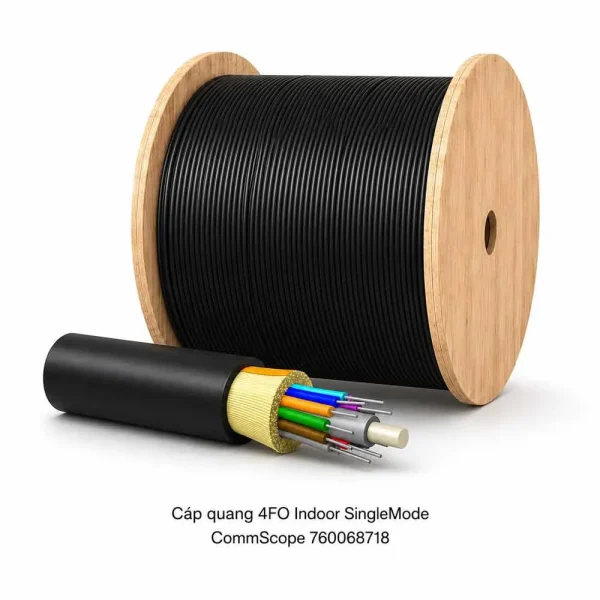

Cáp quang 4FO Indoor SingleMode CommScope 760068718

Cáp quang 4FO Indoor SingleMode CommScope 760068718 là dòng cáp quang 4 sợi được phát triển cho những hệ thống cần truyền dữ liệu tốc độ cao trên khoảng cách lớn. Sản phẩm sử dụng sợi quang đơn mốt Singlemode, phù hợp với mạng đường trục trong tòa nhà, phòng máy chủ, văn phòng, trung tâm dữ liệu và nhà máy.

Cấu trúc ống đệm lỏng kết hợp phương pháp bện SZ quanh phần tử chịu lực trung tâm giúp bảo vệ các sợi quang trước lực kéo, rung động và va đập. Thiết kế phi kim loại, trọng lượng nhẹ và kích thước gọn cũng giúp quá trình vận chuyển, xử lý và lắp đặt thuận tiện hơn.

Tổng quan về cáp quang 4FO Indoor SingleMode CommScope 760068718

CommScope 760068718 được trang bị 4 sợi quang Singlemode trong cùng một thân cáp. Dung lượng 4FO phù hợp với các kết nối quang Duplex, đồng thời cho phép bố trí thêm sợi dự phòng hoặc phân chia cho hai hệ thống độc lập.

Sợi quang Singlemode có phần lõi truyền sáng nhỏ, giúp hạn chế tán sắc mode và duy trì tín hiệu trên khoảng cách xa. Theo thông tin sản phẩm, cáp có thể tham gia đường truyền 10Gbps với khoảng cách lên đến 10km khi kết hợp cùng thiết bị quang phù hợp.

Những đặc điểm chính của sản phẩm gồm:

• Mã sản phẩm 760068718.
• Dung lượng 4 sợi quang.
• Sử dụng sợi quang Singlemode.
• Cấu trúc ống đệm lỏng.
• Các ống đệm được bện theo phương pháp SZ.
• Có phần tử chịu lực trung tâm.
• Hỗ trợ chịu lực kéo và va đập.
• Có giải pháp hạn chế nước và hơi ẩm xâm nhập.
• Kết cấu không chứa thành phần kim loại theo mô tả sản phẩm.
• Kích thước nhỏ gọn, trọng lượng tương đối nhẹ.
• Hỗ trợ hệ thống truyền dẫn tốc độ cao và khoảng cách lớn.

Bốn sợi quang có thể được sử dụng thành hai kết nối Duplex, hoặc một cặp dành cho đường truyền chính và cặp còn lại làm dự phòng.

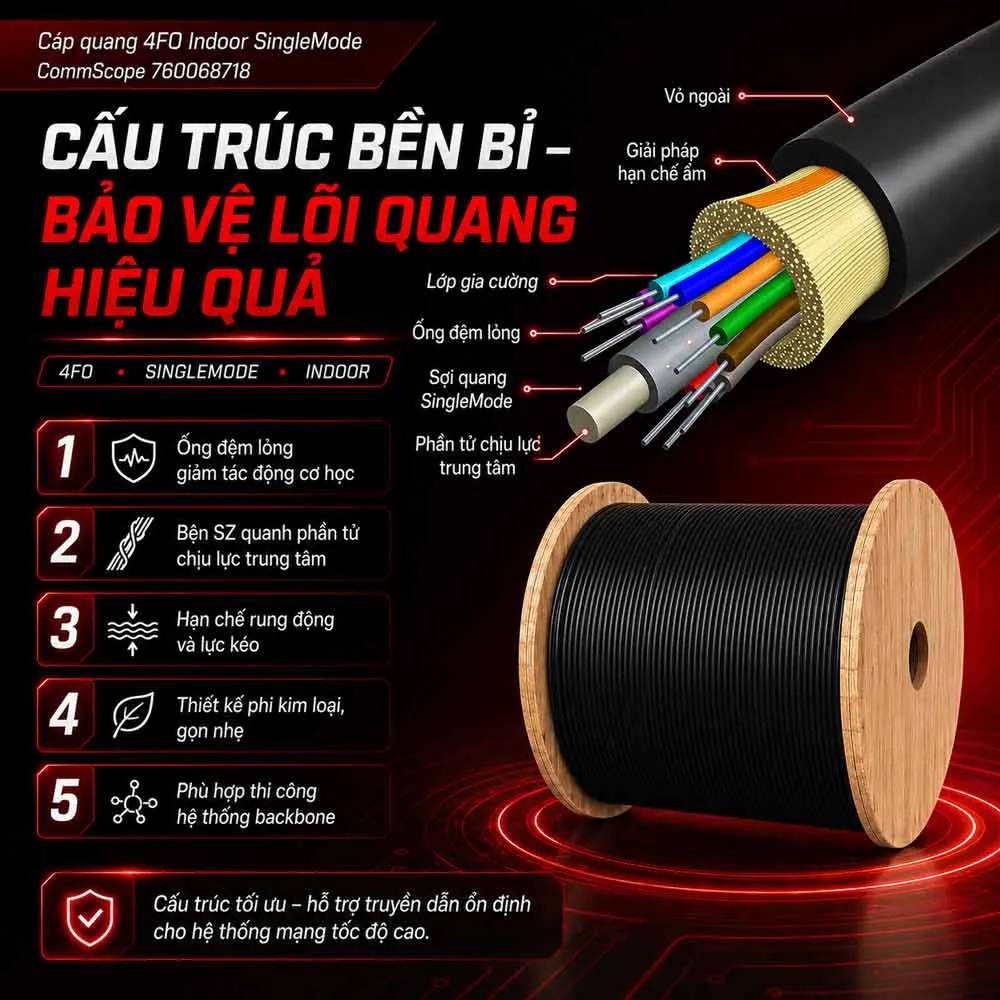

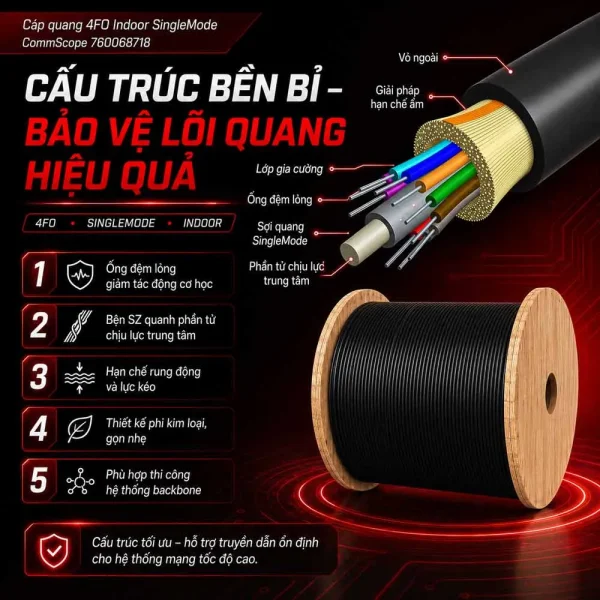

Cấu trúc ống đệm lỏng và phương pháp bện SZ

Các sợi quang bên trong cáp được đặt trong ống đệm lỏng. Cấu trúc này tạo ra khoảng không bảo vệ, giúp sợi không phải chịu trực tiếp toàn bộ lực kéo hoặc sự co giãn của phần vỏ bên ngoài.

Ống đệm lỏng mang lại một số lợi ích như:

• Giảm lực tác động trực tiếp lên sợi quang.
• Hạn chế nguy cơ sợi bị kéo căng quá mức.
• Bảo vệ sợi trước rung động và va chạm.
• Giảm ảnh hưởng do thay đổi nhiệt độ.
• Hạn chế nguy cơ gãy hoặc tổn thương sợi.
• Duy trì độ ổn định cơ học trong quá trình sử dụng.

Các ống đệm được bố trí quanh phần tử chịu lực trung tâm theo phương pháp bện SZ. Hướng xoắn của kết cấu được thay đổi luân phiên dọc theo thân cáp thay vì chỉ xoắn liên tục về một phía.

Phương pháp bện SZ hỗ trợ:

• Phân bố lực kéo đều trên thân cáp.
• Hạn chế lực tập trung lên từng ống đệm.
• Giảm nguy cơ xoắn sợi trong quá trình kéo.
• Giữ cấu trúc lõi ổn định.
• Thuận tiện khi tách và xử lý sợi tại điểm đấu nối.

Phần tử chịu lực trung tâm tiếp nhận và phân tán lực tác động trong quá trình thi công. Nhờ đó, các sợi quang được bảo vệ tốt hơn trước lực kéo và những tác động cơ học thông thường.

Dù có cấu trúc chịu lực, cáp vẫn phải được kéo đúng giới hạn kỹ thuật. Việc vượt lực kéo hoặc bán kính uốn cho phép có thể làm tăng suy hao hoặc gây tổn thương sợi quang.

Khả năng chống ẩm và thiết kế phi kim loại

Thông tin sản phẩm cho biết khoảng trống giữa sợi quang và bề mặt trong của ống đệm được xử lý bằng hợp chất đặc biệt nhằm hạn chế nước và hơi ẩm xâm nhập.

Giải pháp này giúp:

• Giảm khả năng hơi ẩm tiếp xúc với sợi quang.
• Hạn chế nước lan dọc theo ống đệm.
• Bảo vệ phần lõi trong môi trường có độ ẩm.
• Duy trì độ ổn định của cấu trúc cáp.
• Hạn chế nguy cơ suy giảm cơ học do ẩm.

Nội dung cũ đồng thời mô tả cáp sử dụng vật liệu khô hoàn toàn. “Lõi khô” và “hợp chất điền đầy” là hai cấu trúc chống nước khác nhau, nên không nên mặc định sản phẩm sử dụng đồng thời cả hai nếu chưa có mặt cắt kỹ thuật xác nhận.

Tùy thiết kế thực tế, cáp có thể sử dụng:

• Hợp chất dạng gel trong ống đệm.
• Sợi hoặc băng trương nở chống nước.
• Cấu trúc khô kết hợp vật liệu ngăn ẩm.
• Một giải pháp kết hợp được nhà sản xuất quy định.

Do đó, khi đưa sản phẩm vào hồ sơ dự án cần kiểm tra catalogue của đúng mã 760068718 để xác định cấu trúc chống nước thực tế.

Theo mô tả, cáp không chứa thành phần kim loại. Thiết kế phi kim loại mang lại những lợi ích như:

• Không dẫn điện như băng thép hoặc dây gia cường kim loại.
• Giảm nguy cơ cảm ứng điện.
• Hạn chế yêu cầu tiếp địa cho thành phần kim loại.
• Trọng lượng nhẹ hơn một số loại cáp bọc thép.
• Thuận tiện khi vận chuyển và xử lý.

Cấu trúc phi kim loại không đồng nghĩa cáp hoàn toàn không chịu ảnh hưởng bởi nhiệt hoặc cháy. Mức độ an toàn còn phụ thuộc vào vật liệu áo khoác và tiêu chuẩn phản ứng với lửa của đúng phiên bản.

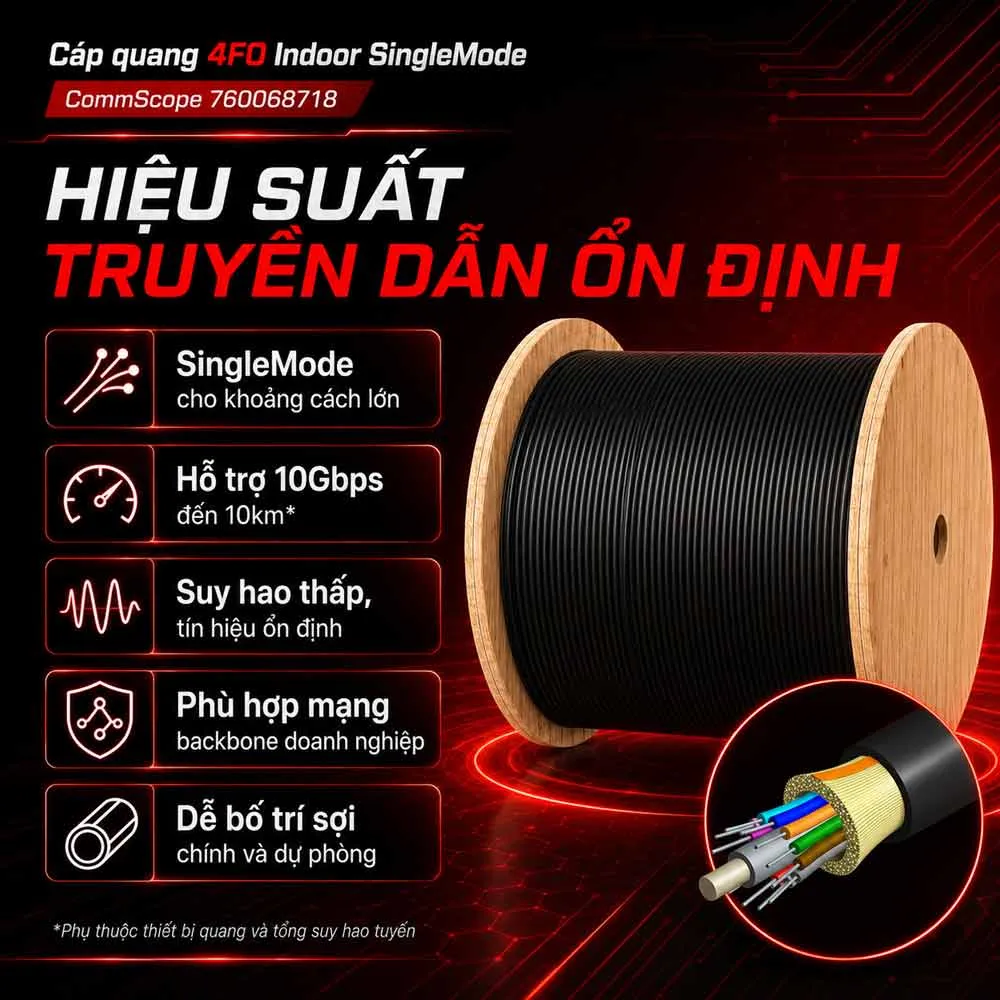

Hiệu suất truyền dẫn và ứng dụng thực tế

Theo thông tin được cung cấp, cáp quang 4FO Indoor SingleMode CommScope 760068718 có thể hỗ trợ tốc độ 10Gbps trên khoảng cách lên đến 10km.

Khả năng này chỉ đạt được khi toàn bộ hệ thống tương thích, bao gồm:

• Sợi quang đúng chuẩn Singlemode.
• Module SFP+ có phạm vi truyền phù hợp.
• Bước sóng hoạt động tương ứng.
• Công suất phát và độ nhạy thu đáp ứng yêu cầu.
• Mối hàn có suy hao thấp.
• Đầu nối và adapter đạt chất lượng.
• Tổng suy hao nằm trong ngân sách công suất quang.

Chỉ sử dụng cáp Singlemode không tự động bảo đảm kết nối luôn đạt 10Gbps ở khoảng cách 10km. Thiết bị quang hai đầu phải hỗ trợ đúng tốc độ và khoảng cách thiết kế.

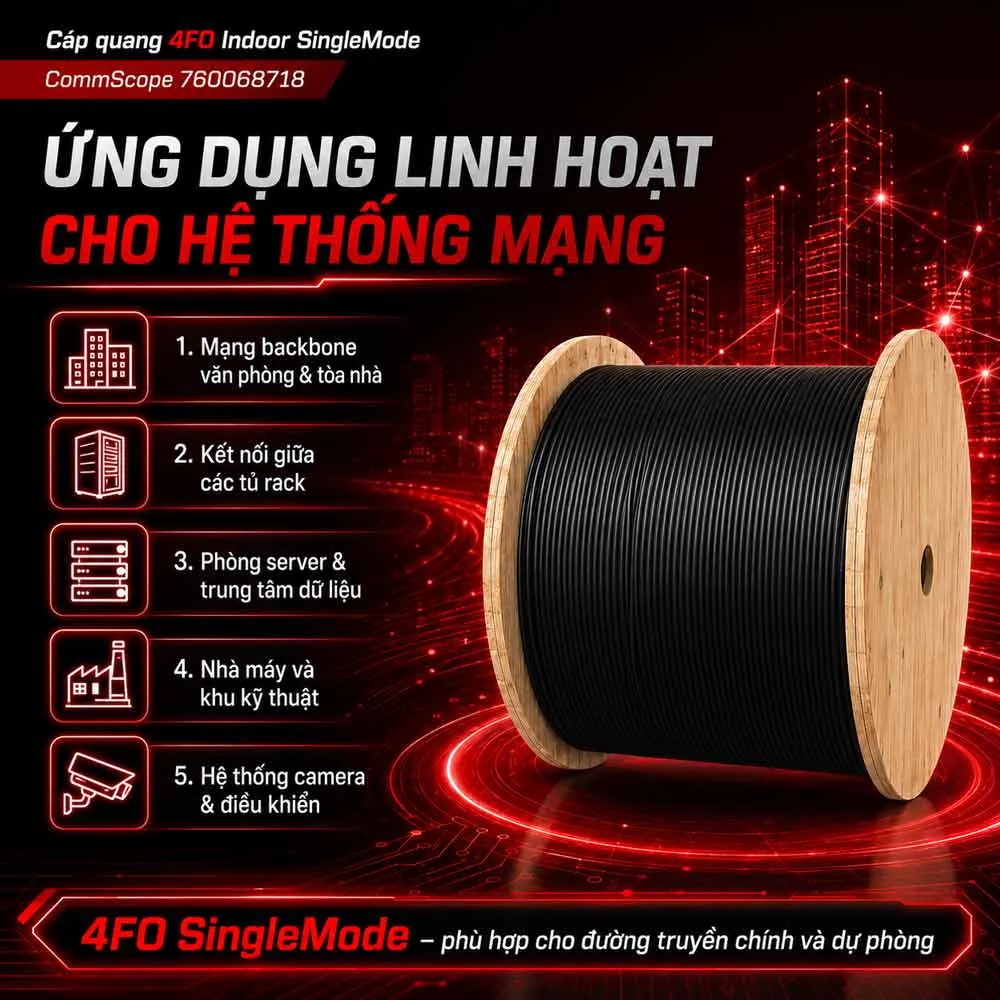

Sản phẩm phù hợp với các ứng dụng như:

• Mạng backbone trong tòa nhà.
• Kết nối giữa các tầng.
• Phòng server và trung tâm dữ liệu.
• Hệ thống mạng tại văn phòng.
• Nhà máy và khu vực sản xuất.
• Hệ thống camera giám sát.
• Kết nối giữa các tủ rack.
• Trung tâm điều hành.
• Mạng quản lý tòa nhà.
• Hệ thống điều khiển công nghiệp.

Tại nhà máy, đường truyền quang không chịu nhiễu điện từ theo cơ chế thường gặp trên cáp đồng. Đây là lợi thế trong khu vực có nhiều động cơ, máy móc và biến tần.

Trong hệ thống camera, cáp phù hợp với những tuyến có khoảng cách vượt khả năng của dây mạng đồng. Một cặp sợi có thể phục vụ đường truyền chính, trong khi cặp còn lại được sử dụng cho khu vực khác hoặc làm dự phòng.

Để hệ thống hoạt động ổn định, nên sử dụng đồng bộ:

• Module SFP hoặc SFP+ Singlemode.
• Dây nhảy quang Singlemode.
• Pigtail Singlemode.
• Adapter phù hợp.
• ODF có dung lượng tương ứng.
• Đầu nối SC, LC, FC hoặc ST theo thiết kế.

Lưu ý về lớp vỏ và quá trình thi công

Bài cũ xác định đây là cáp Indoor nhưng đồng thời mô tả lớp vỏ ngoài bằng PE chứa Carbon Black, có khả năng chống tia cực tím, nấm mốc, vết nứt, lỗ thủng và hiện tượng phồng vỏ.

Thông tin này cần được kiểm tra vì:

• PE chứa Carbon Black thường được dùng cho cáp ngoài trời.
• Cáp trong nhà thường ưu tiên PVC hoặc LSZH có cấp phản ứng với lửa phù hợp.
• Vỏ chống UV không tự động đồng nghĩa sản phẩm đáp ứng yêu cầu chống cháy trong tòa nhà.
• Tên gọi Indoor chưa hoàn toàn thống nhất với mô tả áo khoác ngoài trời.

Nếu phiên bản thực tế sử dụng vỏ PE chứa Carbon Black, lớp áo khoác có thể hỗ trợ:

• Hạn chế tác động của tia UV.
• Giảm nguy cơ nấm mốc phát triển.
• Hạn chế hiện tượng nứt vỏ do môi trường.
• Bảo vệ thân cáp trước ma sát.
• Tăng độ bền trong một số điều kiện lắp đặt.

Tuy nhiên, trước khi sử dụng trong tòa nhà hoặc ngoài trời cần đối chiếu:

• Mã sản phẩm trên thân cáp.
• Loại vật liệu áo khoác.
• Cấp chống cháy hoặc phản ứng với lửa.
• Khả năng chống tia UV.
• Dải nhiệt độ vận hành.
• Phương thức lắp đặt được nhà sản xuất cho phép.
• Catalogue chính thức của mã 760068718.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Tuân thủ bán kính uốn tối thiểu.
• Không làm dập hoặc xoắn thân cáp.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo cáp trực tiếp qua cạnh sắc.
• Không siết dây rút quá chặt.
• Bịt kín đầu cáp khi chưa đấu nối.
• Sử dụng ODF và phụ kiện phù hợp.
• Hàn nối bằng máy hàn quang chuyên dụng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Đánh số và quản lý từng sợi.
• Đo kiểm tuyến sau khi hoàn thành.

Tuyến cáp nên được kiểm tra bằng máy đo công suất quang hoặc OTDR để xác định tổng suy hao, chiều dài, vị trí mối hàn và những điểm uốn bất thường.

Cáp quang 4FO Indoor SingleMode CommScope 760068718 là giải pháp phù hợp cho hệ thống cần truyền dữ liệu tốc độ cao trên khoảng cách lớn. Cấu trúc 4 sợi Singlemode, ống đệm lỏng, phương pháp bện SZ, thiết kế phi kim loại và giải pháp hạn chế ẩm giúp sản phẩm đáp ứng tốt mạng đường trục tại văn phòng, tòa nhà, phòng máy và nhà máy.
