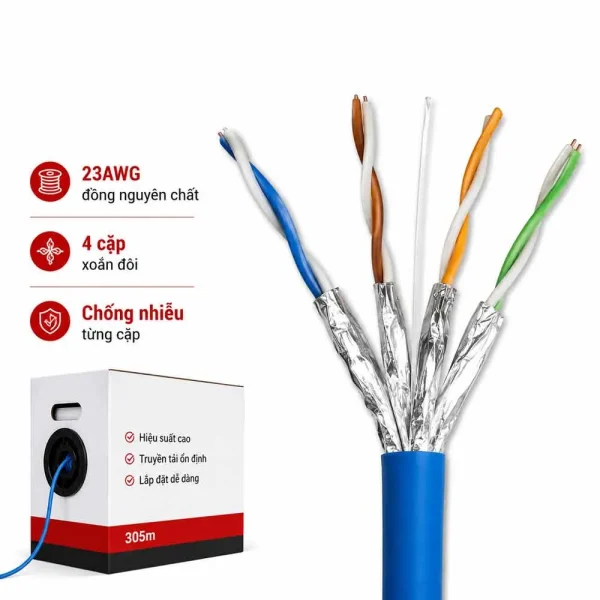

Dây cáp mạng Cat6A U/FTP PANDUIT PUFP6X04WH-UG

Dây cáp mạng Cat6A U/FTP PANDUIT PUFP6X04WH-UG là dòng cáp mạng hiệu suất cao dành cho các hệ thống cần tốc độ truyền dẫn lớn và khả năng kiểm soát nhiễu tốt. Sản phẩm sử dụng 4 cặp dây đồng nguyên chất 23AWG, mỗi cặp được bọc lá nhôm riêng biệt theo cấu trúc U/FTP.

Nhờ lớp cách điện HDPE, vỏ PVC chịu nhiệt và thiết kế chống nhiễu từng cặp, cáp phù hợp với văn phòng quy mô lớn, trung tâm dữ liệu, hệ thống truyền hình, camera IP cùng những công trình tập trung nhiều thiết bị điện tử. Sản phẩm mang mã PUFP6X04WH-UG, có vỏ màu trắng giúp thuận tiện nhận diện và phân loại đường dây.

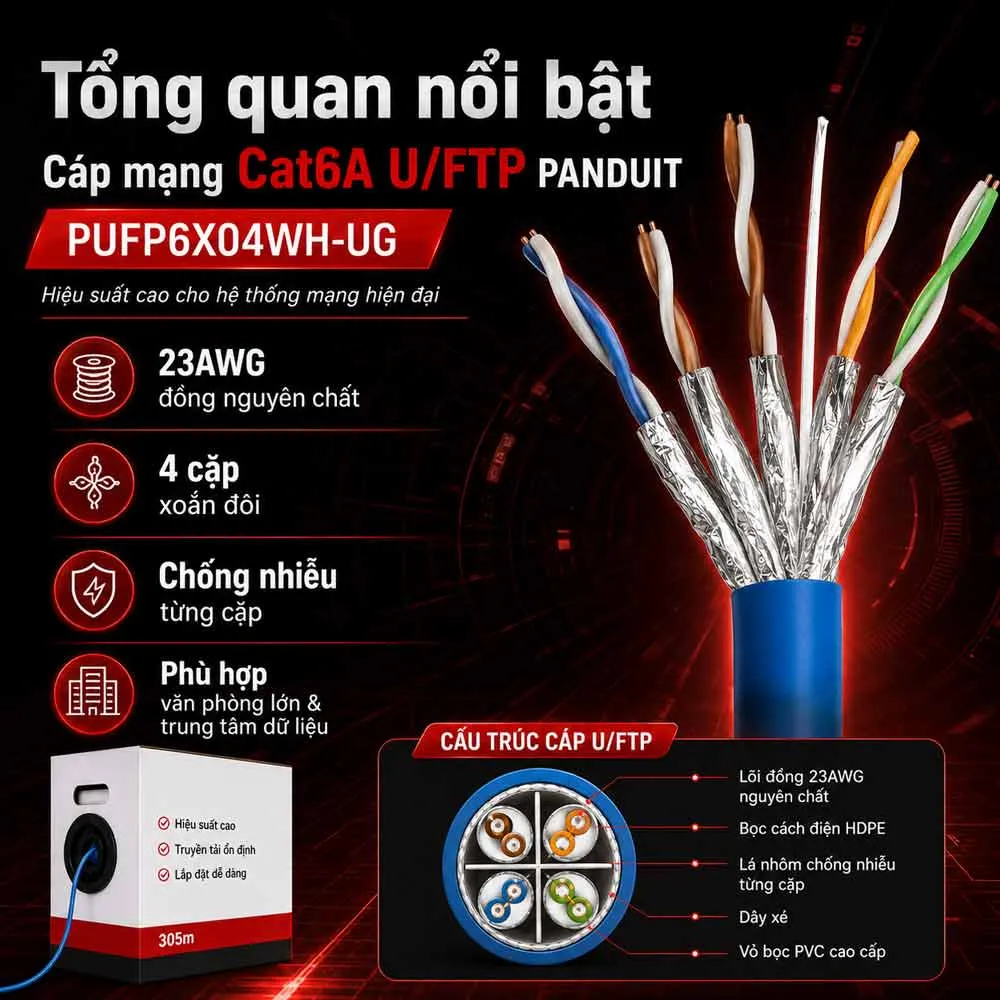

Tổng quan về dây cáp mạng Cat6A U/FTP PANDUIT PUFP6X04WH-UG

PUFP6X04WH-UG là dòng cáp mạng Category 6A của PANDUIT, được phát triển cho những hệ thống cần truyền tải lượng dữ liệu lớn và duy trì kết nối ổn định trong môi trường có nhiều nguồn gây nhiễu.

Khác với cáp U/UTP thông thường, sản phẩm sử dụng cấu trúc U/FTP. Mỗi cặp dây xoắn được bọc bằng một lớp lá nhôm riêng, trong khi toàn bộ bó cáp không có thêm lớp lưới kim loại tổng thể bên ngoài.

Thiết kế này giúp cáp đồng thời hạn chế:

• Nhiễu xuyên âm giữa các cặp dây.
• Nhiễu điện từ từ thiết bị bên ngoài.
• Ảnh hưởng của các đường nguồn gần tuyến mạng.
• Tín hiệu phát xạ từ bên trong cáp.
• Sự suy giảm chất lượng khi nhiều cặp dây cùng hoạt động.

Những đặc điểm chính của sản phẩm gồm:

• Chuẩn cáp mạng Cat6A.
• Mã sản phẩm PUFP6X04WH-UG.
• Cấu trúc chống nhiễu U/FTP.
• Gồm 8 lõi chia thành 4 cặp xoắn đôi.
• Lõi dẫn bằng đồng nguyên chất.
• Kích thước lõi 23AWG.
• Lớp cách điện bằng HDPE.
• Mỗi cặp dây có lớp lá nhôm riêng.
• Áo khoác ngoài bằng nhựa PVC.
• Vỏ cáp màu trắng.
• Có khả năng chịu nhiệt tốt.
• Được giới thiệu có xếp hạng tính cháy CMP.
• Có thông tin xếp hạng EuroClass.
• Phù hợp với mạng doanh nghiệp và trung tâm dữ liệu.

Với hiệu suất của chuẩn Cat6A, sản phẩm phù hợp để xây dựng hạ tầng mạng tốc độ cao và chuẩn bị cho nhu cầu nâng cấp thiết bị trong tương lai.

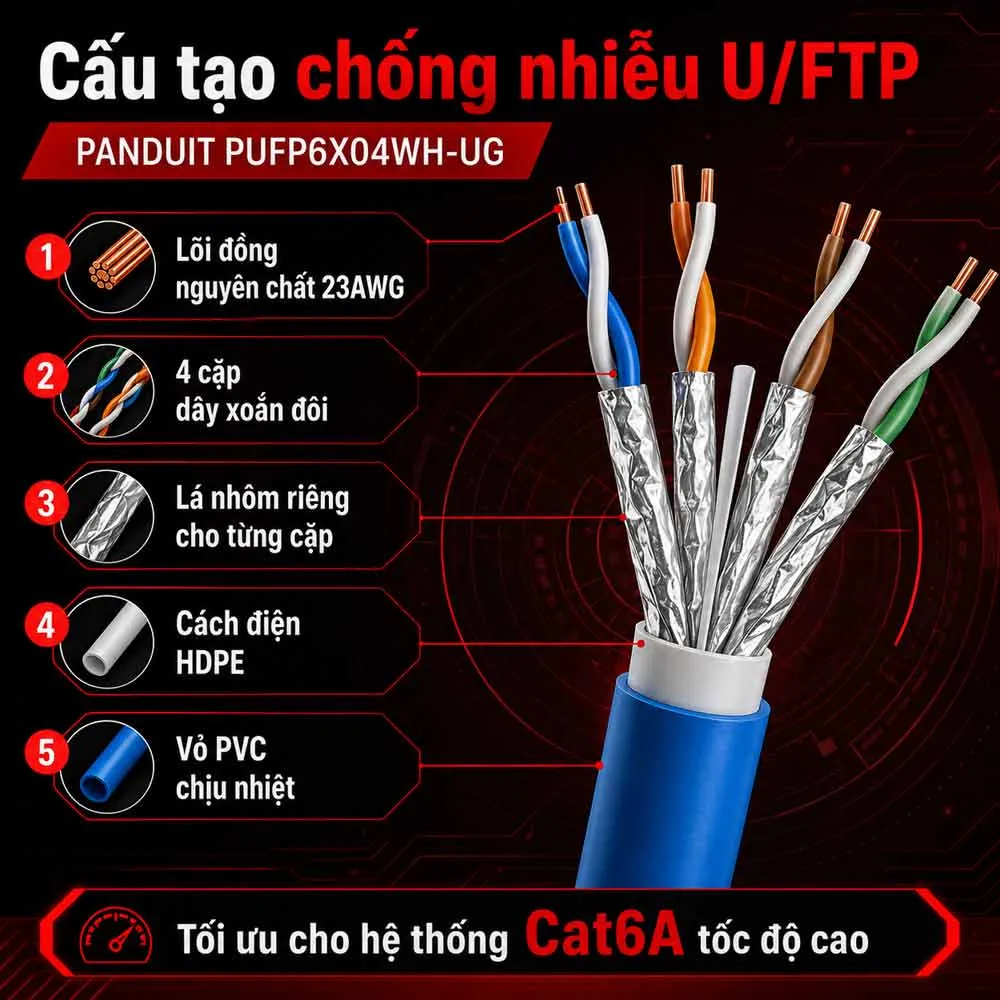

Cấu tạo của cáp PANDUIT Cat6A U/FTP 23AWG

Phần truyền dữ liệu của cáp gồm 8 lõi đồng nguyên chất, được chia thành 4 cặp dây xoắn đôi. Mỗi cặp thường bao gồm một dây màu và một dây phối trắng tương ứng để kỹ thuật viên dễ nhận biết khi đấu nối.

Bốn nhóm màu cơ bản gồm:

• Xanh dương và trắng/xanh dương.
• Cam và trắng/cam.
• Xanh lá và trắng/xanh lá.
• Nâu và trắng/nâu.

Các lõi dẫn có kích thước 23AWG. Tiết diện này mang lại một số lợi ích như:

• Khả năng dẫn tín hiệu ổn định.
• Hạn chế suy hao trên tuyến cáp cố định.
• Phù hợp với hệ thống có tốc độ truyền dẫn cao.
• Hỗ trợ tốt hơn cho các ứng dụng cấp nguồn qua Ethernet.
• Tăng độ bền cơ học của phần lõi.
• Thuận tiện đấu nối vào keystone và Patch Panel tương thích.

Mỗi lõi đồng được phủ một lớp cách điện HDPE mật độ cao. Thành phần này giúp:

• Ngăn các lõi dẫn tiếp xúc trực tiếp.
• Duy trì khoảng cách giữa các dây.
• Giữ bước xoắn của từng cặp ổn định.
• Hỗ trợ kiểm soát nhiễu xuyên âm.
• Bảo vệ lõi trong quá trình kéo và lắp đặt.

Các cặp dây được xoắn với bước xoắn riêng. Cấu trúc này giúp giảm tác động tín hiệu qua lại, đặc biệt khi nhiều cặp cùng truyền dữ liệu ở tần số cao.

Điểm đáng chú ý nhất là mỗi cặp dây có một lớp lá nhôm bao bọc riêng biệt. Lớp kim loại này tạo thành bốn khoang chống nhiễu độc lập, giúp tăng mức độ phân tách giữa các cặp dây.

Toàn bộ phần lõi sau đó được bảo vệ bằng lớp áo khoác PVC màu trắng. Lớp vỏ ngoài có nhiệm vụ:

• Bảo vệ cáp trước bụi bẩn và ma sát.
• Hạn chế tác động cơ học thông thường.
• Giữ cấu trúc dây ổn định.
• Hỗ trợ khả năng chịu nhiệt.
• Phù hợp với hệ thống mạng lắp đặt trong nhà.

Cấu trúc U/FTP giúp kiểm soát nhiễu như thế nào?

Trong ký hiệu U/FTP, chữ U đầu tiên thể hiện toàn bộ bó cáp không có lớp lưới hoặc lá kim loại chống nhiễu tổng thể. Phần FTP cho biết từng cặp dây xoắn được bọc lá nhôm riêng.

Thiết kế này khác với F/UTP, nơi một lớp lá nhôm duy nhất bao quanh cả 4 cặp dây. Với U/FTP, mỗi cặp được bảo vệ độc lập nên khả năng hạn chế nhiễu xuyên âm giữa các cặp thường tốt hơn.

Cấu trúc U/FTP giúp giảm ảnh hưởng từ:

• Dây điện chạy gần tuyến mạng.
• Tủ điện và bộ nguồn.
• Máy chủ và thiết bị lưu trữ.
• Switch có mật độ cổng lớn.
• Hệ thống truyền hình.
• Động cơ và thiết bị điều khiển.
• Nhiều tuyến cáp đặt chung trong một máng.
• Sóng điện từ EMI và nhiễu vô tuyến RFI.

Nhờ lớp lá nhôm riêng biệt, tín hiệu trong từng cặp dây ít ảnh hưởng đến các cặp còn lại. Điều này đặc biệt quan trọng với hệ thống Cat6A, nơi cáp phải xử lý dữ liệu ở tốc độ và tần số cao hơn các chuẩn cũ.

Tuy nhiên, lớp chống nhiễu chỉ phát huy đầy đủ hiệu quả khi toàn bộ hệ thống được thi công đồng bộ. Nên sử dụng:

• Keystone Cat6A có chống nhiễu.
• Patch Panel Cat6A tương thích.
• Patch Cord có lớp bảo vệ kim loại.
• Đầu nối phù hợp với lõi 23AWG.
• Hệ thống tiếp địa được thiết kế đúng kỹ thuật.

Nếu sử dụng phụ kiện UTP hoặc không xử lý phần chống nhiễu đúng cách, hiệu quả bảo vệ tín hiệu của cáp có thể bị giảm.

Dù có cấu trúc U/FTP, đường mạng vẫn nên được bố trí tách khỏi dây điện công suất lớn. Lớp lá nhôm hỗ trợ giảm nhiễu nhưng không thay thế cho nguyên tắc phân tách hệ thống điện và dữ liệu.

Hiệu suất truyền dẫn và các tiêu chuẩn an toàn

Dây cáp mạng Cat6A U/FTP PANDUIT PUFP6X04WH-UG được thiết kế cho các hệ thống mạng tốc độ cao. Với cấu trúc Cat6A, sản phẩm phù hợp với hạ tầng Gigabit và 10 Gigabit Ethernet trong khoảng cách, thiết bị và điều kiện kết nối tương thích.

Cáp có thể được sử dụng cho các ứng dụng như:

• Gigabit Ethernet.
• 10 Gigabit Ethernet.
• Truyền video độ phân giải cao.
• Kết nối máy chủ và thiết bị lưu trữ.
• Hệ thống truyền hình.
• Hội nghị trực tuyến.
• Camera IP.
• Điện thoại VoIP.
• Mạng nội bộ doanh nghiệp.
• Kết nối giữa các switch tốc độ cao.

Hiệu suất thực tế của tuyến cáp còn phụ thuộc vào:

• Tổng chiều dài kênh truyền dẫn.
• Switch và card mạng.
• Keystone và Patch Panel.
• Dây nhảy mạng.
• Chất lượng đầu nối.
• Kỹ thuật đấu nối.
• Cách xử lý lớp lá nhôm.
• Bán kính uốn và lực kéo khi thi công.
• Mức nhiễu tại công trình.

Để hệ thống đạt tốc độ 10Gbps, toàn bộ thành phần trong kênh truyền phải có hiệu suất tương ứng. Nếu một thiết bị hoặc phụ kiện chỉ hỗ trợ tốc độ thấp hơn, hiệu suất toàn tuyến sẽ bị giới hạn theo thành phần đó.

Theo thông tin sản phẩm, lớp vỏ PVC có khả năng chịu nhiệt tốt và cáp được xếp hạng tính cháy CMP. Xếp hạng CMP thường liên quan đến cáp sử dụng trong những khu vực lưu thông không khí của công trình, nơi yêu cầu cao hơn về khả năng hạn chế cháy và khói.

Nguồn nội dung cũng đề cập sản phẩm có xếp hạng EuroClass nhưng chưa cung cấp cấp phân loại cụ thể. Khi sử dụng cho hồ sơ thiết kế hoặc nghiệm thu, cần đối chiếu chính xác trên:

• Catalogue của mã PUFP6X04WH-UG.
• Thông tin in trên thân cáp.
• Nhãn đóng gói.
• Chứng nhận của đúng lô hàng.
• Tài liệu kỹ thuật từ nhà sản xuất.

Không nên mặc định cấp EuroClass của một mã PANDUIT khác cũng áp dụng cho PUFP6X04WH-UG.

Ứng dụng và lưu ý khi thi công cáp Cat6A U/FTP

Với lõi đồng 23AWG và khả năng chống nhiễu từng cặp, sản phẩm phù hợp với nhiều hệ thống mạng chuyên nghiệp.

Các ứng dụng tiêu biểu gồm:

• Văn phòng quy mô lớn.
• Trung tâm dữ liệu nhỏ và vừa.
• Phòng máy chủ.
• Hệ thống truyền hình.
• Truyền tải video và hình ảnh.
• Camera IP độ phân giải cao.
• Mạng LAN doanh nghiệp.
• Trung tâm điều hành.
• Tòa nhà thương mại.
• Hệ thống Access Point.
• Thiết bị lưu trữ và máy chủ.
• Hệ thống điều khiển sử dụng Ethernet.

Trong văn phòng lớn, cáp đáp ứng nhu cầu chia sẻ dữ liệu, hội họp trực tuyến, sử dụng VoIP và vận hành nhiều thiết bị cùng lúc. Cấu trúc U/FTP giúp bảo vệ tín hiệu khi nhiều tuyến dây được tập trung trong máng cáp hoặc tủ rack.

Tại trung tâm dữ liệu, sản phẩm có thể dùng để kết nối switch, máy chủ và thiết bị lưu trữ. Khả năng truyền dữ liệu tốc độ cao giúp đáp ứng các tác vụ sao lưu, đồng bộ và trao đổi dữ liệu trong mạng nội bộ.

Đối với hệ thống camera IP, cáp phù hợp với những tuyến cần truyền nhiều luồng hình ảnh độ phân giải cao. Hiệu suất thực tế còn phụ thuộc vào switch, đầu ghi, thiết bị lưu trữ và tổng lưu lượng của toàn hệ thống.

Trong quá trình thi công cần lưu ý:

• Sử dụng phụ kiện đồng bộ chuẩn Cat6A.
• Chọn đầu nối tương thích với lõi 23AWG.
• Không làm rách lớp lá nhôm của từng cặp dây.
• Xử lý phần chống nhiễu và tiếp địa đúng kỹ thuật.
• Giữ nguyên độ xoắn gần điểm đấu nối.
• Không tháo xoắn các cặp dây quá dài.
• Không kéo cáp bằng lực vượt mức cho phép.
• Tránh bẻ gập tại bán kính quá nhỏ.
• Không làm dập hoặc biến dạng phần lõi.
• Duy trì khoảng cách với dây điện công suất lớn.
• Kiểm tra đúng sơ đồ màu trước khi đấu nối.
• Đo kiểm tuyến sau khi hoàn thành.

Cáp sử dụng lớp vỏ PVC nên phù hợp chủ yếu với môi trường trong nhà. Nếu cần triển khai ngoài trời, nên chọn phiên bản có vỏ PE hoặc HDPE, khả năng chống tia UV và cấu trúc hạn chế nước, hơi ẩm.

Đối với công trình yêu cầu nghiệm thu, các tuyến nên được kiểm tra bằng thiết bị đo phù hợp sau khi lắp đặt hoàn chỉnh. Việc đo kiểm giúp xác định suy hao, nhiễu xuyên âm và khả năng đáp ứng hiệu suất Cat6A của toàn bộ hệ thống.

Dây cáp mạng Cat6A U/FTP PANDUIT PUFP6X04WH-UG là giải pháp phù hợp cho những hệ thống cần tốc độ cao, lõi đồng nguyên chất và khả năng kiểm soát nhiễu mạnh. Cấu trúc 4 cặp dây 23AWG được bọc lá nhôm riêng, lớp cách điện HDPE và vỏ PVC giúp sản phẩm đáp ứng tốt mạng doanh nghiệp, trung tâm dữ liệu, hệ thống truyền hình và nhiều công trình hạ tầng mạng chuyên nghiệp.
