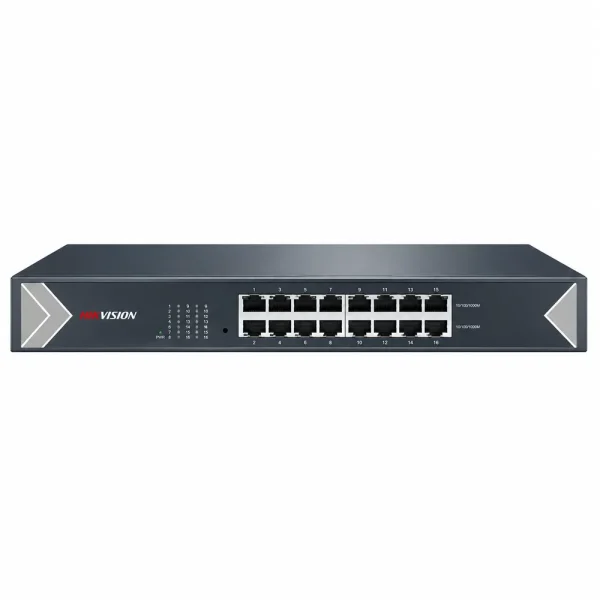

Switch POE HIKVISION 16 Cổng DS-3E0516-E

Hikvision DS-3E0516-E là switch mạng không quản lý (Unmanaged Gigabit Switch), được trang bị 16 cổng RJ45 hỗ trợ tốc độ 10/100/1000Mbps. Thiết bị có băng thông chuyển mạch 32Gbps, bảng địa chỉ MAC 8K và cơ chế chuyển tiếp Store-and-Forward. Với thiết kế vỏ kim loại, không sử dụng quạt làm mát, sản phẩm phù hợp triển khai mạng LAN tại văn phòng, cửa hàng, trường học và hệ thống camera IP có nguồn cấp riêng.

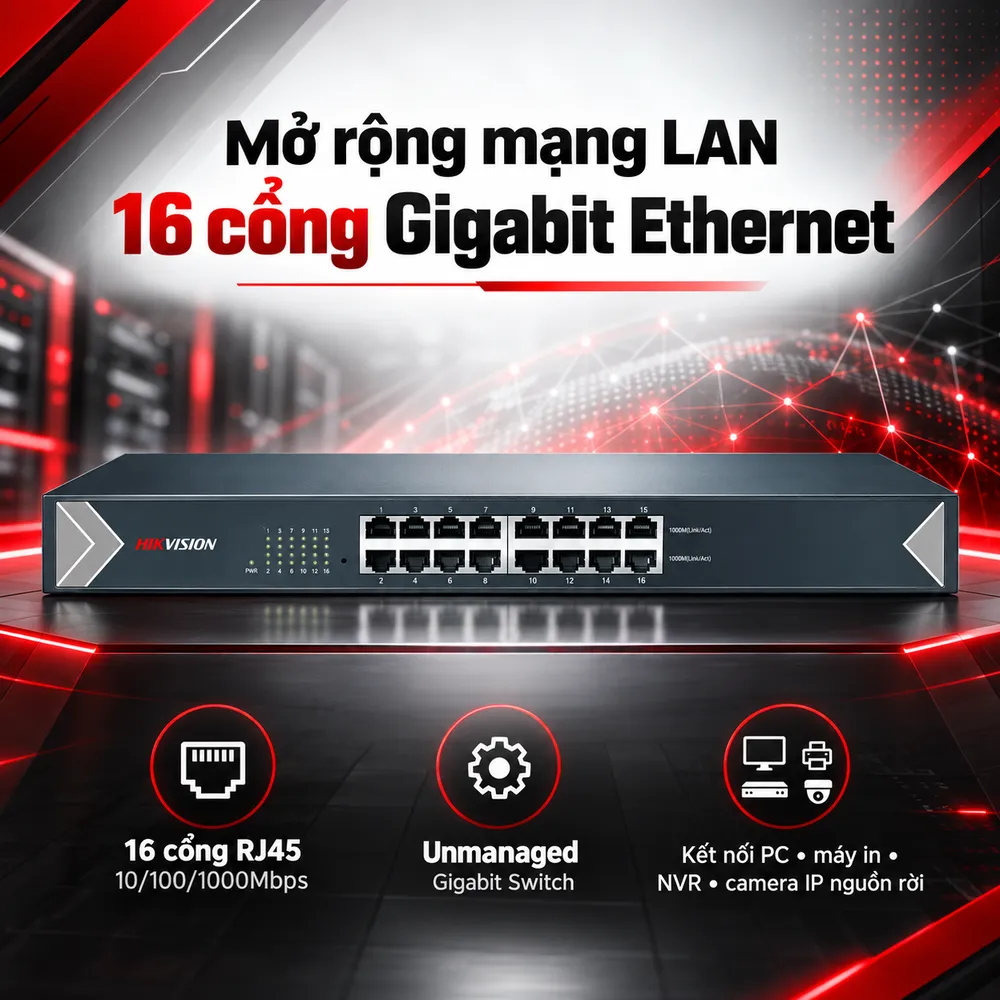

Mở rộng mạng LAN với 16 cổng Gigabit Ethernet

Hikvision DS-3E0516-E cung cấp 16 cổng RJ45, cho phép kết nối đồng thời máy tính, máy in, đầu ghi NVR, camera IP và những thiết bị sử dụng giao diện Ethernet. Các cổng hỗ trợ tự động thương lượng tốc độ 10/100/1000Mbps, giúp switch thiết lập liên kết theo khả năng của thiết bị đối diện. Khi cả hai đầu hỗ trợ Gigabit và hệ thống cáp đáp ứng yêu cầu, tốc độ liên kết có thể đạt 1000Mbps. Khác với những dòng switch Fast Ethernet chỉ hỗ trợ 100Mbps, cấu hình Gigabit phù hợp hơn với mạng nội bộ có nhu cầu truyền tệp, truy cập máy chủ hoặc trao đổi dữ liệu giữa nhiều máy tính. Trong Switch mạng, DS-3E0516-E thích hợp cho hệ thống cần mở rộng số lượng cổng Gigabit nhưng không yêu cầu cấu hình quản trị phức tạp.

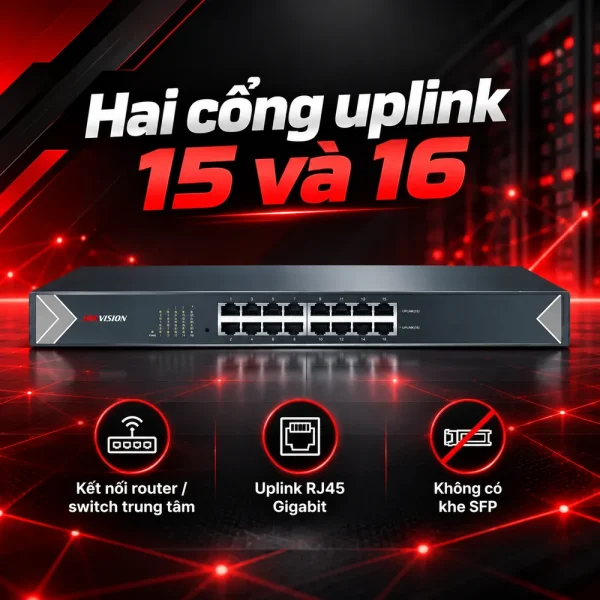

Hai cổng uplink 15 và 16 có chức năng gì?

Theo thông tin Hikvision, cổng 15 và 16 được chỉ định làm uplink, hỗ trợ kết nối switch với router, thiết bị chuyển mạch trung tâm hoặc mạng nội bộ phía trên. Đây là hai cổng Gigabit RJ45 nằm trong tổng số 16 cổng mạng của thiết bị, không phải hai cổng bổ sung. Khi sử dụng cả hai làm uplink, số cổng còn lại để kết nối thiết bị đầu cuối sẽ giảm tương ứng. Đặc biệt, DS-3E0516-E không trang bị khe SFP. Trường hợp công trình cần kết nối quang, phải sử dụng phương án chuyển đổi Ethernet sang quang hoặc lựa chọn dòng switch có giao diện SFP phù hợp. Khi kết nối nhiều switch, cần thiết kế sơ đồ mạng tránh vòng lặp Ethernet, nhất là với hệ thống không có chức năng quản lý và cấu hình giao thức dự phòng.

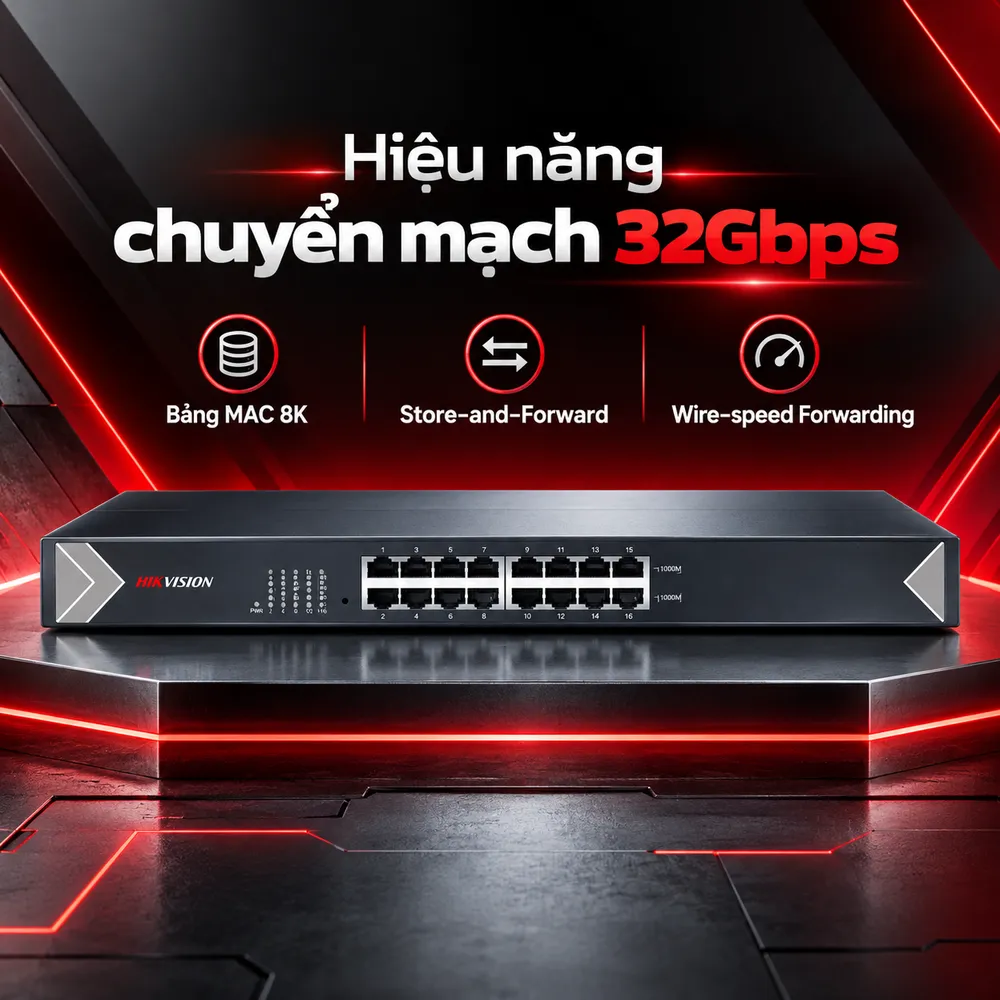

Băng thông chuyển mạch 32Gbps hỗ trợ xử lý dữ liệu ra sao?

DS-3E0516-E có băng thông mặt phẳng sau 32Gbps, thể hiện năng lực chuyển mạch nội bộ của thiết bị. Giá trị này tương ứng tổng băng thông hai chiều danh định của 16 cổng Gigabit. Hikvision công bố thiết kế Non-blocking và hỗ trợ Wire-speed Forwarding, cho phép chuyển tiếp dữ liệu ở tốc độ đường truyền trong điều kiện vận hành phù hợp. Tuy nhiên, 32Gbps không phải tốc độ riêng của từng cổng. Mỗi cổng RJ45 vẫn có tốc độ liên kết tối đa 1000Mbps, còn thông lượng thực tế phụ thuộc lưu lượng, thiết bị đầu cuối và hạ tầng cáp.

Bảng MAC 8K và cơ chế Store-and-Forward

Switch hỗ trợ bảng địa chỉ MAC 8K, kết hợp tính năng tự động học và lão hóa địa chỉ. Nhờ đó, thiết bị cập nhật thông tin chuyển tiếp khi có thiết bị kết nối hoặc rời khỏi mạng. Cơ chế Store-and-Forward cho phép switch tiếp nhận và kiểm tra khung Ethernet trước khi gửi đến cổng đích. Phương thức này giúp hạn chế chuyển tiếp khung lỗi, hỗ trợ hoạt động của hệ thống mạng nội bộ. Dung lượng bảng MAC không nên được hiểu là cam kết kết nối đồng thời 8.000 thiết bị với hiệu năng không đổi.

Thiết kế không quản lý phù hợp với những hệ thống nào?

Hikvision DS-3E0516-E thuộc nhóm Unmanaged Switch, hỗ trợ cắm và sử dụng mà không cần đăng nhập giao diện cấu hình. Kỹ thuật viên chỉ cần cấp nguồn, kết nối dây mạng và kiểm tra đèn trạng thái cổng. Thiết bị tự xử lý việc học địa chỉ MAC và chuyển tiếp khung dữ liệu Ethernet. Sản phẩm hỗ trợ các tiêu chuẩn IEEE 802.3, IEEE 802.3u, IEEE 802.3ab và IEEE 802.3x. Chức năng điều khiển luồng hỗ trợ phối hợp truyền nhận dữ liệu trong kết nối Ethernet tương thích. Tuy nhiên, DS-3E0516-E không phải switch managed. Nếu hệ thống cần tạo VLAN, quản lý SNMP, cấu hình QoS theo chính sách hoặc giám sát băng thông từng cổng, cần chọn thiết bị có quản lý phù hợp.

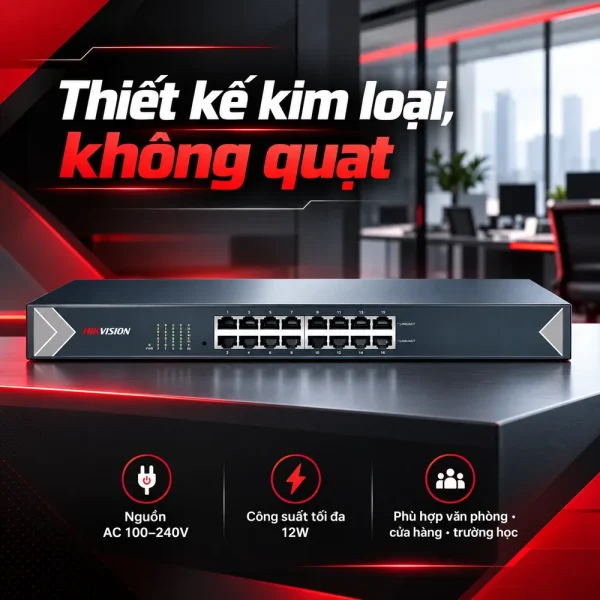

Vỏ kim loại, không quạt và công suất tiêu thụ 12W

Switch có kích thước 440 × 178,8 × 44mm, sử dụng vỏ kim loại để bảo vệ các thành phần bên trong. Thiết kế không quạt giúp loại bỏ tiếng ồn từ quạt tản nhiệt, phù hợp lắp đặt tại văn phòng hoặc những khu vực yêu cầu hạn chế tiếng ồn cơ học. Thiết bị sử dụng nguồn điện AC 100–240V, tần số 50/60Hz, với công suất tiêu thụ tối đa 12W theo công bố của Hikvision. Nhiệt độ hoạt động từ 0°C đến 40°C, độ ẩm 10–90% không ngưng tụ. Khi lắp đặt trong tủ mạng, cần duy trì không gian thông gió và tránh môi trường có nước hoặc nhiệt độ vượt giới hạn.

Ứng dụng DS-3E0516-E trong văn phòng và hệ thống camera IP

Với 16 cổng Gigabit, thiết bị phù hợp mạng văn phòng có nhiều máy tính, máy in mạng và thiết bị lưu trữ cần kết nối Ethernet. Trong hệ thống giám sát, DS-3E0516-E có thể kết nối camera IP, đầu ghi NVR và máy tính quản lý để truyền dữ liệu hình ảnh. Tuy nhiên, camera phải có nguồn cấp riêng hoặc sử dụng bộ cấp PoE phù hợp bởi switch không hỗ trợ PoE. Sản phẩm cũng phù hợp trường học, cửa hàng hoặc mạng nội bộ doanh nghiệp cần tăng số lượng cổng nhưng không yêu cầu quản lý lớp 2 nâng cao. Khi triển khai, cần kiểm tra số lượng thiết bị, nhu cầu băng thông và chiều dài đường cáp. Với kết nối Gigabit trên cáp đồng, nên sử dụng hệ thống cáp Cat5e hoặc Cat6 đáp ứng yêu cầu kỹ thuật.

Lựa chọn Switch Hikvision DS-3E0516-E tại HulaTech

DS-3E0516-E phù hợp khi cần 16 cổng Gigabit, băng thông chuyển mạch 32Gbps và khả năng sử dụng ngay mà không phải cấu hình. Trước khi lựa chọn, cần xác nhận thiết bị đầu cuối có cần PoE hay không, số cổng dự kiến sử dụng và yêu cầu kết nối về mạng trung tâm. Đối với mạng cần cấp nguồn camera qua Ethernet hoặc sử dụng VLAN, nên cân nhắc model khác có tính năng tương ứng. HulaTech hỗ trợ tư vấn lựa chọn Switch Hikvision DS-3E0516-E, kiểm tra phương án kết nối và phụ kiện cáp mạng theo yêu cầu thực tế. Khách hàng có thể liên hệ để nhận báo giá và thông tin cấu hình phù hợp công trình.
