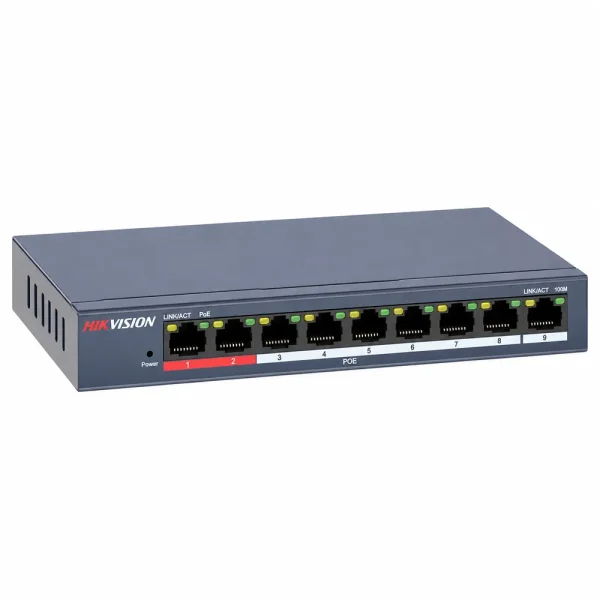

Switch POE 8 Cổng HIKVION DS-3E0109P-E(C)

Switch PoE Hikvision DS-3E0109P-E(C) là thiết bị chuyển mạch không quản lý (Unmanaged PoE Switch), trang bị 8 cổng RJ45 PoE 10/100Mbps và 1 cổng uplink Ethernet 100Mbps. Sản phẩm hỗ trợ IEEE 802.3af/at, khả năng chuyển mạch 1,8Gbps và cấp nguồn trực tiếp cho camera IP qua cáp mạng. Với thiết kế nhỏ gọn, thiết bị phù hợp hệ thống giám sát tại cửa hàng, văn phòng và khu vực cần tập trung nhiều camera.

DS-3E0109P-E(C) đáp ứng nhu cầu kết nối nào?

Trong hệ thống camera IP, việc cấp nguồn và truyền dữ liệu thường yêu cầu hai đường kết nối riêng. Công nghệ Power over Ethernet (PoE) cho phép sử dụng cùng một tuyến cáp Ethernet để thực hiện hai chức năng. Hikvision DS-3E0109P-E(C) cung cấp tám cổng PoE dành cho camera hoặc thiết bị mạng tương thích. Cổng uplink còn lại kết nối về đầu ghi NVR, router hoặc thiết bị chuyển mạch trung tâm. Các cổng hỗ trợ tốc độ 10/100Mbps, phù hợp với nhiều hệ thống giám sát sử dụng Fast Ethernet. Tuy nhiên, sản phẩm không hỗ trợ Gigabit nên cần tính tổng lưu lượng hình ảnh trước khi triển khai. Khi lựa chọn Switch mạng cho hệ thống camera, cần kiểm tra đồng thời số cổng, tốc độ uplink và ngân sách PoE để xác định khả năng đáp ứng của thiết bị.

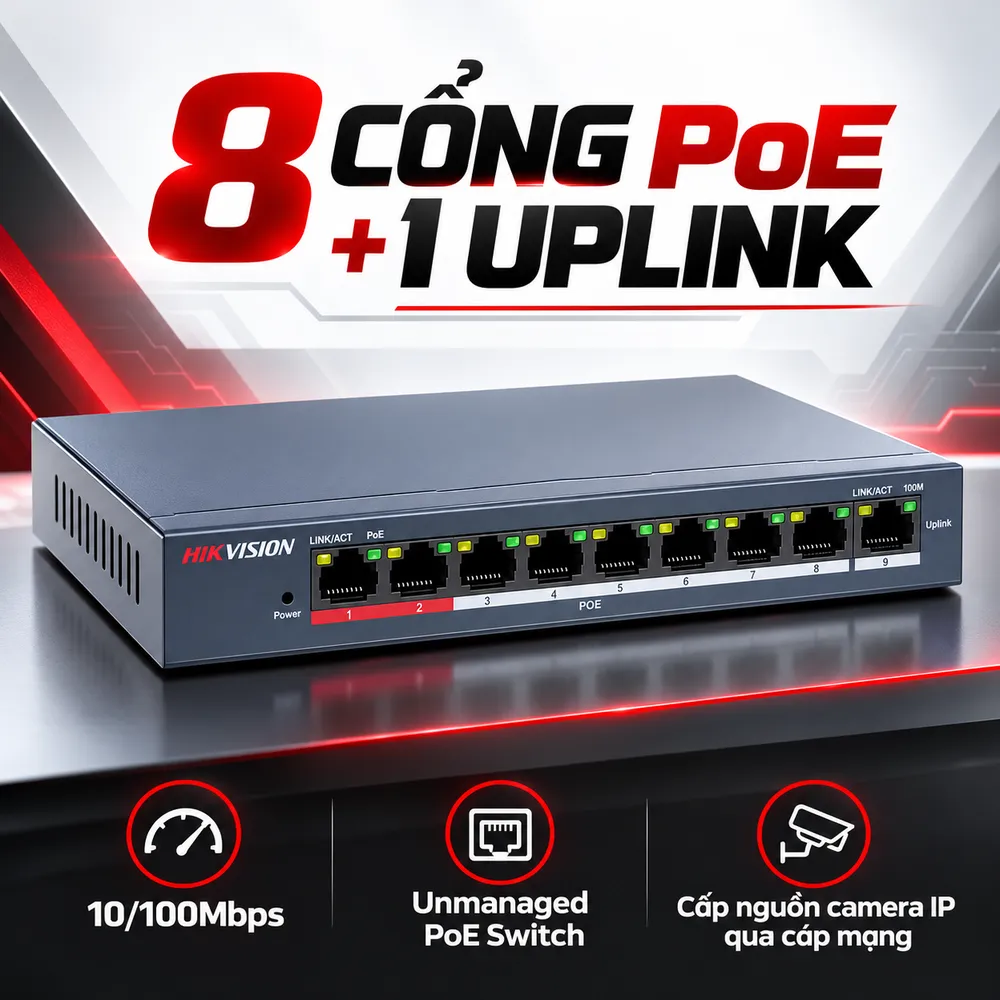

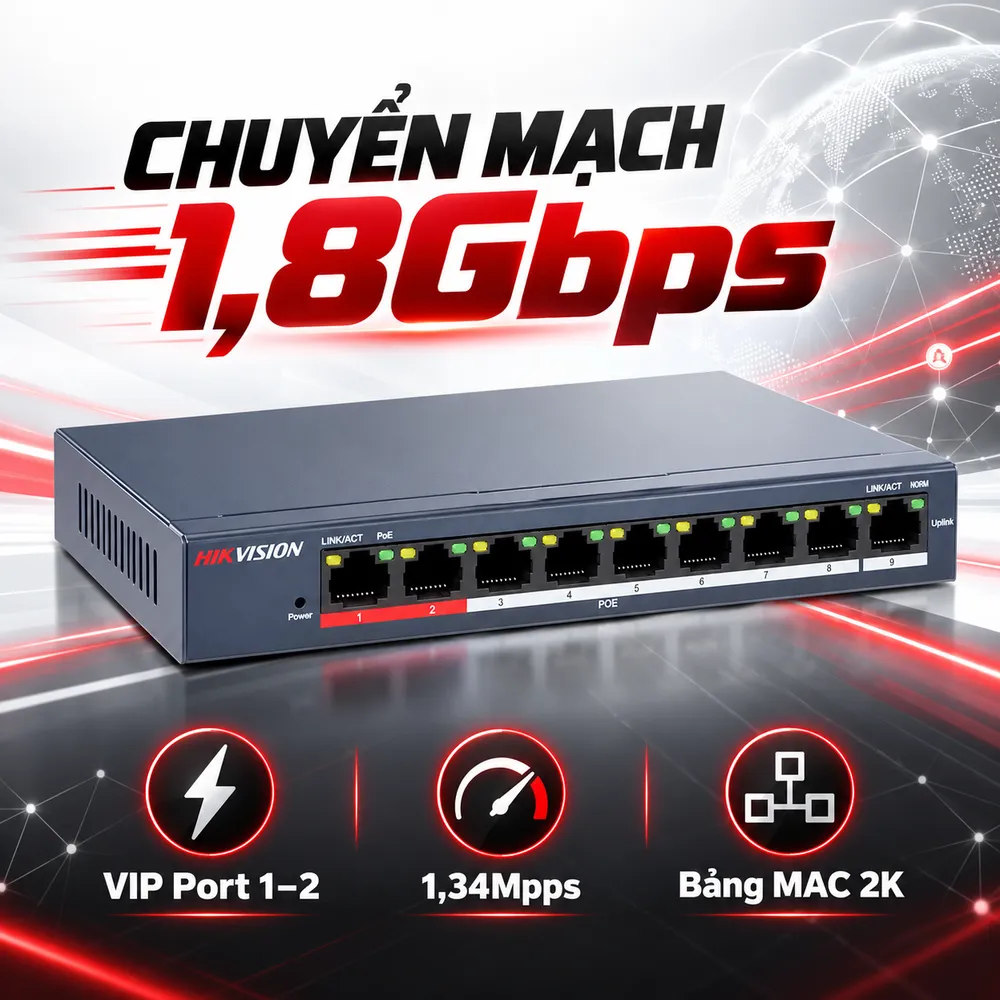

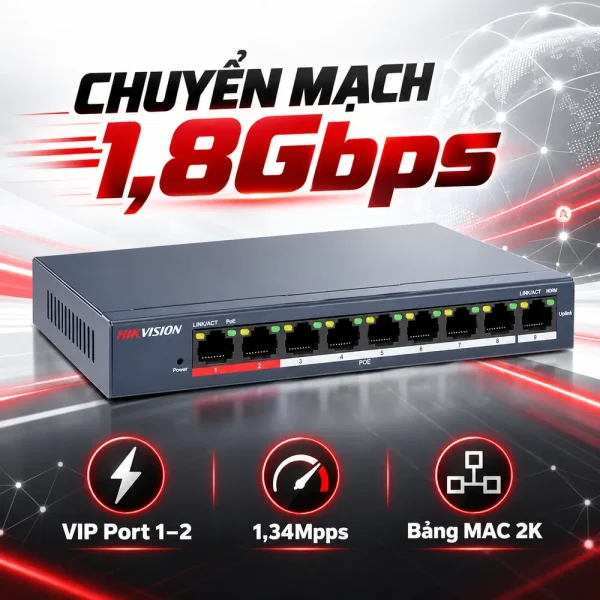

Cấu hình 8 cổng PoE và khả năng chuyển mạch 1,8Gbps

DS-3E0109P-E(C) được trang bị tám cổng PoE RJ45 10/100Mbps và một cổng uplink RJ45 cùng tốc độ. Thiết bị có khả năng chuyển mạch 1,8Gbps và tốc độ chuyển tiếp gói tin 1,34Mpps. Đây là các thông số phản ánh năng lực xử lý dữ liệu nội bộ, không đồng nghĩa từng cổng đạt tốc độ 1,8Gbps. Theo datasheet Hikvision, bộ nhớ đệm đạt 1Mbit và bảng địa chỉ MAC hỗ trợ 2K địa chỉ.

Cơ chế chuyển tiếp và quản lý địa chỉ MAC

Switch hoạt động ở lớp 2, sử dụng địa chỉ MAC để xác định cổng chuyển tiếp dữ liệu. Thiết bị tự học địa chỉ của các thiết bị kết nối, giảm nhu cầu thao tác cấu hình thủ công. Vì thuộc dòng không quản lý, DS-3E0109P-E(C) phù hợp với hệ thống cần kết nối đơn giản. Người dùng không có các chức năng cấu hình VLAN hoặc quản trị từ xa như trên switch managed.

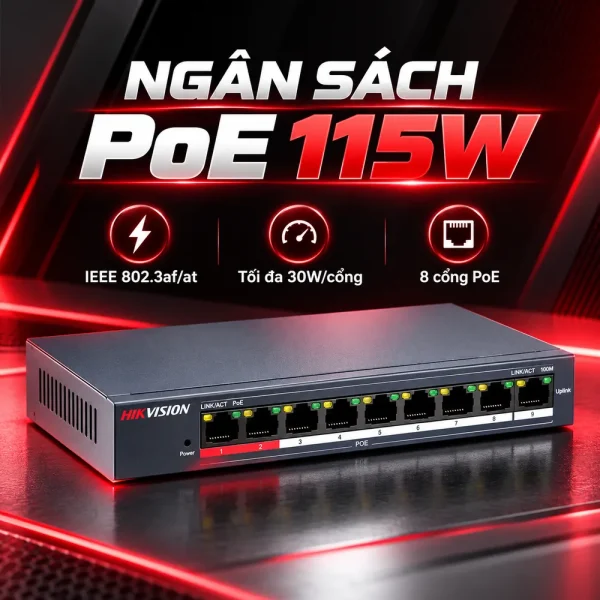

Công nghệ PoE IEEE 802.3af/at và ngân sách cấp nguồn

Hikvision DS-3E0109P-E(C) hỗ trợ chuẩn cấp nguồn IEEE 802.3af và IEEE 802.3at, với công suất tối đa 30W trên mỗi cổng PoE. Theo datasheet ngày 08/03/2024, tổng ngân sách PoE là 115W. Đây là mức công suất chia sẻ giữa tám cổng, không phải công suất riêng cho từng thiết bị.

Tính công suất khi kết nối nhiều camera

Giả sử hệ thống có tám camera sử dụng tối đa 10W mỗi chiếc. Tổng nhu cầu cấp nguồn là 80W, nằm trong giới hạn 115W của switch. Nếu tám camera cùng yêu cầu 18W, tổng tải tăng lên 144W và vượt ngân sách cho phép. Vì vậy, trước khi lắp đặt, cần kiểm tra công suất cực đại trên datasheet camera, đặc biệt khi đèn hồng ngoại hoặc các chức năng phụ trợ hoạt động. Switch còn hỗ trợ quản lý công suất PoE, giúp kiểm soát việc phân phối nguồn khi tải vượt giới hạn. Tuy nhiên, chức năng này không thay thế bước tính toán công suất trước khi thi công.

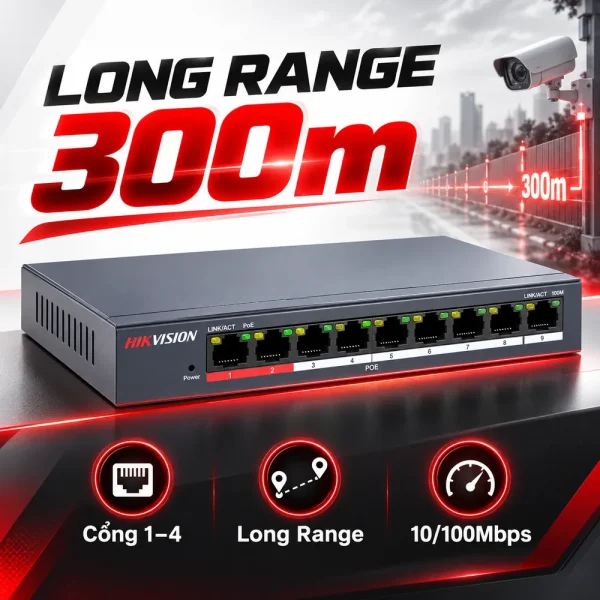

Chế độ truyền xa phục vụ camera đặt cách tủ mạng

Ở kết nối Ethernet đồng thông thường, chiều dài tuyến cáp được thiết kế tối đa 100m. Khi camera nằm xa tủ kỹ thuật, khoảng cách này có thể không đáp ứng nhu cầu. DS-3E0109P-E(C) hỗ trợ chế độ Long Range, cho phép mở rộng đường truyền đến 300m trên cổng 1–4 theo datasheet Hikvision năm 2024. Khoảng cách thực tế phụ thuộc loại cáp, chất lượng đầu nối và thiết bị camera. Chế độ truyền xa cũng có thể làm giảm tốc độ liên kết so với hoạt động thông thường. Kỹ thuật viên cần kiểm tra bitrate video và chất lượng nguồn tại camera trước khi nghiệm thu, đặc biệt với tuyến dài hoặc camera có mức tiêu thụ điện lớn.

Cổng VIP và khả năng ưu tiên lưu lượng video

Một đặc điểm của DS-3E0109P-E(C) là hỗ trợ chức năng VIP Port trên cổng 1 và 2. Khi tài nguyên băng thông không đáp ứng toàn bộ lưu lượng, dữ liệu từ các cổng VIP được ưu tiên chuyển tiếp. Tính năng này phù hợp với camera tại vị trí cần theo dõi thường xuyên như cửa ra vào hoặc quầy giao dịch. Tuy nhiên, cơ chế ưu tiên không làm tăng tốc độ vật lý của cổng. Nếu tổng bitrate camera vượt khả năng uplink 100Mbps, người triển khai vẫn cần điều chỉnh lưu lượng hoặc lựa chọn thiết bị có băng thông cao hơn.

Thiết kế kim loại, chống xung 6kV và điều kiện hoạt động

Hikvision DS-3E0109P-E(C) sử dụng vỏ kim loại và thiết kế không quạt, hạn chế tiếng ồn cơ học trong quá trình vận hành. Theo datasheet, thiết bị có kích thước 170 × 27,6 × 93,1mm, trọng lượng tịnh khoảng 0,35kg và hỗ trợ đặt bàn hoặc treo tường. Switch sử dụng nguồn 48VDC, 2,5A, công suất tiêu thụ tối đa 120W. Nhiệt độ hoạt động từ 0°C đến 40°C, độ ẩm 5–95% không ngưng tụ. Khả năng chống xung lan truyền 6kV giúp tăng mức bảo vệ thiết bị trước những xung điện theo điều kiện thử nghiệm. Tuy nhiên, không thể thay thế hệ thống tiếp địa hoặc thiết bị chống sét lan truyền chuyên dụng. Khi lắp đặt, cần bố trí switch tại nơi khô ráo, thông gió và bảo đảm nguồn điện phù hợp.

Ứng dụng thực tế và lựa chọn tại HulaTech

DS-3E0109P-E(C) phù hợp hệ thống camera IP tại cửa hàng, văn phòng nhỏ, nhà ở và các điểm giám sát cần tập trung tối đa tám kết nối PoE. Thiết bị cũng có thể cấp nguồn cho điện thoại IP hoặc điểm truy cập Wi-Fi tương thích, miễn đáp ứng giới hạn tốc độ và công suất. Trước khi lựa chọn, cần kiểm tra số lượng camera, ngân sách PoE, chiều dài cáp và tổng băng thông truyền về đầu ghi. HulaTech hỗ trợ tư vấn lựa chọn Switch PoE Hikvision DS-3E0109P-E(C), đối chiếu yêu cầu cấp nguồn và phương án kết nối theo công trình. Khách hàng có thể liên hệ để nhận báo giá và thông tin kỹ thuật của phiên bản sản phẩm đang cung cấp.
