Switch POE HIKVISION 24 Cổng DS-3E0524-E

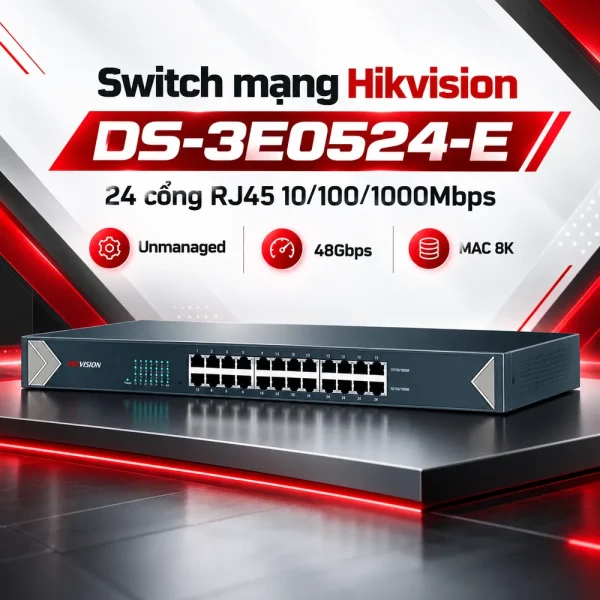

Hikvision DS-3E0524-E là switch mạng không quản lý (Unmanaged Switch), trang bị 24 cổng RJ45 hỗ trợ tốc độ 10/100/1000Mbps. Thiết bị có khả năng chuyển mạch 48Gbps, bảng địa chỉ MAC 8K và cơ chế chuyển tiếp Store-and-Forward. Với thiết kế vỏ kim loại, không sử dụng quạt làm mát, sản phẩm phù hợp triển khai mạng LAN tại văn phòng, cửa hàng, trường học và hệ thống camera IP có nguồn cấp riêng.

Cấu hình 24 cổng Gigabit đáp ứng nhu cầu mở rộng mạng LAN

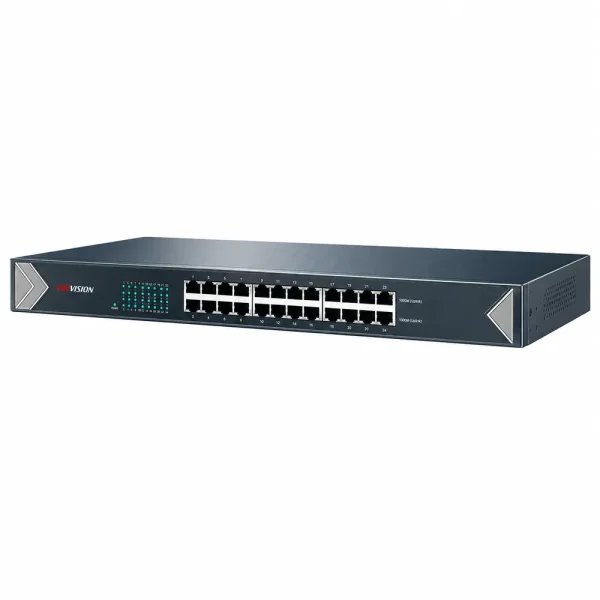

DS-3E0524-E được trang bị 24 cổng RJ45, mỗi cổng hỗ trợ tự động thương lượng tốc độ 10/100/1000Mbps. Thiết bị có thể kết nối máy tính, máy in mạng, đầu ghi NVR, máy chủ hoặc các thiết bị Ethernet khác trong cùng hệ thống. Khả năng tự động thương lượng giúp switch thiết lập tốc độ liên kết phù hợp với thiết bị đầu cuối. Khi cả hai đầu hỗ trợ Gigabit và hệ thống cáp đáp ứng yêu cầu, kết nối có thể hoạt động ở tốc độ 1000Mbps. Trong danh mục Switch mạng, Hikvision DS-3E0524-E phù hợp nhu cầu mở rộng số lượng cổng mạng Gigabit mà không cần thiết lập cấu hình quản trị phức tạp. Một điểm cần lưu ý là sản phẩm không tích hợp cấp nguồn PoE. Vì vậy, những camera IP hoặc điểm truy cập Wi-Fi cần cấp điện qua cáp mạng phải sử dụng thiết bị cấp nguồn tương thích riêng.

Vai trò của hai cổng uplink trong hệ thống mạng

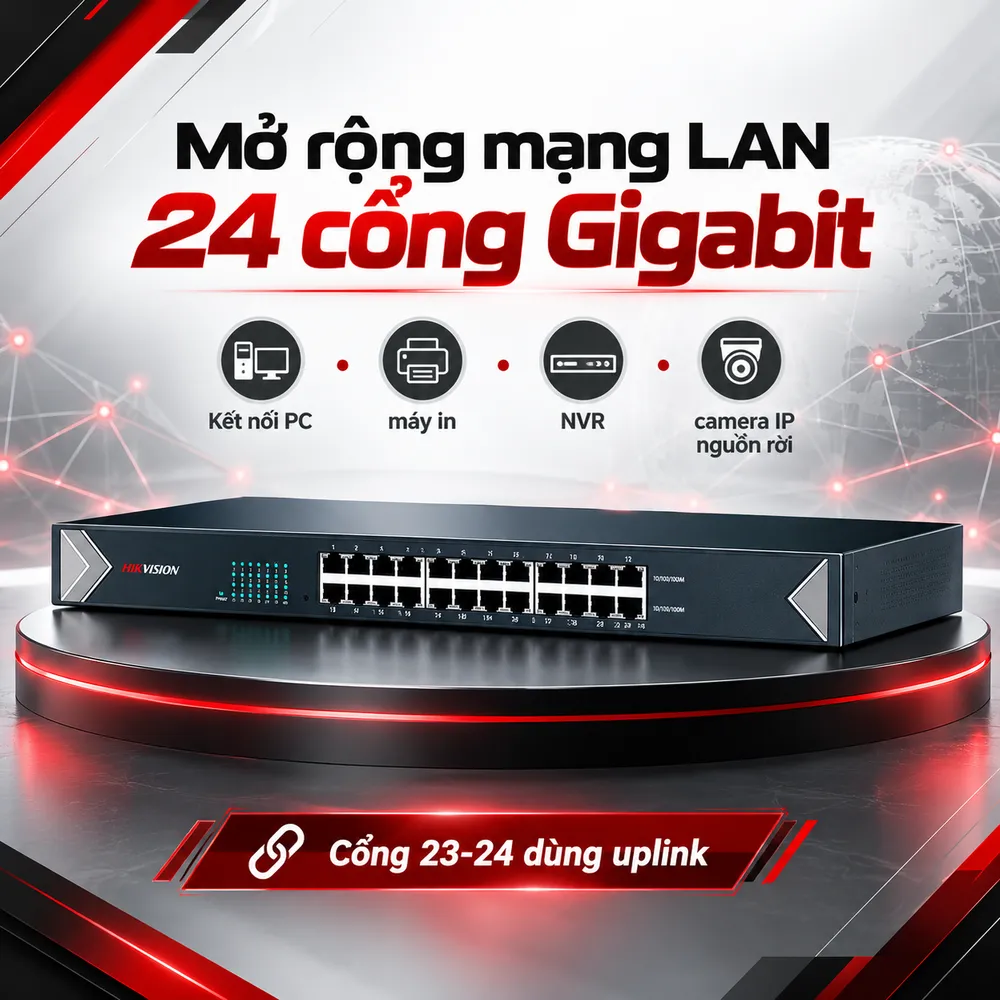

Theo thông tin Hikvision, cổng 23 và 24 được chỉ định cho kết nối uplink. Đây vẫn là hai cổng RJ45 Gigabit nằm trong tổng số 24 cổng của switch, không phải hai cổng được bổ sung riêng biệt. Người triển khai có thể sử dụng các cổng này để kết nối router, switch trung tâm hoặc thiết bị mạng khác. Tốc độ Gigabit hỗ trợ tập trung lưu lượng từ các thiết bị truy cập. Khi kết nối nhiều switch, cần thiết kế sơ đồ mạng hợp lý nhằm tránh vòng lặp Ethernet. DS-3E0524-E là thiết bị không quản lý nên không nên mặc định có các chức năng điều khiển vòng lặp hoặc tổng hợp liên kết như switch managed. Sản phẩm cũng không có khe SFP tích hợp. Nếu công trình cần sử dụng cáp quang, phải lựa chọn phương án chuyển đổi hoặc thiết bị có cổng quang phù hợp.

Băng thông chuyển mạch 48Gbps và khả năng xử lý dữ liệu

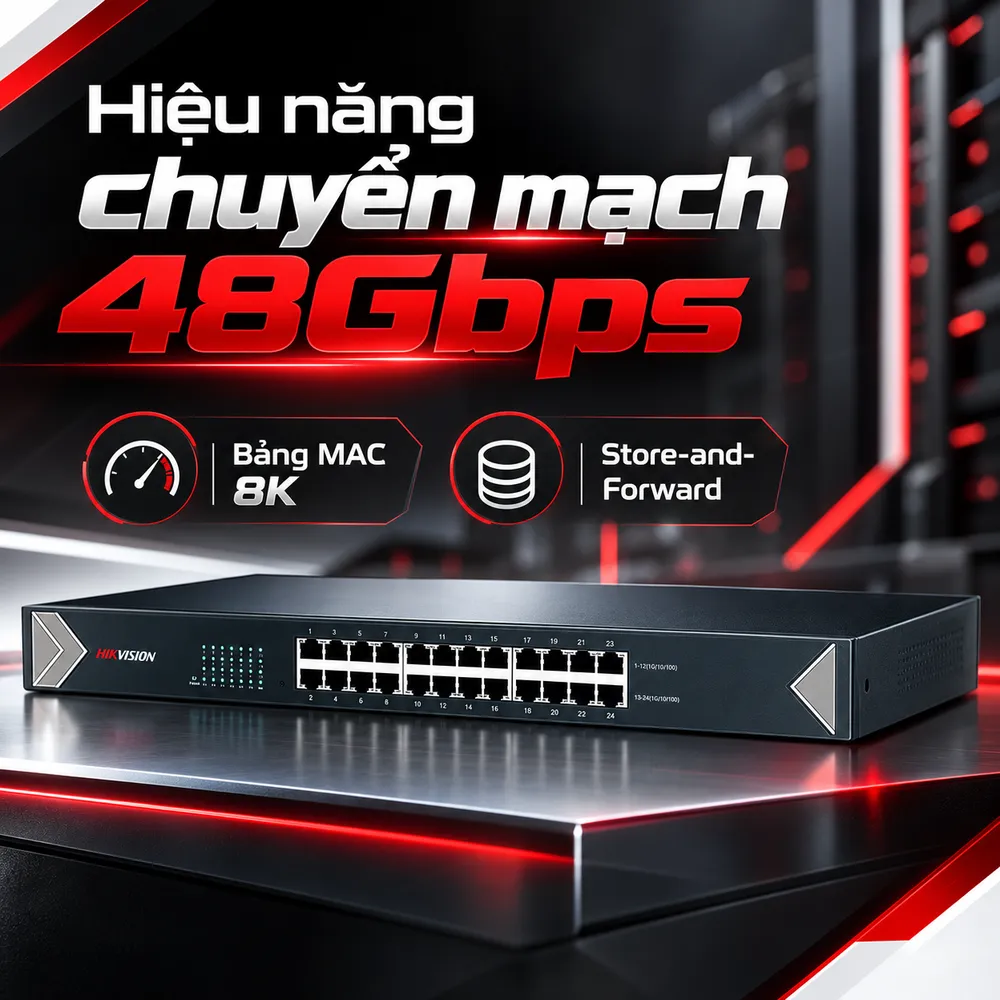

Hikvision công bố DS-3E0524-E có băng thông chuyển mạch 48Gbps. Đây là thông số thể hiện năng lực chuyển mạch nội bộ, tương ứng tổng băng thông hai chiều danh định của 24 cổng Gigabit. Thiết bị sử dụng kiến trúc chuyển tiếp không chặn ở điều kiện công bố, hỗ trợ các kết nối Ethernet hoạt động đồng thời trong giới hạn phần cứng. Bảng địa chỉ MAC 8K cho phép switch học và lưu trữ địa chỉ thiết bị trong mạng nội bộ. Cơ chế tự động học và lão hóa địa chỉ MAC hỗ trợ cập nhật thông tin chuyển tiếp khi có thay đổi kết nối.

Cơ chế Store-and-Forward hoạt động như thế nào?

Store-and-Forward là phương thức switch tiếp nhận toàn bộ khung Ethernet, kiểm tra thông tin trước khi chuyển đến cổng đích. Cơ chế này giúp hạn chế việc chuyển tiếp những khung dữ liệu bị lỗi. Tuy nhiên, không thể kết luận hệ thống sẽ không xảy ra nghẽn mạng trong mọi trường hợp. Tốc độ truyền tải thực tế còn phụ thuộc thiết bị đầu cuối, chất lượng cáp, lưu lượng đồng thời và băng thông của từng đường kết nối.

Thiết kế không quản lý giúp đơn giản hóa triển khai

Hikvision DS-3E0524-E thuộc dòng Unmanaged Gigabit Switch. Người dùng có thể kết nối nguồn điện, cáp mạng và thiết bị đầu cuối để thiết lập mạng Ethernet mà không cần đăng nhập giao diện quản trị. Sản phẩm hỗ trợ các tiêu chuẩn IEEE 802.3, IEEE 802.3u và IEEE 802.3x theo tài liệu Hikvision. Chức năng điều khiển luồng IEEE 802.3x hỗ trợ xử lý tình huống thiết bị nhận cần kiểm soát lưu lượng truyền đến. Thiết kế không quản lý phù hợp với mạng có cấu trúc đơn giản, nơi yêu cầu chính là mở rộng số cổng. Ngược lại, nếu cần cấu hình VLAN, giám sát SNMP, giới hạn băng thông từng cổng hoặc thiết lập chính sách QoS, nên lựa chọn switch managed có các chức năng tương ứng.

Vỏ kim loại, không quạt và mức tiêu thụ điện 18W

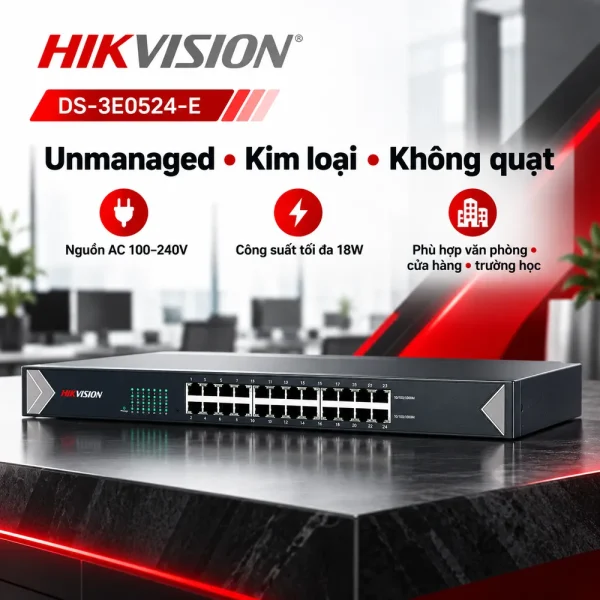

DS-3E0524-E có vỏ kim loại với kích thước 440 × 178,8 × 44mm. Thiết kế không sử dụng quạt giúp loại bỏ tiếng ồn từ quạt làm mát và giảm nhu cầu bảo trì bộ phận này. Thiết bị sử dụng nguồn điện AC 100–240V, tần số 50/60Hz, công suất tiêu thụ tối đa 18W theo thông tin Hikvision Việt Nam. Dải nhiệt độ hoạt động được công bố từ 0°C đến 40°C, độ ẩm 10–90% không ngưng tụ. Vì vậy, switch phù hợp không gian trong nhà có thông gió, tránh tiếp xúc trực tiếp với nước hoặc nhiệt độ vượt giới hạn. Khi lắp đặt trong tủ mạng, cần bố trí dây nguồn và cáp Ethernet gọn gàng, đồng thời duy trì không gian tản nhiệt cần thiết.

Ứng dụng của Hikvision DS-3E0524-E trong thực tế

Với 24 cổng Gigabit, sản phẩm có thể triển khai tại văn phòng nhiều máy tính, phòng học, cửa hàng hoặc hệ thống mạng nội bộ của doanh nghiệp. Trong hệ thống camera IP, switch đảm nhiệm truyền dữ liệu giữa camera, đầu ghi và thiết bị quản lý. Camera phải được cấp nguồn riêng hoặc thông qua bộ cấp PoE phù hợp trước khi kết nối vào switch. DS-3E0524-E cũng hỗ trợ kết nối các thiết bị lưu trữ mạng, máy in và điểm truy cập Wi-Fi có nguồn điện riêng. Trước khi lựa chọn, cần xác định số lượng thiết bị, yêu cầu băng thông, nhu cầu PoE và khả năng mở rộng. Đối với hệ thống cần cấp nguồn trực tiếp cho camera, nên lựa chọn switch PoE thay vì model này. HulaTech hỗ trợ tư vấn lựa chọn Hikvision DS-3E0524-E, kiểm tra yêu cầu kết nối và cung cấp báo giá theo số lượng thiết bị. Khách hàng có thể liên hệ để đối chiếu cấu hình switch, phụ kiện cáp mạng và phương án triển khai phù hợp công trình.
