Switch POE Không Quản Lý 8 Cổng HIKVISION DS-3E0109P-E

Hikvision DS-3E0109P-E là switch PoE không quản lý (Unmanaged PoE Switch) với tám cổng RJ45 10/100Mbps cấp nguồn và một cổng uplink RJ45 10/100Mbps. Thiết bị hỗ trợ IEEE 802.3af/at, ngân sách PoE 123W, chế độ truyền xa 250m và hai cổng ưu tiên dữ liệu. Cấu hình này phù hợp các hệ thống camera IP quy mô nhỏ cần triển khai nhanh, không yêu cầu cấu hình VLAN hoặc quản trị qua phần mềm.

Bố trí 9 cổng Ethernet trong hệ thống giám sát

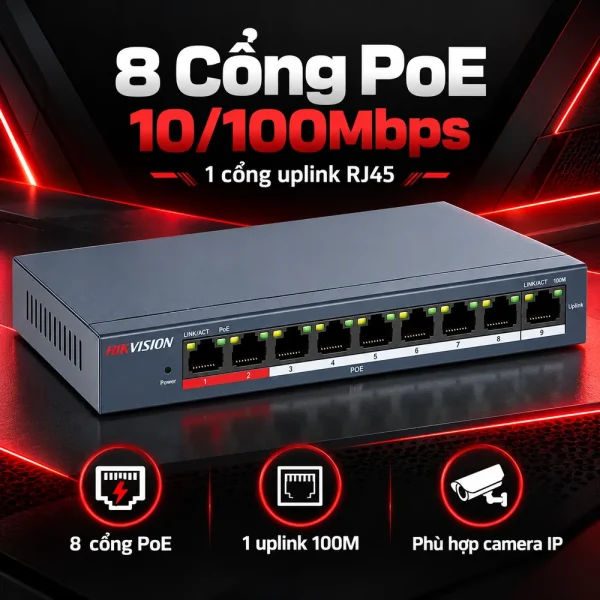

DS-3E0109P-E có tổng cộng chín cổng mạng, gồm tám cổng PoE kết nối camera, điện thoại IP hoặc thiết bị nhận nguồn tương thích và một cổng uplink để nối về đầu ghi NVR, router hay switch trung tâm. Toàn bộ cổng hoạt động ở tốc độ Fast Ethernet, không phải Gigabit. Với cơ chế cắm và chạy, người lắp đặt chỉ cần kết nối thiết bị đầu cuối, dây uplink và bộ nguồn. Switch tự xử lý chuyển tiếp khung Ethernet mà không cần tạo tài khoản quản trị. Tuy nhiên, dòng không quản lý không hỗ trợ thay đổi cấu hình bằng giao diện web, nên cần xác định rõ yêu cầu vận hành khi thiết kế. Trong nhóm Switch mạng, DS-3E0109P-E thích hợp khi cần tám cổng cấp nguồn và mạng hiện hữu chỉ yêu cầu đường kết nối 100Mbps.

Cấp nguồn PoE 123W và cơ chế ưu tiên cổng

Tính ngân sách điện theo công suất thiết bị

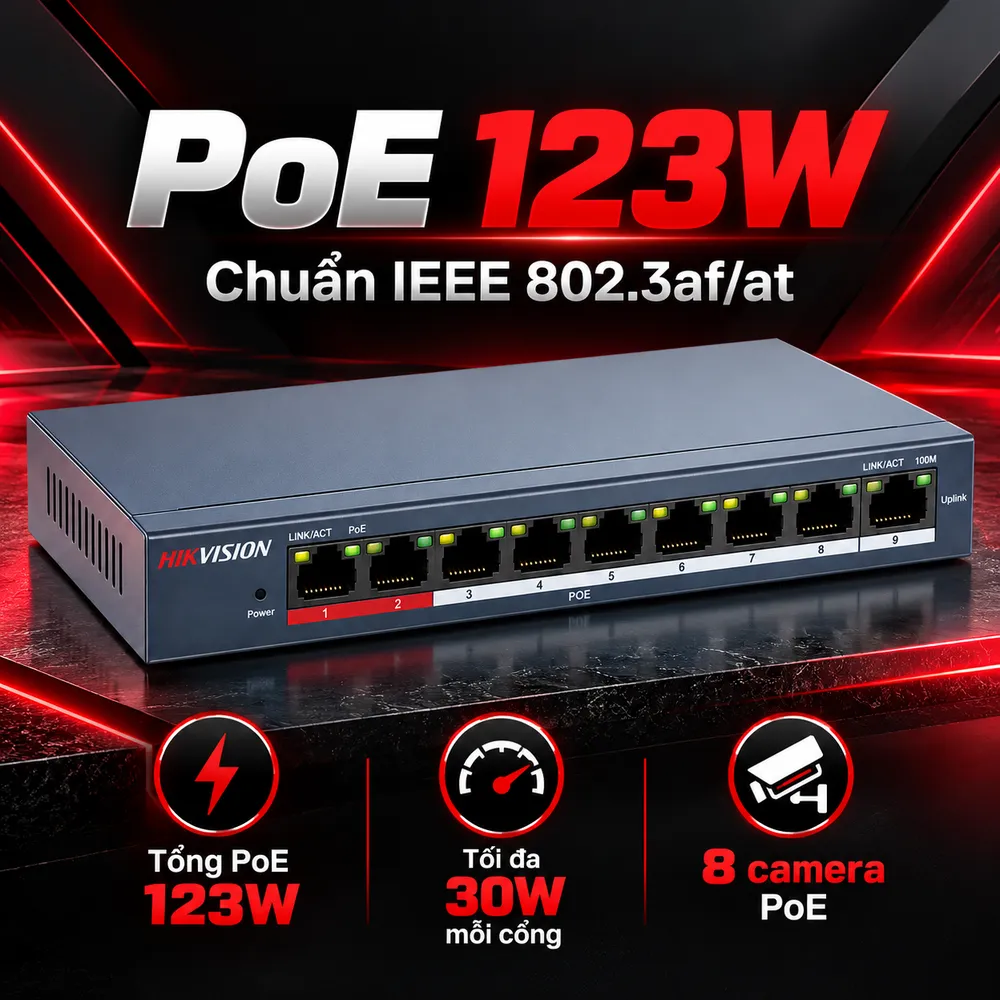

Switch hỗ trợ các chuẩn IEEE 802.3af và IEEE 802.3at, với mức cấp nguồn tối đa 30W trên từng cổng theo tài liệu Hikvision. Tuy nhiên, tổng ngân sách 123W được chia sẻ giữa tám cổng; không thể đồng thời cấp 30W cho cả tám thiết bị. Chẳng hạn, tám camera có mức tiêu thụ cực đại 12W cần tổng cộng 96W, còn tám thiết bị yêu cầu 20W sẽ cần 160W và vượt ngân sách. Cần đối chiếu nhãn nguồn hoặc datasheet của đúng model, cộng tải dự kiến và chừa dự phòng phù hợp. Nguồn cấp cho switch được công bố là 51VDC, 2,5A; nên sử dụng bộ nguồn đúng thông số thay vì tự thay thế bằng adapter không rõ khả năng cấp dòng. Với camera có công suất biến thiên, chỉ kiểm tra mức tiêu thụ lúc ban ngày có thể dẫn đến thiếu nguồn vào ban đêm.

Hai cổng ưu tiên dành cho lưu lượng quan trọng

Cổng 1 và 2 được nhà sản xuất xác định là cổng ưu tiên cao. Khi xuất hiện cạnh tranh tài nguyên chuyển tiếp, cơ chế ưu tiên có thể hỗ trợ lưu lượng trên những cổng này. Cần phân biệt ưu tiên dữ liệu với tăng tốc độ vật lý: cổng ưu tiên vẫn giới hạn ở 100Mbps.

Khả năng chuyển mạch 1,8Gbps có ý nghĩa gì?

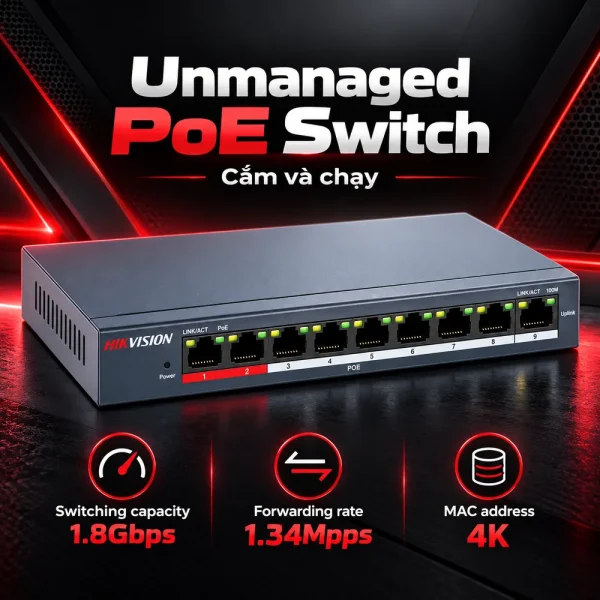

DS-3E0109P-E có switching capacity 1,8Gbps, tốc độ chuyển tiếp tối đa 1,34Mpps và bảng địa chỉ MAC 4K. Thiết bị dùng phương thức store-and-forward, tiếp nhận khung dữ liệu rồi kiểm tra trước khi chuyển đến cổng đích. Các thông số trên mô tả năng lực chuyển mạch nội bộ, không biến cổng uplink 100Mbps thành đường truyền 1,8Gbps. Số liệu chuyển mạch cũng không thay thế kết quả kiểm tra tải thực tế khi nhiều luồng video hoạt động cùng lúc. Khi tám camera cùng gửi hình ảnh về NVR đặt bên ngoài switch, lưu lượng cộng dồn phải đi qua uplink 100Mbps. Cần cộng bitrate chính của tất cả camera, tính cả lưu lượng phát sinh và dự phòng để xác định đường truyền có đủ hay không.

Chế độ Extend 250m và giới hạn cần biết

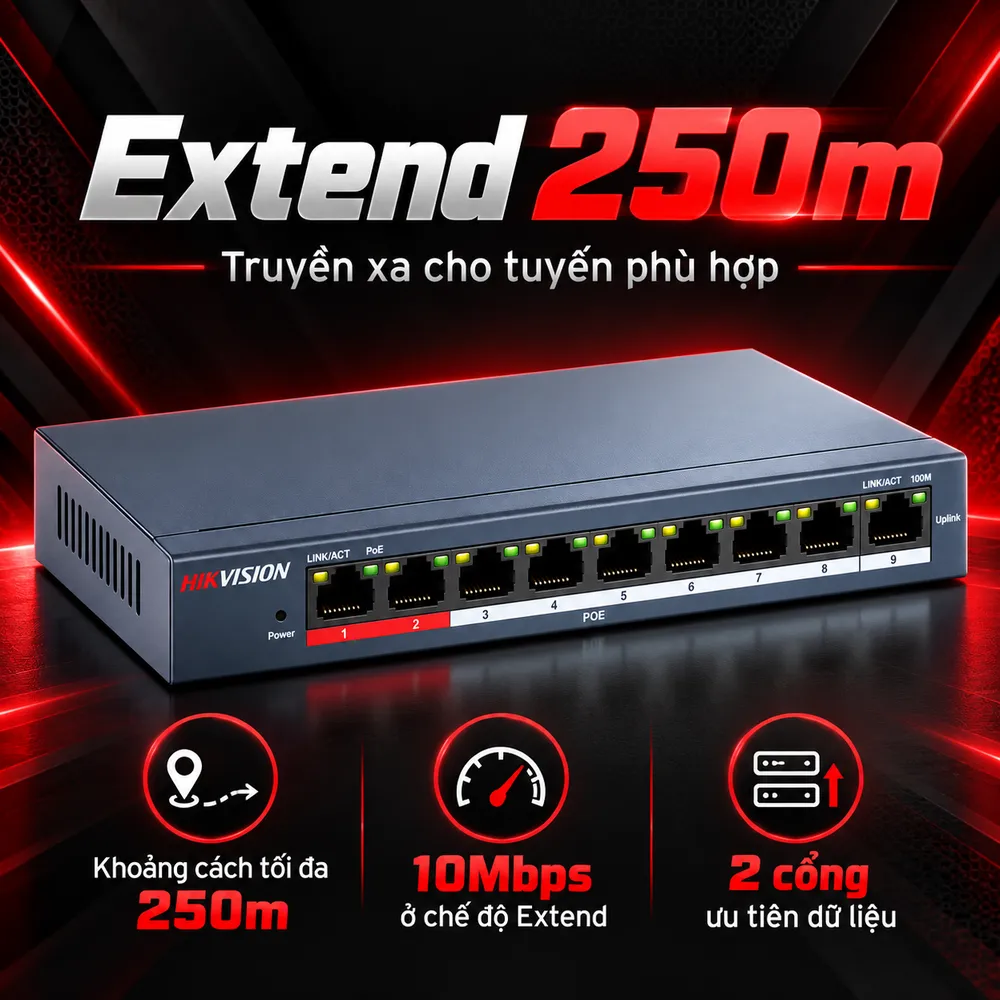

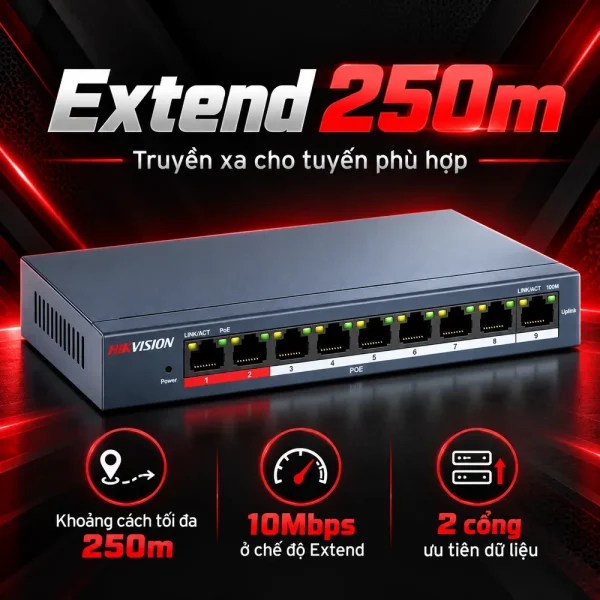

Khi tắt Extend, chiều dài kết nối Ethernet được công bố ở mức tối đa 100m. Khi bật Extend, switch hỗ trợ khoảng cách đến 250m trên cáp Cat5e phù hợp nhưng tốc độ liên kết giảm xuống 10Mbps. Vì vậy, chế độ này chủ yếu dành cho thiết bị có yêu cầu băng thông thấp ở vị trí xa, không phù hợp mọi camera hoặc ứng dụng mạng. Trước khi bật chế độ này, nên đối chiếu bitrate tối đa của camera với giới hạn 10Mbps để tránh nghẽn video. Khoảng cách thực tế còn phụ thuộc chất lượng lõi đồng, chiều dài đường dây, đầu nối, công suất camera và điều kiện lắp đặt. Với tuyến dài, nên thử tốc độ liên kết, kiểm tra hình ảnh vào ban đêm và xác nhận thiết bị vẫn nhận đủ nguồn.

Thiết kế vỏ kim loại, chống xung lan truyền 4kV

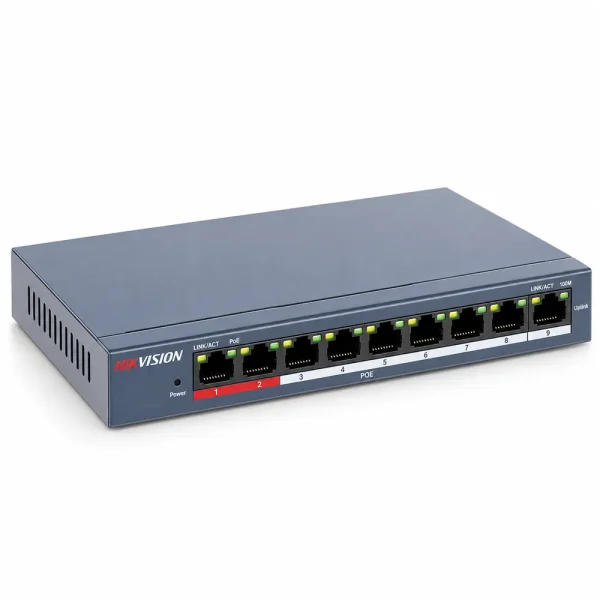

Model sử dụng vỏ kim loại kích thước 235 × 103 × 27mm, khối lượng khoảng 0,57kg, thuận tiện bố trí trong hộp kỹ thuật hoặc tủ thiết bị có đủ không gian. Dải nhiệt độ hoạt động 0–40°C và độ ẩm 10–90% không ngưng tụ cho thấy switch thích hợp môi trường có che chắn, thông thoáng; không nên đặt trực tiếp dưới mưa, nắng hoặc trong hộp kín quá nóng. Khả năng chống xung lan truyền 4kV giúp tăng mức chịu đựng của thiết bị trước một số nhiễu điện áp, nhưng không thay thế hệ thống tiếp địa và thiết bị bảo vệ chống sét khi thi công đường cáp ngoài trời.

Khi nào nên chọn Hikvision DS-3E0109P-E?

DS-3E0109P-E phù hợp cửa hàng, văn phòng nhỏ, nhà ở hoặc điểm giám sát có không quá tám thiết bị PoE, tổng công suất dưới 123W và lưu lượng uplink nằm trong giới hạn 100Mbps. Trước khi mua, cần xác nhận bitrate camera, điện năng cực đại, chiều dài từng tuyến và vị trí đặt NVR. HulaTech hỗ trợ tư vấn lựa chọn switch, phương án cấp nguồn và cấu hình kết nối theo thiết bị thực tế; liên hệ để nhận báo giá Hikvision DS-3E0109P-E và phụ kiện triển khai phù hợp.
