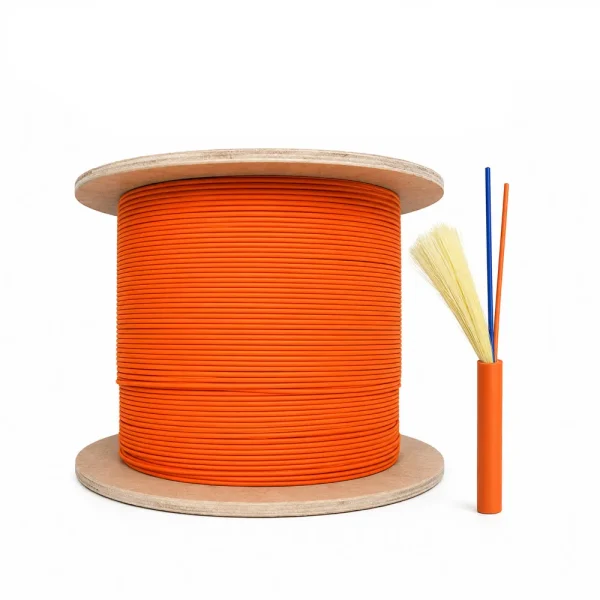

Cáp Quang Alantek 2Core Multimode Indoor 306-553002-Y0LS

Cáp Quang Alantek MultiMode 2Core Indoor 306-553002-Y0LS là dòng cáp quang đa mốt trong nhà, được trang bị 2 sợi OM2 có kích thước lõi và lớp phản xạ 50/125µm. Sản phẩm phù hợp với các tuyến truyền dẫn khoảng cách ngắn và trung bình tại phòng server, trung tâm dữ liệu, nhà máy, văn phòng cùng nhiều hệ thống mạng nội bộ.

Cáp sử dụng cấu trúc ống đệm lỏng nhằm tăng độ linh hoạt và hạn chế lực tác động trực tiếp lên sợi quang. Lớp áo khoác LSZH hỗ trợ giảm khói và khí chứa halogen khi xảy ra cháy, trong khi băng thông 500MHz·km cho phép sản phẩm đáp ứng các ứng dụng từ Gigabit Ethernet đến 10 Gigabit Ethernet trong khoảng cách tương thích.

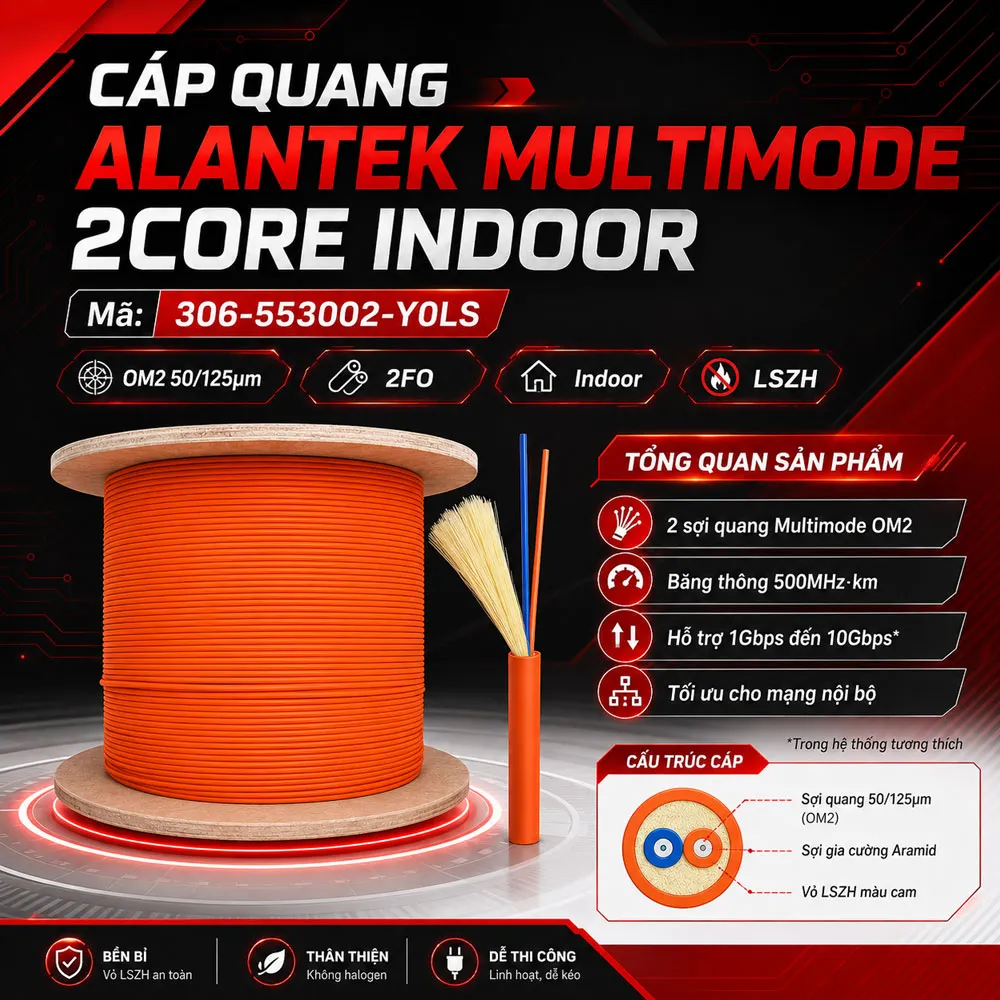

Tổng quan về Cáp Quang Alantek MultiMode 2Core Indoor

Alantek 306-553002-Y0LS là dòng cáp quang Multimode có dung lượng 2FO, tương ứng với hai sợi quang độc lập. Sản phẩm sử dụng sợi OM2, thường được lựa chọn cho mạng LAN, mạng riêng và các tuyến kết nối quang bên trong tòa nhà.

Hai sợi quang có thể được sử dụng thành một cặp truyền – nhận trong hệ thống Duplex. Cấu hình này phù hợp với các kết nối điểm – điểm giữa switch, máy chủ, thiết bị lưu trữ, converter quang hoặc các tủ rack.

Những thông tin chính của sản phẩm gồm:

• Mã sản phẩm 306-553002-Y0LS.
• Dung lượng 2 sợi quang.
• Loại sợi Multimode OM2.
• Kích thước sợi 50/125µm.
• Lõi truyền sáng bằng thủy tinh.
• Cấu trúc ống đệm lỏng.
• Thiết kế chuyên dùng trong nhà.
• Áo khoác bằng vật liệu LSZH.
• Băng thông tham khảo 500MHz·km.
• Thường sử dụng nguồn sáng LED.
• Hỗ trợ tốc độ từ 1Gbps đến 10Gbps tùy khoảng cách.
• Phù hợp với phòng server và hệ thống mạng công nghiệp.

So với cáp quang Singlemode, sợi OM2 có lõi truyền sáng lớn hơn và cho phép nhiều mode ánh sáng cùng lan truyền. Đặc điểm này giúp tối ưu chi phí thiết bị cho các tuyến nội bộ nhưng giới hạn khoảng cách sẽ giảm khi tốc độ truyền dẫn tăng.

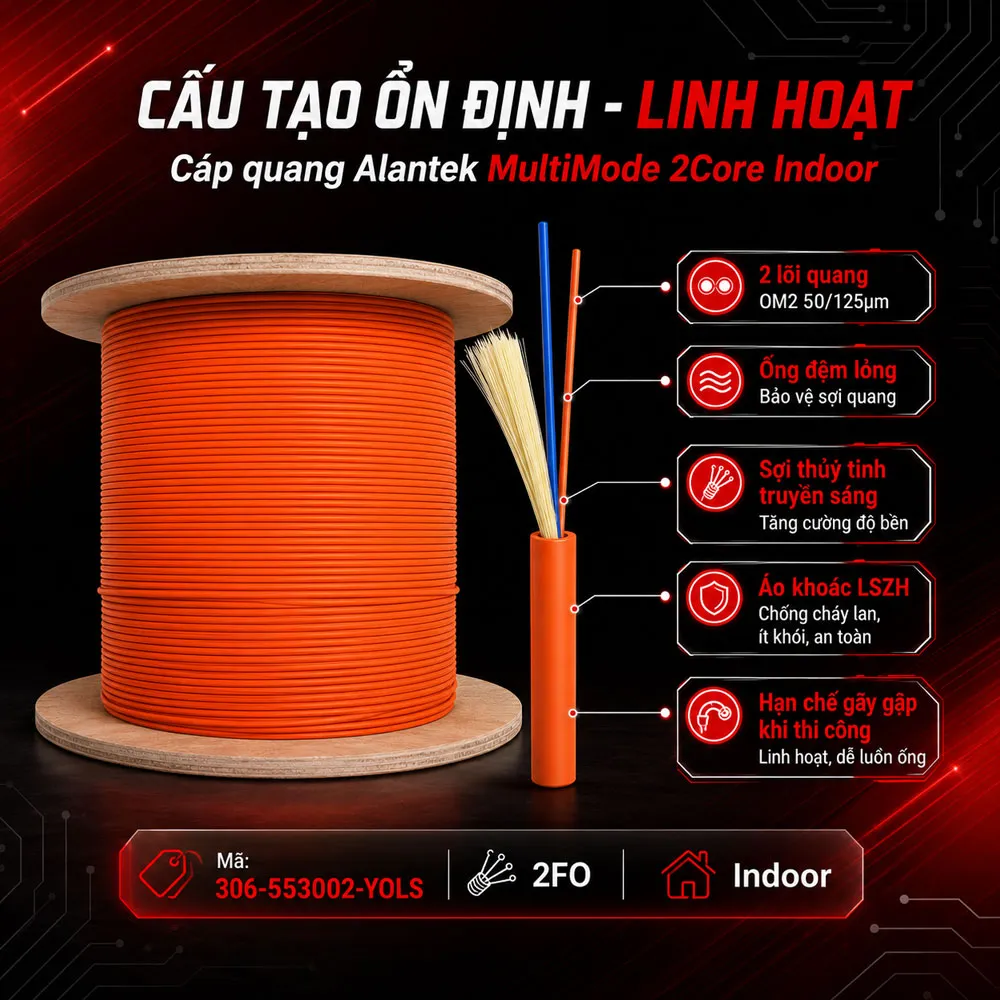

Cấu tạo của cáp quang Alantek MM 2 sợi trong nhà

Thành phần truyền dẫn của cáp gồm hai sợi quang làm từ thủy tinh. Mỗi sợi có đường kính lõi 50µm và đường kính lớp phản xạ 125µm.

Cần hiểu 50/125µm là kích thước đường kính, không phải bán kính của sợi. Trong đó:

• 50µm là đường kính phần lõi truyền ánh sáng.
• 125µm là đường kính lớp phản xạ bao quanh lõi.

Hai sợi quang được đặt bên trong ống đệm lỏng. Thay vì bị cố định chặt với lớp vỏ ngoài, các sợi có một khoảng dịch chuyển nhất định trong giới hạn thiết kế.

Cấu trúc ống đệm lỏng mang lại những lợi ích như:

• Hạn chế lực kéo truyền trực tiếp đến sợi.
• Giảm nguy cơ sợi bị căng quá mức.
• Hỗ trợ bảo vệ sợi khi cáp bị uốn.
• Giảm tác động từ rung động.
• Hạn chế nguy cơ gãy hoặc gập.
• Duy trì độ ổn định cơ học trong quá trình thi công.

Ống đệm lỏng giúp cáp có độ linh hoạt phù hợp với đường đi trong máng, ống kỹ thuật và tủ rack. Tuy nhiên, cáp vẫn phải được kéo và uốn theo giới hạn do nhà sản xuất quy định.

Lớp ngoài cùng sử dụng vật liệu LSZH, viết tắt của Low Smoke Zero Halogen. Loại áo khoác này được thiết kế nhằm:

• Hạn chế lượng khói khi cháy.
• Giảm phát sinh khí chứa halogen.
• Hạn chế khí ăn mòn thiết bị điện tử.
• Nâng cao mức độ an toàn trong không gian kín.
• Phù hợp với phòng máy và khu vực đông người.

Vỏ LSZH không có nghĩa cáp hoàn toàn không bắt lửa. Khả năng hạn chế cháy lan và cấp thử nghiệm cụ thể cần được xác nhận trên catalogue hoặc chứng nhận của đúng mã 306-553002-Y0LS.

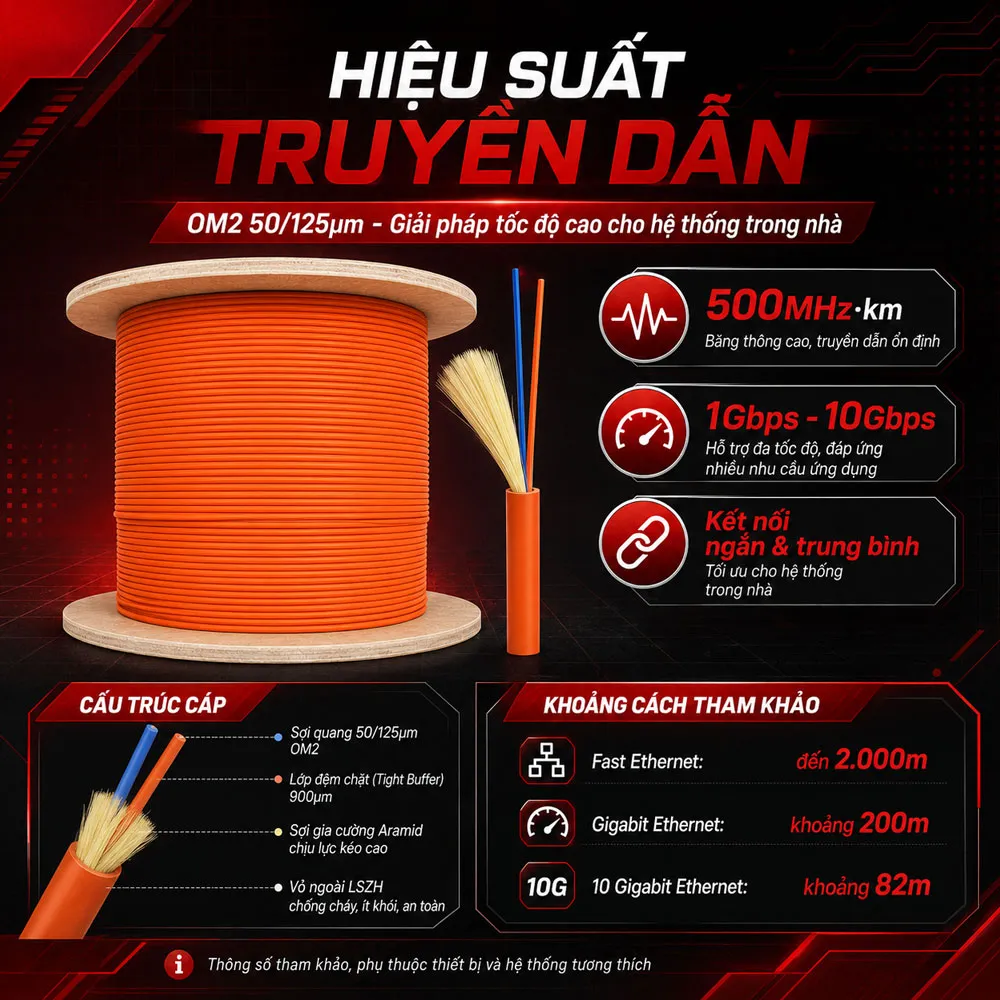

Hiệu suất truyền dẫn của sợi quang OM2

Cáp sử dụng sợi OM2 với băng thông được công bố theo phương pháp Overfilled Launch đạt:

• 500MHz·km tại bước sóng 850nm.
• 500MHz·km tại bước sóng 1300nm.

Sợi OM2 thường kết hợp với nguồn quang LED hoặc các thiết bị phát quang tương thích. Dải tốc độ được đề cập trong thông tin sản phẩm gồm:

• Tốc độ ứng dụng từ 100Mbps.
• Hỗ trợ Gigabit Ethernet 1Gbps.
• Hỗ trợ tối đa đến 10Gbps trong khoảng cách phù hợp.

Khoảng cách truyền dẫn tham khảo của OM2 gồm:

Chuẩn truyền dẫn	Khoảng cách tham khảo
Fast Ethernet	Lên đến 2.000m
Gigabit Ethernet	Khoảng 200m
10 Gigabit Ethernet	Khoảng 82m

Các giá trị trên là thông số tham khảo của sợi OM2 trong hệ thống tương thích. Khoảng cách thực tế còn chịu ảnh hưởng bởi:

• Loại module quang.
• Bước sóng sử dụng.
• Số lượng mối hàn.
• Chất lượng đầu nối.
• Suy hao tại adapter.
• Bán kính uốn của cáp.
• Tình trạng bề mặt connector.
• Ngân sách công suất quang của thiết bị.

Thông tin suy hao được cung cấp gồm:

• Mức suy hao trung bình khoảng 2,5dB/km và 0,5dB/km.
• Mức suy hao tối đa khoảng 2,7dB/km và 0,7dB/km.

Do dữ liệu nguồn chưa gắn rõ từng mức suy hao với bước sóng 850nm hoặc 1300nm, khi tính toán ngân sách tuyến cần kiểm tra catalogue của đúng mã sản phẩm.

Để hệ thống hoạt động ổn định, các thành phần phải tương thích với sợi Multimode OM2 50/125µm, bao gồm:

• Module SFP hoặc SFP+ Multimode.
• Dây nhảy quang OM2.
• Pigtail Multimode 50/125µm.
• Adapter quang phù hợp.
• Hộp phối quang ODF.
• Đầu nối SC, LC, FC hoặc ST theo thiết kế.

Việc kết hợp nhầm phụ kiện Singlemode với tuyến Multimode có thể làm tăng suy hao hoặc khiến đường truyền không đạt hiệu suất dự kiến.

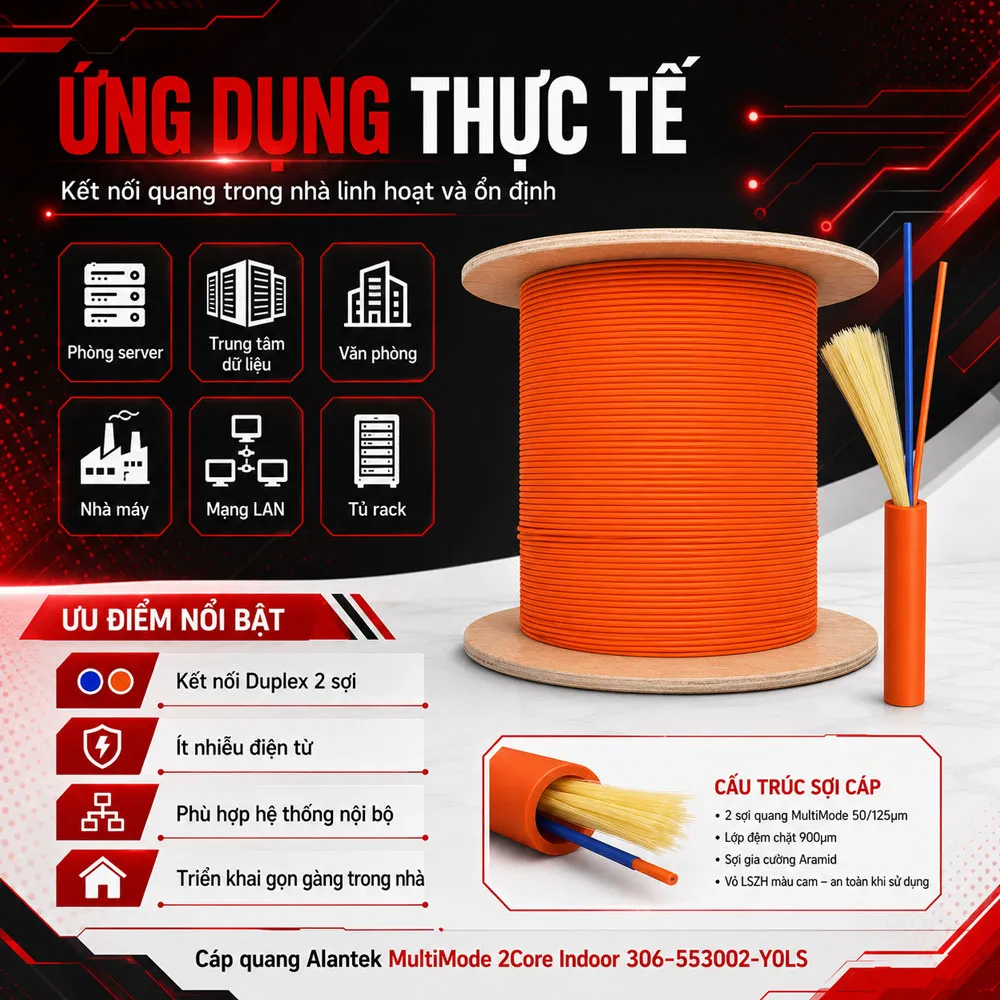

Ứng dụng của cáp quang Alantek 2Core Multimode Indoor

Với cấu hình hai sợi và khả năng hỗ trợ tốc độ cao, sản phẩm phù hợp với các kết nối quang điểm – điểm trong phạm vi ngắn và trung bình.

Các ứng dụng tiêu biểu gồm:

• Mạng LAN trong doanh nghiệp.
• Phòng server.
• Trung tâm dữ liệu quy mô nhỏ và vừa.
• Kết nối giữa các tủ rack.
• Mạng backbone giữa các tầng.
• Hệ thống mạng trong nhà máy.
• Camera giám sát.
• Trường học và bệnh viện.
• Trung tâm thương mại.
• Hệ thống điều khiển nội bộ.
• Kết nối switch hoặc converter quang.

Trong phòng server, hai sợi quang có thể tạo thành một kết nối Duplex giữa hai thiết bị. Cấu hình này phù hợp với switch, máy chủ, thiết bị lưu trữ và các hệ thống cần truyền dữ liệu hai chiều.

Tại trung tâm dữ liệu, cáp có thể được sử dụng cho những tuyến kết nối nội bộ không quá dài. Khả năng hỗ trợ từ 1Gbps đến 10Gbps giúp sản phẩm đáp ứng nhiều nhu cầu truyền dữ liệu hiện đại.

Trong môi trường nhà máy, tín hiệu quang không chịu nhiễu điện từ theo cách thường gặp trên cáp đồng. Đây là lợi thế tại các khu vực có nhiều máy móc, động cơ hoặc biến tần.

Đối với camera giám sát, cáp phù hợp với những tuyến vượt giới hạn truyền dẫn của dây mạng đồng. Hệ thống cần sử dụng switch quang hoặc converter Multimode tương thích với sợi OM2.

Màu cam thường được sử dụng để nhận diện sợi và dây nhảy OM2. Tuy nhiên, màu áo khoác thực tế của cáp cần được kiểm tra trực tiếp trên đúng cuộn sản phẩm, vì nhà sản xuất có thể áp dụng màu khác tùy phiên bản hoặc quy cách.

Lưu ý khi lựa chọn và thi công cáp 306-553002-Y0LS

Trước khi đặt hàng, cần xác nhận đúng mã 306-553002-Y0LS, bởi các dòng cáp Alantek có thể khác nhau về dung lượng, chuẩn sợi và vật liệu áo khoác.

Các thông tin nên được đối chiếu gồm:

• Mã in trên thân cáp.
• Dung lượng 2FO.
• Chuẩn sợi OM2.
• Kích thước 50/125µm.
• Vật liệu áo khoác LSZH.
• Băng thông tại 850nm và 1300nm.
• Đường kính ngoài của cáp.
• Lực kéo tối đa.
• Bán kính uốn cho phép.
• Dải nhiệt độ sử dụng.
• Chiều dài và quy cách đóng gói.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Tuân thủ bán kính uốn tối thiểu.
• Không làm dập hoặc xoắn thân cáp.
• Sử dụng puly tại các góc chuyển hướng.
• Không kéo trực tiếp qua cạnh sắc.
• Không siết dây rút quá chặt.
• Bịt kín hai đầu khi chưa đấu nối.
• Sử dụng ODF và phụ kiện phù hợp.
• Hàn nối bằng thiết bị chuyên dụng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Đánh số hai sợi quang rõ ràng.
• Đo kiểm tuyến sau khi hoàn thành.

Sản phẩm được thiết kế cho môi trường trong nhà. Không nên lắp đặt trực tiếp ngoài trời trong thời gian dài nếu không có tài liệu xác nhận khả năng chịu tia UV, nước và điều kiện thời tiết.

Sau khi hoàn thành tuyến, nên sử dụng máy đo công suất quang hoặc OTDR để kiểm tra:

• Tổng suy hao.
• Chiều dài thực tế.
• Vị trí mối hàn.
• Điểm uốn bất thường.
• Độ phản xạ của đầu nối.
• Vị trí đứt hoặc tổn thương sợi.

Cáp Quang Alantek MultiMode 2Core Indoor 306-553002-Y0LS là giải pháp phù hợp cho các kết nối quang trong nhà cần cấu hình hai sợi, tốc độ từ 1Gbps đến 10Gbps và khoảng cách ngắn hoặc trung bình. Sợi OM2 50/125µm, cấu trúc ống đệm lỏng cùng áo khoác LSZH giúp sản phẩm đáp ứng tốt phòng server, mạng LAN, trung tâm dữ liệu và hệ thống công nghiệp.
