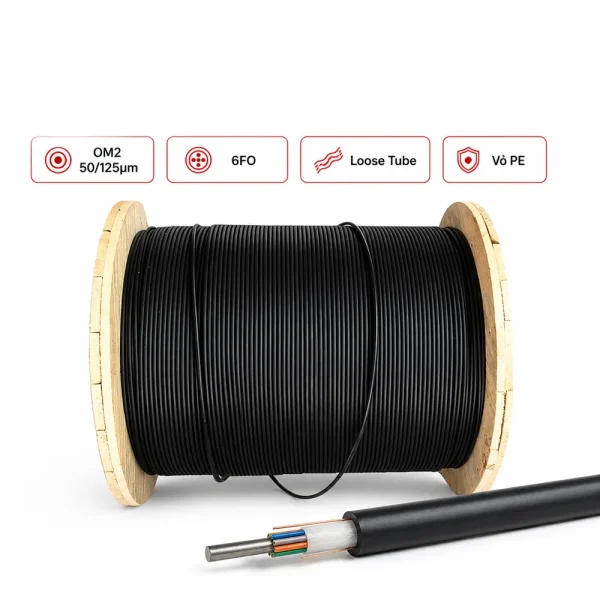

Cáp quang Alantek MultiMode 6 Fo 306-NMA506-Y000

Cáp quang Alantek Multimode 6FO Indoor/Outdoor 306-NMA506-Y000 là dòng cáp quang đa mốt có dung lượng 6 sợi, được thiết kế để triển khai linh hoạt trong các hệ thống mạng nội bộ, khu đô thị, đường hầm và những tuyến kết nối có khoảng cách ngắn hoặc trung bình. Sản phẩm sử dụng sợi quang OM2 với kích thước 50/125µm, phù hợp với các ứng dụng Ethernet tốc độ cao trong hệ thống tương thích.

Cáp có kết cấu ống lỏng, bên trong được bổ sung hợp chất hỗ trợ ngăn nước và hơi ẩm. Lớp áo khoác PE giúp bảo vệ phần lõi trước tia cực tím, dầu, hóa chất và các tác động thông thường của môi trường. Với 6 sợi quang, sản phẩm đáp ứng tốt nhu cầu truyền dẫn hiện tại, đồng thời tạo thêm dung lượng dự phòng để mở rộng hệ thống.

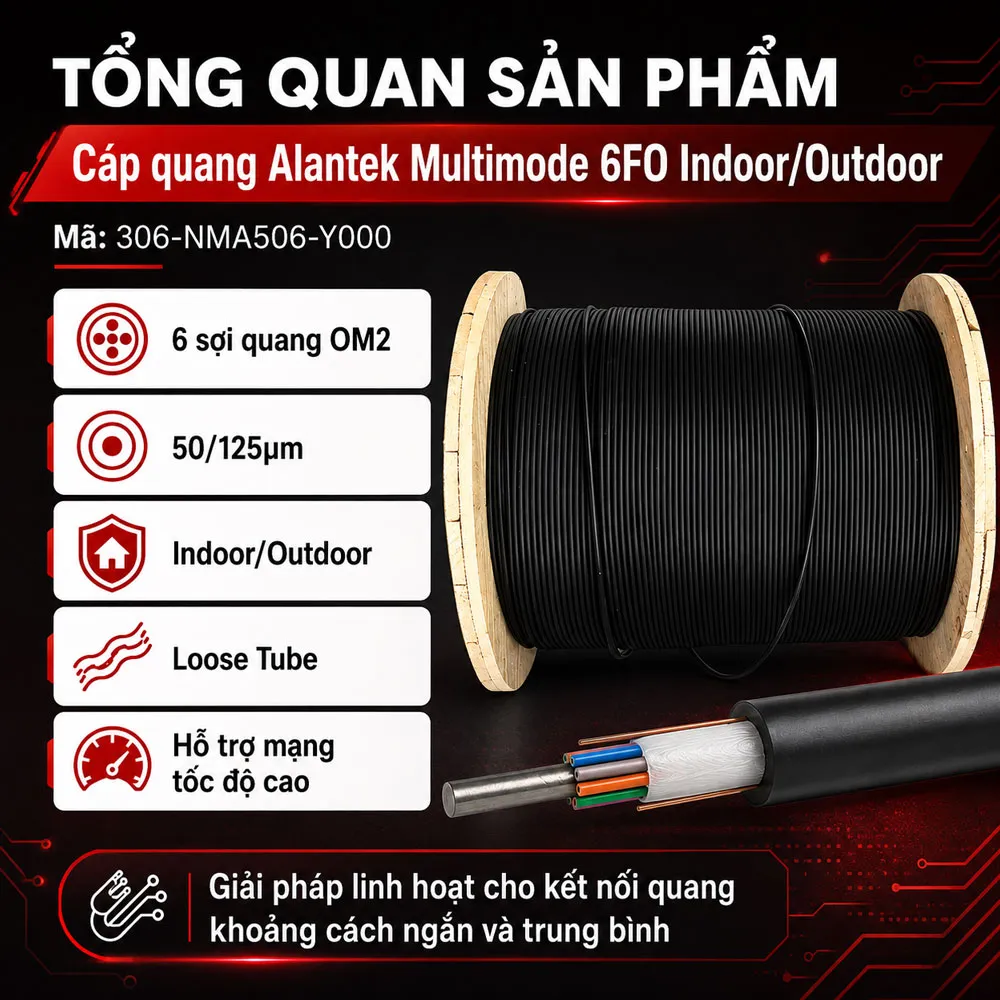

Tổng quan về cáp quang Alantek Multimode 6FO 306-NMA506-Y000

Alantek 306-NMA506-Y000 thuộc nhóm cáp quang Multimode dùng cho các hệ thống truyền dữ liệu trong phạm vi ngắn và trung bình. Sản phẩm được trang bị 6 sợi quang đa mốt, giúp đơn vị thi công có thể phân bổ nhiều đường truyền hoặc giữ lại một số sợi để dự phòng.

Khác với cáp Singlemode chuyên dùng cho những tuyến rất xa, sợi Multimode OM2 thường được lựa chọn cho mạng LAN, trung tâm dữ liệu quy mô vừa, nhà máy và các tuyến kết nối giữa những tòa nhà nằm gần nhau.

Những đặc điểm chính của sản phẩm gồm:

• Mã sản phẩm 306-NMA506-Y000.
• Dung lượng 6 sợi quang.
• Loại sợi Multimode OM2.
• Kích thước lõi và lớp phản xạ 50/125µm.
• Cấu trúc ống lỏng Loose Tube.
• Có hợp chất điền đầy hỗ trợ chống ẩm.
• Thiết kế sử dụng trong nhà và ngoài trời.
• Lớp áo khoác ngoài bằng nhựa PE.
• Hỗ trợ chống tia cực tím.
• Có khả năng kháng dầu và một số loại hóa chất theo thông tin sản phẩm.
• Kết cấu nhỏ gọn, thuận tiện vận chuyển và thi công.
• Phù hợp với mạng LAN, mạng riêng và hệ thống truyền dẫn nội bộ.

Dung lượng 6FO giúp hệ thống linh hoạt hơn loại 2FO hoặc 4FO. Các sợi có thể được chia cho đường truyền dữ liệu, camera, thiết bị điều khiển hoặc sử dụng làm tuyến dự phòng khi cần bảo trì và mở rộng.

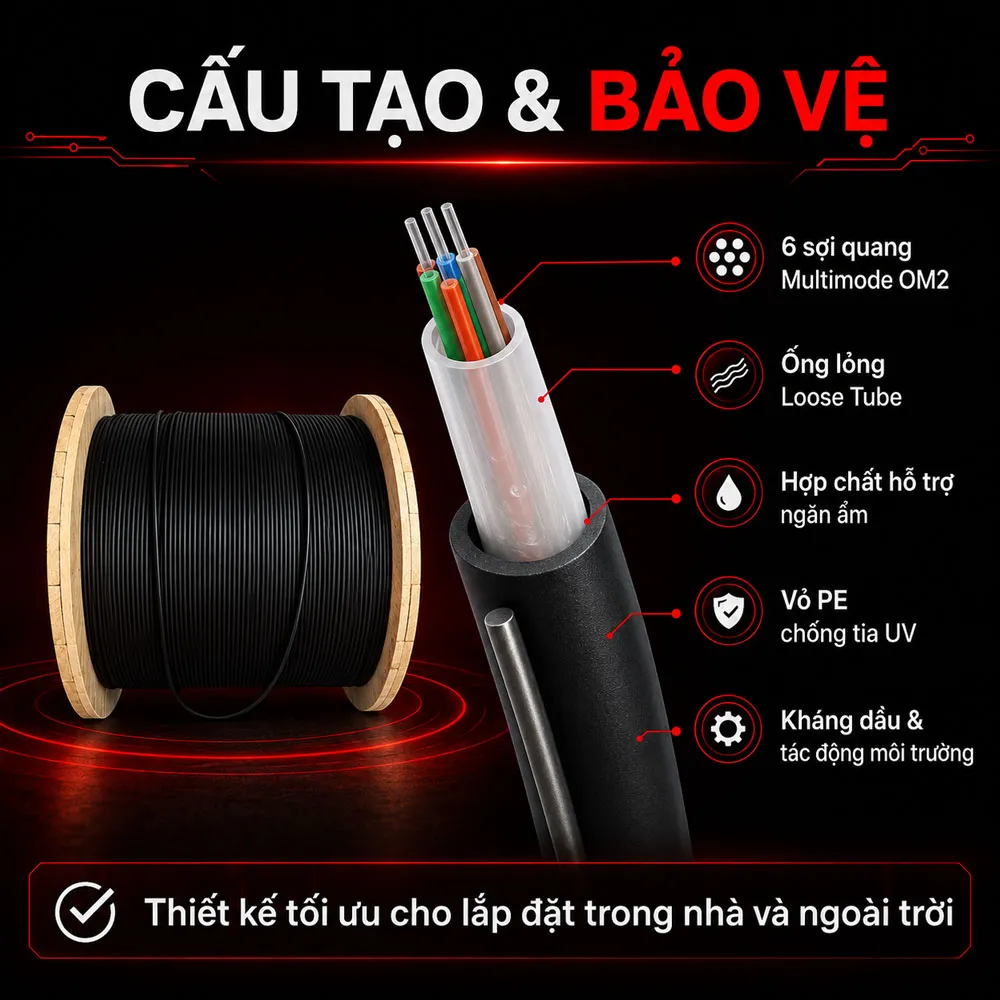

Cấu tạo ống lỏng và lớp bảo vệ của cáp

Phần truyền dẫn của cáp gồm 6 sợi quang Multimode. Các sợi được đặt bên trong ống lỏng thay vì gắn chặt trực tiếp với lớp vỏ ngoài.

Cấu trúc Loose Tube mang lại một số lợi ích như:

• Giảm lực kéo truyền trực tiếp đến sợi quang.
• Hạn chế ảnh hưởng của rung động và va chạm.
• Cho phép sợi dịch chuyển trong phạm vi thiết kế.
• Giảm tác động do co giãn nhiệt.
• Bảo vệ sợi khi cáp bị uốn trong quá trình lắp đặt.

Chiều dài của các sợi quang được kiểm soát phù hợp với kết cấu cơ học của cáp. Việc bố trí chính xác giúp sợi không bị kéo căng quá mức khi áo khoác co giãn hoặc khi tuyến cáp chịu tác động cơ học.

Bên trong ống lỏng có hợp chất điền đầy đặc biệt. Thành phần này hỗ trợ:

• Ngăn nước và hơi ẩm tiếp xúc với sợi quang.
• Hạn chế nước lan dọc theo ống.
• Bảo vệ phần lõi trong môi trường có độ ẩm cao.
• Giảm tác động của hiện tượng thủy phân.
• Duy trì độ ổn định của cấu trúc ống lỏng.

Thông tin cũ mô tả ống lỏng có khả năng “kín nước”. Trên thực tế, hợp chất điền đầy giúp tăng khả năng ngăn ẩm, nhưng mức bảo vệ của toàn tuyến còn phụ thuộc vào đầu cáp, măng xông, ODF và kỹ thuật làm kín tại các điểm nối.

Lớp áo khoác ngoài được làm từ Polyethylene, viết tắt là PE. Vật liệu này mang lại những đặc tính phù hợp với môi trường ngoài trời như:

• Hỗ trợ chống tia cực tím.
• Hạn chế nước và hơi ẩm.
• Có độ bền cơ học phù hợp.
• Bảo vệ phần lõi trước ma sát.
• Kháng dầu và một số tác nhân hóa học theo điều kiện cụ thể.

Khả năng kháng hóa chất còn phụ thuộc vào loại hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Với môi trường công nghiệp đặc biệt, cần kiểm tra bảng tương thích vật liệu của đúng mã sản phẩm.

Nguồn thông tin ban đầu còn đề cập lớp băng thép PSP giúp tăng khả năng chịu lực, chống va đập và chống ẩm. Tuy nhiên, mã 306-NMA506-Y000 được mô tả là cáp Indoor/Outdoor và thông tin cấu tạo chưa hoàn toàn thống nhất.

Trước khi đưa vào hồ sơ dự án, cần kiểm tra:

• Mặt cắt cấu tạo chính thức.
• Catalogue của mã 306-NMA506-Y000.
• Thông tin in trên nhãn cuộn cáp.
• Sản phẩm có hoặc không có băng thép PSP.
• Cấu trúc cáp là kim loại hay phi kim loại.

Nếu cáp thực tế có PSP, cần xử lý các yêu cầu về tiếp địa và cảm ứng điện. Nếu là phiên bản phi kim loại, sản phẩm sẽ phù hợp hơn tại những khu vực hạn chế sử dụng thành phần dẫn điện.

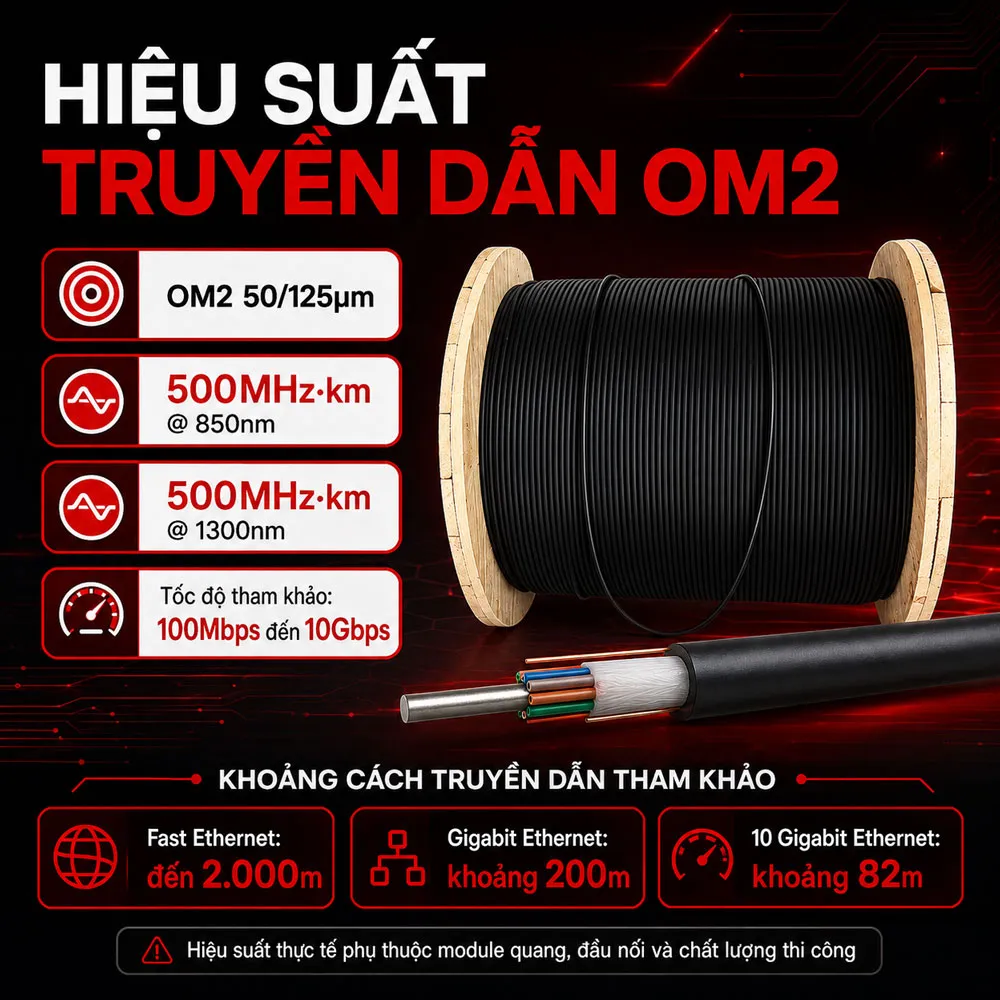

Hiệu suất truyền dẫn của sợi quang OM2 50/125µm

Cáp sử dụng sợi quang Multimode OM2 với kích thước 50/125µm. Trong đó:

• 50µm là đường kính phần lõi truyền sáng.
• 125µm là đường kính lớp phản xạ bao quanh lõi.

Sợi OM2 thường sử dụng nguồn sáng LED và được đánh giá bằng phương pháp Overfilled Launch. Theo thông tin được cung cấp, băng thông của sợi đạt:

• 500MHz·km tại bước sóng 850nm.
• 500MHz·km tại bước sóng 1300nm.

Khoảng cách truyền dẫn tham khảo của OM2 gồm:

Ứng dụng Ethernet	Khoảng cách tham khảo
Fast Ethernet	Lên đến 2.000m
Gigabit Ethernet	Khoảng 200m
10 Gigabit Ethernet	Khoảng 82m

Các giá trị trên phụ thuộc vào chuẩn Ethernet, nguồn phát, module quang, đầu nối, mối hàn và chất lượng thi công. Đây là thông số tham khảo của sợi OM2, không phải mức đảm bảo cho mọi tuyến lắp đặt.

Dải tốc độ được nêu trong thông tin sản phẩm gồm:

• Tốc độ thấp nhất khoảng 100Mbps.
• Tốc độ cao nhất lên đến 10Gbps trong khoảng cách tương thích.

Thông số suy hao được cung cấp như sau:

• Suy hao trung bình khoảng 2,5–0,5dB/km.
• Suy hao tối đa khoảng 2,7–0,7dB/km.

Nguồn cũ chưa chỉ rõ từng giá trị tương ứng với bước sóng 850nm hay 1300nm. Vì vậy, khi tính toán ngân sách suy hao cho dự án cần đối chiếu catalogue chính thức của 306-NMA506-Y000.

Hiệu suất thực tế của tuyến còn phụ thuộc vào:

• Bước sóng hoạt động.
• Module quang sử dụng.
• Chiều dài tuyến.
• Số lượng mối hàn.
• Suy hao tại adapter và đầu nối.
• Bán kính uốn của cáp.
• Chất lượng hàn nối.
• Tình trạng bề mặt đầu connector.

Module SFP, dây nhảy, pigtail và adapter cần tương thích với sợi Multimode 50/125µm. Việc ghép nhầm với phụ kiện Singlemode có thể làm tăng suy hao hoặc khiến hệ thống hoạt động không ổn định.

Màu cam thường được sử dụng để nhận diện cáp và dây nhảy OM2 trong hệ thống trong nhà. Tuy nhiên, áo khoác PE của cáp Indoor/Outdoor có thể sử dụng màu khác tùy thiết kế sản phẩm. Màu vỏ thực tế cần được kiểm tra trên đúng cuộn cáp.

Ứng dụng của cáp quang Alantek Multimode 6FO Indoor/Outdoor

Với 6 sợi quang OM2, sản phẩm phù hợp với các hệ thống cần truyền dữ liệu tốc độ cao trong phạm vi ngắn hoặc trung bình.

Các ứng dụng tiêu biểu gồm:

• Mạng LAN trong doanh nghiệp.
• Kết nối giữa các tòa nhà gần nhau.
• Trung tâm dữ liệu quy mô nhỏ và vừa.
• Nhà máy và khu công nghiệp.
• Hệ thống camera giám sát.
• Khu đô thị và khu dân cư.
• Đường hầm và công trình ngầm.
• Trường học và bệnh viện.
• Mạng riêng nội bộ.
• Hệ thống điều khiển và giám sát.
• Tuyến cáp đi trong ống hoặc cống kỹ thuật.

Trong mạng doanh nghiệp, cáp có thể được sử dụng để kết nối các switch quang giữa nhiều tầng hoặc nhiều khu vực. Sáu sợi quang cho phép bố trí nhiều kênh truyền hoặc duy trì sợi dự phòng.

Đối với hệ thống camera, cáp phù hợp với các tuyến có khoảng cách vượt giới hạn của cáp đồng. Tín hiệu có thể được truyền qua switch có cổng SFP hoặc converter quang Multimode tương thích.

Tại nhà máy, tín hiệu quang không bị nhiễu điện từ theo cách thường gặp ở cáp đồng. Đây là lợi thế trong khu vực có nhiều động cơ, máy móc hoặc thiết bị công suất lớn.

Nguồn cũ đề cập khả năng sử dụng gần tuyến đường cao thế. Việc lựa chọn cần căn cứ vào cấu tạo thực tế:

• Nếu cáp có băng thép PSP, phải đánh giá cảm ứng điện và yêu cầu tiếp địa.
• Nếu cáp hoàn toàn phi kim loại, nguy cơ cảm ứng sẽ thấp hơn.
• Nếu cần tuyến treo với khoảng vượt nhịp lớn, nên xem xét cáp ADSS chuyên dụng.

Không nên mặc định cáp Indoor/Outdoor có thể thay thế cáp ADSS hoặc phù hợp với mọi tuyến điện cao thế khi chưa có thiết kế cơ học cụ thể.

Tiêu chuẩn và lưu ý khi lựa chọn, thi công cáp

Theo nội dung được cung cấp, các dòng cáp quang Alantek có thể liên quan đến những tiêu chuẩn sau:

• EN 50173:2002, phân loại OM1/OM2.
• ISO/IEC 11801, phân loại OM1/OM2.
• ANSI/TIA/EIA-568.3:2002.
• ANSI X3.166-1990.
• IEC 9314-3.
• IEC 60793-2-10.
• IEC 60794-1.

Đối với cáp quang Alantek Multimode 6FO Indoor/Outdoor 306-NMA506-Y000, những tiêu chuẩn liên quan đến OM2, IEC 60793-2-10 và hệ thống cáp quang Multimode là phù hợp hơn.

Nguồn cũ đồng thời liệt kê:

• ITU-T G.652 và các biến thể G.652A/B/C/D.
• IEC 60793-2-50.
• Type 1, B1.3 và B4.

Đây là những ký hiệu thường áp dụng cho sợi quang Singlemode, không phù hợp để mô tả trực tiếp sản phẩm OM2. Vì vậy, không nên đưa các tiêu chuẩn Singlemode vào hồ sơ của mã 306-NMA506-Y000 nếu catalogue chính thức không xác nhận.

ANSI/TIA/EIA-568.2 chủ yếu liên quan đến hệ thống cáp đồng cân bằng, trong khi ANSI/TIA/EIA-568.3 phù hợp hơn với thành phần cáp quang.

Trước khi đặt hàng cần kiểm tra:

• Đúng mã 306-NMA506-Y000.
• Dung lượng 6FO.
• Loại sợi OM2 50/125µm.
• Băng thông tại 850nm và 1300nm.
• Loại áo khoác PE.
• Cấu trúc có hoặc không có PSP.
• Đường kính và trọng lượng cáp.
• Lực kéo cho phép.
• Bán kính uốn.
• Chiều dài đóng gói.
• Hồ sơ xuất xứ và chất lượng.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp vượt lực cho phép.
• Duy trì bán kính uốn theo hướng dẫn.
• Không làm dập hoặc xoắn cáp.
• Sử dụng puly tại góc chuyển hướng.
• Không kéo cáp trực tiếp qua cạnh sắc.
• Bịt kín đầu cáp khi chưa đấu nối.
• Sử dụng ODF hoặc măng xông phù hợp với môi trường.
• Hàn nối bằng máy hàn quang chuyên dụng.
• Bảo vệ mối hàn bằng ống co nhiệt.
• Đánh số và quản lý từng sợi quang.
• Đo kiểm toàn tuyến sau khi hoàn thành.

Sau thi công, nên sử dụng máy đo công suất quang hoặc OTDR để xác định:

• Tổng suy hao của tuyến.
• Chiều dài thực tế.
• Vị trí mối hàn.
• Điểm uốn bất thường.
• Đầu nối có độ phản xạ cao.
• Vị trí đứt hoặc tổn thương sợi.

Cáp quang Alantek Multimode 6FO Indoor/Outdoor 306-NMA506-Y000 là giải pháp phù hợp cho mạng LAN, camera, trung tâm dữ liệu, nhà máy và các tuyến kết nối quang có khoảng cách ngắn hoặc trung bình. Cấu trúc ống lỏng, 6 sợi OM2 50/125µm, hợp chất chống ẩm và lớp vỏ PE giúp sản phẩm đáp ứng linh hoạt nhu cầu lắp đặt trong nhà lẫn ngoài trời.
