Tư vấn chọn kích thước tủ Rack 15U, 20U, 32U và 42U cho hệ thống

Khi thiết kế phòng máy chủ (Server Room) hoặc các điểm tập trung mạng (Network Node), kích thước tủ Rack là thông số phải được xác định ngay từ đầu. “U” (Rack Unit) là đơn vị đo chiều cao tiêu chuẩn của thiết bị viễn thông, trong đó 1U = 1.75 inch = 44.45 mm.

Việc chọn đúng cấu hình tủ Rack (15U, 20U, 32U hay 42U) không chỉ quyết định khả năng lắp đặt thiết bị hiện tại mà còn ảnh hưởng đến không gian đi dây, hiệu quả tản nhiệt và mức độ sẵn sàng cho các nâng cấp trong tương lai.

1. Phân tích đặc tính và ứng dụng theo số U

Mỗi dải kích thước tủ Rack được thiết kế để phục vụ một quy mô hệ thống định sẵn.

Tủ Rack 15U

Dòng tủ rack 15U kích thước nhỏ, thường có chiều cao khoảng 750mm – 850mm. Có hai biến thể chính là treo tường (Wallmount) hoặc đặt sàn có bánh xe.

• Đặc điểm: Chiếm ít diện tích, tải trọng thường ở mức thấp đến trung bình. Chiều sâu phổ biến thường là D600 hoặc D800.

• Hệ thống phù hợp: Hệ thống mạng cho chi nhánh, văn phòng nhỏ, quán cafe hoặc hệ thống Camera CCTV.

• Thiết bị đi kèm điển hình: 1-2 Switch 24/48 port, Router, Modem, Patch Panel, đầu ghi Camera và các bộ lưu điện (UPS) công suất nhỏ.

• Giới hạn: Không phù hợp để lắp đặt các máy chủ Rackmount chuyên dụng dài (cần tủ D1000) do giới hạn về chiều sâu và tải trọng.

Tủ Rack 20U

Dòng tủ rack 20U tầm trung, chiều cao khoảng 1000mm – 1100mm, thiết kế đặt sàn.

• Đặc điểm: Không gian thao tác bên trong rộng rãi hơn so với 15U, cho phép đi dây mạng và dây nguồn (PDU) gọn gàng. Có các tùy chọn chiều sâu D600, D800 và D1000.

• Hệ thống phù hợp: Văn phòng doanh nghiệp vừa và nhỏ (SME), hệ thống âm thanh hình ảnh (AV), hoặc các điểm phân phối cáp tầng trong tòa nhà.

• Thiết bị đi kèm điển hình: Toàn bộ hệ thống thiết bị mạng, cộng thêm 1-2 máy chủ dạng 1U/2U và hệ thống UPS Rackmount.

Tủ Rack 32U

Dòng tủ rack 32U dung lượng lớn, chiều cao khoảng 1600mm.

• Đặc điểm: Được thiết kế để chịu tải trọng cao, bắt buộc phải đặt trong không gian phòng máy chuyên dụng. Thường có chiều sâu D800, D1000 để chứa máy chủ.

• Hệ thống phù hợp: Doanh nghiệp quy mô trung bình có trung tâm dữ liệu riêng, các hệ thống Edge Computing hoặc làm tủ gom kết nối (Core Network) trong nhà máy, bệnh viện.

• Thiết bị đi kèm điển hình: Nhiều máy chủ vật lý, hệ thống lưu trữ (SAN/NAS), Core Switch, Firewall, và hệ thống UPS dung lượng lớn. Cần trang bị thêm hệ thống quạt tản nhiệt đồng bộ.

Tủ Rack 42U

Kích thước tiêu chuẩn công nghiệp lớn nhất được sử dụng phổ biến, chiều cao tủ rack 42U khoảng 2000mm.

• Đặc điểm: Khả năng chịu tải rất cao (có thể lên tới 1000kg tùy độ dày thép). Chiều sâu tiêu chuẩn thường là D1000 hoặc D1200 để chừa không gian cho hệ thống cáp và khe thoát nhiệt của máy chủ.

• Hệ thống phù hợp: Trung tâm dữ liệu (Data Center), nhà cung cấp dịch vụ viễn thông (ISP), phòng máy chủ của các doanh nghiệp, tập đoàn lớn.

• Thiết bị đi kèm điển hình: Các hệ thống Blade Server, thiết bị lưu trữ mật độ cao, switch mạng phân phối cường độ cao. Yêu cầu bắt buộc phải có hệ thống điều hòa chính xác (CRAC) thổi luồng khí lạnh trực tiếp vào mặt lưới của tủ.

2. Các thông số bắt buộc phải kiểm tra ngoài “U”

Việc chỉ dựa vào số U để mua tủ là một sai lầm phổ biến. Để thiết bị lắp vừa vặn, bạn cần kiểm tra 2 thông số sau từ tài liệu kỹ thuật (datasheet) của thiết bị mạng và máy chủ:

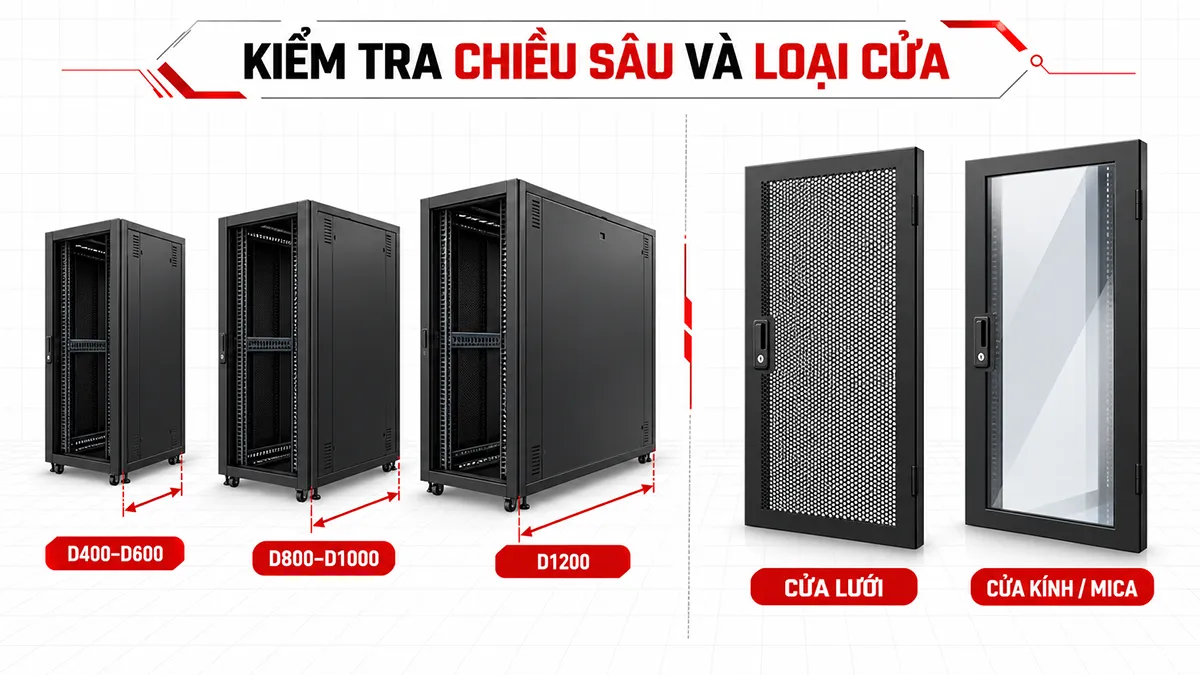

Chiều sâu tủ (Depth – D):

• D400 – D600: Dành riêng cho thiết bị mạng (Switch, Router, Firewall) hoặc đầu ghi Camera.

• D800 – D1000: Dành cho máy chủ loại vừa, hệ thống lưu trữ và UPS.

• D1200: Dành cho các máy chủ thế hệ mới, máy chủ AI, đảm bảo khoảng không phía sau để đi dây nguồn kép và đóng cửa tủ mà không cấn cáp.

Loại cửa tủ (Cửa lưới vs Cửa Mica/Kính):

• Cửa lưới: Bắt buộc sử dụng cho phòng máy chủ có điều hòa, giúp tối ưu hóa luồng khí (Airflow) tản nhiệt từ trước ra sau thiết bị.

• Cửa Mica/Kính: Dùng cho môi trường nhiều bụi (nhà xưởng, ngoài hành lang), nơi không có điều hòa làm mát chủ động. Tuy nhiên, hiệu suất tản nhiệt sẽ kém hơn đáng kể.

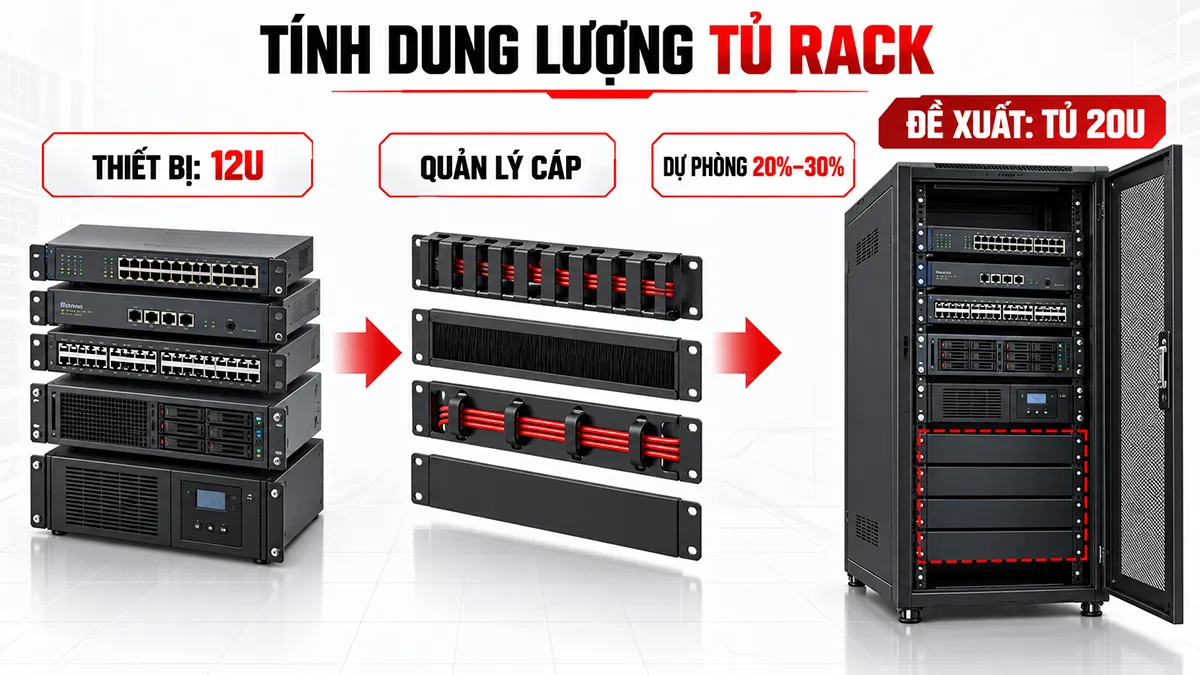

3. Quy tắc tính toán dung lượng dự phòng

Khi lên danh mục vật tư, không nên mua tủ Rack vừa khít với số thiết bị đang có. Hãy áp dụng quy tắc tính toán sau:

1. Tổng kết số U của thiết bị hiện tại (Ví dụ: 3 Switch 1U + 1 Router 1U + 2 Patch Panel 1U + 2 Server 2U + 1 UPS 2U = 12U).

2. Cộng thêm không gian cho thiết bị quản lý cáp (Cable Management): Thường cần 1U cho mỗi Patch panel/Switch.

3. Cộng thêm 20% – 30% dung lượng U dự phòng cho các thiết bị mua mới trong 3-5 năm tới, và để chừa các khe hở (Blank panel) hỗ trợ tản nhiệt. => Với hệ thống 12U thực tế như trên, một tủ 20U sẽ là lựa chọn kỹ thuật an toàn.

Tư vấn kỹ thuật và cung cấp thiết bị tại Hulatech Thịnh Phát

Việc chọn sai thông số tủ Rack sẽ dẫn đến tình trạng máy chủ cấn cửa sau không đóng được, cáp quang bị gập gãy do thiếu không gian, hoặc thiết bị giảm tuổi thọ do luồng khí nóng bị quẩn bên trong.

Tại Hulatech Thịnh Phát, chúng tôi cung cấp các dòng tủ Rack chuẩn 19 inch (từ 15U đến 42U) với độ dày thép và tải trọng bám sát yêu cầu kỹ thuật của hệ thống. Đội ngũ kỹ thuật viên sẵn sàng hỗ trợ đối tác tính toán tổng số U, chiều sâu D và bóc tách các phụ kiện bắt buộc đi kèm (Thanh nguồn PDU, khay trượt/khay cố định, thanh quản lý cáp, quạt tản nhiệt) dựa trên datasheet thiết bị thực tế của dự án.

Vui lòng cung cấp danh sách thiết bị dự kiến hoặc bản vẽ mặt bằng để Hulatech Thịnh Phát hỗ trợ tính toán và gửi bảng dự toán vật tư chính xác.
