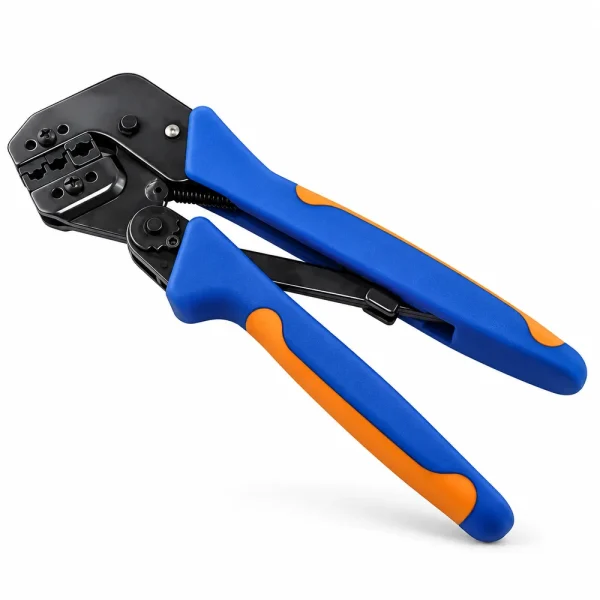

Kìm mạng AMP – COMMSCOPE cat6

Kìm bấm mạng AMP CommScope 790163-5 là dụng cụ chuyên bấm đầu modular RJ45 chống nhiễu, sử dụng khuôn dành cho phần giữ cáp cỡ C. Theo CommScope, cấu hình này áp dụng với những đầu nối được chỉ định cho cáp có đường kính ngoài 5,7–7,0 mm, bao gồm một số dòng Cat6.

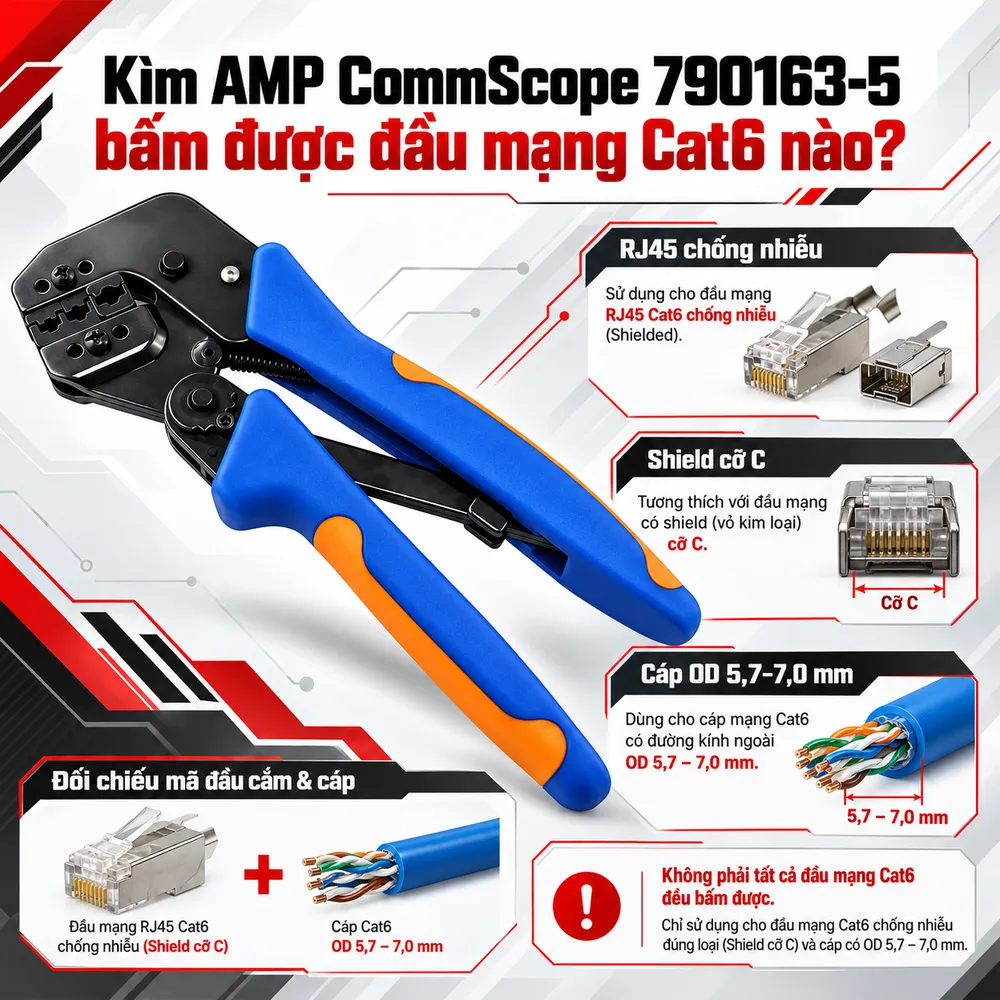

Kìm AMP CommScope 790163-5 bấm được đầu mạng Cat6 nào?

Khác với kìm RJ45 phổ thông, model 790163-5 được hãng xác định là bộ dụng cụ bấm đầu modular có shield cỡ C. Đây là kích thước phần giữ cáp của đầu nối, không phải cam kết rằng tất cả cáp Cat6 đều bấm được. Người sử dụng cần đối chiếu đồng thời đường kính vỏ cáp, kích thước cách điện lõi, kiểu dây đặc hoặc dây mềm và mã đầu cắm. Trong bảng hướng dẫn PRO-CRIMPER III, CommScope liệt kê nhóm đầu Cat6 mã 6-2111989 với khuôn 790163-6. Một số đầu Cat5e và Cat6A đúng cấu hình cũng được hãng liệt kê cho bộ dụng cụ này. Vì vậy, giới hạn sử dụng được xác định từ tổ hợp đầu nối và cáp, thay vì chỉ căn cứ nhãn Cat6 in trên bao bì. Nhiều đơn vị bán hàng gọi đây là kìm bấm đầu Cat6 ba mảnh. Cách gọi phản ánh cấu tạo một số bộ đầu nối có thân, chi tiết dẫn dây và phần shield. Tuy nhiên, không phải mọi đầu ba mảnh của các thương hiệu khác đều tương thích với khuôn này.

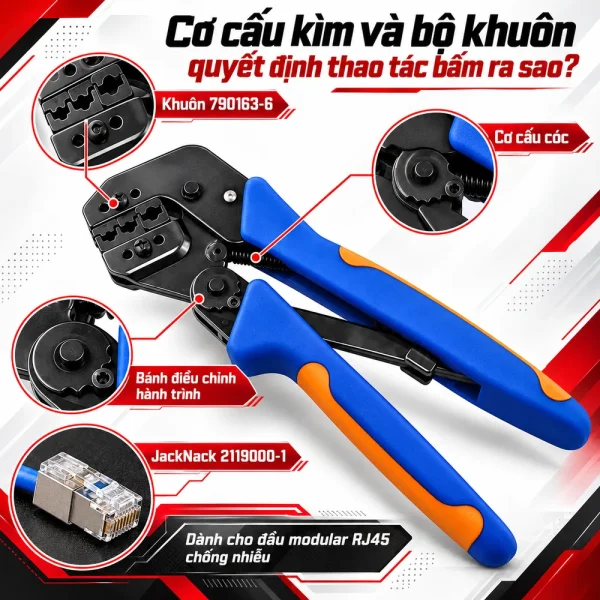

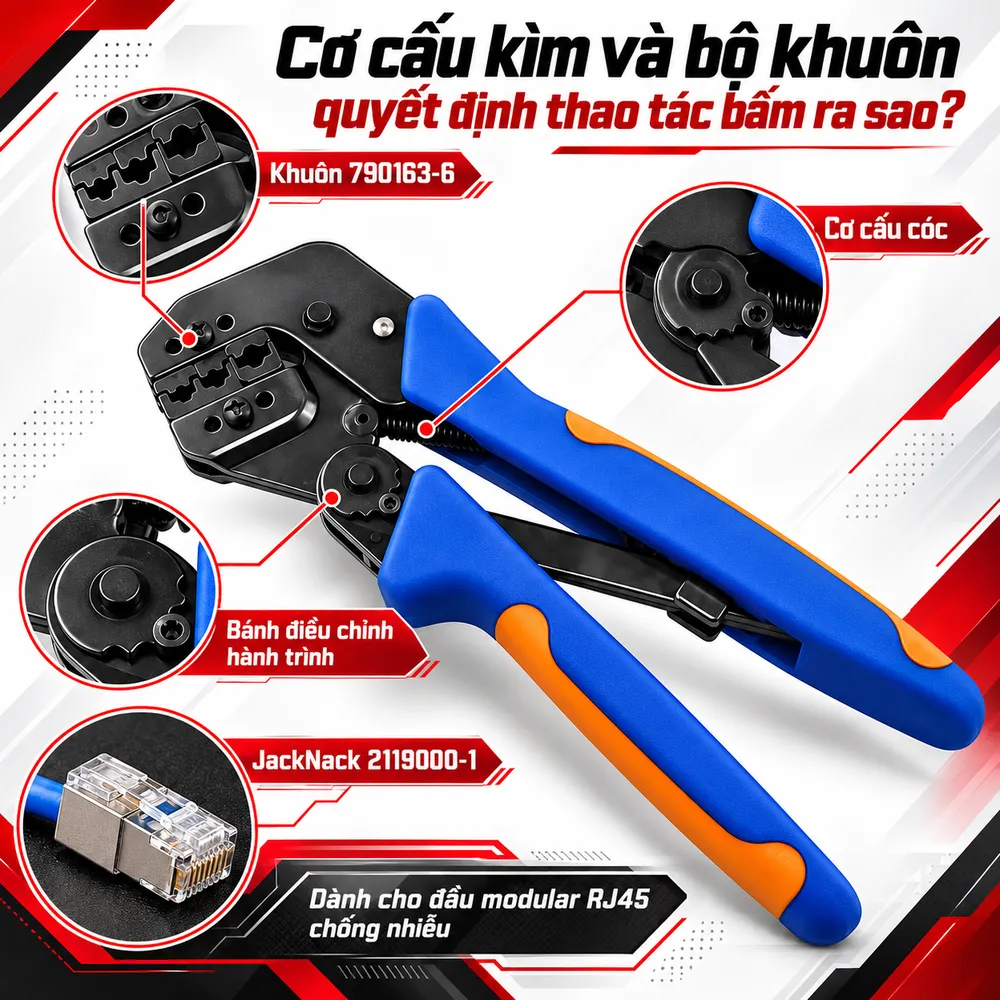

Cơ cấu kìm và bộ khuôn quyết định thao tác bấm ra sao?

Khuôn 790163-6 dành cho đầu có shield cỡ C

Bộ dụng cụ 790163-5 đi kèm khuôn 790163-6. Khuôn định vị đầu cắm và tạo lực ép lên các chân tiếp điểm, đồng thời xử lý các phần giữ dây của đầu modular.

Cơ cấu cóc và bánh điều chỉnh hành trình

Dòng PRO-CRIMPER III có hàm cố định, hàm chuyển động và cơ cấu cóc điều chỉnh được. Cơ cấu cóc giữ quá trình ép đến khi hoàn thành hành trình. Không nên tự chỉnh chỉ vì cảm giác bóp nặng hoặc nhẹ; cần kiểm tra mẫu bấm theo yêu cầu đầu nối.

Phụ kiện JackNack đi cùng bộ sản phẩm

Datasheet liệt kê phụ kiện JackNack mã 2119000-1 trong cấu hình bộ. Khi mua hàng tồn kho, cần kiểm tra phụ kiện có đầy đủ hay không, cùng tình trạng khuôn, ốc giữ và khớp chuyển động. Thân kìm bằng kim loại theo mô tả phân phối, nhưng không có căn cứ để gán riêng một mác thép hoặc tuổi thọ chu kỳ bấm.

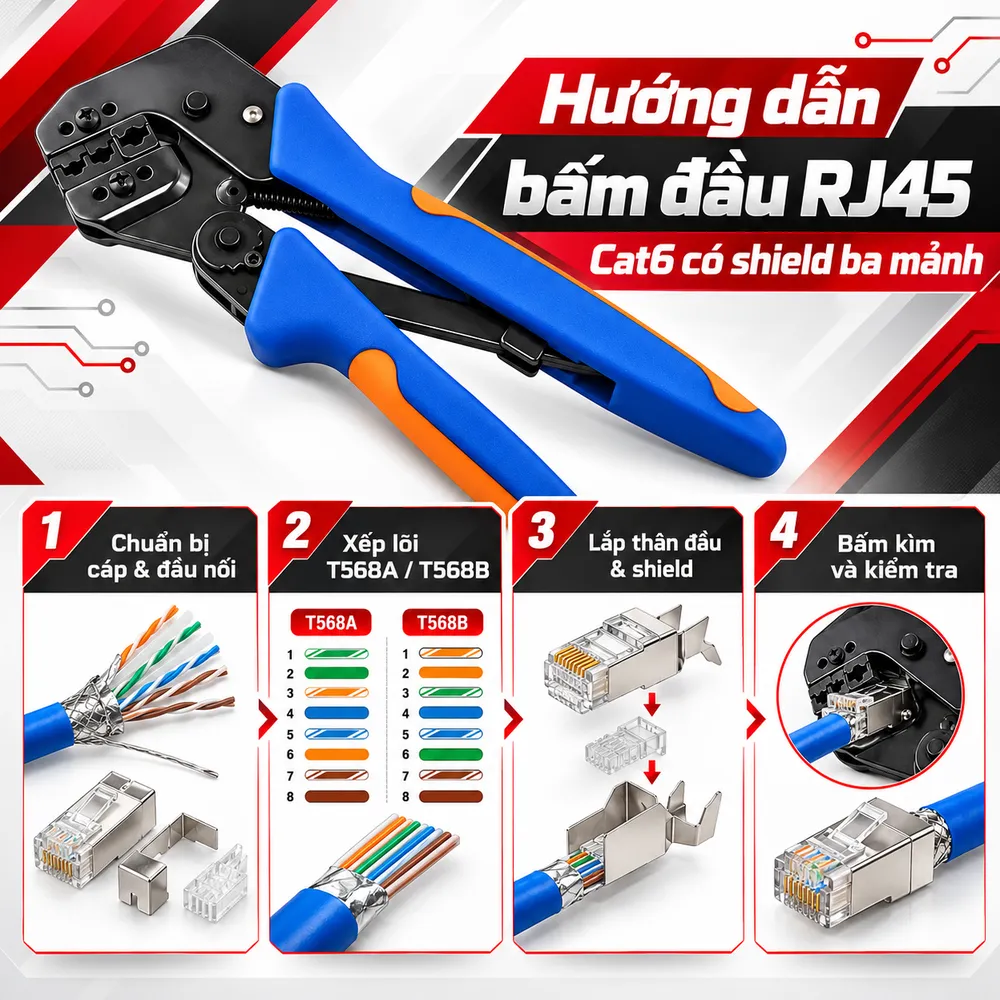

Hướng dẫn bấm đầu RJ45 Cat6 có shield ba mảnh

Trước tiên, xác định mã đầu RJ45 và cáp đúng với bảng tương thích của CommScope. Kiểm tra đường kính vỏ cáp trong khoảng được chỉ định, chọn sơ đồ T568A hoặc T568B theo thiết kế và chuẩn bị đầu cắm theo hướng dẫn riêng. Không tuốt cách điện từng lõi nếu cấu trúc đầu nối sử dụng tiếp điểm xuyên cách điện. Tiếp theo, cắt cáp phẳng, tháo lớp vỏ ngoài đúng chiều dài và giữ các cặp dây xoắn gần điểm tiếp xúc. Sắp xếp lõi vào chi tiết dẫn hướng, lắp thân đầu và phần shield theo trình tự được nhà sản xuất quy định. Với cáp có lớp chắn, phải bảo đảm phần kim loại của đầu nối nằm đúng vị trí; lắp thiếu chi tiết có thể ảnh hưởng cơ cấu giữ cáp. Đặt đầu đã chuẩn bị vào khuôn sao cho đầu cắm chạm đáy khoang bấm. Giữ lực đẩy nhẹ theo chiều đưa cáp vào và bóp kìm đến khi cơ cấu cóc nhả. Sau đó mở tay cầm hoàn toàn, lấy đầu nối ra và kiểm tra tiếp điểm, phần kẹp vỏ cùng vị trí shield. Nếu có lỗi, cần xử lý theo hướng dẫn đầu nối thay vì ép lặp tùy tiện. Cuối cùng, dùng máy test kiểm tra thông mạch và thứ tự chân. Công trình yêu cầu nghiệm thu Cat6 phải sử dụng thiết bị chứng nhận hiệu năng phù hợp; một phép thử thông mạch không đo đầy đủ suy hao hay xuyên âm.

Ứng dụng thực tế và giới hạn của kìm 790163-5

Dụng cụ phù hợp với công việc bấm đầu RJ45 chống nhiễu tại phòng kỹ thuật, tủ rack, hệ thống camera IP hoặc mạng doanh nghiệp khi sử dụng đúng mã đầu nối. Kết cấu khuôn chuyên dụng hỗ trợ thao tác nhất quán giữa các đầu cắm cùng cấu hình. CommScope xác định đây là kìm cầm tay phục vụ lắp đặt hiện trường, bảo trì và công việc số lượng thấp, không phải thiết bị sản xuất hàng loạt. Kìm không thay thế dao tuốt chuyên dụng, máy test hay thiết bị chứng nhận cáp. Đầu RJ45 không chống nhiễu, đầu xuyên thấu và các kích thước shield khác phải kiểm tra khuôn riêng. Với tuyến cấp nguồn PoE, kỹ thuật viên cần đánh giá thêm chất lượng tiếp xúc, loại cáp và yêu cầu của hệ thống trước khi vận hành.

Mua kìm AMP CommScope 790163-5 cần kiểm tra điều gì?

CommScope thông báo mã 790163-5 đã ngừng sản xuất ngày 10/05/2024. Vì vậy, người mua cần xác nhận tình trạng hàng tồn, mã khuôn 790163-6, phụ kiện JackNack và chính sách bảo hành thực tế. Các công bố RoHS, UK-RoHS và REACH-SVHC thuộc hồ sơ tuân thủ vật liệu; chúng không xác nhận hiệu năng tuyến mạng sau thi công. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để chọn đầu RJ45, kìm bấm và máy kiểm tra tương ứng. Khi cần tư vấn hoặc báo giá AMP CommScope 790163-5, hãy cung cấp mã đầu cắm, đường kính cáp và số lượng cần bấm để được đối chiếu trước khi đặt hàng.
