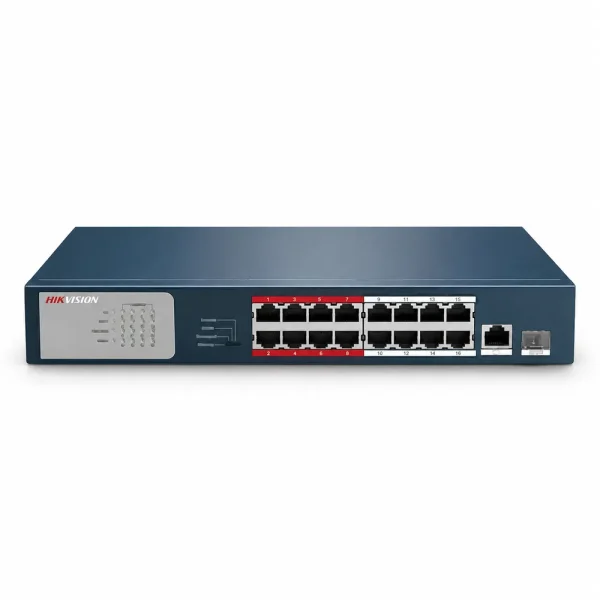

Switch Chia Mạng POE 16 Cổng HG-3E0318P-E/M Hikvision

Switch PoE Hikvision HG-3E0318P-E/M là thiết bị chuyển mạch không quản lý, có 16 cổng RJ45 10/100Mbps cấp nguồn, một uplink RJ45 Gigabit và một cổng SFP Gigabit độc lập. Sản phẩm hỗ trợ IEEE 802.3af/at, ngân sách PoE 135W cùng bốn chế độ Standard, Priority, Isolate và Extend. Thiết bị phù hợp hệ thống camera IP có nhiều điểm kết nối tập trung nhưng không yêu cầu cấu hình quản trị phức tạp.

Thiết kế một điểm tập trung cho 16 camera IP

Tại cửa hàng, trường học hoặc kho hàng, bố trí switch ở tủ kỹ thuật giúp tập trung cáp mạng và điện cấp cho camera. HG-3E0318P-E/M cung cấp 16 cổng PoE, cho phép mỗi cổng truyền dữ liệu và nguồn qua cùng một sợi Ethernet đến thiết bị tương thích. Mỗi cổng PoE hoạt động ở tốc độ 10/100Mbps. Tuy nhiên, số lượng camera lắp được không chỉ phụ thuộc 16 cổng vật lý mà còn dựa trên điện năng và băng thông. Khi lựa chọn Switch mạng cho công trình, cần đối chiếu công suất tiêu thụ, số thiết bị dự kiến và vị trí đầu ghi để tránh thiếu nguồn hoặc nghẽn đường truyền.

Uplink Gigabit RJ45 và SFP độc lập có lợi ích gì?

Ngoài 16 cổng PoE, HG-3E0318P-E/M có một cổng RJ45 Gigabit dùng để kết nối đầu ghi, router hoặc switch trung tâm. Cổng SFP Gigabit độc lập hỗ trợ phương án truyền dẫn quang giữa các khu vực, khi được lắp module phù hợp. Tuy nhiên, đây không phải tính năng tự động cộng băng thông; kết nối đồng thời nhiều đường về cùng mạng cần thiết kế tránh vòng lặp Ethernet. Muốn sử dụng SFP, phải kiểm tra chuẩn module, loại sợi quang, bước sóng và thiết bị ở đầu đối diện. Khả năng chuyển mạch 7,2Gbps mô tả năng lực xử lý nội bộ. Nó không biến từng cổng PoE 100Mbps thành cổng Gigabit. Khi nhiều camera gửi video về NVR, cần tính tổng bitrate của các luồng và so sánh với đường uplink thực tế.

Ngân sách 135W: nên phân bổ nguồn như thế nào?

Theo thông số sản phẩm tại Hikvision Việt Nam, thiết bị hỗ trợ IEEE 802.3af/at, tối đa 30W trên từng cổng và tổng ngân sách PoE 135W. Điều này không có nghĩa cả 16 cổng đều được cấp đồng thời 30W. Cần cộng công suất tối đa của từng camera để xác định tải thực tế. Ví dụ, mười camera tiêu thụ tối đa 10W và bốn camera tiêu thụ 6W cần tổng cộng 124W. Nếu 16 camera cùng yêu cầu 12W, tổng tải đạt 192W và vượt ngân sách nguồn. Trong tính toán, nên sử dụng mức công suất khi hồng ngoại, đèn trợ sáng hoặc phụ kiện của camera hoạt động, thay vì chỉ đo khi thiết bị nhàn rỗi. Cũng cần sử dụng cáp đồng và đầu bấm đạt chất lượng, đặc biệt trên tuyến dài có nguy cơ sụt áp.

Bốn chế độ hoạt động dành cho những tình huống nào?

Standard là chế độ mặc định, phục vụ trao đổi dữ liệu thông thường. Priority ưu tiên xử lý lưu lượng ở các cổng 1–8, phù hợp khi muốn dành ưu tiên cho camera tại khu vực quan trọng. Isolate hạn chế giao tiếp trực tiếp giữa các cổng truy cập, giúp tách các thiết bị đầu cuối ở lớp kết nối. Tuy nhiên, cách ly cổng không đồng nghĩa hệ thống có tường lửa hay chính sách kiểm soát truy cập hoàn chỉnh. Extend phục vụ camera ở xa tủ kỹ thuật. Phần giới thiệu sản phẩm chỉ định cổng 9–16 có thể truyền PoE đến khoảng 250m trên cáp Cat5e phù hợp. Chế độ kéo dài khoảng cách thường phải đánh đổi bằng tốc độ liên kết thấp hơn, nên cần kiểm tra bitrate camera, điện áp nhận và chất lượng hình ảnh trước khi nghiệm thu. Đáng lưu ý, bảng thông số chi tiết trên cùng trang sản phẩm lại ghi nhóm truyền xa là cổng 1–16. Vì thông tin chưa thống nhất, kỹ thuật viên nên kiểm tra nhãn chế độ hoặc hướng dẫn đi kèm đúng lô hàng trước khi thiết kế tuyến 250m.

Bảng MAC 4K và giới hạn của switch không quản lý

HG-3E0318P-E/M hỗ trợ bảng địa chỉ MAC 4K và khả năng chuyển mạch 7,2Gbps. Bảng MAC giúp thiết bị ghi nhớ địa chỉ đã học để chuyển tiếp khung Ethernet đến cổng phù hợp; con số 4K không phải số camera có thể cấp nguồn hoặc cam kết về bảo mật. Do thuộc nhóm switch không quản lý, thiết bị phù hợp cách lắp đặt cắm và sử dụng. Người quản trị không nên mặc định có giao diện cấu hình VLAN tùy ý, theo dõi băng thông từng cổng hoặc điều khiển từ xa. Nếu mạng cần các tính năng đó, nên chọn dòng managed và thiết kế phương án quản trị riêng.

Lắp đặt và lựa chọn theo điều kiện thực tế

Thông tin sản phẩm công bố vỏ kim loại, nguồn AC 100–240V, chống xung lan truyền 4kV trên mỗi cổng, dải nhiệt độ hoạt động 0–40°C và độ ẩm 10–90% không ngưng tụ. Nên đặt switch trong tủ khô ráo, có thông gió; thông số chống xung không thay thế tiếp địa hoặc thiết bị chống sét của công trình. HG-3E0318P-E/M phù hợp khi cần gom nhiều camera PoE 100Mbps về một điểm, tổng tải không vượt 135W và uplink Gigabit đáp ứng lưu lượng video. Trước khi đặt mua, cần xác nhận nhu cầu nguồn từng camera, số tuyến dài, module SFP và điều kiện lắp đặt. HulaTech hỗ trợ đối chiếu cấu hình, lựa chọn cáp mạng, phụ kiện kết nối và tư vấn báo giá theo yêu cầu dự án.
