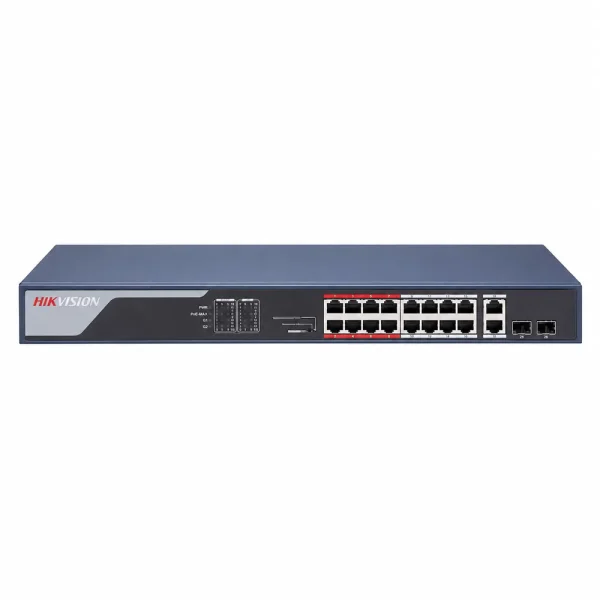

Switch POE 24 Cổng HIKVISION DS-3E0326P-E(B)

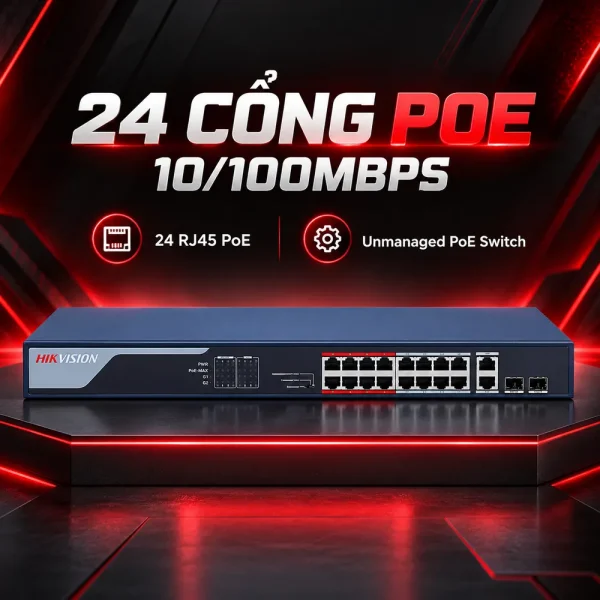

Hikvision DS-3E0326P-E(B) là switch PoE không quản lý (Unmanaged PoE Switch), trang bị 24 cổng RJ45 10/100Mbps cấp nguồn và 2 cổng uplink Gigabit Combo RJ45/SFP. Thiết bị hỗ trợ IEEE 802.3af/at, ngân sách PoE 370W, khả năng chuyển mạch 8,8Gbps và chế độ Extend 250m. Sản phẩm phù hợp với hệ thống camera IP, văn phòng, trường học và nhà kho cần tập trung nhiều thiết bị mạng.

Hệ thống 24 camera IP cần cấu hình switch như thế nào?

Khi triển khai hệ thống giám sát nhiều vị trí, thiết bị chuyển mạch phải đáp ứng đồng thời nhu cầu truyền dữ liệu, cấp nguồn và kết nối về đầu ghi trung tâm. DS-3E0326P-E(B) cung cấp 24 cổng PoE Fast Ethernet, cho phép kết nối các camera tương thích mà không phải bố trí bộ nguồn riêng tại từng vị trí. Mỗi cổng hỗ trợ tốc độ 10/100Mbps, phù hợp với nhiều dòng camera IP sử dụng Ethernet. Hai cổng uplink Gigabit Combo hỗ trợ lựa chọn giao diện RJ45 hoặc SFP để kết nối mạng trung tâm. Đây là hai cổng logic, mỗi cổng có giao diện đồng và quang dùng chung, không phải bốn đường uplink hoạt động độc lập. Switch mạng, Hikvision DS-3E0326P-E(B) phù hợp hệ thống cần nhiều cổng PoE 100Mbps, đồng thời có đường uplink Gigabit để tập trung lưu lượng camera.

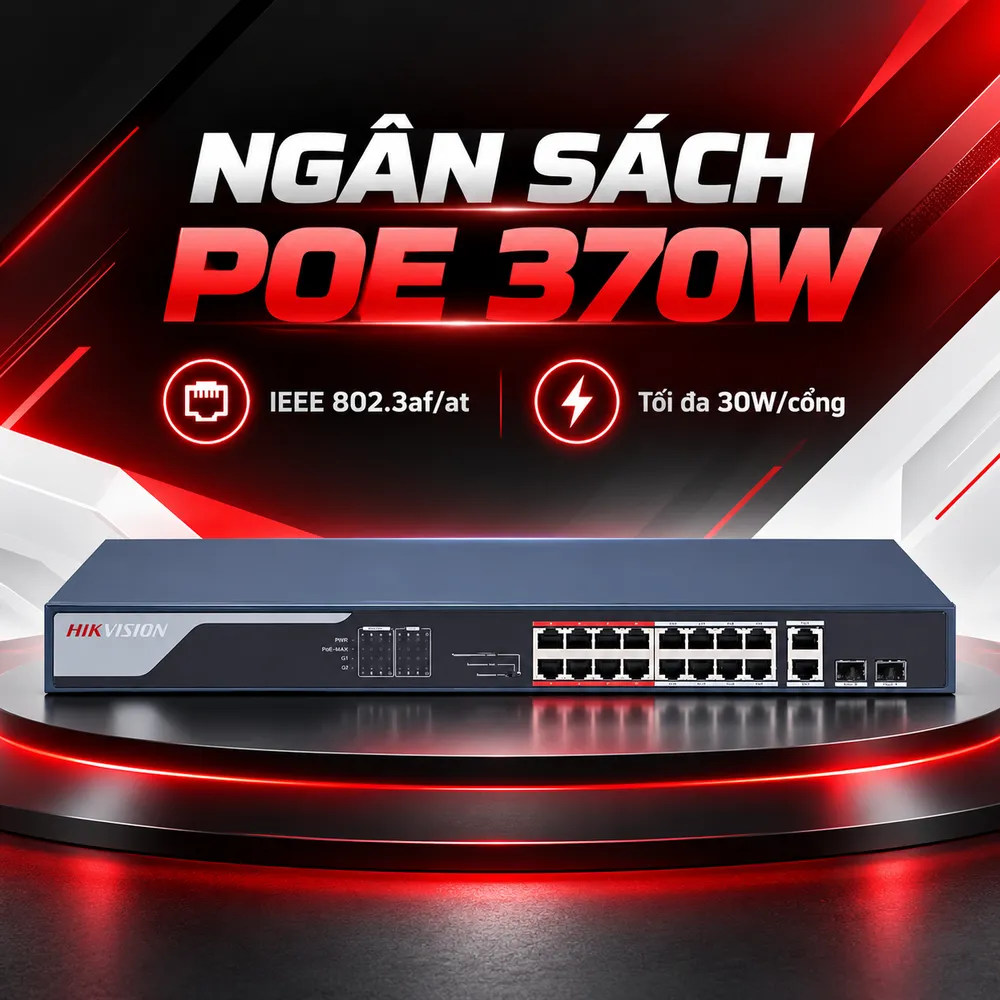

Ngân sách PoE 370W đáp ứng bao nhiêu thiết bị?

DS-3E0326P-E(B) hỗ trợ hai chuẩn IEEE 802.3af và IEEE 802.3at, với công suất cấp nguồn tối đa 30W trên mỗi cổng. Tuy nhiên, 370W là tổng ngân sách PoE cho toàn bộ 24 cổng, không phải công suất riêng từng đầu ra. Vì vậy, số lượng thiết bị được cấp nguồn đồng thời phụ thuộc mức tiêu thụ điện lớn nhất của từng model.

Ví dụ tính công suất khi lắp 24 camera

Giả sử hệ thống sử dụng 24 camera có công suất tối đa 12W mỗi chiếc. Tổng nhu cầu cấp nguồn là 288W, nằm trong ngân sách 370W. Nếu mỗi camera yêu cầu 18W, tổng công suất sẽ tăng lên 432W và vượt khả năng cấp nguồn của switch. Khi thiết kế, cần kiểm tra thông số tiêu thụ điện lúc camera bật hồng ngoại, đèn trợ sáng hoặc các phụ kiện đi kèm. Không nên tính theo công suất khi thiết bị đang nhàn rỗi. Việc dự phòng công suất giúp hạn chế nguy cơ thiếu nguồn khi toàn bộ camera hoạt động ở mức tải cao.

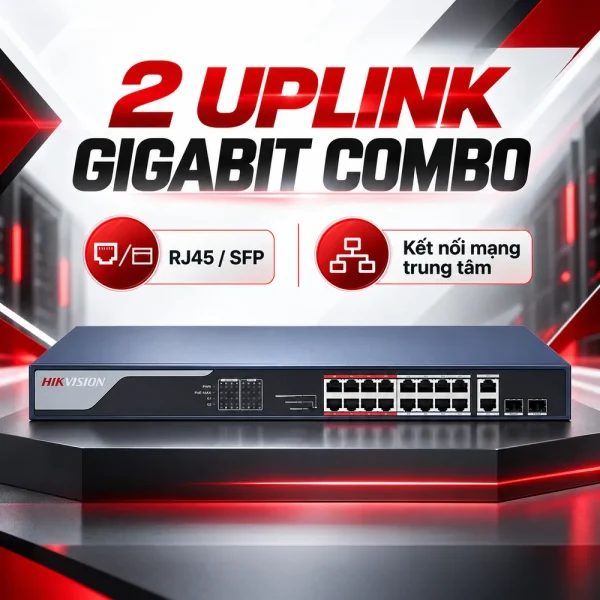

Chuyển mạch 8,8Gbps và hai uplink Gigabit Combo

Hikvision công bố DS-3E0326P-E(B) có khả năng chuyển mạch 8,8Gbps, tốc độ chuyển tiếp 6,55Mpps và bảng địa chỉ MAC 4K. Thiết bị sử dụng cơ chế Store-and-Forward, tiếp nhận khung Ethernet và kiểm tra trước khi chuyển tiếp đến cổng đích. Các thông số trên thể hiện khả năng xử lý nội bộ, không đồng nghĩa mỗi cổng đạt tốc độ 8,8Gbps. Các cổng PoE vẫn giới hạn ở 100Mbps, còn uplink hoạt động ở tốc độ Gigabit. Khi nhiều camera truyền hình ảnh về NVR, kỹ thuật viên cần cộng tổng bitrate và đối chiếu băng thông đường uplink. Switch hỗ trợ tổng hợp liên kết trên nhóm cổng uplink G1–G2 theo tài liệu hãng. Chức năng này cần được triển khai đúng cấu hình và khả năng của thiết bị đối diện, không tự động tăng tốc cho từng luồng dữ liệu.

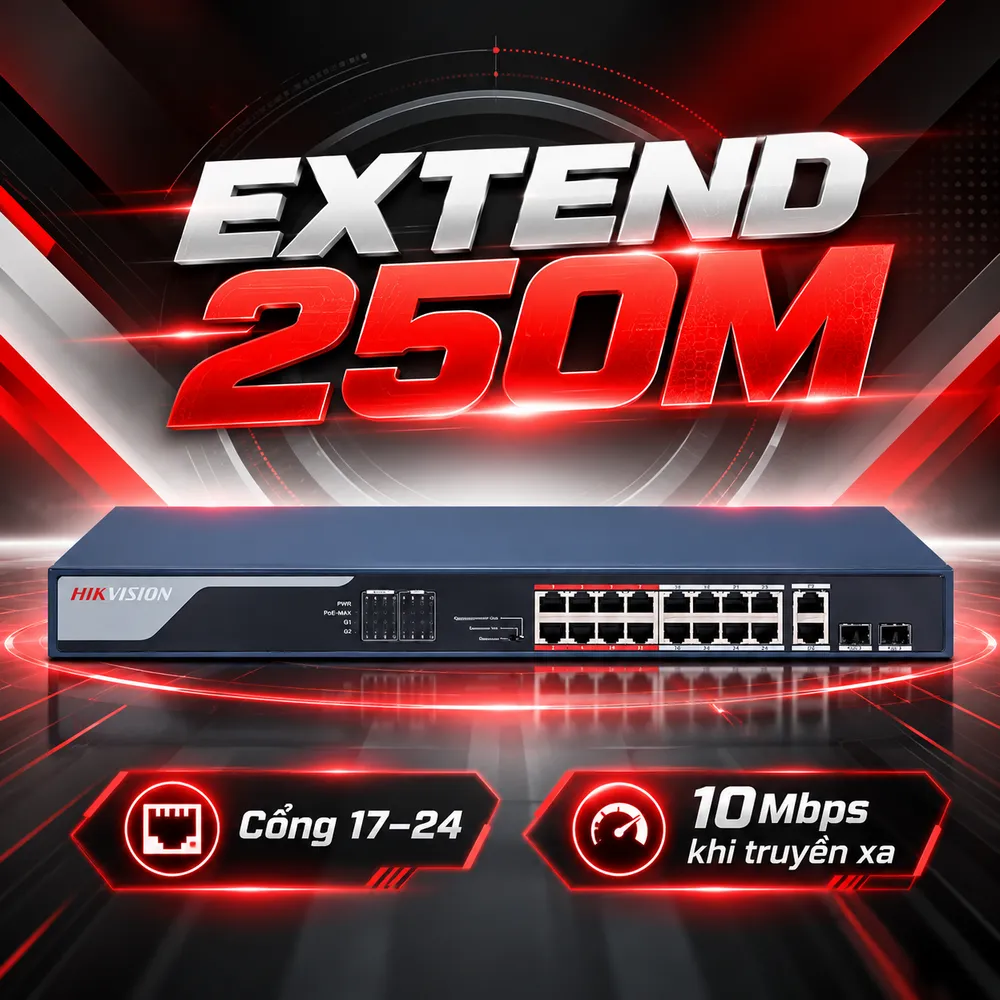

Extend 250m hỗ trợ những tuyến camera ở xa

Một số công trình có camera đặt xa tủ mạng, chẳng hạn cuối hành lang, khu vực kho hoặc điểm giám sát tại nhà xưởng. DS-3E0326P-E(B) hỗ trợ chế độ Extend nhằm mở rộng khoảng cách kết nối qua cáp Ethernet. Ở chế độ thông thường, chiều dài tuyến cáp đồng được giới hạn khoảng 100m. Khi bật Extend, thiết bị hỗ trợ truyền dẫn đến 250m với cáp Cat5e phù hợp, nhưng tốc độ liên kết giảm còn 10Mbps. Theo datasheet chi tiết, nhóm cổng 17–24 hỗ trợ truyền xa. Vì vậy, cần đối chiếu ký hiệu cổng và hướng dẫn đúng phiên bản trước khi cấu hình.

Những điều cần kiểm tra khi truyền xa 250m

Khoảng cách thực tế phụ thuộc chất lượng lõi đồng, chiều dài tuyến, đầu nối, công suất tiêu thụ và khả năng hoạt động của camera. Không nên mặc định chế độ Extend vẫn duy trì tốc độ 100Mbps. Những camera có bitrate cao có thể không phù hợp liên kết 10Mbps. Trước khi nghiệm thu, cần kiểm tra hình ảnh, tốc độ kết nối và điện áp cấp nguồn tại camera trong điều kiện tải lớn.

Cổng ưu tiên 1–8 và khả năng kiểm soát lưu lượng

Hikvision trang bị cơ chế ưu tiên cao cho các cổng từ 1 đến 8. Nhóm cổng này có thể dành cho camera tại vị trí quan trọng như cổng ra vào, quầy giao dịch hoặc khu vực cần giám sát liên tục. Khi xuất hiện cạnh tranh tài nguyên, cơ chế ưu tiên hỗ trợ xử lý lưu lượng từ các cổng được chỉ định. Tuy nhiên, ưu tiên dữ liệu không làm tăng tốc độ vật lý hoặc tổng ngân sách PoE. Thiết bị còn hỗ trợ điều khiển luồng IEEE 802.3x và cơ chế học địa chỉ MAC tự động. Do thuộc nhóm Unmanaged Switch, DS-3E0326P-E(B) không cung cấp giao diện quản trị VLAN hay các chức năng cấu hình mạng nâng cao như switch managed.

Thiết kế vỏ kim loại và điều kiện lắp đặt

DS-3E0326P-E(B) sử dụng vỏ kim loại, nguồn điện AC 100–240V, 50/60Hz và phù hợp bố trí trong tủ kỹ thuật có thông gió. Theo bảng thông số tại Hikvision Việt Nam, thiết bị có kích thước 440 × 285 × 43mm, nhiệt độ hoạt động 0–40°C và độ ẩm 10–90% không ngưng tụ. Về chống xung lan truyền, bảng thông số tại Việt Nam ghi 4kV, trong khi phần giới thiệu sản phẩm và tài liệu quốc tế ghi 6kV. Cần xác nhận datasheet của phiên bản thực tế trước khi sử dụng thông số này trong hồ sơ kỹ thuật. Khả năng chống xung không thay thế tiếp địa hoặc thiết bị bảo vệ chống sét tại công trình.

Ứng dụng và lựa chọn Hikvision DS-3E0326P-E(B)

Switch phù hợp hệ thống camera tại trường học, văn phòng, nhà kho và khu vực sản xuất có nhiều điểm kết nối PoE tập trung. Trước khi chọn mua, cần xác nhận tổng tải không vượt 370W, băng thông uplink đáp ứng lưu lượng video và module SFP tương thích với thiết bị. Nếu hệ thống cần quản lý VLAN, giám sát cổng từ xa hoặc kết nối Gigabit cho từng camera, nên cân nhắc dòng switch có quản lý phù hợp. HulaTech hỗ trợ tư vấn lựa chọn Switch PoE Hikvision DS-3E0326P-E(B), kiểm tra công suất camera, phương án kết nối và phụ kiện cáp mạng. Khách hàng có thể liên hệ để nhận báo giá theo số lượng và yêu cầu triển khai thực tế.
