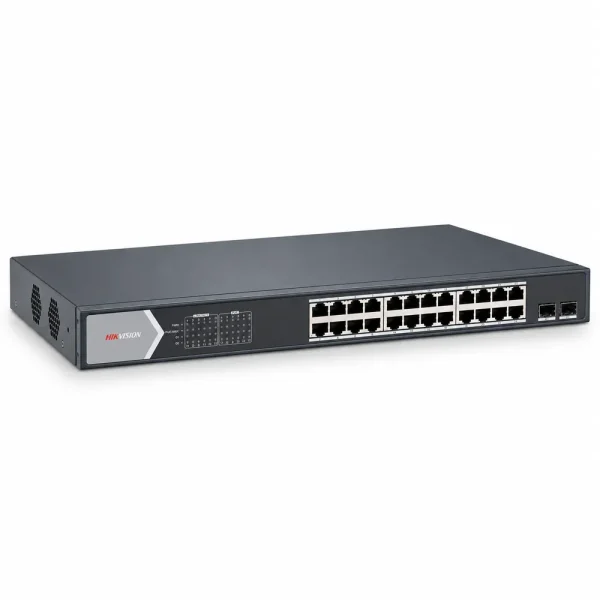

Smart Switch PoE HIKVISION DS-3E1526P-SI 24 cổng

Hikvision DS-3E1526P-SI là switch PoE quản lý thông minh, tích hợp 24 cổng RJ45 Gigabit cấp nguồn và hai cổng quang SFP Gigabit. Thiết bị hỗ trợ chuẩn IEEE 802.3af/at, ngân sách PoE 370W và các chức năng quản trị lớp 2, phù hợp cho hệ thống camera IP, Wi-Fi và điện thoại IP. Khi lựa chọn, cần tính công suất cấp nguồn và lưu lượng uplink.

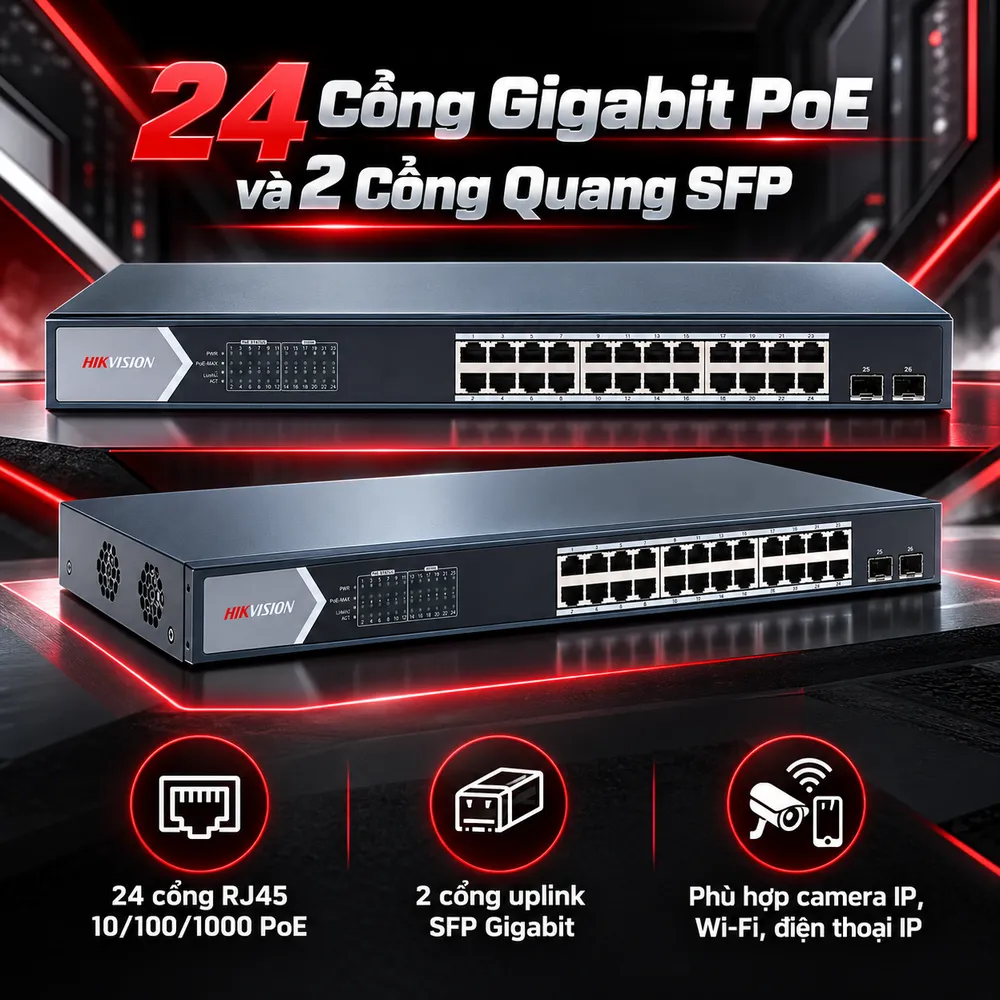

Thiết kế điểm tập trung mạng cho 24 thiết bị đầu cuối

Với 24 cổng Ethernet 10/100/1000Mbps, DS-3E1526P-SI cho phép truyền dữ liệu và điện năng trên cùng đường cáp đến thiết bị tương thích. Nhờ đó, giảm nhu cầu dùng nguồn rời và thuận tiện quản lý kết nối. Hai cổng SFP Gigabit được sử dụng để kết nối quang tới switch tầng trên hoặc khu vực đặt đầu ghi. Module quang cần được chọn theo loại sợi, khoảng cách và khả năng tương thích. Khi chọn Switch mạng cho hệ thống giám sát, cần dự phòng cổng để bổ sung camera sau này.

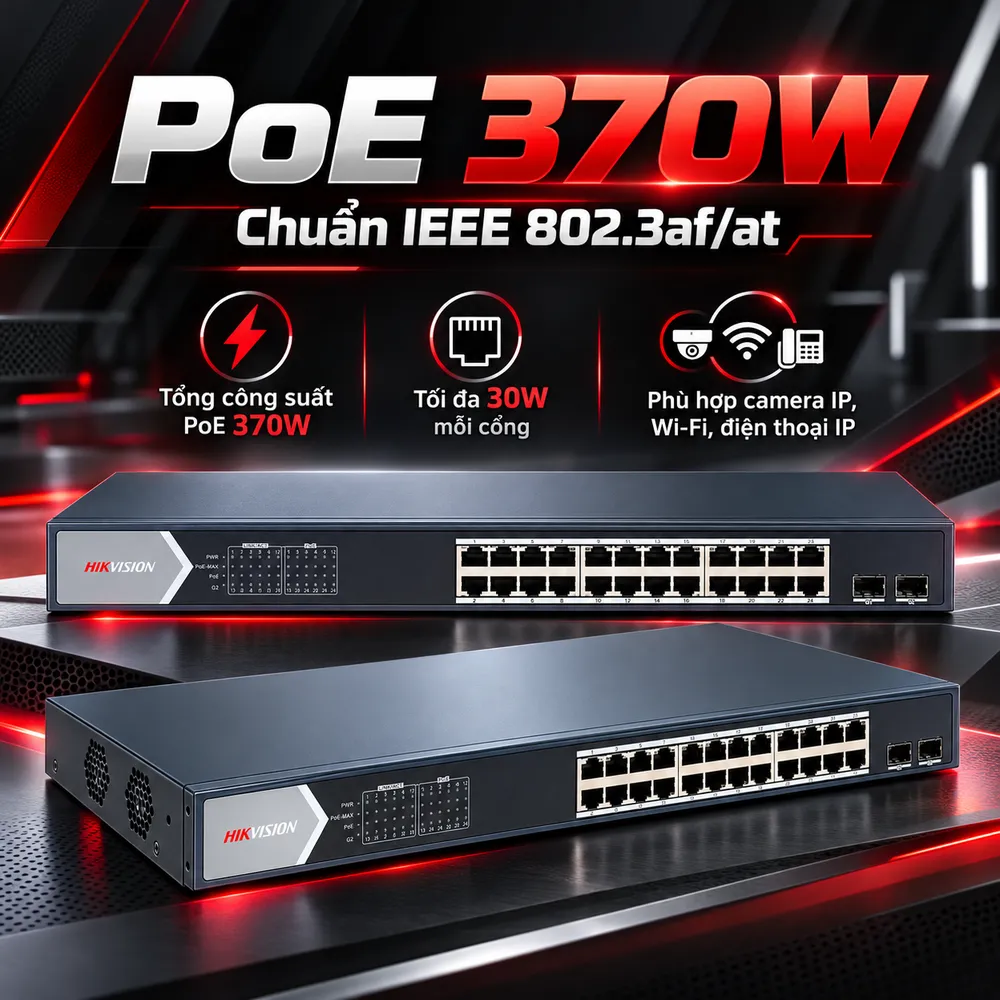

Ngân sách PoE 370W: kiểm tra tải trước khi cấp nguồn

Các cổng từ 1 đến 24 hỗ trợ PoE IEEE 802.3af và 802.3at, giới hạn tối đa 30W trên từng cổng. Tuy nhiên, 370W là ngân sách chung của toàn bộ switch, không phải mức công suất dành riêng cho mỗi thiết bị. Cần chú ý giới hạn này khi phối hợp nhiều loại camera. Ví dụ, 24 camera có mức tiêu thụ lớn nhất 12W mỗi chiếc cần tổng cộng 288W, nằm trong ngân sách 370W trước khi tính dự phòng. Ngược lại, 24 thiết bị cần 20W đồng thời sẽ tiêu thụ 480W, vượt giới hạn cho phép. Cần tính mức tiêu thụ tối đa, kể cả khi bật hồng ngoại hoặc phụ kiện. Chế độ Extend được Hikvision công bố hỗ trợ kết nối camera PoE tương thích tới 300m, tùy loại cáp và điều kiện vận hành. Đây không phải cam kết duy trì tốc độ Gigabit trên tuyến dài. Tuyến dài cần kiểm tra tốc độ và nguồn tại đầu nhận.

Hiệu năng chuyển mạch và giới hạn của đường uplink

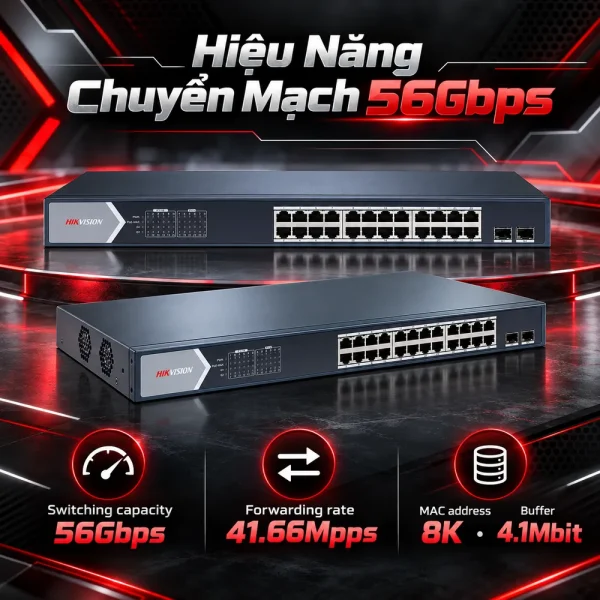

DS-3E1526P-SI có khả năng chuyển mạch 56Gbps, tốc độ chuyển tiếp 41,66Mpps, bảng địa chỉ MAC 8K và bộ nhớ đệm 4,1Mbit. Đây là thông số xử lý nội bộ, không phải tốc độ từng cổng. Mỗi cổng SFP trên model này có tốc độ Gigabit. Khi nhiều camera truyền video, cần cộng tổng bitrate và lưu lượng xem trực tiếp. Nếu tổng lưu lượng vượt dung lượng uplink, hiện tượng nghẽn có thể xuất hiện dù các cổng truy cập đều hoạt động ở tốc độ Gigabit. Switch hỗ trợ tám nhóm tổng hợp liên kết tĩnh (LAG). Tính năng này chỉ nên triển khai khi thiết bị đầu đối diện hỗ trợ cấu hình tương ứng; khả năng tăng thông lượng còn phụ thuộc phương pháp phân phối lưu lượng. Cần kiểm tra băng thông ở hai đầu.

Phân đoạn VLAN và điều phối lưu lượng mạng

VLAN IEEE 802.1Q hỗ trợ cấu hình VLAN ID 1–4094 cùng chế độ Access và Trunk. Có thể tách mạng camera, Wi-Fi và máy tính văn phòng. Việc kiểm soát truy cập giữa những VLAN vẫn cần chính sách phù hợp trên thiết bị định tuyến hoặc tường lửa. QoS trên DS-3E1526P-SI hỗ trợ ưu tiên theo cổng và các cơ chế lập lịch SP, WRR, nhằm phân phối tài nguyên khi có nhiều loại lưu lượng. Giới hạn tốc độ và kiểm soát bão broadcast, multicast, unknown unicast giúp giảm lưu lượng bất thường. Chức năng cô lập cổng hạn chế giao tiếp giữa các cổng trong cùng nhóm cô lập. STP IEEE 802.1D hỗ trợ phòng tránh vòng lặp mạng, nhưng đang tắt theo cấu hình mặc định được công bố. Cần cấu hình STP khi thiết kế mạng có đường dự phòng.

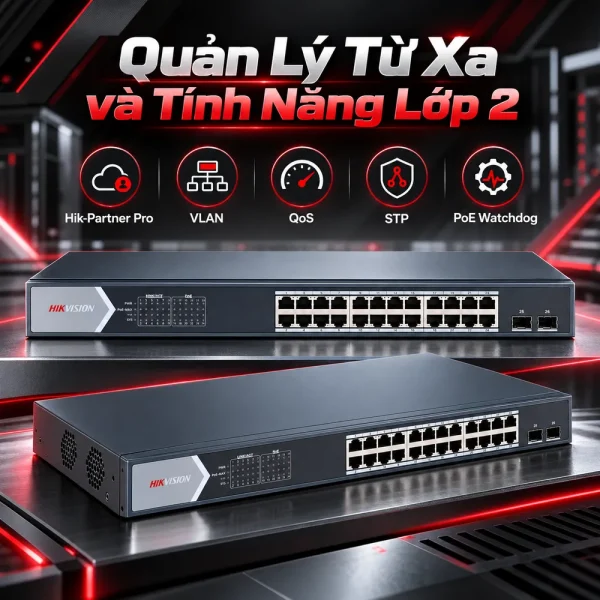

Hik-Partner Pro và PoE Watchdog hỗ trợ bảo trì

Thông qua Hik-Partner Pro, người quản trị có thể xem trạng thái cổng, tốc độ liên kết, mức sử dụng băng thông, sơ đồ kết nối và cảnh báo. Nền tảng cũng hỗ trợ thao tác khởi động lại cổng hoặc thiết bị và nâng cấp từ xa khi có kết nối mạng, quyền truy cập thích hợp. PoE Watchdog tự phát hiện camera không phản hồi và có thể khởi động lại nguồn tại cổng liên quan. Chức năng này không xử lý được lỗi cáp hoặc phần cứng camera. Thiết bị còn hỗ trợ nhật ký, xuất nhập cấu hình và đồng bộ thời gian để phục vụ bảo trì. Khi nghiệm thu, nên ghi lại tổng công suất PoE, trạng thái từng cổng và lưu lượng uplink để đối chiếu khi phát sinh sự cố mạng.

Lắp đặt trong tủ rack và lưu ý môi trường

DS-3E1526P-SI có vỏ kim loại, kích thước 440 × 44 × 221mm, trọng lượng tịnh khoảng 2,975kg và hỗ trợ lắp rack bằng tai gắn đi kèm. Thiết bị dùng nguồn AC 100–240V, công suất tiêu thụ tối đa 400W, vì thế cần dự trù nguồn điện và dung lượng UPS theo cấu hình tải thực tế. Dải nhiệt độ hoạt động được công bố là 0–45°C, độ ẩm 5–95% không ngưng tụ. Khả năng chống xung lan truyền 6kV góp phần bảo vệ cổng PoE nhưng không thay thế thiết bị cắt sét, tiếp địa hoặc biện pháp bảo vệ đường dây. Lắp ngoài trời cần tủ bảo vệ phù hợp. Với các dự án có nhiều camera IP hoặc thiết bị PoE đặt tập trung, Hikvision DS-3E1526P-SI phù hợp khi tổng tải cấp nguồn không vượt 370W và đường uplink đáp ứng lưu lượng thiết kế. HulaTech hỗ trợ đối chiếu công suất, chọn module quang, phương án lắp đặt và báo giá theo số lượng thiết bị trong công trình.
