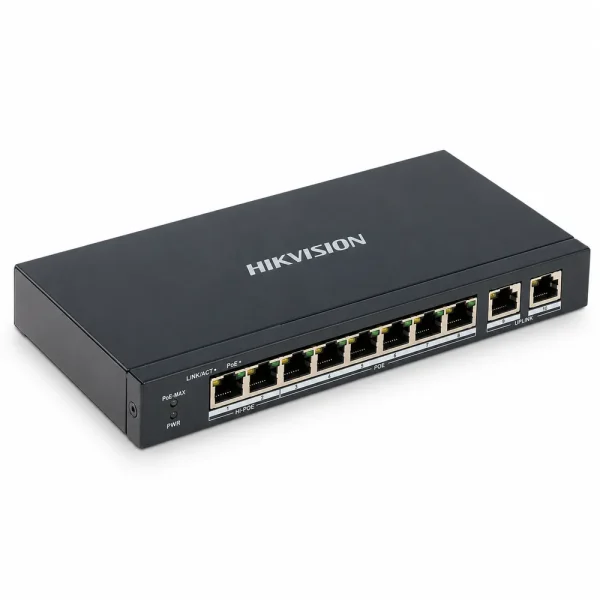

Smart Switch PoE DS-3E1510P-SI 8 cổng HIKVISION

Hikvision DS-3E1510P-SI là switch PoE thông minh thuộc dòng Smart Managed, trang bị tám cổng Gigabit RJ45 cấp nguồn PoE và hai cổng quang SFP Gigabit. Thiết bị kết nối camera IP, Wi-Fi và mạng văn phòng. Ngân sách PoE 110W, khả năng chuyển mạch 20Gbps cùng các tính năng quản lý lớp 2 hỗ trợ triển khai và bảo trì hệ thống.

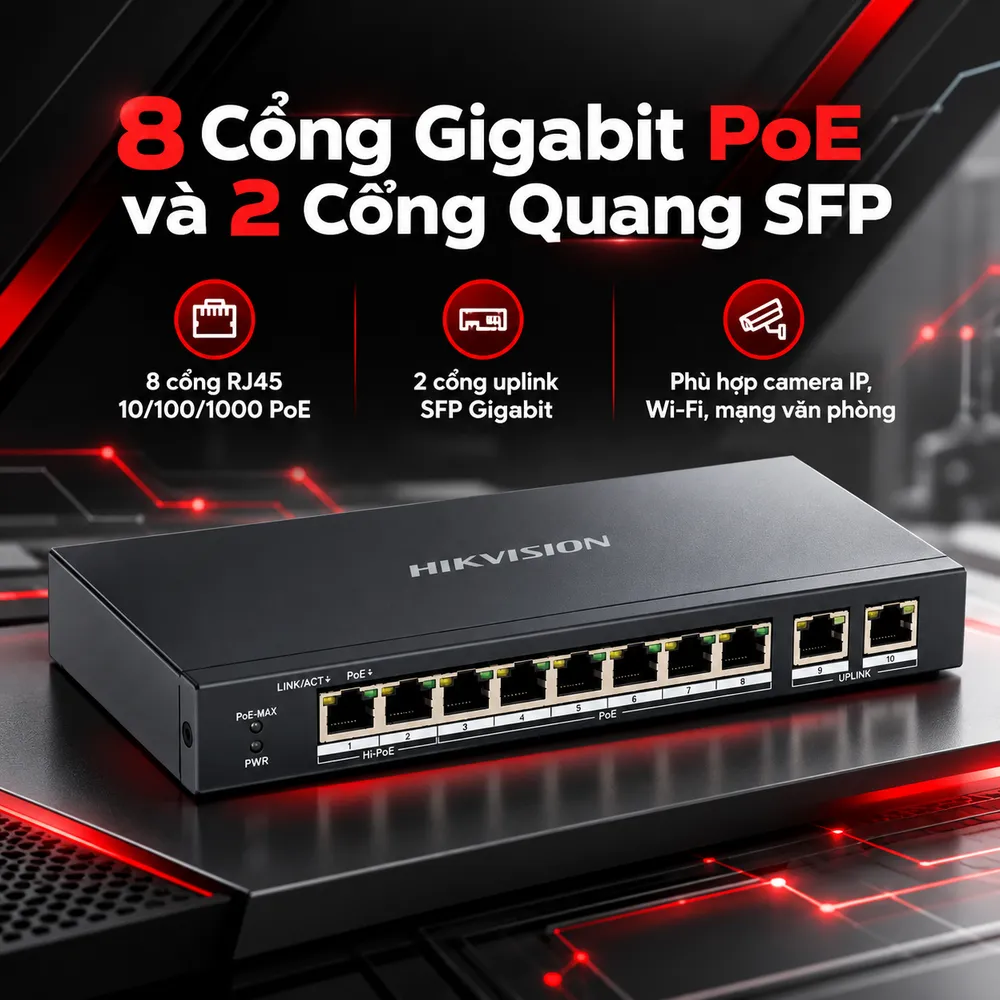

Kết nối 8 cổng Gigabit PoE và 2 cổng quang SFP

Tám cổng RJ45 của DS-3E1510P-SI hỗ trợ Ethernet 10/100/1000Mbps, đồng thời cấp điện qua cáp mạng cho thiết bị tương thích. Nhờ đó, giảm nhu cầu kéo nguồn điện riêng tới vị trí lắp đặt. Hai cổng SFP Gigabit phục vụ kết nối quang về thiết bị tập trung hoặc giữa các khu vực công trình. Đường quang phù hợp với tuyến dài hoặc môi trường có nhiễu điện từ. Khoảng cách thực tế phụ thuộc module SFP, loại sợi và thiết bị đầu đối diện; không nên mặc định mọi module đều tương thích. Khi lựa chọn Switch mạng cho hệ thống camera, cần kiểm tra đồng thời số cổng, tốc độ uplink và mức tiêu thụ điện của các thiết bị đầu cuối, thay vì chỉ dựa vào số cổng PoE.

Cấp nguồn IEEE 802.3af/at với ngân sách PoE 110W

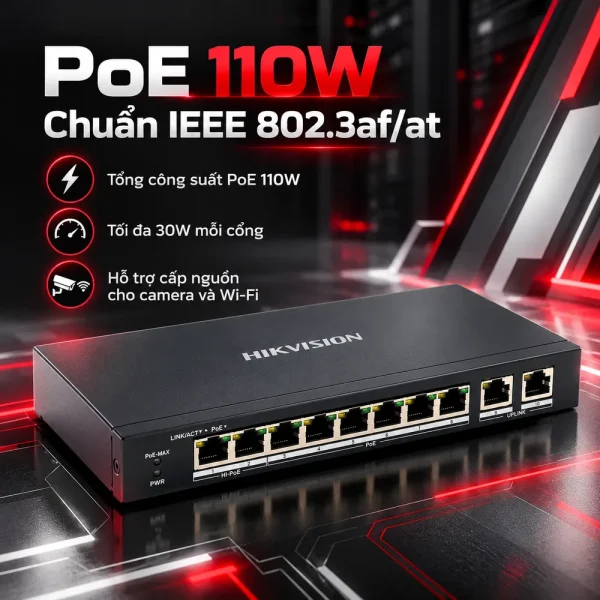

Model hỗ trợ IEEE 802.3af và 802.3at, với công suất tối đa 30W trên từng cổng PoE. Tổng ngân sách cấp nguồn là 110W, không phải 30W nhân tám cổng. Cần lưu ý khi sử dụng camera hồng ngoại hoặc nhiều điểm phát Wi-Fi. Chẳng hạn, tám thiết bị cần tối đa 12W mỗi thiết bị tương ứng 96W, nằm trong giới hạn công bố. Ngược lại, tám thiết bị cùng yêu cầu 20W sẽ vượt ngân sách PoE. Cần tính theo công suất lớn nhất, có dự phòng và kiểm tra suy hao trên cáp. Luôn cần kiểm tra ngân sách PoE khi bổ sung camera mới hoặc thay đổi phụ tải tại cổng. Chế độ Extend hỗ trợ truyền dữ liệu và PoE tới khoảng cách tối đa 300m trong điều kiện phù hợp. Đây không phải cam kết duy trì tốc độ Gigabit ở 300m; kết quả phụ thuộc camera và chất lượng cáp. Với tuyến dài, cần kiểm tra chế độ cổng, đường dây và nguồn trước khi nghiệm thu.

Hiệu năng chuyển mạch và điều phối lưu lượng

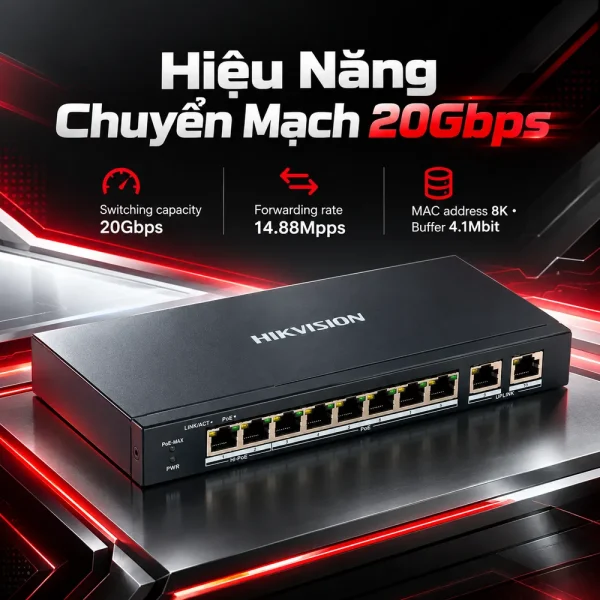

DS-3E1510P-SI có switching capacity 20Gbps, tốc độ chuyển tiếp 14,88Mpps, bảng địa chỉ MAC 8K và bộ đệm 4,1Mbit. Các thông số thể hiện khả năng xử lý của thiết bị, nhưng không có nghĩa mọi luồng video đều đạt băng thông tối đa ở mọi cấu hình. Hai cổng SFP đều có tốc độ Gigabit. Khi nhiều camera truyền dữ liệu về đầu ghi hoặc máy chủ, cần cộng tổng bitrate và lưu lượng phát sinh. Nếu tải tiến gần giới hạn đường uplink, nên phân bổ lại kết nối hoặc xem xét tổng hợp liên kết tĩnh khi thiết bị đối diện hỗ trợ. Switch hỗ trợ QoS theo ưu tiên cổng, cơ chế lập lịch SP và WRR, cùng chức năng giới hạn tốc độ. Quản trị viên có thể điều phối lưu lượng giữa video giám sát, thoại và dữ liệu văn phòng theo yêu cầu vận hành. Tuy vậy, QoS không thay thế việc thiết kế đủ băng thông cho hệ thống.

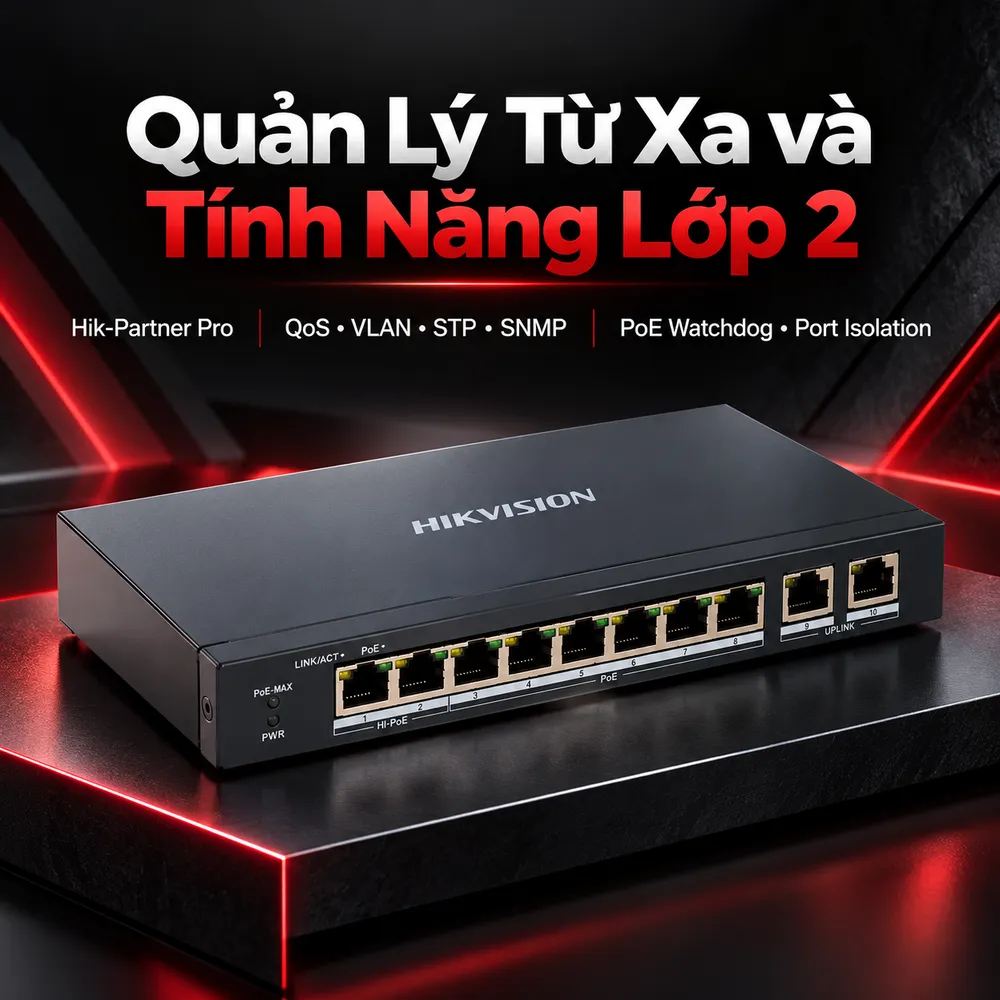

Quản lý từ xa qua Hik-Partner Pro và tính năng lớp 2

Với Hik-Partner Pro (HPP), người quản trị có thể theo dõi tốc độ cổng, mức sử dụng băng thông, công suất PoE, sơ đồ mạng và cảnh báo. Nền tảng hỗ trợ khởi động lại cổng, thao tác với thiết bị và nâng cấp từ xa khi có kết nối và quyền quản trị thích hợp. Nhờ đó, giảm nhu cầu kiểm tra tại hiện trường. PoE Watchdog tự phát hiện camera không phản hồi và có thể khởi động lại nguồn PoE tại cổng tương ứng. Đây là công cụ hỗ trợ xử lý sự cố, không thay thế việc kiểm tra lỗi cáp, nguồn hoặc firmware. Thiết bị hỗ trợ VLAN IEEE 802.1Q với chế độ Access và Trunk để phân chia nhóm kết nối. Chức năng cô lập cổng hạn chế liên lạc giữa các cổng cùng nhóm cô lập. STP dùng để phòng ngừa vòng lặp lớp 2 nhưng phải được kích hoạt và cấu hình phù hợp; theo Hikvision, chức năng này tắt mặc định. Ngoài ra còn có kiểm soát bão broadcast, multicast và unknown unicast, port mirroring, SNMP và tổng hợp liên kết tĩnh. Những chức năng này hỗ trợ quản trị mạng, nhưng không thay thế tường lửa, phân quyền truy cập hoặc các biện pháp an ninh khác.

Thiết kế, ứng dụng và lưu ý khi triển khai

DS-3E1510P-SI có vỏ kim loại, kích thước 217,6 × 27,8 × 108,55mm, trọng lượng tịnh khoảng 1,21kg. Thiết bị hỗ trợ đặt bàn hoặc treo tường, sử dụng nguồn 48VDC 2,5A. Nhiệt độ hoạt động công bố cho phiên bản này là 0–40°C; không nên lắp trong tủ ngoài trời không kiểm soát nhiệt độ. Mức chống sét lan truyền 6kV trên cổng PoE giúp tăng khả năng chịu xung điện theo điều kiện thử nghiệm, nhưng không thay thế tiếp địa và bảo vệ chống sét tổng thể. Khi lắp đặt, cần thông gió phù hợp, kiểm tra chất lượng đầu bấm và lựa chọn cáp đáp ứng yêu cầu. Sản phẩm phù hợp hệ thống camera tại cửa hàng, văn phòng, trường học hoặc nơi có nhiều thiết bị PoE tập trung. Trước khi đặt hàng, cần đối chiếu số camera, công suất tối đa, chiều dài tuyến và loại module quang cần sử dụng. Liên hệ HulaTech để được tư vấn cấu hình kết nối và nhận báo giá Hikvision DS-3E1510P-SI theo nhu cầu công trình.
