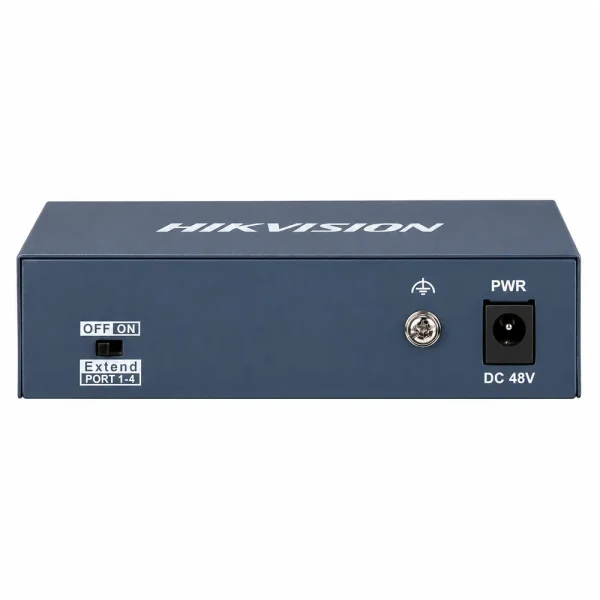

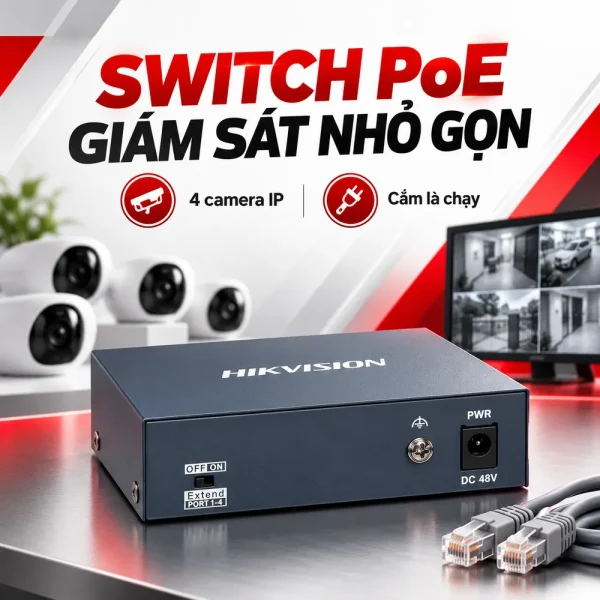

Switch POE 4 Cổng HIKVISION DS-3E0105P-E(B)

Hikvision DS-3E0105P-E(B) là switch PoE không quản lý, có bốn cổng RJ45 10/100Mbps cấp nguồn và một cổng uplink 100Mbps. Sản phẩm hỗ trợ IEEE 802.3af/at, ngân sách PoE 58W và chế độ Extend truyền xa 250m theo thông số phân phối tại Việt Nam. Thiết bị phù hợp những điểm giám sát nhỏ cần kết nối camera IP mà không phải kéo nguồn điện riêng đến từng vị trí.

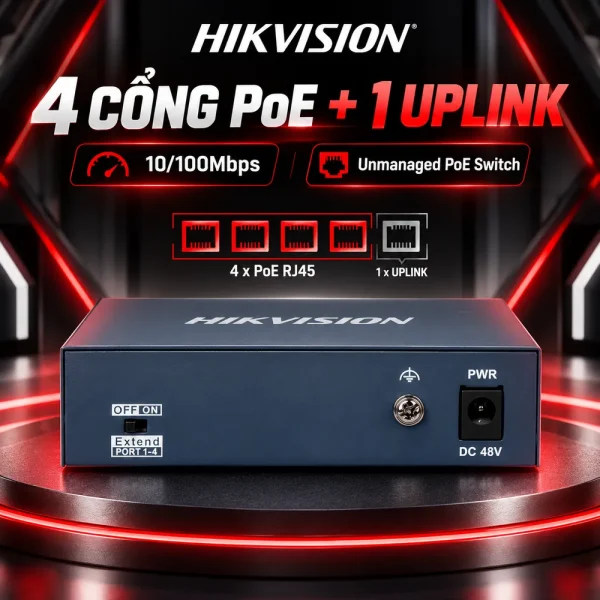

Bốn camera, một điểm cấp nguồn: cách DS-3E0105P-E(B) vận hành

Trên thiết bị có năm cổng Ethernet, nhưng chỉ bốn cổng đầu hỗ trợ PoE. Mỗi camera tương thích được kết nối bằng một tuyến cáp mạng để nhận điện và trao đổi dữ liệu. Cổng còn lại đóng vai trò uplink, kết nối với đầu ghi NVR, router hoặc switch phía trên. Nhờ cách bố trí này, hệ thống có thể tập trung việc cấp nguồn tại tủ mạng thay vì lắp adapter cạnh camera. Các cổng đều thuộc chuẩn Fast Ethernet 10/100Mbps, không phải Gigabit. Đối với cửa hàng nhỏ hoặc nhà ở, cấu hình này thường đáp ứng được những camera có bitrate phù hợp. Tuy nhiên, nếu hệ thống cần lưu lượng lớn hoặc nhiều luồng hình ảnh chất lượng cao, cần tính băng thông trước khi triển khai. Khi lựa chọn Switch cho hệ thống giám sát, cần đối chiếu tốc độ uplink với tổng bitrate camera, không chỉ kiểm tra thiết bị có đủ ổ cắm RJ45. Với điểm truy cập Wi-Fi hoặc điện thoại IP, cũng phải xác nhận chuẩn PoE, công suất tối đa và tốc độ cổng cần thiết. Thiết bị yêu cầu Gigabit không thể tận dụng đầy đủ tốc độ qua cổng 100Mbps của switch, dù có thể thiết lập liên kết thấp hơn nếu tương thích.

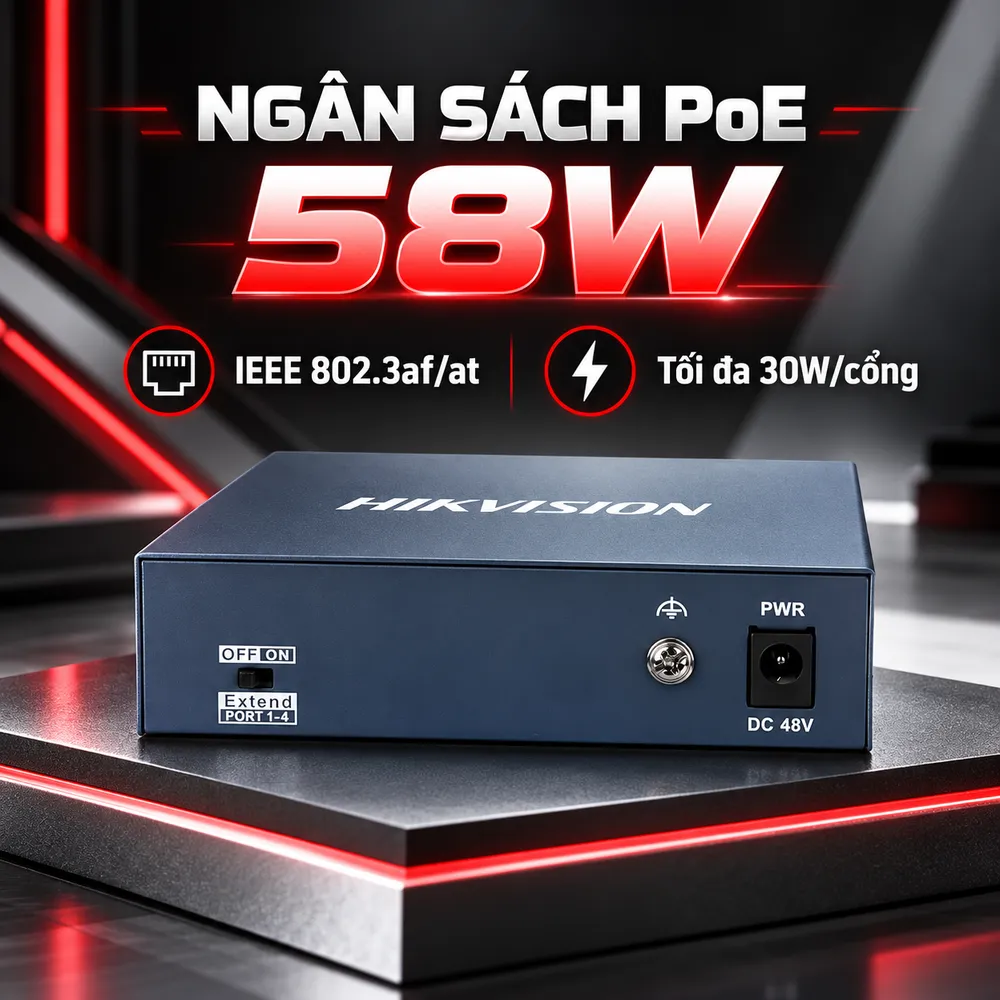

Ngân sách PoE 58W có đủ cho bốn camera?

Điểm quan trọng của DS-3E0105P-E(B) là hỗ trợ chuẩn IEEE 802.3af và 802.3at, cho phép cung cấp điện qua cáp Ethernet tới thiết bị đầu cuối tương thích. Một cổng có thể cấp tối đa 30W, nhưng tổng ngân sách của bốn cổng chỉ là 58W. Hai giới hạn này phải được xét đồng thời. Ví dụ, bốn camera có công suất tối đa 10W mỗi chiếc cần tổng cộng 40W, để lại 18W dự phòng so với ngân sách công bố. Ngược lại, nếu cả bốn camera cùng cần 18W, tổng tải sẽ là 72W và vượt mức cho phép. Vì vậy, việc có bốn cổng PoE không đồng nghĩa cấp đủ điện cho bốn camera PoE+ công suất cao.

Kiểm tra công suất khi camera bật hồng ngoại

Một camera có thể tiêu thụ điện khác nhau theo chế độ ngày, đêm hoặc khi kích hoạt các tính năng bổ sung. Cần sử dụng mức công suất cực đại được nhà sản xuất camera công bố để tính tổng tải. Chất lượng lõi đồng, đầu bấm và chiều dài dây cũng ảnh hưởng lượng điện nhận được ở đầu cuối. Bộ nguồn 51VDC, 1,25A được nêu trong thông số phân phối tại Việt Nam. Khi thay nguồn, cần kiểm tra chính xác nhãn thiết bị thực tế, không tự lấy bộ đổi nguồn của phiên bản khác để dùng chung.

1Gbps là khả năng chuyển mạch, không phải tốc độ uplink

Hikvision công bố băng thông chuyển mạch 1Gbps, tốc độ chuyển tiếp 0,74Mpps và bảng địa chỉ MAC 1K. Cơ chế Store-and-Forward giúp switch nhận, kiểm tra khung Ethernet rồi chuyển đến cổng tương ứng. Thiết bị tự học địa chỉ MAC, không cần người dùng khai báo thủ công. Tuy vậy, khả năng chuyển mạch 1Gbps không biến cổng uplink thành Gigabit. Tất cả dữ liệu camera chuyển về NVR qua một uplink sẽ chia sẻ giới hạn 100Mbps của cổng đó. Trước khi lắp đặt, nên cộng bitrate cực đại của bốn camera, kể cả lưu lượng phát sinh, để tránh chọn thiết bị quá sát nhu cầu.

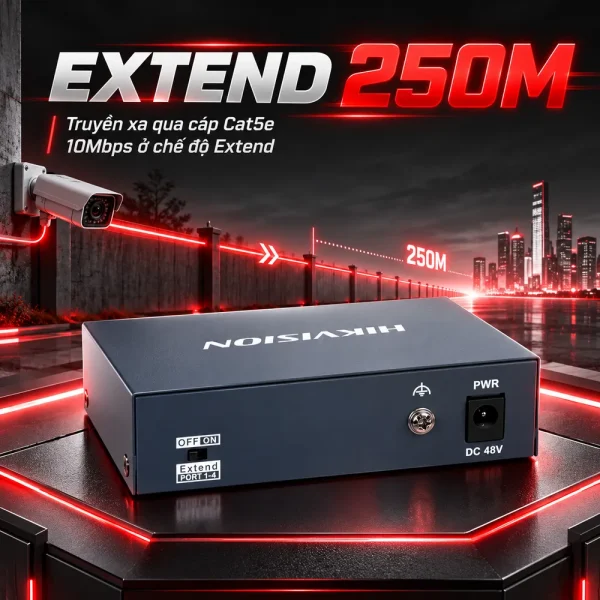

Extend 250m giúp gì cho tuyến camera ở xa?

Trong chế độ thông thường, chiều dài cáp đồng Ethernet được thiết kế tối đa khoảng 100m. Chế độ Extend theo thông tin phân phối cho phép kết nối đến 250m qua cáp Cat5e phù hợp, đổi lại tốc độ liên kết giảm xuống 10Mbps. Tính năng này có thể hữu ích khi một camera đặt cuối hành lang, ở góc kho hoặc cách xa vị trí đặt switch. Khoảng cách 250m không phải cam kết hoạt động trên mọi loại cáp. Người thi công phải kiểm tra bitrate camera so với liên kết 10Mbps, chất lượng đầu nối và khả năng nhận nguồn khi thiết bị hoạt động ở mức tải lớn. Nếu hình ảnh giật hoặc nguồn không ổn định, cần thay đổi phương án đường dây thay vì chỉ bật Extend.

Lắp đặt đơn giản nhưng vẫn cần kiểm tra đúng điều kiện

DS-3E0105P-E(B) thuộc nhóm Unmanaged Switch, hỗ trợ cắm và sử dụng mà không cần cấu hình qua phần mềm. Thiết bị không dành cho yêu cầu quản lý VLAN, giám sát từng cổng từ xa hoặc thiết lập chính sách truy cập nâng cao. Vỏ kim loại hỗ trợ bảo vệ linh kiện; kích thước nhỏ giúp đặt trên bàn hoặc trong hộp kỹ thuật đủ thông gió. Thông số phân phối tại Việt Nam ghi chống xung lan truyền 4kV và nhiệt độ làm việc 0–40°C. Mức chống xung không thay thế tiếp địa hay bộ bảo vệ chống sét cho tuyến cáp ngoài trời. Với hệ thống từ một đến bốn camera, DS-3E0105P-E(B) phù hợp khi tổng tải PoE dưới 58W và nhu cầu truyền dẫn không vượt giới hạn uplink 100Mbps. HulaTech hỗ trợ kiểm tra công suất camera, tư vấn loại cáp và báo giá thiết bị theo yêu cầu lắp đặt, tránh lựa chọn sai phiên bản hoặc thiếu nguồn khi vận hành.
