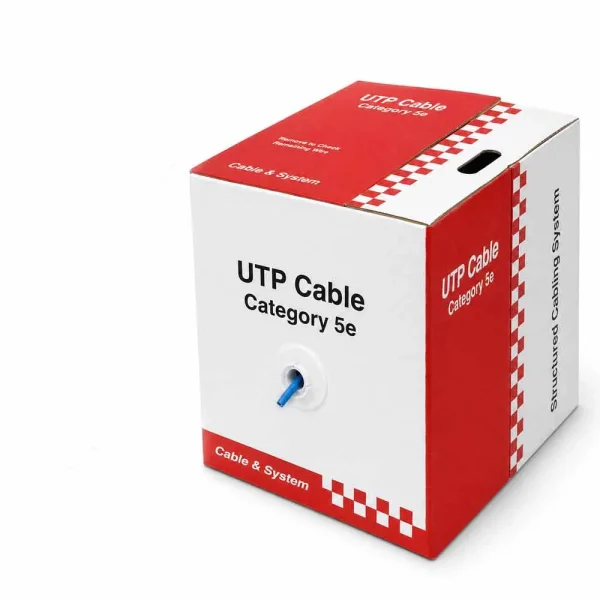

Dây cáp mạng LS Vina Cat5e UTP UTP-E-C5G-E1VN-X 0.5X004P/GY

Dây cáp mạng LS Vina Cat5e UTP UTP-E-C5G-E1VN-X 0.5X004P/GY là dòng cáp mạng trong nhà được sản xuất tại nhà máy LS Vina ở Hồng Bàng, Hải Phòng trên dây chuyền công nghệ của LS Korea. Sản phẩm sử dụng lõi đồng nguyên chất dạng cứng, cấu trúc 4 cặp dây xoắn đôi và lớp vỏ PVC, phù hợp với hệ thống mạng gia đình, văn phòng, tòa nhà và khu dân cư.

Với khả năng hỗ trợ Fast Ethernet, Gigabit Ethernet cùng nhiều giao thức truyền dẫn phổ biến, cáp đáp ứng tốt nhu cầu kết nối máy tính, switch, router, Access Point, camera IP và điện thoại VoIP. Quy cách đóng gói dạng Pull Box dài 1000 feet, tương đương khoảng 305m, giúp kỹ thuật viên thuận tiện kéo dây và quản lý vật tư tại công trình.

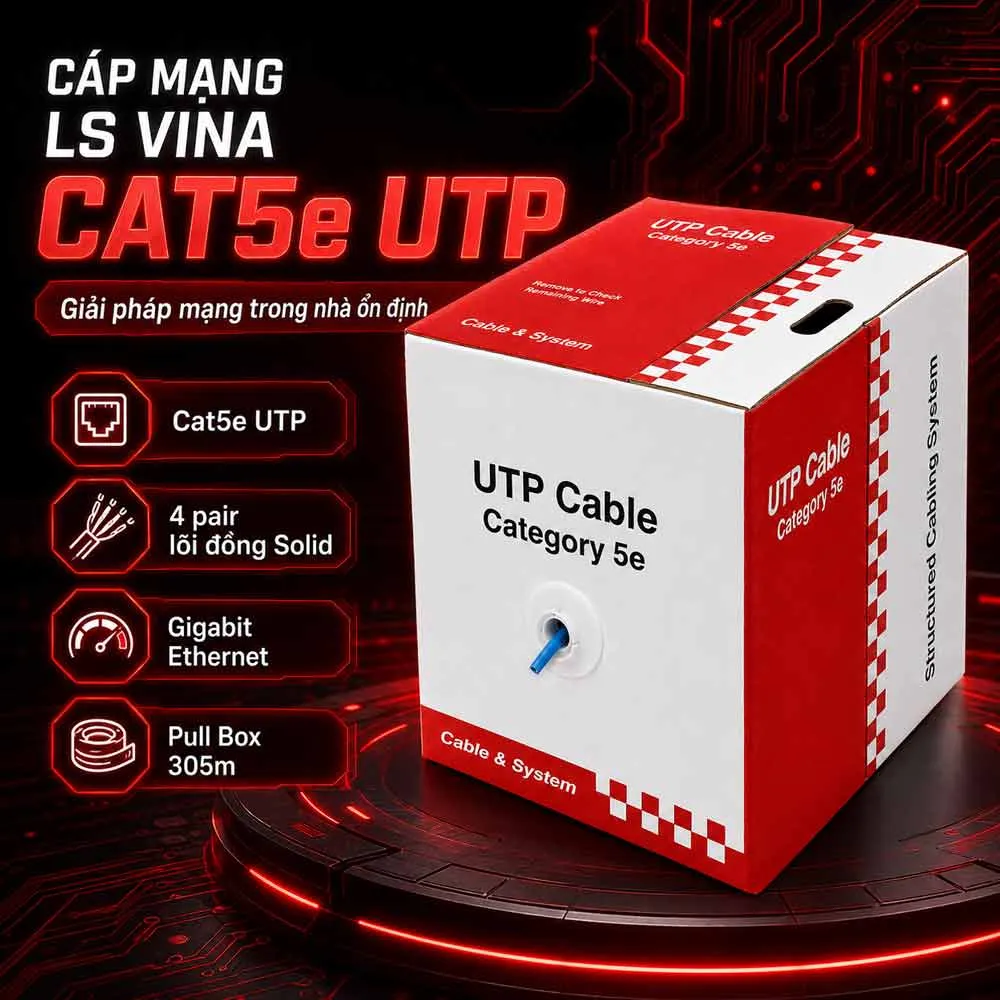

Tổng quan về dây cáp mạng LS Vina Cat5e UTP

LS Vina Cat5e UTP mã UTP-E-C5G-E1VN-X 0.5X004P/GY thuộc dòng cáp mạng Category 5e dành cho các hệ thống truyền dữ liệu lắp đặt cố định trong nhà. Sản phẩm được sản xuất tại Việt Nam theo công nghệ và quy trình của tập đoàn LS Korea. Việc sản xuất tại nhà máy LS Vina Hải Phòng giúp sản phẩm có nguồn gốc rõ ràng, thuận tiện cho quá trình cung ứng vật tư và chuẩn bị hồ sơ dự án. Cáp được sử dụng trong nhiều công trình dân dụng, thương mại và hệ thống mạng doanh nghiệp.

Những đặc điểm chính của sản phẩm gồm:

• Chuẩn cáp mạng Cat5e.
• Mã sản phẩm UTP-E-C5G-E1VN-X 0.5X004P/GY.
• Cấu trúc UTP không có lớp kim loại chống nhiễu.
• Gồm 8 lõi chia thành 4 cặp dây xoắn đôi.
• Lõi đồng nguyên chất dạng cứng Solid.
• Đường kính lõi khoảng 0,5mm.
• Kích thước lõi được mô tả theo chuẩn 24AWG.
• Hỗ trợ Fast Ethernet và Gigabit Ethernet.
• Đáp ứng nhiều giao thức truyền dẫn dữ liệu.
• Vỏ ngoài làm từ nhựa PVC.
• Đóng gói dạng Pull Box.
• Chiều dài 1000 feet, tương đương khoảng 305m.
• Được giới thiệu có ETL, EC và niêm yết UL.
• Tuân thủ yêu cầu RoHS.
• Phù hợp với hệ thống cáp mạng thương mại.

Cáp có các phiên bản màu xanh và màu xám tùy mã hàng. Khi đặt vật tư cho dự án, nên kiểm tra mã trên nhãn hộp và thân dây để lựa chọn đúng màu sắc, quy cách cần sử dụng.

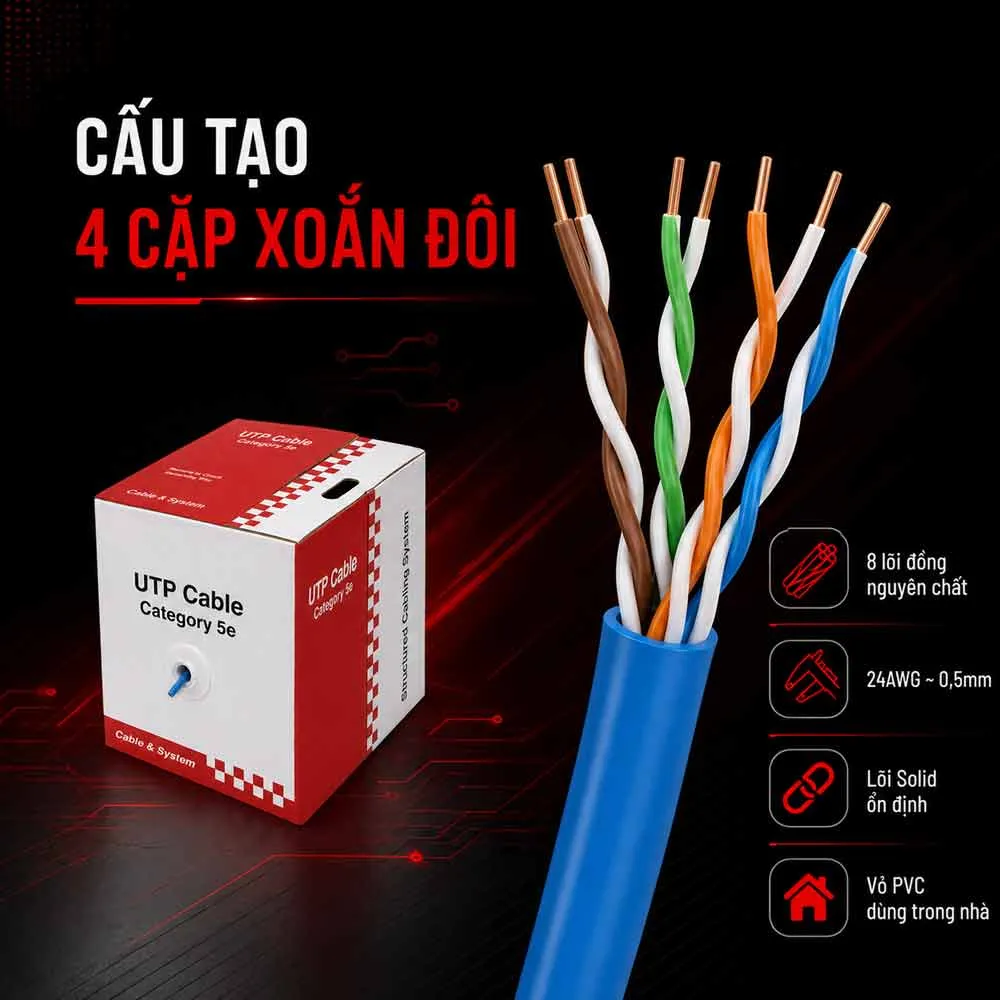

Cấu tạo của cáp LS Vina Cat5e UTP 0.5X004P/GY

Phần truyền dẫn của cáp gồm 8 lõi đồng nguyên chất, được chia thành 4 cặp dây xoắn đôi. Mỗi cặp thường có một dây màu và một dây phối trắng tương ứng, giúp kỹ thuật viên dễ nhận biết khi bấm đầu RJ45 hoặc đấu nối vào keystone, Patch Panel.

Bốn nhóm màu phổ biến gồm:

• Xanh dương và trắng/xanh dương.
• Cam và trắng/cam.
• Xanh lá và trắng/xanh lá.
• Nâu và trắng/nâu.

Mỗi cặp dây được thiết kế với bước xoắn riêng nhằm:

• Hạn chế nhiễu xuyên âm giữa các lõi.
• Giảm tín hiệu ảnh hưởng qua lại.
• Duy trì độ ổn định của đường truyền.
• Hỗ trợ hiệu suất theo chuẩn Cat5e.
• Giữ kết cấu dây ổn định trong quá trình sử dụng.

Lõi dẫn được làm từ đồng nguyên chất dạng cứng Solid, có đường kính khoảng 0,5mm và quy cách 24AWG theo thông tin sản phẩm. Lõi Solid phù hợp với các tuyến cáp ngang được lắp đặt cố định trong tường, ống gen, máng cáp hoặc trần kỹ thuật.

So với lõi mềm nhiều sợi, lõi đồng dạng cứng có những đặc điểm như:

• Truyền tín hiệu ổn định trên tuyến cố định.
• Phù hợp với đầu đấu nối dạng IDC.
• Giữ hình dạng lõi tốt khi thi công.
• Thuận tiện khi đấu nối vào keystone.
• Thích hợp với hệ thống cáp cấu trúc trong tòa nhà.

Mỗi lõi đồng được bọc bằng lớp cách điện riêng. Thành phần này có nhiệm vụ ngăn các lõi tiếp xúc trực tiếp, giữ khoảng cách giữa các dây và duy trì bước xoắn của từng cặp.

Bên ngoài cùng là lớp áo khoác PVC. Lớp vỏ giúp:

• Bảo vệ phần lõi trước bụi bẩn và ma sát.
• Hạn chế tác động cơ học thông thường.
• Giữ cấu trúc cáp ổn định khi kéo dây.
• Thuận tiện khi luồn qua ống và máng cáp.
• Phù hợp với môi trường lắp đặt trong nhà.

Theo nội dung sản phẩm, lớp PVC có khả năng hỗ trợ hạn chế cháy. Cấp chống cháy cụ thể cần được đối chiếu với ký hiệu in trên thân cáp hoặc tài liệu của đúng lô sản phẩm. Do thuộc cấu trúc UTP, cáp không có lớp lá nhôm hoặc lưới kim loại chống nhiễu. Khả năng kiểm soát nhiễu chủ yếu đến từ cấu trúc xoắn đôi và lớp cách điện của từng lõi.

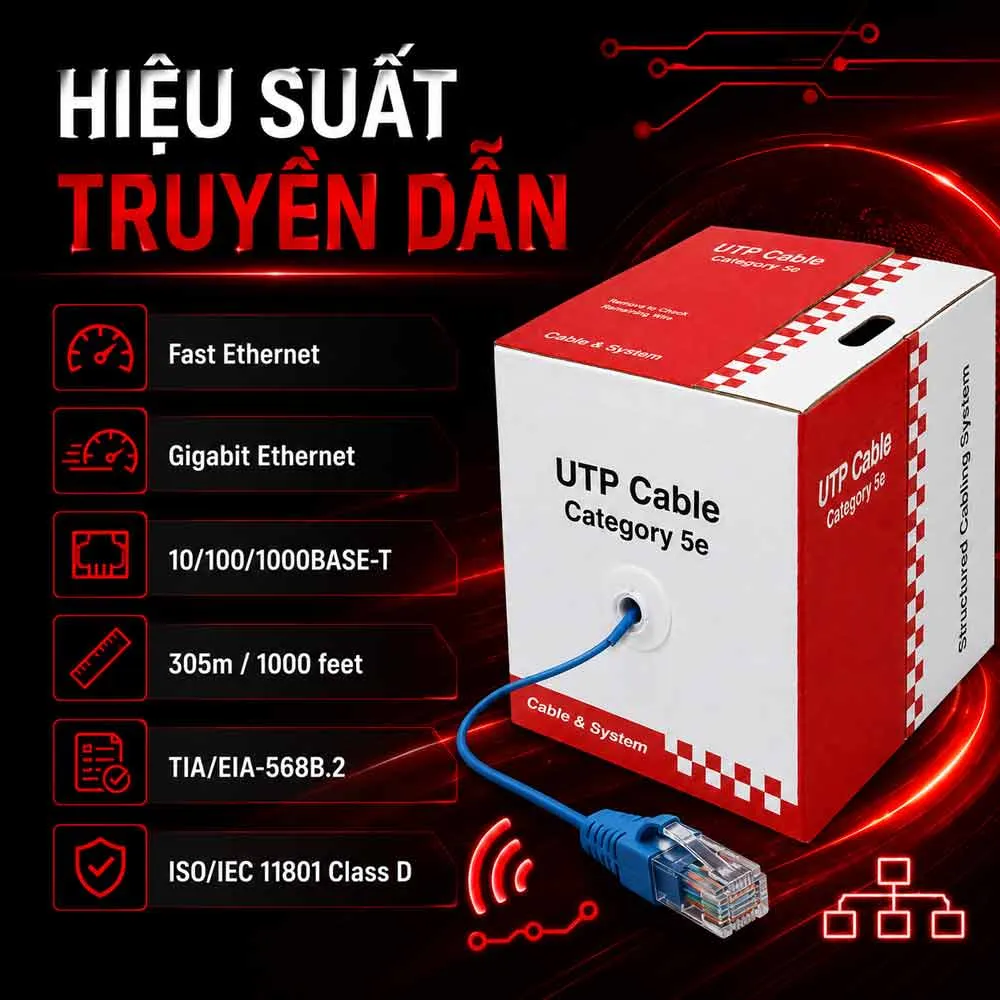

Hiệu suất truyền dẫn và tiêu chuẩn được đáp ứng

Dây cáp mạng LS Vina Cat5e UTP được thiết kế để đáp ứng các nhu cầu truyền dữ liệu phổ biến trong mạng nội bộ. Sản phẩm hỗ trợ Fast Ethernet, Gigabit Ethernet và nhiều giao thức mạng được sử dụng tại văn phòng, tòa nhà và khu dân cư.

Các ứng dụng và giao thức được nêu trong thông tin sản phẩm gồm:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T.
• Fast Ethernet.
• Gigabit Ethernet.
• ISDN.
• ADSL.
• 4/16Mbps Token Ring theo IEEE 802.5.
• 100Mbps TP-PMD.
• ATM 155Mbps.
• Các ứng dụng đa phương tiện.
• Truyền dữ liệu, thoại và hình ảnh.

Khả năng đạt tốc độ Gigabit trên thực tế còn phụ thuộc vào toàn bộ hệ thống, bao gồm:

• Tổng chiều dài tuyến cáp.
• Switch và card mạng.
• Chất lượng đầu RJ45.
• Keystone và Patch Panel.
• Kỹ thuật bấm đầu.
• Mức độ tháo xoắn tại đầu kết nối.
• Cách bố trí đường cáp.
• Mức nhiễu tại khu vực thi công.

Theo thông tin được cung cấp, sản phẩm đáp ứng các tiêu chuẩn:

• TIA/EIA-568B.2.
• ISO/IEC 11801 Class D.
• Các yêu cầu truyền dẫn của cáp Cat5e.
• Tuân thủ RoHS.
• Được giới thiệu có ETL, EC và niêm yết UL.

Các tiêu chuẩn này cho phép cáp được sử dụng trong nhiều hệ thống mạng thương mại. Tuy nhiên, chứng nhận của sản phẩm không thay thế cho việc kiểm tra tuyến cáp hoàn chỉnh sau khi lắp đặt.

Đối với dự án có yêu cầu nghiệm thu, nên kiểm tra:

• Mã sản phẩm trên thân dây.
• Nhãn đóng gói của cuộn cáp.
• Catalogue tương ứng.
• Hồ sơ xuất xứ và chất lượng.
• Chứng nhận của đúng phiên bản sản phẩm.
• Kết quả đo kiểm từng tuyến sau thi công.

Việc sử dụng cáp, keystone, Patch Panel và dây nhảy cùng cấp hiệu suất giúp hệ thống phát huy khả năng truyền dẫn tốt hơn và hạn chế các lỗi không tương thích.

Ứng dụng của cáp mạng LS Vina Cat5e UTP

Với lõi đồng nguyên chất và khả năng hỗ trợ Gigabit Ethernet, sản phẩm phù hợp với nhiều hệ thống truyền dẫn trong nhà.

Các ứng dụng tiêu biểu gồm:

• Phân phối cáp ngang trong tòa nhà.
• Đường trục mạng có yêu cầu phù hợp với Cat5e.
• Mạng LAN gia đình.
• Văn phòng nhỏ và vừa.
• Chung cư và khu dân cư.
• Trường học và cơ quan.
• Cửa hàng, nhà hàng và khách sạn.
• Kết nối máy tính và máy in mạng.
• Switch, router và modem.
• Access Point và hệ thống Wi-Fi.
• Camera IP trong nhà.
• Điện thoại VoIP.
• Hệ thống ISDN và ADSL.
• Tủ rack và phòng kỹ thuật.

Trong mạng văn phòng, cáp có thể được sử dụng để kết nối các vị trí làm việc với tủ mạng trung tâm. Lõi đồng Solid phù hợp với đấu nối cố định vào keystone và Patch Panel, giúp xây dựng hệ thống cáp có cấu trúc rõ ràng. Tại gia đình hoặc chung cư, sản phẩm đáp ứng việc kết nối router với máy tính, TV, bộ phát Wi-Fi hoặc camera IP. Đường truyền có dây giúp tín hiệu ổn định hơn so với việc phụ thuộc hoàn toàn vào mạng không dây.

Cáp cũng phù hợp với hệ thống camera IP trong nhà. Khi sử dụng để cấp nguồn PoE, hiệu quả thực tế phụ thuộc vào chuẩn PoE, công suất thiết bị, chiều dài tuyến và chất lượng phụ kiện kết nối.

Quy cách Pull Box dài 305m giúp kỹ thuật viên kéo cáp trực tiếp từ hộp mà không phải tháo toàn bộ cuộn dây. Cách đóng gói này góp phần:

• Giảm nguy cơ dây bị rối.
• Thuận tiện chia nhiều tuyến.
• Hỗ trợ quản lý vật tư.
• Dễ dàng vận chuyển tại công trình.
• Hạn chế tổn thương cáp trong quá trình kéo.

Lưu ý khi lựa chọn và thi công cáp Cat5e UTP LS Vina

LS Vina Cat5e UTP sử dụng vỏ PVC và được thiết kế chủ yếu cho môi trường trong nhà. Sản phẩm không nên lắp đặt trực tiếp lâu dài ngoài trời vì lớp PVC không được tối ưu để chịu nắng, mưa, tia UV và sự thay đổi liên tục của thời tiết.

Khi cần triển khai ngoài trời, nên lựa chọn cáp có:

• Vỏ PE, HDPE hoặc LD-PE.
• Khả năng chống tia UV.
• Lớp hạn chế nước và hơi ẩm.
• Thành phần gia cường nếu đi tuyến treo.
• Cấu trúc chuyên dụng cho môi trường ngoài trời.

Do không có lớp kim loại chống nhiễu, sản phẩm phù hợp với gia đình, văn phòng, khu dân cư và những khu vực có mức nhiễu điện từ thấp hoặc trung bình.

Nếu đường cáp phải đi gần:

• Tủ điện.
• Động cơ.
• Máy biến áp.
• Biến tần.
• Dây điện công suất lớn.
• Thiết bị phát sóng mạnh.

nên cân nhắc sử dụng cáp FTP hoặc SFTP có lớp chống nhiễu chuyên dụng.

Trong quá trình thi công cần lưu ý:

• Không kéo cáp bằng lực quá mạnh.
• Tránh bẻ gập dây tại góc nhỏ.
• Không làm dập hoặc biến dạng phần lõi.
• Giữ nguyên độ xoắn gần điểm đấu nối.
• Không tháo xoắn các cặp dây quá dài.
• Chọn đầu RJ45 phù hợp với lõi Solid 24AWG.
• Sử dụng keystone và Patch Panel đạt chuẩn Cat5e.
• Không đi chung ống với dây điện công suất lớn.
• Duy trì khoảng cách phù hợp với nguồn gây nhiễu.
• Kiểm tra đúng sơ đồ màu trước khi đấu nối.
• Đo kiểm tín hiệu sau khi hoàn thành.

Lõi đồng dạng cứng thích hợp với đường cáp cố định nhưng không phù hợp với vị trí thường xuyên uốn, tháo hoặc di chuyển. Đối với kết nối từ ổ mạng đến máy tính, nên sử dụng dây nhảy có lõi mềm chuyên dụng.

Dây cáp mạng LS Vina Cat5e UTP UTP-E-C5G-E1VN-X 0.5X004P/GY là giải pháp phù hợp cho những công trình cần lõi đồng nguyên chất, khả năng hỗ trợ Gigabit Ethernet và nguồn gốc sản xuất rõ ràng. Cấu trúc 4 cặp dây xoắn đôi, lõi Solid 24AWG, vỏ PVC cùng quy cách Pull Box 305m giúp sản phẩm đáp ứng tốt mạng gia đình, văn phòng, tòa nhà và nhiều hệ thống truyền dẫn trong nhà.
