Cấu tạo cáp mạng từ A-Z để chọn đúng chuẩn cho công trình

Trong thời đại số, mạng Internet đã trở thành hơi thở của cuộc sống hiện đại. Chúng ta thường ca ngợi sự tiện lợi của những kết nối Wi-Fi không dây, nhưng thực tế, “xương sống” vững chắc nhất của mọi hệ thống mạng toàn cầu vẫn là những đường cáp mạng vật lý.

Nhìn từ bên ngoài, một sợi cáp mạng trông có vẻ vô cùng đơn giản, chỉ như một sợi dây nhựa bình thường. Thế nhưng, ẩn sau lớp vỏ bọc ấy là cả một công trình thiết kế vật lý và kỹ thuật truyền tải đỉnh cao. Bài viết này sẽ cùng bạn “mổ xẻ” chi tiết cấu tạo chuẩn của một sợi cáp mạng (như Cat5e, Cat6) để xem có gì bên trong, và mỗi thành phần đảm nhận nhiệm vụ quan trọng như thế nào!

Tổng quan về kiến trúc của một sợi cáp mạng chuẩn

Cáp mạng (Ethernet cable) hiểu một cách đơn giản là loại cáp chuyên dụng dùng để truyền tín hiệu điện, làm nhiệm vụ kết nối các thiết bị trong một mạng cục bộ (LAN) như máy tính, router, switch hay camera.

Cấu trúc cốt lõi của một sợi cáp mạng luôn tuân theo nguyên lý bảo vệ xếp lớp từ ngoài vào trong. Mỗi một lớp vật liệu được nhà sản xuất đưa vào đều gánh vác một sứ mệnh riêng biệt để đảm bảo tín hiệu đi từ điểm A đến điểm B toàn vẹn nhất. Tuyệt đối không có chi tiết nào là thừa thãi.

Khám phá chi tiết cấu tạo và chức năng của từng thành phần

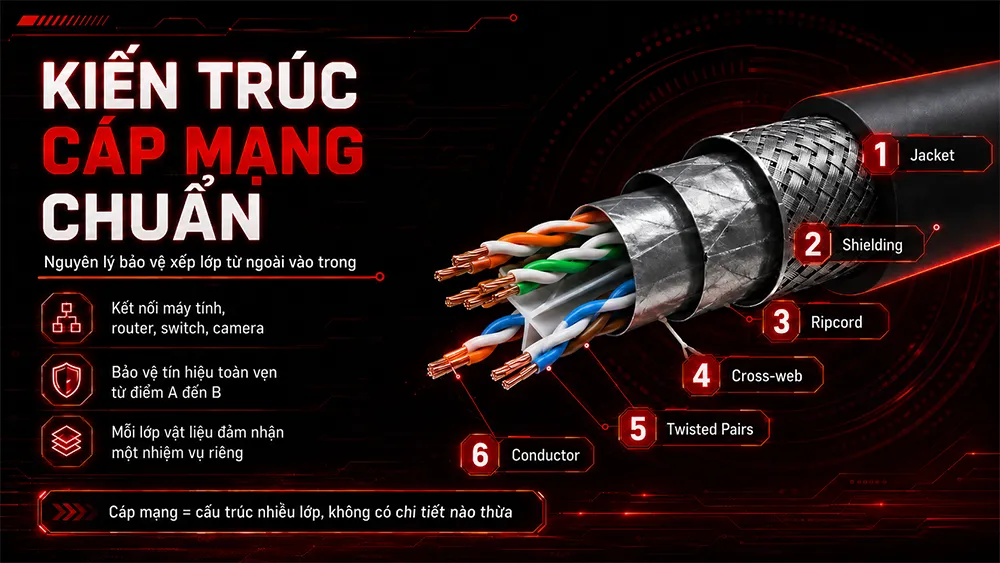

Chúng ta sẽ đi từ lớp áo bảo vệ ngoài cùng vào sâu đến phần “trái tim” của sợi cáp:

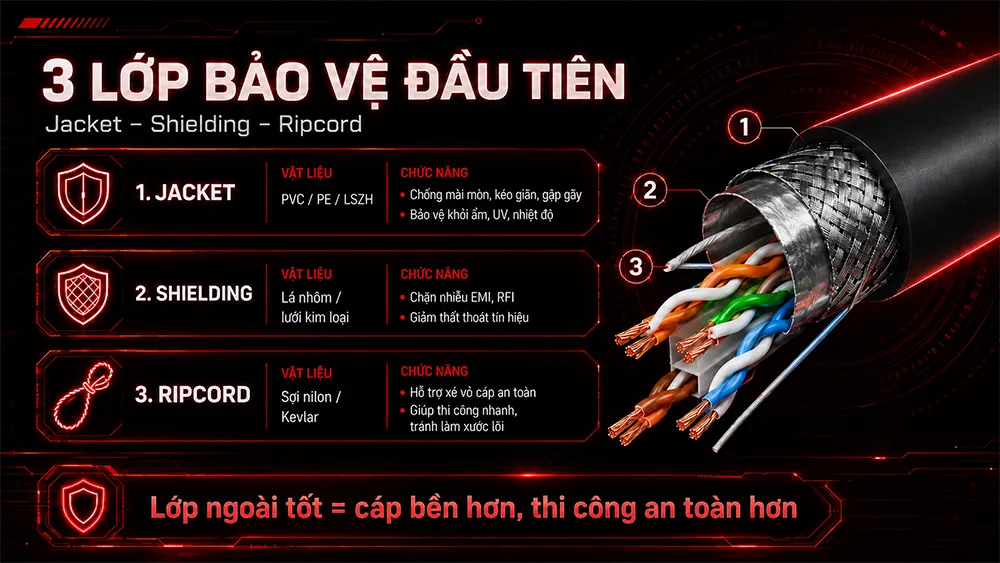

1. Lớp vỏ ngoài (Jacket)

Đây là tuyến phòng thủ đầu tiên mà bạn chạm vào khi cầm sợi cáp trên tay.

• Vật liệu: Thường được làm từ nhựa PVC (Polyvinyl Clorua) linh hoạt. Với các loại cáp kéo ngoài trời, vỏ sẽ dùng nhựa PE (Polyethylene) cứng cáp hơn. Ở các công trình cao cấp đòi hỏi an toàn cháy nổ, người ta dùng vỏ nhựa LSZH (Low Smoke Zero Halogen) – loại nhựa khi cháy sinh ra ít khói và không thải khí halogen độc hại.

• Chức năng chính:

  • Bảo vệ toàn bộ kết cấu mỏng manh bên trong khỏi các tác động vật lý mài mòn, kéo giãn, gập gãy.

  • Chống chịu các yếu tố môi trường (nước mưa, độ ẩm, tia UV, nhiệt độ khắc nghiệt).

2. Lớp chống nhiễu (Shielding)

Thành phần này có thể có hoặc không, tùy thuộc vào chuẩn cáp (UTP, FTP hay SFTP).

• Vật liệu: Thường là một lớp lá nhôm mỏng (Al-foil) bọc quanh các lõi, hoặc nâng cấp hơn là một lớp lưới bện bằng nhôm/đồng.

• Chức năng chính: Đóng vai trò như một tấm khiên chắn. Nó ngăn chặn nhiễu điện từ (EMI) phát ra từ các thiết bị ngoại vi, đường điện cao thế xâm nhập vào cáp, đồng thời giữ không cho tín hiệu nội bộ từ trong cáp bức xạ ra ngoài gây thất thoát dữ liệu.

3. Dây xé vỏ (Ripcord) hay “dây rốn”

Khi tuốt vỏ cáp, bạn sẽ thấy một sợi dây mỏng chui ra cùng các lõi đồng, nhiều người thợ hay gọi vui là “dây rốn”.

• Vật liệu: Thường là sợi nilon tổng hợp hoặc dây dù Kevlar cực kỳ dai và chắc.

• Chức năng chính: Trợ thủ đắc lực cho người thi công. Kỹ thuật viên chỉ cần kéo ngược sợi dây này, nó sẽ xé toạc lớp vỏ nhựa bên ngoài một cách dễ dàng và an toàn. Việc này giúp tránh dùng dao rạch quá sâu làm đứt hoặc xước các lõi đồng truyền tín hiệu bên trong.

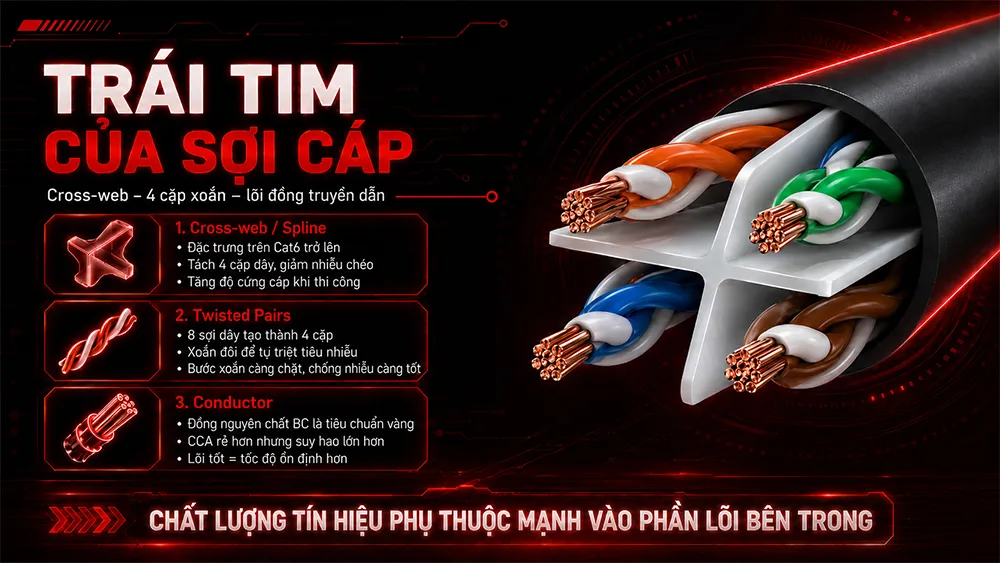

4. Lõi nhựa chữ thập (Cross-web / Spline)

Chi tiết này là điểm đặc trưng để phân biệt các dòng cáp chuẩn Cat6 trở lên so với Cat5e cũ.

• Đặc điểm: Nó là một khung nhựa cứng chạy dọc theo suốt chiều dài cáp, chia không gian rỗng bên trong thành 4 khoang riêng biệt.

• Chức năng chính:

  • Tách biệt vị trí vật lý của 4 cặp dây xoắn, giúp triệt tiêu tối đa hiện tượng nhiễu chéo (Crosstalk) – tình trạng tín hiệu của cặp dây này “nhảy” sang cặp dây kia gây lỗi mạng.

  • Hoạt động như một cột trụ chịu lực, gia tăng độ cứng cáp và chống biến dạng cho sợi cáp khi bị kéo căng trong quá trình thi công.

5. Bốn cặp dây xoắn đôi (Twisted Pairs)

Đây chính là phần linh hồn mang tính biểu tượng của công nghệ mạng dây.

• Đặc điểm: Bao gồm 8 sợi dây dẫn, được bắt cặp và xoắn chặt vào nhau thành 4 cặp. Chúng được phân định theo hệ màu quy chuẩn quốc tế: Cam, Xanh lá, Xanh dương, Nâu. Mỗi cặp luôn bao gồm một dây có màu đặc và một dây sọc trắng xen màu tương ứng.

• Tại sao lại phải xoắn? Đây là chi tiết kỹ thuật “ăn tiền” nhất. Theo nguyên lý điện từ trường, khi cho hai dây dẫn mang tín hiệu truyền đi ngược pha nhau xoắn chặt lại, các từ trường bức xạ sinh ra sẽ tự động triệt tiêu lẫn nhau. Nhờ vậy, tín hiệu được bảo toàn và truyền đi xa hơn, ổn định hơn. Bước xoắn (độ nhặt của các vòng xoắn) càng nhỏ, khả năng chống nhiễu càng cao (đó là lý do cáp Cat6 xoắn chặt hơn nhiều so với Cat5e).

6. Lõi truyền dẫn (Conductor)

Nằm sâu trong cùng của mỗi sợi dây màu chính là lõi kim loại – “mạch máu” của toàn bộ hệ thống cáp mạng.

• Vật liệu: Tiêu chuẩn vàng để truyền tín hiệu luôn là Đồng nguyên chất (BC – Bare Copper). Tuy nhiên, trên thị trường hiện nay trà trộn nhiều loại cáp giá rẻ sử dụng lõi hợp kim nhôm mạ đồng (CCA) hoặc sắt mạ đồng để cắt giảm chi phí.

• Chức năng chính: Trực tiếp dẫn truyền dòng điện mang dữ liệu mạng từ thiết bị này sang thiết bị khác. Tiết diện của lõi kim loại càng lớn, độ tinh khiết càng cao thì băng thông tín hiệu càng rộng, tốc độ truyền tải càng nhanh và ít bị suy hao trên những quãng đường dài.

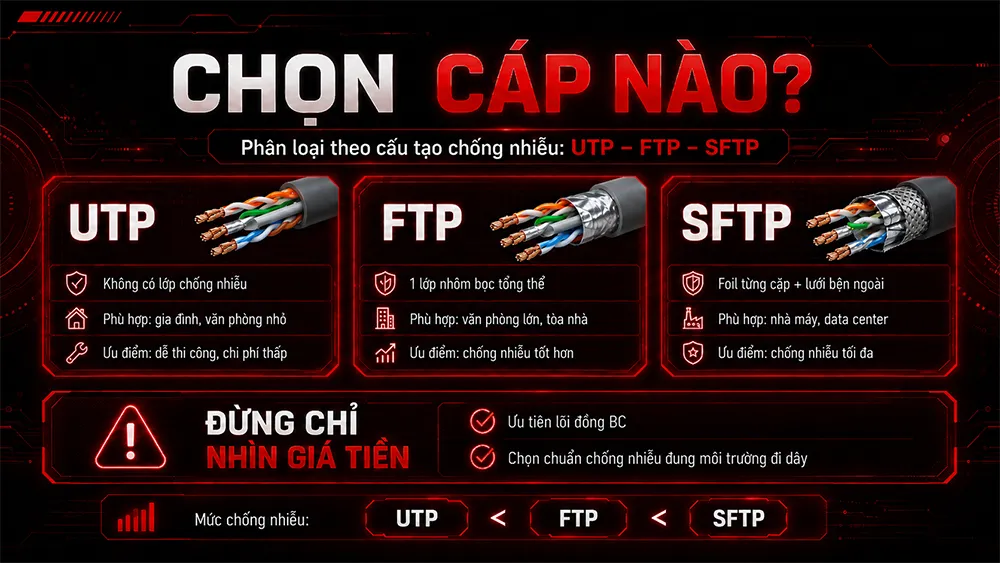

Phân loại cáp mạng dựa trên cấu tạo chống nhiễu

Hiểu về các lớp cấu tạo, bạn sẽ cực kỳ dễ dàng khi đi mua sắm và lựa chọn chuẩn cáp cho nhu cầu thực tế:

• Cáp UTP (Unshielded Twisted Pair): Sợi cáp chỉ có vỏ nhựa và lõi xoắn đôi, hoàn toàn không có lớp lá nhôm bọc chống nhiễu. Thích hợp để lắp đặt cho gia đình, văn phòng nhỏ, những nơi có môi trường đi dây “sạch”, ít bị ảnh hưởng bởi thiết bị điện khác.

• Cáp FTP (Foiled Twisted Pair): Được bổ sung 1 lớp bọc nhôm tổng thể bao quanh cả 4 cặp dây. Là lựa chọn an toàn cho môi trường văn phòng lớn, các tòa nhà cần đi chung cáp mạng với hệ thống dây điện dân dụng.

• Cáp SFTP (Shielded Foiled Twisted Pair): Chuẩn chống nhiễu tối đa. Vừa có lớp lá nhôm bọc riêng cho từng cặp, vừa có một lớp lưới kim loại bọc ngoài tổng thể. Chuyên dụng cho các công xưởng công nghiệp nặng, trung tâm dữ liệu, hoặc nơi có nhiễu sóng điện từ cực mạnh.

Lời kết

Như bạn đã thấy, mỗi sợi cáp mạng không đơn thuần là một đoạn dây nhựa, mà là một khối thống nhất hoàn hảo về mặt vật lý. Tốc độ, độ bền và sự ổn định của toàn bộ hệ thống Internet nhà bạn phụ thuộc trực tiếp vào chất lượng của từng lớp cấu tạo nhỏ bé này.

Khi chọn mua cáp mạng để thi công cho công trình của mình, đừng chỉ nhìn vào giá tiền. Hãy chủ động hỏi kỹ người bán về chất liệu lõi truyền dẫn (có phải là đồng nguyên chất BC không?) và kết cấu chống nhiễu bên trong có phù hợp với môi trường đi dây hay không. Đầu tư một đường cáp chất lượng ngay từ đầu chính là cách thông minh nhất để tiết kiệm thời gian, tiền bạc và bảo vệ trải nghiệm Internet mượt mà của bạn trong tương lai dài hạn.
