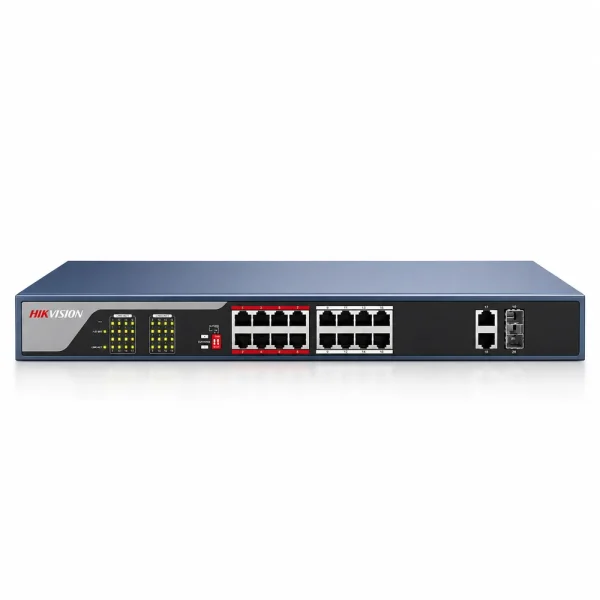

Switch POE Không Quản Lý 16 Cổng HIKVISION DS-3E0318P-E

Hikvision DS-3E0318P-E là switch PoE không quản lý, tích hợp 16 cổng RJ45 10/100Mbps cấp nguồn và hai cổng uplink combo Gigabit dùng kết nối Ethernet đồng hoặc module quang SFP. Thiết bị hỗ trợ IEEE 802.3af/at, tổng ngân sách PoE 230W và chế độ Extend tối đa 250m.

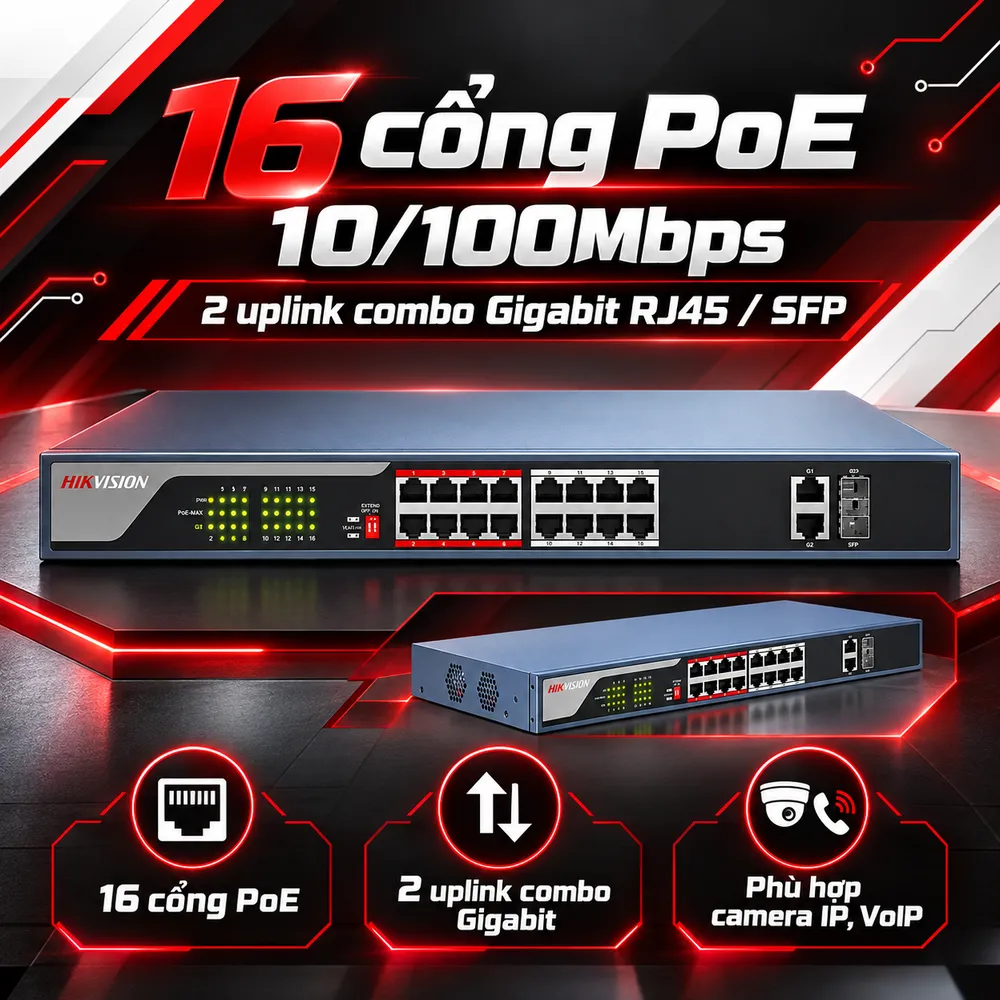

Tổ chức mạng camera với 16 cổng PoE và hai uplink Gigabit

Các cổng từ 1 đến 16 vừa truyền dữ liệu vừa cấp nguồn cho camera IP, điện thoại VoIP hoặc thiết bị nhận PoE tương thích. Mỗi cổng hỗ trợ tốc độ 10/100Mbps, đáp ứng các đầu cuối có nhu cầu truyền tải trong giới hạn Fast Ethernet. Hai uplink combo 1000Mbps hỗ trợ lựa chọn giao diện đồng RJ45 hoặc quang SFP theo cấu hình cổng. Cần hiểu combo là những giao diện sử dụng chung tài nguyên, không mặc định mọi ổ cắm RJ45 và SFP có thể hoạt động độc lập cùng lúc. Tại công trình có nhiều tầng, uplink Gigabit giúp đưa lưu lượng camera về khu vực tập trung mà không cần gom toàn bộ luồng hình ảnh qua đường Ethernet 100Mbps. Trong danh mục Switch mạng, DS-3E0318P-E phù hợp với công trình cần nhiều cổng PoE 100Mbps nhưng vẫn muốn có đường uplink Gigabit.

Phân bổ công suất PoE 230W theo tải thực tế

Vì sao 30W mỗi cổng không có nghĩa tổng công suất 480W?

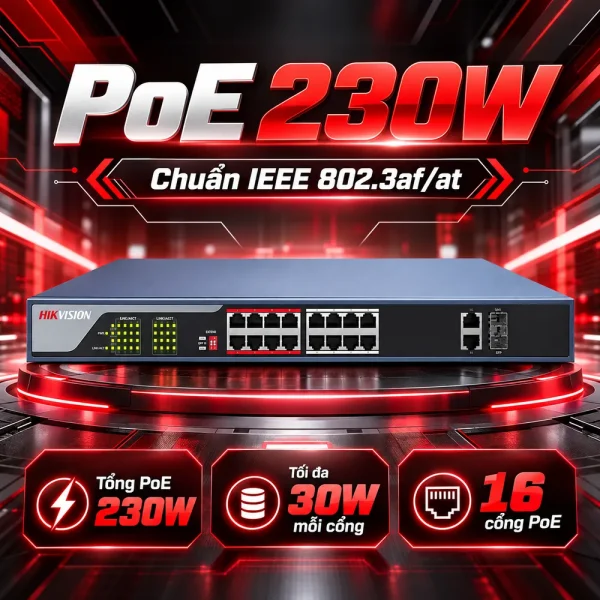

Theo thông số của Hikvision, DS-3E0318P-E hỗ trợ chuẩn IEEE 802.3af và 802.3at, với mức tối đa 30W tại một cổng. Tuy nhiên, tổng công suất cấp nguồn cho 16 cổng là 230W, thấp hơn phép nhân 16 × 30W. Vì vậy, số lượng camera lắp được phụ thuộc mức tiêu thụ điện lớn nhất của từng thiết bị, không chỉ phụ thuộc số cổng còn trống. Ví dụ, 16 camera tiêu thụ tối đa 10W/chiếc cần 160W, nằm trong ngân sách PoE. Nếu tất cả cùng cần 18W, tổng tải sẽ là 288W và vượt giới hạn. Khi phụ tải tiến sát giới hạn 230W, việc bổ sung camera phải đi kèm kiểm tra lại bảng tính nguồn. Trước khi cấp nguồn, cần xác nhận thiết bị nhận hỗ trợ đúng chuẩn PoE; không nên suy luận từ hình dạng cổng RJ45.

Cổng ưu tiên 1–8 dành cho kết nối quan trọng

Hikvision xác định cổng 1 đến 8 là các cổng ưu tiên cao. Khi có cạnh tranh tài nguyên chuyển tiếp, chức năng này hỗ trợ ưu tiên dữ liệu từ nhóm kết nối quan trọng, chẳng hạn camera đặt tại lối ra vào hay khu vực giao nhận hàng. Cơ chế ưu tiên không biến cổng Fast Ethernet thành Gigabit và cũng không làm tăng tổng ngân sách PoE.

Extend 250m: mở rộng đường dây với tốc độ 10Mbps

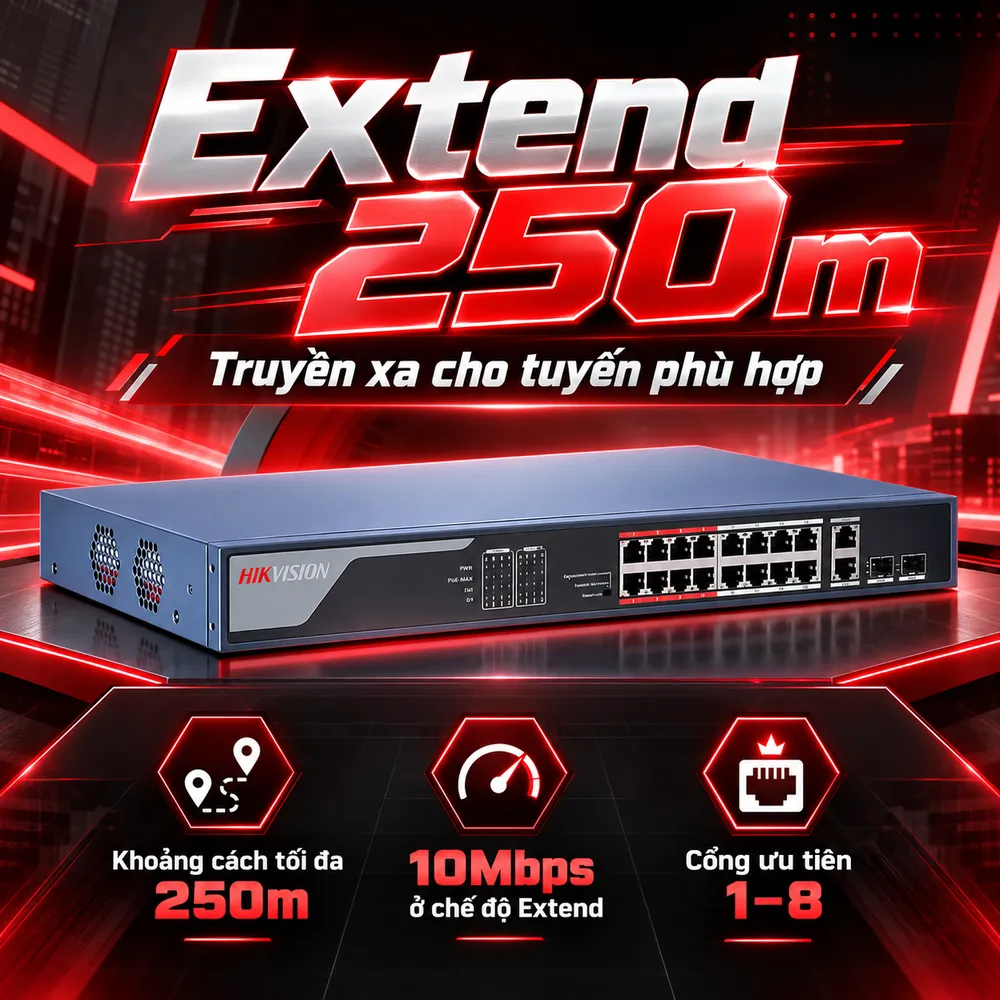

Chế độ Extend cho phép mở rộng kết nối đến tối đa 250m khi sử dụng cáp Cat5e và thiết bị phù hợp. Đổi lại, tốc độ của cổng hoạt động theo chế độ truyền xa giảm xuống 10Mbps, thay vì duy trì 100Mbps. Vì thế, 250m là giới hạn trong điều kiện được công bố, không phải chiều dài bảo đảm cho mọi tuyến cáp. Khi triển khai camera xa tủ mạng, cần kiểm tra bitrate video tối đa, chất lượng lõi đồng, đầu bấm và nguồn nhận tại camera. Một camera có luồng hình ảnh vượt dung lượng thực tế của liên kết 10Mbps có thể xuất hiện giật hình hoặc mất gói.

Khả năng chuyển mạch và ý nghĩa của các thông số hiệu năng

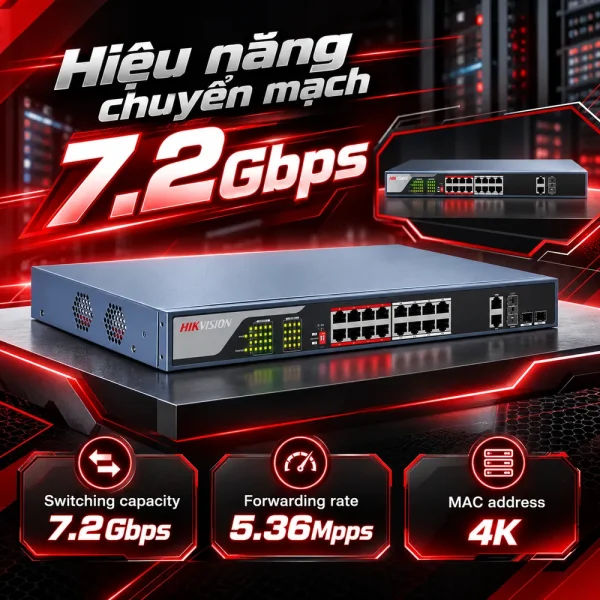

DS-3E0318P-E có khả năng chuyển mạch 7,2Gbps, tốc độ chuyển tiếp tối đa 5,36Mpps và bảng địa chỉ MAC 4K. Cơ chế store-and-forward nhận, kiểm tra khung dữ liệu rồi mới chuyển tiếp. Các số liệu chuyển mạch thể hiện năng lực xử lý bên trong switch, không có nghĩa mỗi cổng camera đạt 7,2Gbps. Khi nhiều camera gửi hình về NVR, cần tính tổng bitrate và lưu lượng phát sinh, rồi đối chiếu giới hạn của uplink và hạ tầng phía sau. Trường hợp hệ thống có nhu cầu VLAN, giám sát trạng thái cổng hoặc cấu hình từ xa, nên xem xét switch có quản lý thay vì dòng này.

Vỏ kim loại, nguồn AC và bảo vệ chống xung 4kV

Thiết bị dùng nguồn điện 100–240VAC, 50/60Hz, công suất tiêu thụ tối đa 250W. Vỏ kim loại có kích thước 440 × 285 × 43mm, khối lượng khoảng 3,72kg, phù hợp bố trí trong tủ thiết bị có không gian và thông gió thích hợp. Dải nhiệt độ làm việc được công bố là 0–40°C, độ ẩm 10–90% không ngưng tụ. Mức chống xung lan truyền 4kV hỗ trợ bảo vệ thiết bị trước một số xung điện theo điều kiện thử nghiệm, nhưng không thay thế tiếp địa, chống sét lan truyền ở tủ điện hoặc bảo vệ đường cáp ngoài trời.

Ứng dụng phù hợp và lưu ý trước khi lựa chọn

Ưu điểm của thiết bị không quản lý là quy trình cắm và sử dụng đơn giản; đổi lại, kỹ thuật viên không thể tự đặt VLAN hoặc điều chỉnh QoS như với switch quản lý. DS-3E0318P-E phù hợp hệ thống camera giám sát tại cửa hàng, nhà kho, trường học hoặc văn phòng có tối đa 16 đầu cuối PoE, không cần chức năng quản trị lớp 2. Điểm đáng chú ý là hai uplink Gigabit giúp tách yêu cầu kết nối về mạng trung tâm khỏi tốc độ 100Mbps của từng cổng camera. Trước khi đặt mua, nên xác nhận công suất cực đại của từng camera, tổng tải không vượt 230W, lưu lượng video qua uplink và chiều dài tuyến cáp. Đồng thời kiểm tra thiết bị cần dùng cổng RJ45 hay SFP, vì đây là uplink combo. HulaTech hỗ trợ đối chiếu thông số, lựa chọn phụ kiện và báo giá Switch PoE Hikvision DS-3E0318P-E theo cấu hình thực tế của công trình.
