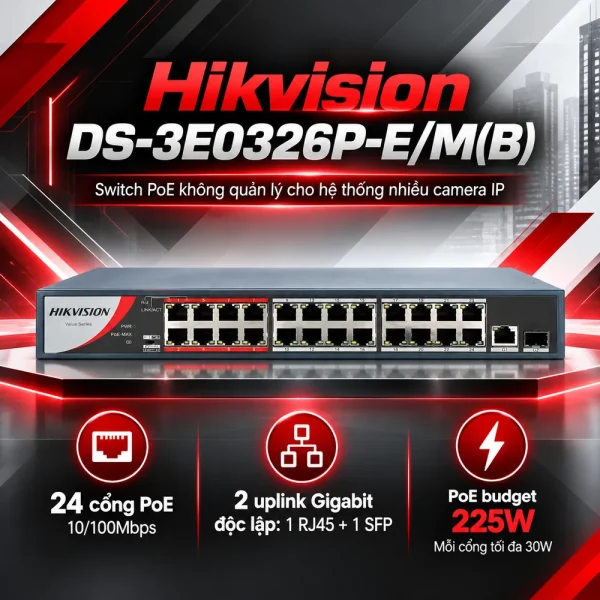

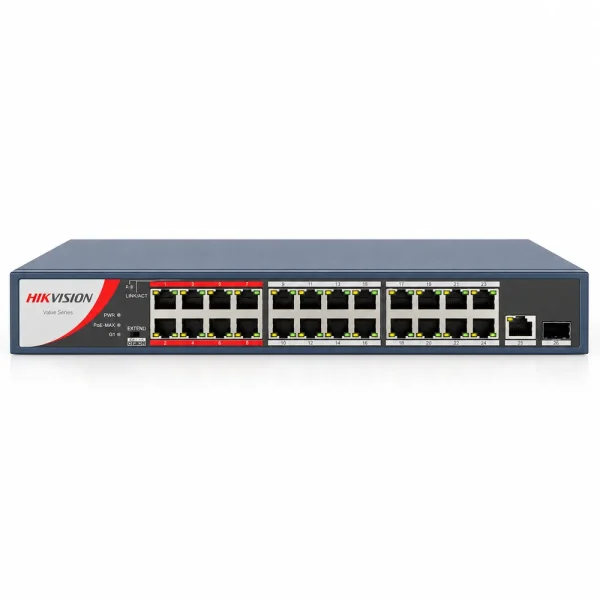

Switch POE 24 Cổng HIKVISION DS-3E0326P-E/M(B)

Hikvision DS-3E0326P-E/M(B) là switch PoE không quản lý dành cho hệ thống có nhiều camera IP. Sản phẩm có 24 cổng RJ45 10/100Mbps cấp nguồn, hai uplink Gigabit độc lập: RJ45 và SFP. Theo thông tin phân phối tại Việt Nam, ngân sách PoE là 225W, mỗi cổng tối đa 30W. Phù hợp gom điểm giám sát mà không cần quản trị phần mềm.

Một tủ mạng, 24 điểm kết nối: bố trí thế nào?

Mỗi cổng từ 1 đến 24 truyền dữ liệu và cấp nguồn cho thiết bị tương thích IEEE 802.3af/at. Kỹ thuật viên có thể gom camera hành lang, cửa ra vào và kho hàng về một điểm. Cáp Ethernet dùng chung cho nguồn và tín hiệu giúp giảm bộ nguồn rời nhưng vẫn phải kiểm tra dây dẫn. Vì vậy, cần kiểm tra nguồn và sơ đồ cổng khi nghiệm thu. Cần phân biệt tốc độ 100Mbps của cổng camera với tốc độ Gigabit trên uplink. Camera có thể kết nối ở 100Mbps trong khi dữ liệu của nhiều camera được đưa về đầu ghi qua đường 1000Mbps. Khi lựa chọn Switch mạng cho dự án, cấu hình cổng phải phù hợp cả lưu lượng đầu cuối lẫn mạng tập trung.

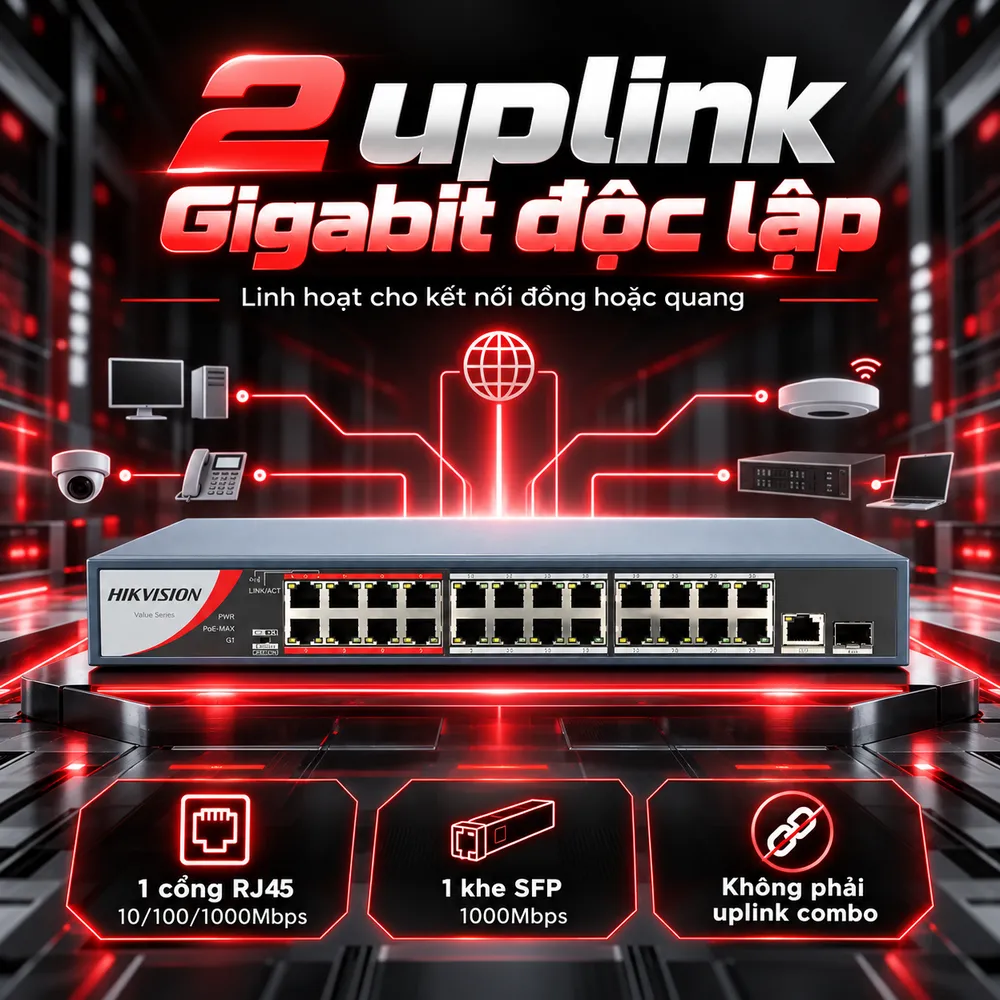

Hai uplink độc lập giúp thiết kế đường truyền linh hoạt

DS-3E0326P-E/M(B) trang bị một cổng RJ45 10/100/1000Mbps và một khe SFP 1000Mbps riêng biệt, không phải hai giao diện combo dùng chung một cổng logic. RJ45 phù hợp khi thiết bị trung tâm nằm trong phạm vi cáp đồng; SFP dành cho tuyến quang cần tách xa hoặc đi qua khu vực có nhiễu điện từ. Dù hai uplink đều là Gigabit, khoảng cách truyền quang vẫn tùy thuộc module, loại sợi và thiết bị đầu kia. Khe SFP không đồng nghĩa mọi module đều cắm được. Trước khi thi công, cần đối chiếu danh sách tương thích, kiểu đầu nối và dự toán suy hao tuyến quang. Hai uplink độc lập không tự động cộng gộp tốc độ.

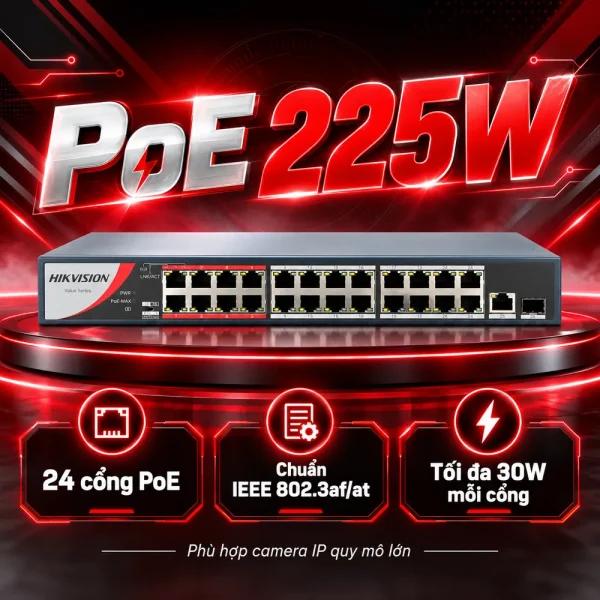

Cấp nguồn 225W: tính theo tổng tải, không theo số ổ cắm

Chuẩn IEEE 802.3af/at cho phép cấp điện tới camera IP, điện thoại IP hoặc điểm truy cập Wi-Fi tương thích. Giới hạn 30W áp dụng riêng từng cổng; 225W là ngân sách PoE dùng chung theo thông tin sản phẩm tại Việt Nam. Chẳng hạn, 20 camera có công suất cực đại 9W cần 180W, còn 24 camera cùng tiêu thụ 12W sẽ yêu cầu 288W, vượt ngân sách.

Kiểm tra công suất trước khi đấu nối

Cần lấy công suất lớn nhất của camera, kể cả khi bật hồng ngoại. Sau đó cộng tải, chừa mức dự phòng hợp lý và kiểm tra thứ tự ưu tiên cấp nguồn. Khi tổng tải vượt giới hạn, không thể kết luận switch vẫn vận hành bình thường chỉ vì còn cổng trống. Cáp mạng kém chất lượng hoặc đầu bấm lỗi cũng có thể gây sụt áp trên đường cấp nguồn.

Các chế độ vận hành phục vụ từng tình huống

Theo thông tin phiên bản được phân phối tại Việt Nam, thiết bị có các chế độ Standard, Priority, Isolate và Extend. Standard phục vụ kết nối thông thường; Priority dành mức ưu tiên cao cho cổng 1–8 khi lưu lượng tranh chấp tài nguyên. Isolate hạn chế trao đổi trực tiếp giữa các cổng truy cập, hỗ trợ tách nhóm camera tại lớp kết nối. Đây không phải chức năng thay thế tường lửa hoặc cơ chế phân quyền.

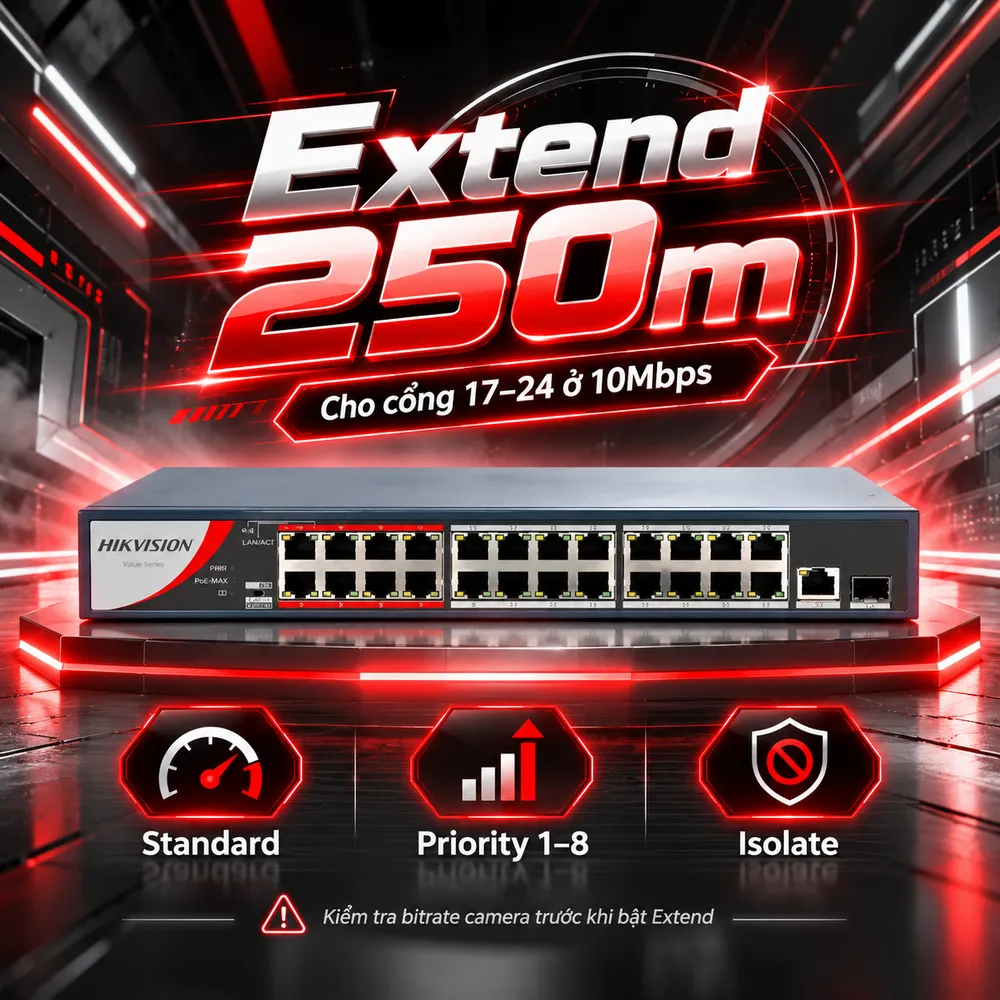

Extend chỉ áp dụng cho nhóm cổng được chỉ định

Chế độ Extend phục vụ cổng 17–24, hỗ trợ khoảng cách đến 250m với cáp Cat5e phù hợp. Đổi lại, tốc độ giảm xuống 10Mbps. Vì vậy, trước khi bật cần kiểm tra bitrate cao nhất của camera, chiều dài thực, tổn hao cáp và khả năng cấp nguồn ở điểm cuối. Tuyến 250m không được hiểu là vẫn đạt 100Mbps, cũng không nên xem đây là khoảng cách được bảo đảm cho mọi loại dây. Tính năng và cách chọn chế độ nên được xác nhận trên nhãn hoặc hướng dẫn của đúng phiên bản thiết bị được giao, vì tài liệu theo thị trường có mô tả khác nhau.

Đọc đúng hiệu năng chuyển mạch 8,8Gbps

Hikvision công bố switching capacity 8,8Gbps, bảng địa chỉ MAC 4K và phương thức chuyển tiếp store-and-forward. Thiết bị tự học địa chỉ MAC để đưa khung Ethernet đến đúng cổng. Giá trị 8,8Gbps phản ánh năng lực chuyển mạch nội bộ, không phải băng thông của từng camera hoặc của một uplink. Khi nhiều camera truyền về NVR, cần tính tổng bitrate, luồng xem trực tiếp và lưu lượng dự phòng. Uplink Gigabit tạo dư địa cao hơn uplink 100Mbps, nhưng vẫn có thể nghẽn nếu tổng tải vượt khả năng truyền dẫn. Với mạng cần tạo VLAN tùy chỉnh, giám sát SNMP hoặc điều khiển cổng từ xa, nên lựa chọn switch có quản lý thay vì model này.

Lắp đặt, môi trường và tiêu chí lựa chọn

Switch sử dụng vỏ kim loại và nguồn AC 100–240V, thích hợp bố trí trong tủ mạng có thông gió. Thông tin phân phối tại Việt Nam nêu chống xung lan truyền 6kV cho cổng PoE. Mức bảo vệ này không thay thế tiếp địa, chống sét tổng thể hoặc thiết bị bảo vệ trên tuyến cáp ngoài trời. DS-3E0326P-E/M(B) phù hợp cửa hàng nhiều camera, văn phòng nhiều tầng hoặc kho hàng cần tập trung thiết bị PoE. Trước khi mua, cần kiểm tra đúng hậu tố model, ngân sách PoE được ghi trên tem/datasheet của lô hàng, công suất camera, tốc độ uplink và phương án sử dụng cổng SFP. HulaTech hỗ trợ đối chiếu danh mục thiết bị, chọn phụ kiện mạng và báo giá switch theo số lượng cùng yêu cầu công trình.
