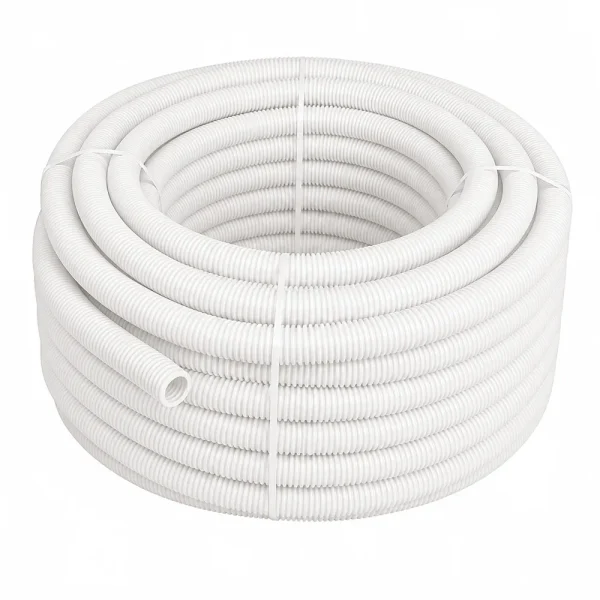

Ống ruột gà Sino Vanlock SP D16 – SP9016CM

Ống ruột gà Sino Vanlock SP D16 – SP9016CM là loại ống luồn dây điện mềm đàn hồi có đường kính ngoài 16mm, đường kính trong khoảng 11,5mm và quy cách 50m/cuộn. Sản phẩm được sử dụng để luồn, định tuyến và bảo vệ dây điện tại những vị trí khó bố trí bằng ống cứng như góc chuyển hướng, khu vực có nhiều đoạn uốn hoặc điểm kết nối với máy móc. Nhờ cấu trúc ruột gà mềm, SP9016CM phù hợp với hệ thống điện dân dụng, tủ điện và một số khu vực kỹ thuật cần khả năng thay đổi hướng linh hoạt. Điểm nổi bật là kích thước D16 nhỏ gọn, dễ thi công và thuộc dòng ống đàn hồi tự chống cháy của SINO/VANLOCK.

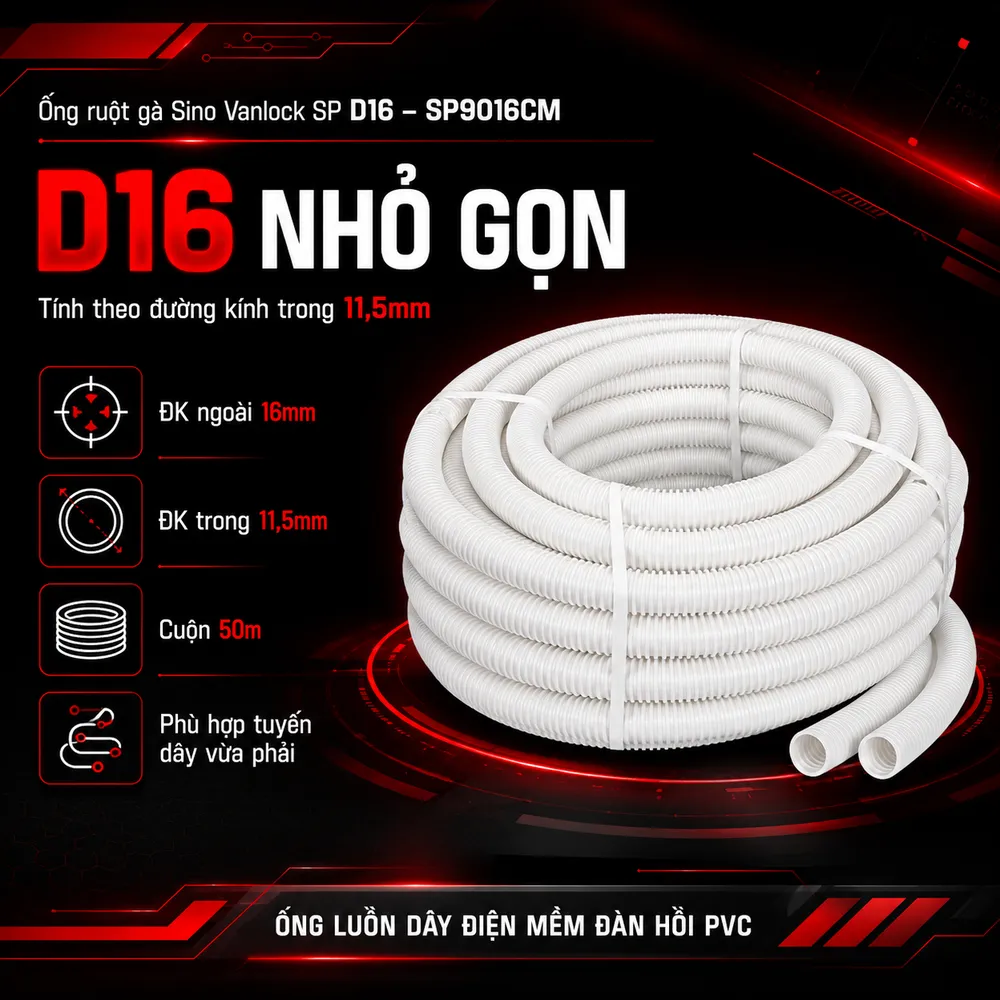

D16 nhỏ gọn nhưng cần tính theo đường kính trong 11,5mm

Tên gọi D16 thể hiện đường kính ngoài của ống khoảng 16mm. Tuy nhiên, khi tính số lượng dây có thể luồn qua, thông số quan trọng hơn là đường kính trong khoảng 11,5mm. Điều này có nghĩa người thi công không nên lấy toàn bộ 16mm làm không gian hữu dụng để chứa dây. Thành ống và kết cấu ruột gà chiếm một phần tiết diện, vì vậy khả năng luồn dây thực tế cần căn cứ vào kích thước ngoài của từng dây dẫn. SP9016CM phù hợp hơn với các tuyến có số lượng dây vừa phải, chẳng hạn một số đường điện nhánh, dây điều khiển hoặc dây kỹ thuật có tổng tiết diện phù hợp. Nếu bó dây chiếm gần hết không gian bên trong, việc kéo dây sẽ khó hơn, ma sát tăng và gần như không còn khoảng dự phòng cho việc nâng cấp sau này. Trong trường hợp tuyến có nhiều dây hơn, nên chuyển sang D20, D25 hoặc kích thước lớn hơn thay vì cố nhồi nhiều dây vào D16. Người dùng cũng có thể tham khảo nhóm Ống Luồn Dây để lựa chọn kích thước theo từng tuyến điện.

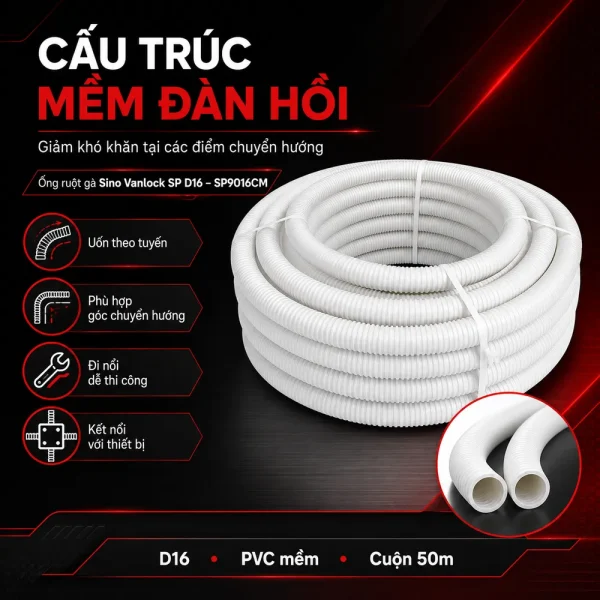

Cấu trúc mềm đàn hồi giúp giảm khó khăn tại các điểm chuyển hướng

Một lợi thế thực tế của SP9016CM là khả năng uốn theo đường đi của công trình. Với ống cứng, mỗi vị trí đổi hướng thường phải sử dụng co, cút hoặc thao tác uốn ống. Trong khi đó, ống ruột gà có thể chuyển hướng linh hoạt hơn và phù hợp với những đoạn không thể tạo tuyến thẳng liên tục. Ứng dụng này thể hiện rõ ở phía sau tủ điện, góc tường, trần kỹ thuật hoặc đoạn kết nối từ hộp điện đến thiết bị. Các tài liệu bán hàng cho SP9016CM cũng mô tả sản phẩm phù hợp với lắp đặt nổi, khu vực gấp khúc, uốn lượn và thiết bị có rung động. Khả năng đàn hồi còn giúp giảm một phần số lượng phụ kiện chuyển hướng, từ đó đơn giản hóa thi công tại các đoạn ngắn hoặc vị trí khó thao tác. Tuy nhiên, ống mềm không nên bị bẻ gập quá mức. Nếu tạo góc quá nhỏ, tiết diện bên trong có thể bị thu hẹp và làm tăng lực kéo lên dây. Vì vậy, nên bố trí đường cong mềm thay vì ép ống thành góc gấp.

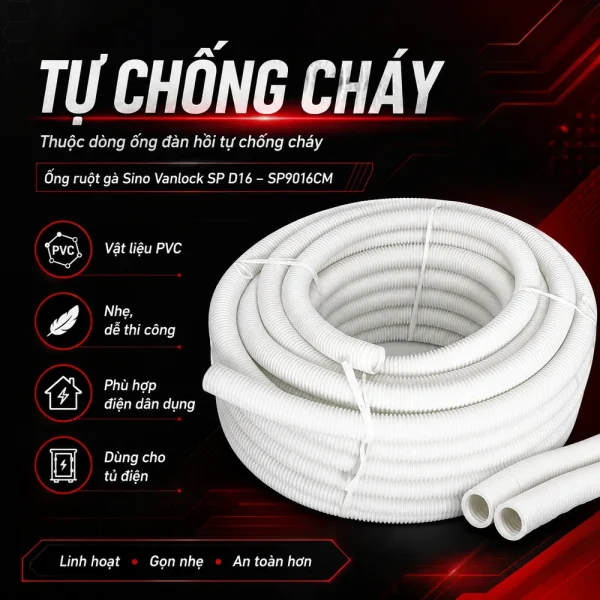

Dòng tự chống cháy mang lại lợi ích gì trong hệ thống điện?

SP9016CM được SINO/VANLOCK xếp trong nhóm ống đàn hồi loại tự chống cháy. Đây là điểm đáng chú ý khi sản phẩm được sử dụng để bao quanh dây dẫn điện. Đặc tính tự chống cháy cần được hiểu là khả năng của vật liệu hạn chế duy trì sự cháy theo điều kiện thử nghiệm tương ứng, không có nghĩa sản phẩm hoàn toàn không thể cháy trong mọi tình huống. Với hệ thống điện trong nhà, đặc tính này tạo thêm một yếu tố để cân nhắc khi lựa chọn vật tư luồn dây. Tuy nhiên, mức an toàn tổng thể vẫn phụ thuộc vào dây dẫn, thiết bị bảo vệ, chất lượng đấu nối, tải điện và phương pháp thi công. Đặc biệt, không nên dùng đặc tính tự chống cháy để thay thế các yêu cầu phòng cháy khác của công trình. Từng khu vực vẫn cần được thiết kế theo quy chuẩn và yêu cầu kỹ thuật áp dụng.

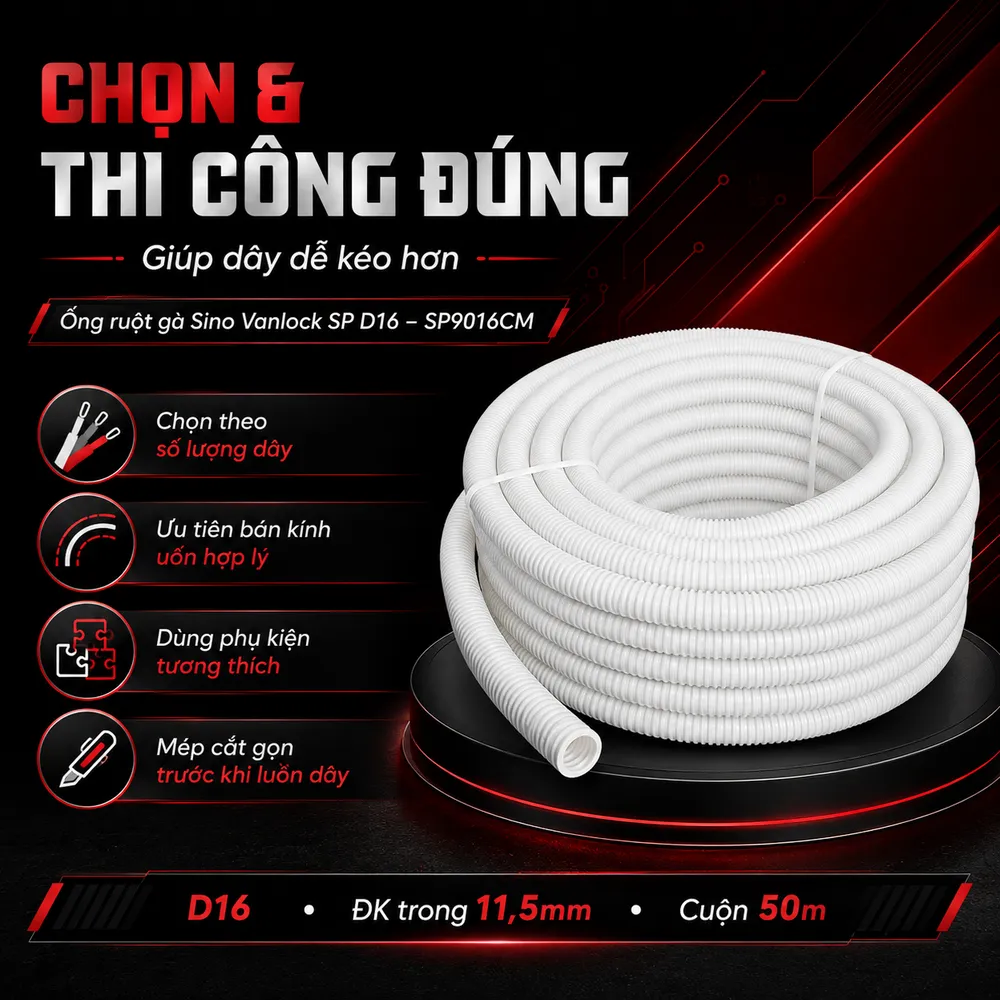

Cách chọn và thi công ống D16 để dây dễ kéo hơn

Trước khi sử dụng SP9016CM, cần kiểm tra số lượng dây và đường kính ngoài của từng dây. Không nên chọn ống chỉ vì đường kính danh nghĩa D16 có vẻ lớn hơn kích thước dây. Nếu tuyến có nhiều đoạn uốn liên tiếp, lực ma sát khi kéo dây sẽ tăng đáng kể. Khi đó nên điều chỉnh đường đi hoặc lựa chọn kích thước lớn hơn để tạo thêm không gian. SP9016CM được thiết kế để phối hợp với các phụ kiện phù hợp trong hệ thống ống luồn dây. Một số tài liệu sản phẩm cũng đề cập khả năng kết hợp với phụ kiện của ống cứng như hộp nối và cút nối tại những vị trí thích hợp. Khi cắt ống, nên tạo mép cắt gọn và kiểm tra bên trong trước khi luồn dây. Phần ống nối vào hộp hoặc thiết bị cần được cố định hợp lý, tránh để dây tự chịu toàn bộ lực kéo. Ống ruột gà Sino Vanlock SP9016CM là lựa chọn phù hợp cho các tuyến dây D16 cần khả năng uốn linh hoạt, đặc biệt tại khu vực gấp khúc, tủ điện hoặc đoạn kết nối với thiết bị. Với đường kính ngoài 16mm, đường kính trong khoảng 11,5mm và quy cách 50m/cuộn, sản phẩm thuận tiện khi tính toán vật tư cho hệ thống. Liên hệ Hulatech để được tư vấn lựa chọn kích thước ống phù hợp với số lượng dây và nhận báo giá theo nhu cầu công trình.
