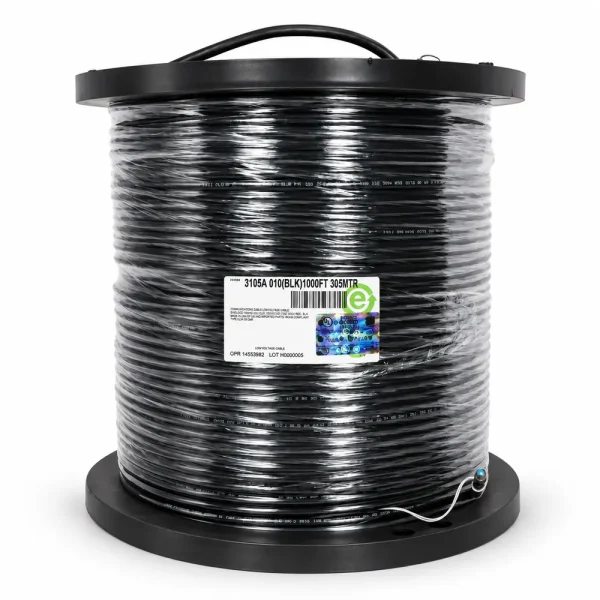

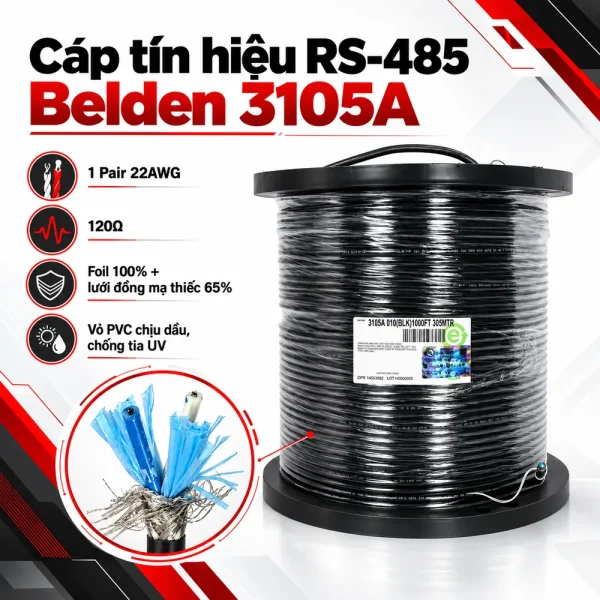

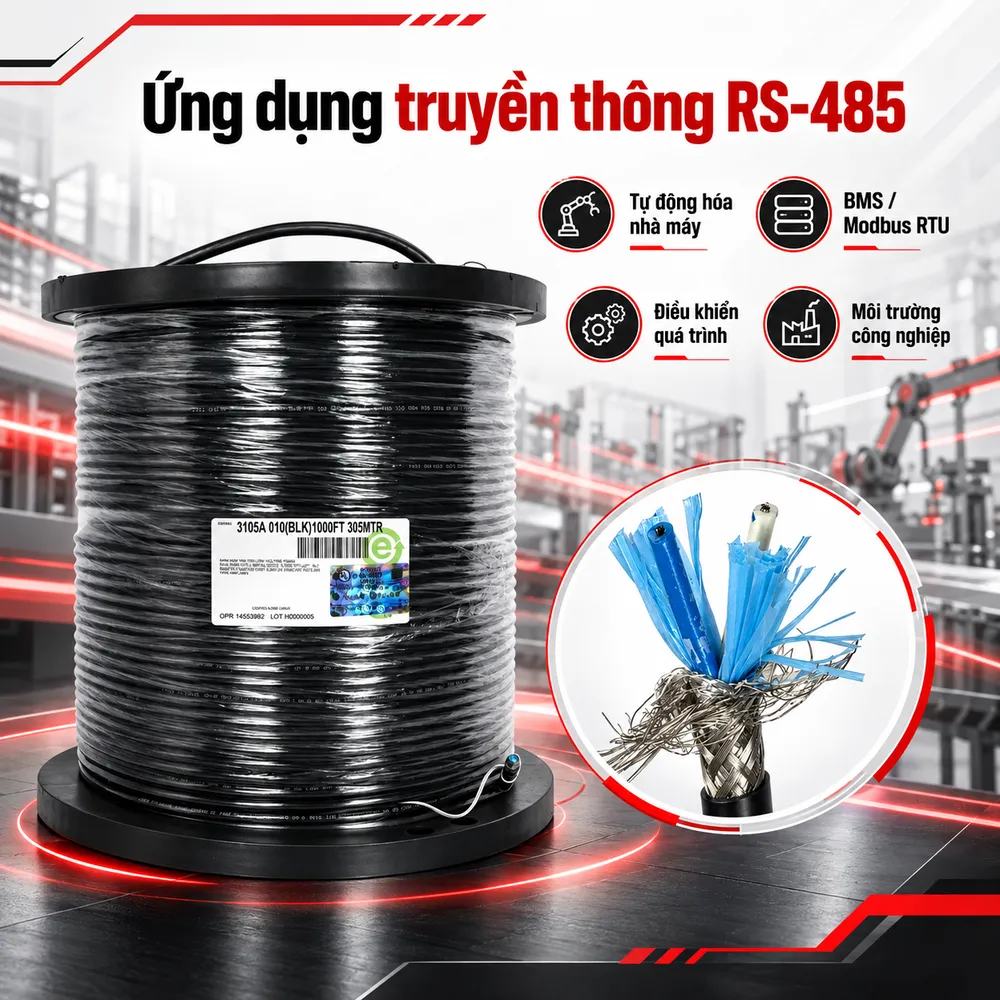

Cáp tín hiệu RS-485 Belden 3105A 1 Pair 22AWG 120Ω chống nhiễu

Cáp tín hiệu RS-485 Belden 3105A là cáp truyền dữ liệu công nghiệp gồm một đôi dây xoắn 22AWG, sử dụng lõi đồng mạ thiếc và trở kháng đặc tính danh định 120Ω. Sản phẩm tích hợp hai lớp chống nhiễu gồm màng nhôm Foil phủ 100% và lưới đồng mạ thiếc phủ 65%. Vỏ PVC chịu dầu, chống tia UV, phù hợp hệ thống tự động hóa, điều khiển quá trình và truyền thông RS-485 trong môi trường công nghiệp.

Belden 3105A đáp ứng yêu cầu truyền thông RS-485 như thế nào?

RS-485 là tiêu chuẩn giao tiếp điện sử dụng tín hiệu vi sai, thường được triển khai trong hệ thống điều khiển công nghiệp, thiết bị đo lường và truyền thông giữa các bộ điều khiển. Belden 3105A được thiết kế với trở kháng đặc tính danh định 120Ω, phù hợp với những đường truyền RS-485 yêu cầu cáp có đặc tính điện được kiểm soát. Cấu trúc một đôi dây xoắn giúp hai dây dẫn tiếp nhận nhiễu từ môi trường tương đối đồng đều, qua đó hỗ trợ bộ thu vi sai loại bỏ thành phần nhiễu chung. Trong hệ thống cáp điều khiển sử dụng giao tiếp RS-485, lựa chọn đúng trở kháng và cấu trúc chống nhiễu là yếu tố quan trọng để duy trì chất lượng tín hiệu. Tuy nhiên, khoảng cách truyền thực tế còn phụ thuộc tốc độ baud, thiết bị thu phát, cách đấu nối, điện trở kết thúc và đặc điểm đường cáp. Không thể xác định một khoảng cách truyền tối đa chỉ dựa trên trở kháng 120Ω.

Cấu trúc lõi đồng mạ thiếc 22AWG và lớp cách điện Datalene

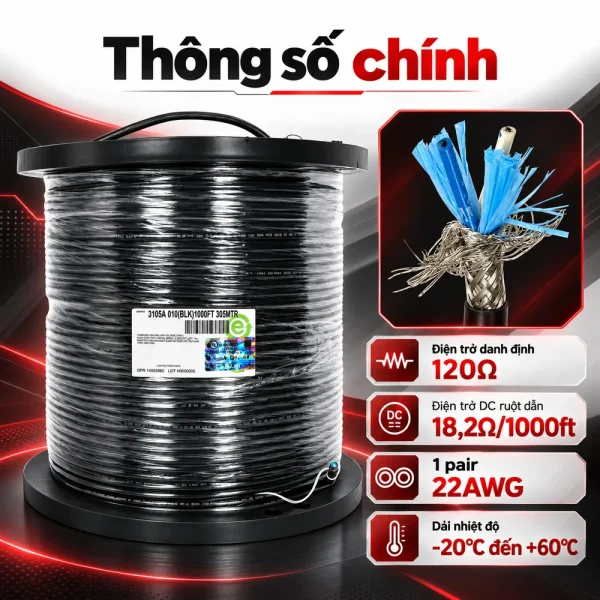

Belden 3105A sử dụng hai lõi đồng mạ thiếc, mỗi lõi có tiết diện danh định theo chuẩn 22AWG. Ruột dẫn được bện từ bảy sợi nhỏ theo cấu trúc 7×30, tạo thành một đôi dây xoắn. Đồng mạ thiếc giúp bảo vệ bề mặt ruột dẫn trước quá trình oxy hóa, đồng thời hỗ trợ thao tác đấu nối tại thiết bị đầu cuối. Theo datasheet Belden, điện trở DC danh định của ruột dẫn là 18,2Ω/1000ft. Đây là thông số cần xem xét khi đánh giá điện trở tuyến trên những đường cáp dài. Lớp cách điện sử dụng vật liệu Datalene, thuộc nhóm polyethylene mật độ cao dạng xốp, giúp duy trì các đặc tính điện của cặp dây. Cáp có điện dung danh định giữa hai lõi khoảng 36pF/m và vận tốc lan truyền tín hiệu bằng 78% tốc độ ánh sáng trong chân không. Những thông số này hỗ trợ kỹ thuật viên đánh giá đặc tính đường truyền khi thiết kế mạng RS-485 có yêu cầu về chiều dài và tốc độ giao tiếp.

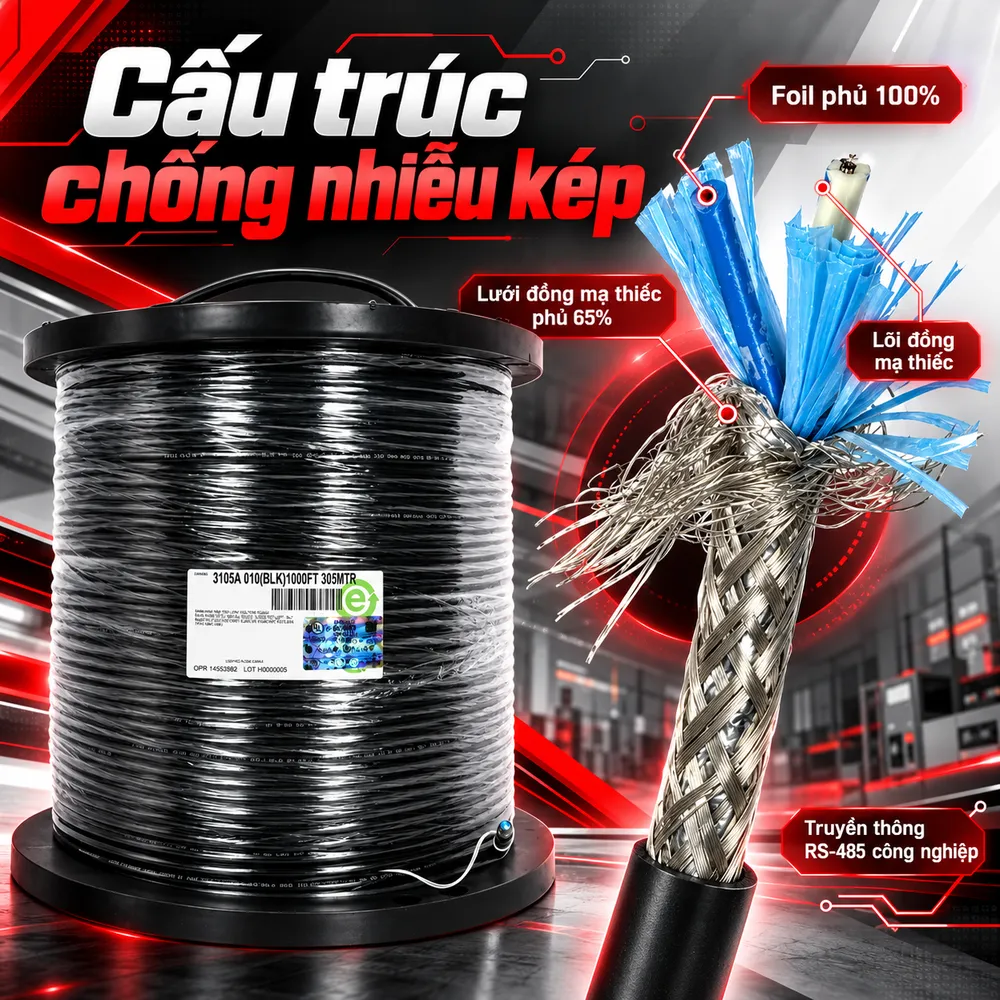

Chống nhiễu kép Foil 100% và lưới đồng mạ thiếc 65%

Điểm đáng chú ý của Belden 3105A là cấu trúc chống nhiễu kết hợp hai lớp vật liệu, nhằm hạn chế tác động của nhiễu điện từ trong môi trường công nghiệp.

Lớp màng nhôm Aluminum Foil

Lớp Beldfoil sử dụng màng nhôm kết hợp polyester, có độ che phủ danh định 100% quanh cặp dây. Cấu trúc này hỗ trợ hạn chế nhiễu điện từ và nhiễu tần số cao từ những nguồn như dây nguồn, thiết bị đóng cắt hoặc hệ thống điều khiển điện.

Lớp lưới đồng mạ thiếc

Bên ngoài lớp Foil là lưới đồng mạ thiếc có độ che phủ 65%. Lớp lưới bổ sung khả năng che chắn và tạo cấu trúc chống nhiễu kết hợp với màng nhôm. Cáp còn tích hợp dây thoát nhiễu bằng đồng mạ thiếc 22AWG, hỗ trợ kết nối màn chắn theo phương án tiếp địa của hệ thống. Hai lớp chống nhiễu không đồng nghĩa loại bỏ hoàn toàn EMI/RFI. Hiệu quả thực tế phụ thuộc đường đi cáp, thiết bị kết nối và phương pháp đấu nối màn chắn. Đối với khu vực có biến tần, động cơ hoặc thiết bị công suất lớn, nên bố trí đường cáp tín hiệu cách xa tuyến điện lực theo yêu cầu thiết kế.

Vỏ PVC chịu dầu, chống tia UV và điều kiện hoạt động

Belden 3105A sử dụng vỏ PVC với đường kính ngoài danh định khoảng 7,47mm theo datasheet hiện hành. Nhà sản xuất công bố sản phẩm phù hợp sử dụng trong nhà và ngoài trời, có đặc tính chống tác động của ánh nắng và chịu dầu. Nhờ đó, cáp có thể được xem xét cho các tuyến truyền thông trong nhà máy, khu vực máy móc hoặc vị trí có điều kiện môi trường tương ứng với thông số công bố. Dải nhiệt độ hoạt động của cáp từ -20°C đến +60°C. Điện áp danh định theo UL là 300V đối với các phân loại CM và PLTC. Sản phẩm cũng được Belden công bố đáp ứng các yêu cầu thử nghiệm cháy lan UL 1685 và IEC 60332-1-2. Tuy nhiên, những tiêu chuẩn này không đồng nghĩa cáp duy trì được truyền thông trong điều kiện hỏa hoạn. Khi lắp đặt ngoài trời, vẫn cần đánh giá phương pháp bảo vệ cơ học, độ ẩm, nước đọng và điều kiện đi dây. Khả năng chống UV không tự chứng minh cáp phù hợp chôn trực tiếp trong đất.

Ứng dụng Belden 3105A trong hệ thống điều khiển công nghiệp

Với trở kháng 120Ω và cấu trúc chống nhiễu kép, Belden 3105A phù hợp những ứng dụng truyền dữ liệu sử dụng giao tiếp điện RS-485. Hệ thống tự động hóa nhà máy: Kết nối các bộ điều khiển, cảm biến và thiết bị công nghiệp có cổng RS-485 tương thích. Hệ thống BMS: Truyền thông giữa bộ điều khiển tòa nhà và các thiết bị giám sát sử dụng mạng RS-485, chẳng hạn thiết bị Modbus RTU. Hệ thống đo lường: Kết nối công tơ, bộ thu thập dữ liệu hoặc thiết bị đo có giao diện truyền thông phù hợp. Hệ thống điều khiển quá trình: Truyền dữ liệu giữa các thiết bị hiện trường và bộ điều khiển trong môi trường có nhiều nguồn nhiễu điện. Khả năng tương thích cần được xác nhận theo chuẩn giao tiếp điện, sơ đồ đấu nối và yêu cầu của nhà sản xuất thiết bị. Một đôi dây không tự đáp ứng mọi cấu hình truyền thông nhiều dây.

Lưu ý khi lựa chọn và thi công cáp Belden 3105A

Để khai thác đúng đặc tính của cáp, cần thiết kế đường truyền RS-485 theo cấu trúc phù hợp. Trong mạng bus thông thường, thiết bị được kết nối dọc tuyến và sử dụng điện trở kết thúc theo yêu cầu tại hai đầu đường truyền. Điện trở kết thúc thường được chọn tương ứng với trở kháng đặc tính 120Ω của cáp. Việc lắp đặt thực tế cần tuân thủ hướng dẫn thiết bị, tránh đấu sai hoặc sử dụng quá nhiều điện trở kết thúc. Ngoài ra, cần kiểm soát bán kính uốn, lực kéo và chất lượng đầu nối. Theo tài liệu hiện hành của Belden, bán kính uốn tối thiểu được công bố khoảng 85,65mm. Trước khi nghiệm thu, nên kiểm tra thông mạch, cực tính đường truyền, màn chắn và chất lượng giao tiếp ở tốc độ vận hành thực tế. Cáp RS-485 Belden 3105A 1 Pair 22AWG 120Ω phù hợp cho những hệ thống cần đường truyền vi sai có đặc tính điện rõ ràng, chống nhiễu kép và vỏ PVC chịu tác động môi trường công nghiệp. HulaTech hỗ trợ đối chiếu thông số, lựa chọn quy cách cáp và báo giá theo chiều dài tuyến, số lượng cùng yêu cầu thi công thực tế.
